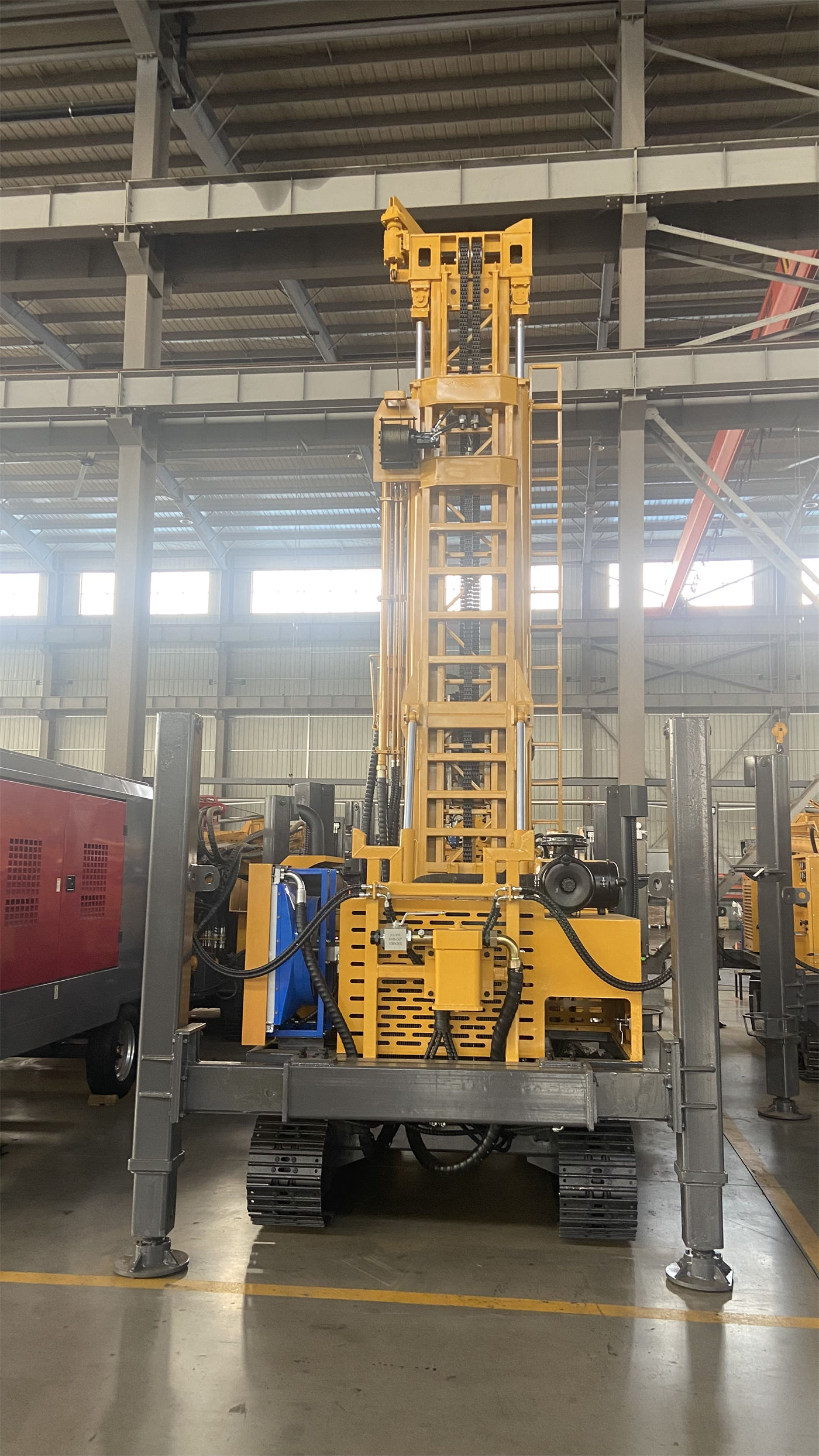

En la recepción de una perforadora de pozos de agua, lo que realmente requiere verificación paso a paso no suele ser la apariencia general de la máquina, sino la mesa rotaria, el cabrestante, el sistema hidráulico y la bomba de lodo. La razón es directa: estos cuatro componentes corresponden respectivamente a la rotación, el izaje y descenso de tubería, la transmisión de movimientos y la circulación de retorno de detritos; si se detecta un problema después de poner el equipo en servicio, el costo de solución es mucho mayor que la verificación durante el desembalaje. Este artículo organiza, según la secuencia natural de recepción, las partes y acciones que deben observarse en cada paso, y aclara qué elementos no cuentan con valores de referencia en la información disponible en este sitio; estos deben confirmarse en el contrato, la documentación de fábrica o un documento escrito del fabricante antes de su ejecución, sin sustituirlos con datos de otros modelos.
Antes de la recepción, reúna los tres documentos
Antes de manipular cualquier componente, se recomienda confirmar que se dispone de tres documentos: la lista de configuración del contrato de compra, la documentación de fábrica entregada por el proveedor y el detalle real de embalaje de esta recepción. Los tres cumplen funciones distintas: el contrato indica "qué debería incluirse", la documentación de fábrica indica "el estado y los parámetros proporcionados por el fabricante", y el detalle de embalaje indica "qué llegó realmente". La mesa rotaria, el cabrestante, el sistema hidráulico y la bomba de lodo suelen involucrar componentes asociados y accesorios aleatorios; no es posible verificarlos completamente solo con la placa de identificación de la máquina.
Cabe señalar que la información de productos disponible en este sitio se centra principalmente en la capacidad, estructura y descripción de aplicación de los modelos, y no proporciona estándares de recepción de fábrica, valores de prueba de presión, valores de limpieza del aceite ni requisitos de tiempo de funcionamiento en vacío para cada modelo de perforadora de pozos de agua. Por lo tanto, a continuación solo se puede ofrecer una lista de "qué revisar, qué observar, qué acciones ejecutar"; los valores específicos de aceptación deben basarse en la documentación del fabricante.
Paso 1: Mesa rotaria: primero apariencia y fijación, luego rotación en vacío
La mesa rotaria es el componente de salida central del sistema de rotación; se recomienda una secuencia de verificación de lo estático a lo dinámico.
- Apariencia y limpieza: revise la carcasa de la mesa rotaria, el depósito de aceite y la tapa superior en busca de golpes de transporte, signos de fuga y entrada de objetos extraños.
- Estado de fijación: verifique que los pernos de conexión entre la mesa rotaria y el bastidor o la base estén completos y que las marcas de apriete estén intactas.
- Lubricación y nivel de aceite: confirme según la documentación de fábrica el tipo de lubricante y el rango de nivel de aceite; verifique si después del transporte se encuentra dentro del rango normal.
- Holgura del cuerpo giratorio: gire manualmente o accione a baja velocidad por impulsos para detectar atascamientos anormales, ruidos extraños o juego evidente.
- Rotación en vacío: sin tubería de perforación, realice una prueba de funcionamiento según lo permitido por el fabricante; observe si la rotación es estable y si hay vibración o aumento de temperatura anormales.
- Componentes auxiliares: verifique que los bujes, bujes para vástago cuadrado y sellos asociados a la mesa rotaria estén completos según el detalle de embalaje.
Los límites de parámetros y la duración de la prueba de funcionamiento en vacío de la mesa rotaria no están cubiertos en la información de este sitio; deben seguirse según el manual de uso del fabricante. Si durante la prueba aparecen ruidos extraños o fugas de aceite, se debe registrar y pausar; no conviene continuar con pruebas bajo carga.
Paso 2: Cabrestante: frenos y cable de acero son los puntos clave de verificación
El cabrestante se encarga del izaje y descenso de tubería y de parte de las operaciones de entubado; en la recepción, los puntos clave son el freno, el tambor y el cable de acero.
- Sistema de freno: revise que la banda o disco de freno, el cilindro de freno, la biela y los resortes estén correctamente montados; confirme manualmente o por impulsos si la acción de frenado es confiable y si hay atascamientos.
- Tambor y enrollado: revise la superficie del tambor y las ranuras del cable en busca de daños; verifique si el mecanismo de enrollado actúa con suavidad.
- Cable de acero: verifique especificación, diámetro, sentido de torsión, forma de fijación del extremo y número de capas enrolladas según la documentación de fábrica; revise si hay aplanamiento, alambres rotos, corrosión u otras anomalías causadas por el transporte.
- Embrague y control: confirme que la dirección de acción del embrague, la inversión y las palancas de operación coincidan con las identificaciones, y que el recorrido no sea anormal.
- Dispositivos de seguridad: verifique según el contrato y la documentación de fábrica si los dispositivos de límite, anticaída o protección contra sobreenrollado están configurados y funcionan correctamente.
Los valores de fuerza de izaje que aparecen en la información de productos de este sitio (por ejemplo, la fuerza de izaje de 22 T del WR400RC, la fuerza de izaje de 15 T del WR260, la fuerza de izaje de 30 T del WR500S, etc.) son descripciones de capacidad nominal de los modelos correspondientes y no pueden usarse directamente como valores de referencia de carga para la recepción del cabrestante. La carga de prueba de izaje, el deslizamiento del freno y los criterios de descarte del cable de acero durante la recepción deben basarse en la documentación del fabricante y las normas de seguridad correspondientes.
Paso 3: Sistema hidráulico: revise fugas y presión según el orden del circuito
El sistema hidráulico cubre rotación, avance, desplazamiento, patas de apoyo y acciones auxiliares; durante la recepción se recomienda avanzar en el orden "aceite—tuberías—válvulas—cilindros—manómetros".
- Aceite: verifique tipo, nivel y apariencia; revise si el respiradero del tanque y los filtros están en su lugar según el detalle de embalaje.
- Tuberías y conectores: revise una por una si las mangueras presentan aplastamientos o desgastes, si los conectores tienen fugas y si las abrazaderas están flojas.
- Bloques de válvulas y bombas: confirme que las identificaciones de modelo de los bloques de válvulas, bombas y motores coincidan con la configuración del contrato y que la superficie no tenga golpes.
- Cilindros y patas de apoyo: revise si el vástago del pistón presenta rayaduras y si las patas hidráulicas actúan de forma sincronizada y completa.
- Manómetros y sensores: confirme que los indicadores de presión y temperatura estén instalados y que las lecturas sean normales.
- Acciones en vacío: accione por impulsos cada mecanismo de ejecución en el orden permitido por el fabricante; observe si hay movimiento a tirones, ruidos extraños, fugas o aumento de temperatura anormal.
La presión de trabajo del sistema, el caudal, el grado de limpieza del aceite y el tiempo de prueba de funcionamiento no se proporcionan en la información de este sitio; deben basarse en la documentación del fabricante. Si en el sitio ya existen condiciones de medición, la toma de presión y de muestras de aceite debe realizarse en los puntos de conexión y condiciones confirmados por el fabricante.

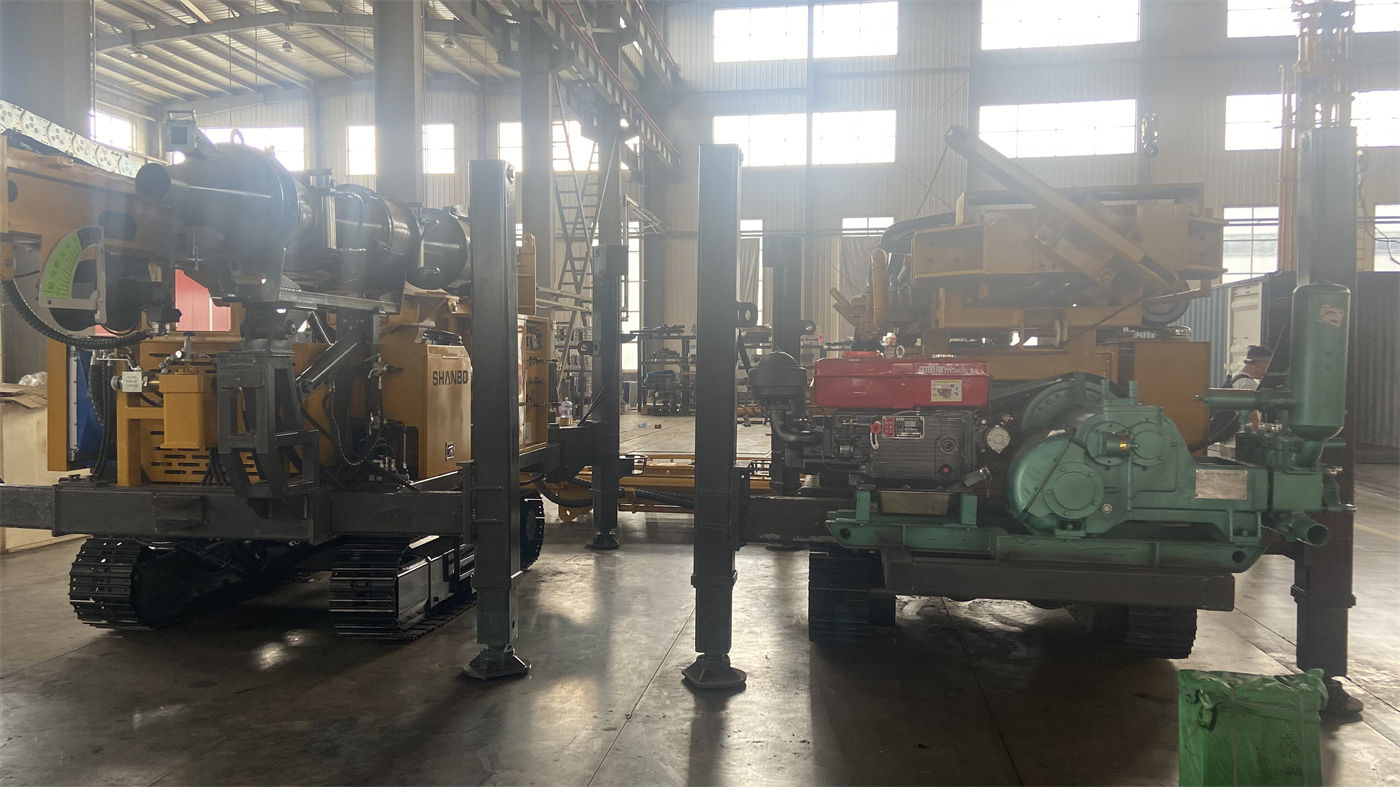

Paso 4: Bomba de lodo: primero verifique el conjunto, luego la acción
La recepción de la bomba de lodo tiende a simplificarse a "si gira o no"; en realidad debe verificarse en dos niveles.
- Modelo y configuración: confirme que el modelo de bomba, número de cilindros y modo de transmisión coincidan con el contrato; en la información existente apareció la descripción de configuración de la perforadora de mesa rotaria remolcable WRTR600 con bomba de lodo 3NB-130, pero las bombas asociadas a diferentes modelos no son iguales; los demás proyectos deben basarse en su propio contrato.
- Integridad de accesorios: verifique que la tubería de succión, tubería de descarga, tapas de válvula, asientos de válvula, camisas, pistones, sellos, válvula de seguridad y manómetros, entre otros componentes aleatorios, estén completos.
- Apariencia y lubricación: revise si el cuerpo de la bomba y el cárter presentan fugas y si el nivel de aceite lubricante cumple con la documentación de fábrica.
- Verificación de acción: sin carga o con agua limpia, accione por impulsos según lo permitido por el fabricante; observe si el movimiento alternativo es estable y si hay ruidos extraños o calentamiento anormal.
- Conexión de tuberías: revise la dirección y fijación de las conexiones de succión y descarga; confirme que la dirección de descarga de la válvula de seguridad esté definida y no apunte hacia áreas de tránsito de personal.
La presión nominal, el caudal, el número de carreras y el procedimiento de prueba de funcionamiento correspondiente de la bomba de lodo deben basarse en la documentación de fábrica; los modelos de bomba asociados que aparecen en la información de este sitio solo sirven para ilustrar que "diferentes máquinas tienen diferentes configuraciones" y no constituyen base de aceptación.
Secuencia de recepción y recomendaciones de registro
Al unir las cuatro verificaciones, se puede consultar la siguiente secuencia y elementos de registro. La "base de confirmación" indicada en la tabla son los materiales que deben solicitarse al fabricante en el sitio, y no valores que puedan obtenerse directamente de la información de este sitio.
| Orden | Objeto de inspección | Acciones principales | Base de decisión a confirmar con el fabricante |
|---|---|---|---|
| 1 | Documentos y embalaje | Cotejo de lista de contrato, documentación de fábrica y detalle de embalaje | Accesorios aleatorios y alcance del servicio de capacitación (debe estar claro en el contrato) |
| 2 | Mesa rotaria | Apariencia, fijación, nivel de aceite, giro manual, rotación en vacío | Tipo de lubricante, procedimiento de prueba en vacío, aumento de temperatura permitido |
| 3 | Cabrestante | Freno, tambor, cable de acero, embrague, dispositivos de seguridad | Carga de prueba de izaje, criterios de frenado, especificación y criterios de descarte del cable de acero |
| 4 | Sistema hidráulico | Aceite, tuberías, válvulas y bombas, cilindros, indicación de presión, acciones en vacío | Presión de trabajo, caudal, limpieza del aceite y procedimiento de prueba de presión |
| 5 | Bomba de lodo | Configuración de modelo, accesorios aleatorios, lubricación, acciones en vacío, recorrido de tuberías | Presión y caudal nominales, procedimiento de prueba de funcionamiento, valor de ajuste de la válvula de seguridad |
Se recomienda registrar simultáneamente en cada paso: hora de inspección, personal participante, fenómenos observados, partes anómalas detectadas y forma de tratamiento. Si algún elemento no puede verificarse en el momento por falta de condiciones, debe anotarse en el registro como "pendiente de confirmación", en lugar de dejarlo en blanco o darlo por aprobado.
Qué elementos no pueden tener base de decisión en la información de este sitio
Para evitar tomar descripciones de capacidad como estándares de recepción, deben aclararse por separado los siguientes puntos:
- Los tiempos, velocidades, presiones y límites de temperatura de diversos tipos de pruebas de funcionamiento no están cubiertos en la información de este sitio y no pueden deducirse de los parámetros del modelo.
- El grado de limpieza y el ciclo de cambio del aceite hidráulico y lubricante deben determinarse según el manual del fabricante y las condiciones del sitio.
- La carga de prueba de izaje y el coeficiente de seguridad del cable de acero y del sistema de izaje deben basarse en las normas de seguridad correspondientes; no puede aplicarse la fuerza de izaje nominal.
- Los valores de aceptación de presión y caudal de la bomba de lodo deben basarse en la documentación de fábrica.
- Los métodos de recepción de dispositivos eléctricos, de control y de protección de seguridad no se proporcionan en la información de este sitio y deben confirmarse por separado.
Cabe enfatizar que los pasos de inspección enumerados en este artículo provienen de una organización de las funciones comunes de los componentes de la perforadora, y sirven para ayudar al comprador a formar un criterio de recepción; los valores específicos de decisión, métodos de prueba y requisitos de seguridad deben ser proporcionados por el proveedor por escrito y confirmados en el sitio antes de su ejecución.
