Perforadora para pozos de agua sobre orugas

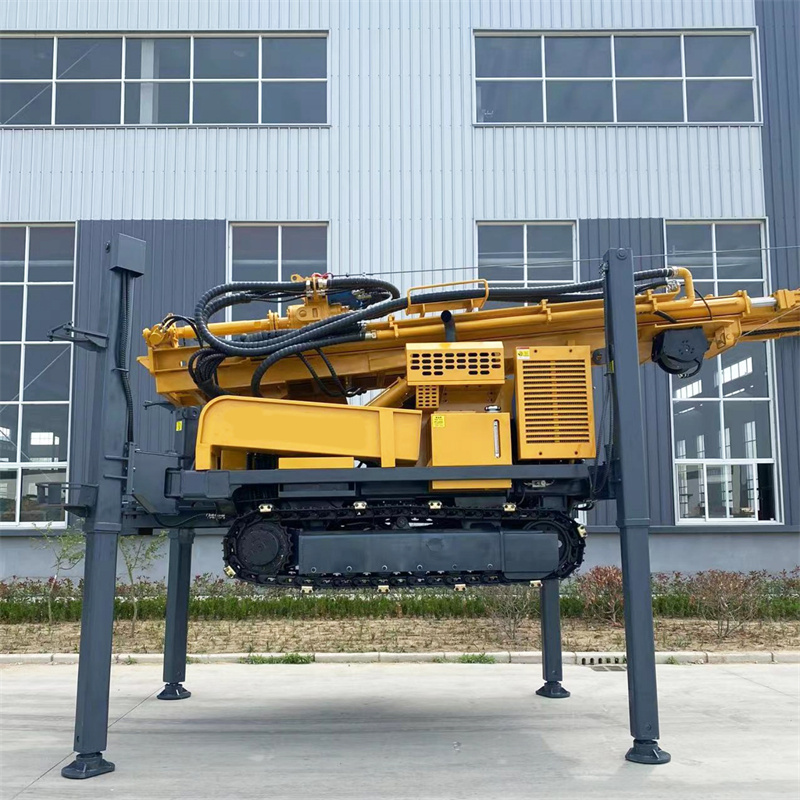

La WR500S es una perforadora totalmente hidráulica sobre orugas de servicio pesado diseñada para la construcción de pozos de agua de profundidad media a profunda de nivel 500 m. Adopta una estructura de torre telescópica, admite tubería de 6 m y está equipada con fuerza de elevación de 30 T, par de rotación dual de 11000 / 5500 N·m y motor Yuchai de 110 kW, adecuada para proyectos de pozos profundos rurales, riego agrícola, suministro de agua en zonas mineras, agua industrial y desarrollo de aguas subterráneas.

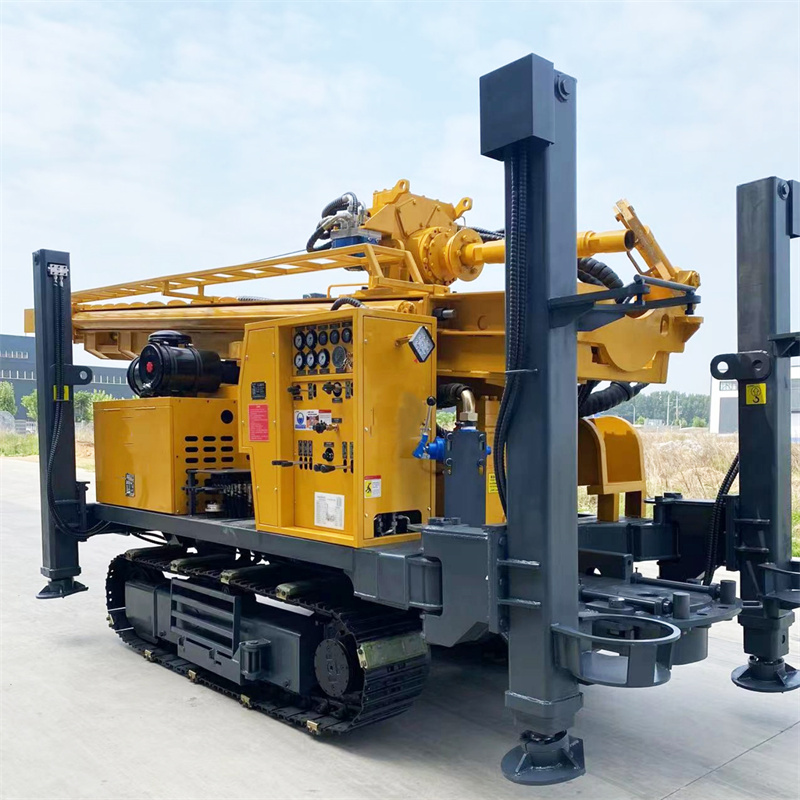

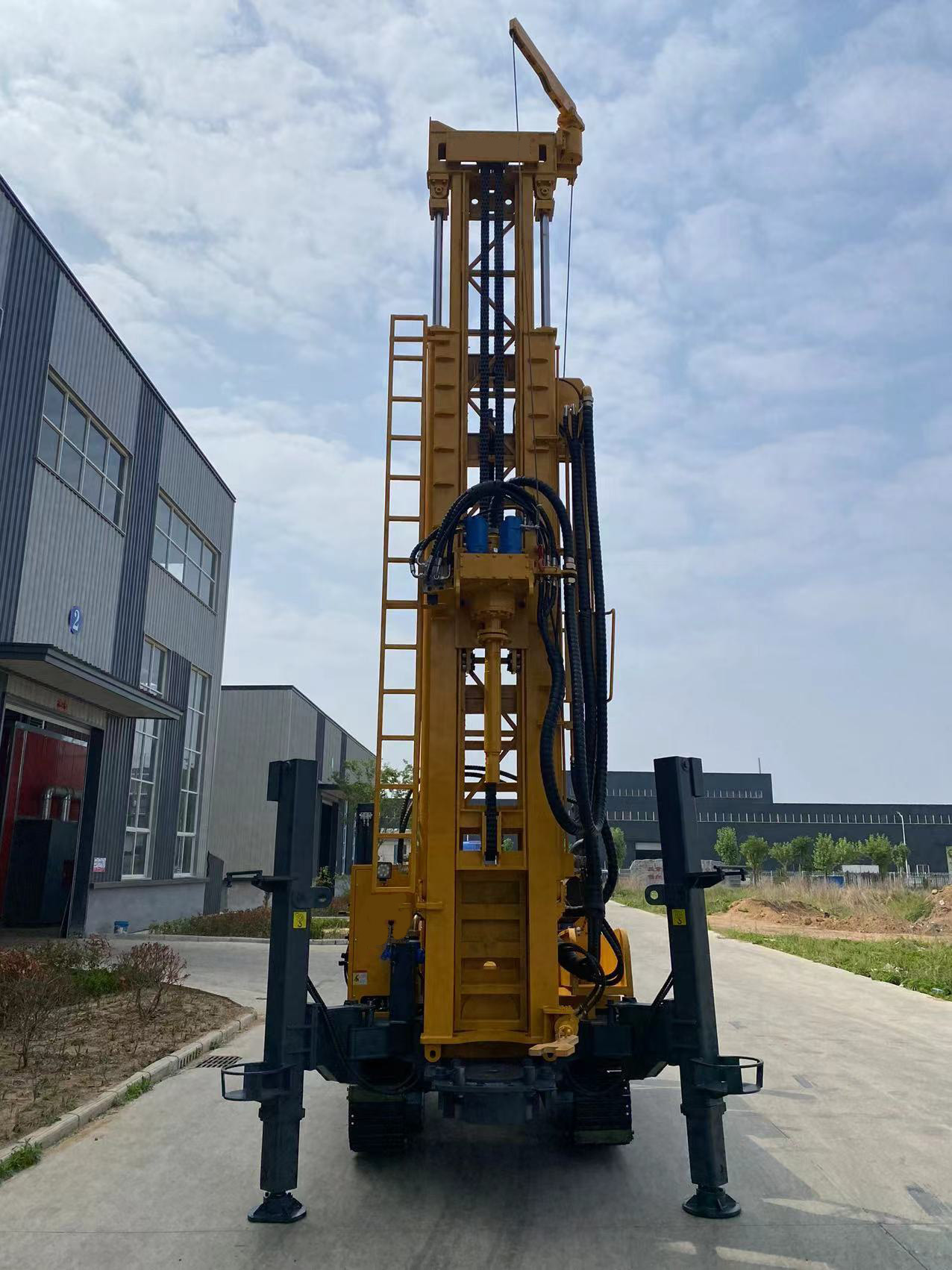

La S de WR500S significa torre telescópica. En comparación con una torre fija larga, la estructura telescópica puede reducir el perfil exterior del equipo en estado de transporte, lo que facilita la carga, el paso por carretera y el traslado entre proyectos; una vez en el sitio, al desplegar la torre, puede soportar la construcción continua con tubería de 6 m. Para profundidades de pozo de nivel 500 m, reducir el número de conexiones de tubería puede disminuir notablemente el tiempo auxiliar.
Profundidad máxima de perforación de 500 m, diámetro de perforación de 105–400 mm, adecuada para proyectos con niveles freáticos profundos, acuíferos superficiales inestables o que requieren un mayor margen de profundidad para la búsqueda de agua. En comparación con equipos de nivel 400 m, la WR500S mejora aún más la reserva de profundidad y la capacidad de elevación, siendo más adecuada para asumir a largo plazo la construcción de pozos de agua de media y alta profundidad.
Para grandes superficies de cultivo, huertos, invernaderos y zonas de plantación a gran escala, la profundidad de perforación de nivel 500 m puede cubrir más capas de agua subterránea, y la tubería de 6 m ayuda a reducir la frecuencia de conexión y mejorar la eficiencia de perforación continua. Al completar el pozo, el diámetro y la estructura del pozo deben diseñarse según el caudal previsto, el tamaño de la tubería de revestimiento y las especificaciones de la bomba sumergible.
En aldeas con condiciones insuficientes de suministro centralizado o con aguas subterráneas a gran profundidad, la WR500S puede utilizarse para pozos de agua domésticos, pozos de suministro a nivel de aldea y proyectos de agua públicos como escuelas y clínicas. La profundidad de nivel 500 m no significa que cada pozo deba perforarse hasta 500 m; la profundidad final del pozo debe determinarse según la hidrogeología local y la ubicación de la capa productora de agua.
Las zonas mineras a menudo necesitan fuentes estables de agua para uso doméstico, supresión de polvo, limpieza de equipos y producción auxiliar. El chasis de orugas de la WR500S es adecuado para caminos de grava y terrenos irregulares generales, y la profundidad de perforación de 500 m y la fuerza de elevación de 30 T son más adecuadas para proyectos de suministro de agua en zonas mineras con alta proporción de roca dura y grandes profundidades de pozo.
Fábricas, parques industriales, campamentos de construcción y grandes proyectos de infraestructura pueden utilizar la WR500S para la construcción de pozos de agua de media y alta profundidad. El equipo admite perforación DTH con martillo de fondo y perforación rotativa con lodo, y puede cambiar de técnica según las capas sueltas superiores y las capas rocosas inferiores, mejorando la adaptabilidad de perforación en diferentes estratos.
A profundidades de pozo de nivel 500 m, el peso propio de la tubería, la fricción de la pared del pozo y el peso del revestimiento aumentan notablemente. La fuerza de elevación de 30 T favorece las maniobras normales de extracción e introducción de tubería, la recuperación del martillo de fondo y parte de las operaciones con revestimiento. Si se produce una resistencia anormal al extraer la tubería, primero debe limpiarse el pozo y evaluarse el estado de la pared y de las herramientas de perforación, evitando usar directamente la fuerza máxima de elevación para forzar la maniobra.
El par máximo del sistema de rotación es de 11000 / 5500 N·m, correspondiente a velocidades máximas de rotación de 75 / 150 r/min. La condición de baja velocidad y alto par es adecuada para grandes diámetros, roca dura y cargas elevadas; la condición de mayor velocidad es adecuada para etapas de perforación con resistencia relativamente menor. Los parámetros de rotación deben ajustarse en obra según el diámetro, el martillo de fondo y el estado de retorno de detritos.
Presión axial de referencia de 6 T, velocidad de avance rápido de 48 m/min y velocidad de elevación rápida de 29 m/min. La presión axial se utiliza para controlar el avance de las herramientas de perforación, mientras que el avance y la elevación rápidos sirven principalmente para el movimiento de la cabeza motriz y la manipulación de la tubería. La eficiencia real de penetración en el estrato aún depende de la litología, la broca, el compresor de aire y el modo de operación.
Para perforación neumática DTH se recomienda una presión de trabajo de 1.2–3.5 MPa y un consumo de aire de 16–55 m³/min. Cuando aumenta el diámetro, la roca se endurece, la profundidad del pozo aumenta o la altitud se eleva, los requisitos de caudal del compresor de aire son mayores. La selección del compresor debe considerar tanto la presión como el caudal, y no basarse solo en un único indicador de presión.
Al entrar en formaciones rocosas relativamente completas, puede utilizarse un martillo de fondo de media o alta presión con la broca correspondiente. Durante la perforación en roca dura debe garantizarse la lubricación del martillo de fondo, un caudal de aire suficiente y la evacuación continua de detritos; si disminuye el retorno de detritos o fluctúa la presión de aire, debe revisarse oportunamente si hay acumulación de detritos en el fondo, fugas de aire o desgaste anormal de la broca.
Aunque la roca meteorizada es fácil de perforar, la pared del pozo puede ser inestable. Al encontrar estratos alternos de dureza variable, deben ajustarse oportunamente los parámetros según el par de rotación y la resistencia al avance. Cuando la capa meteorizada superior es gruesa, puede utilizarse revestimiento o lodo para estabilizar el pozo, reduciendo problemas de reducción de diámetro y desprendimientos en la etapa tardía de pozos profundos.
La WR500S admite perforación rotativa con lodo. Las capas superiores de suelo, arcilla, arena y grava pueden estabilizarse mediante circulación de lodo, revestimiento u otras medidas, y luego entrar en la roca cambiando a perforación DTH con martillo de fondo. Para pozos de agua profundos, estabilizar el tramo superior del pozo suele ser más importante que simplemente aumentar la penetración.
Las zonas fracturadas pueden causar desprendimientos, pérdida de aire, atascamiento de la tubería y retorno anormal de detritos. Durante la construcción debe reducirse el avance excesivo, mantener la limpieza continua del pozo y utilizar espuma o revestimiento según las condiciones del sitio. Si la pérdida de aire es evidente, debe determinarse si existen grandes fisuras o cavidades, en lugar de solo aumentar la presión del compresor.
Al entrar en el acuífero principal, el agua subterránea cambia el retorno de detritos y el estado de funcionamiento del martillo de fondo. Debe registrarse oportunamente la profundidad del acuífero y ajustar el suministro de aire, la limpieza del pozo y el método de revestimiento según el caudal de surgencia. En la etapa de completación del pozo, deben instalarse filtros y capas de sellado según la ubicación del acuífero para garantizar el efecto de bombeo a largo plazo.
La velocidad de desplazamiento del equipo es de aproximadamente 3 km/h y el ángulo máximo de ascenso de referencia es de 21°. La estructura de orugas es adecuada para caminos de grava en zonas mineras, caminos rurales y terrenos irregulares generales. Dado que el peso total es de aproximadamente 10.6 T, durante el traslado debe verificarse especialmente la capacidad portante del suelo, la pendiente y las condiciones de humedad resbaladiza.

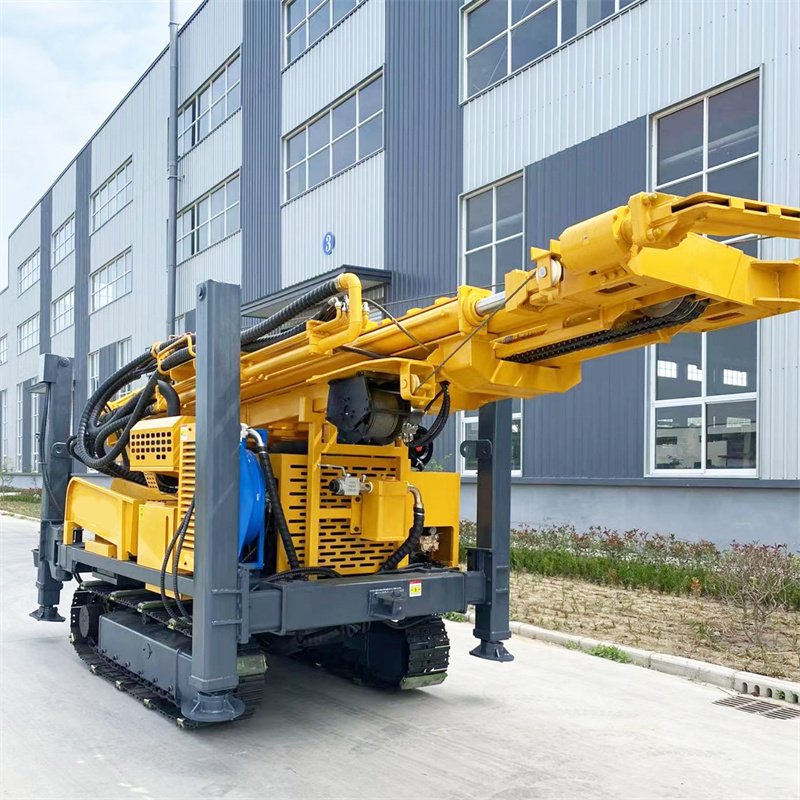

Carrera de las patas hidráulicas de 1.6 m, utilizable para nivelar y dar soporte estable al equipo. La construcción de pozos de agua de nivel 500 m tiene ciclos largos, y el estado de nivelación del equipo afecta las fuerzas sobre la torre y el control de la desviación del pozo. En suelos blandos deben añadirse placas de apoyo para evitar asentamientos por carga prolongada de las patas.
La WR500S utiliza un motor Yuchai de 110 kW, que proporciona potencia a la rotación, el avance, el desplazamiento sobre orugas y el sistema hidráulico auxiliar. La construcción en pozos profundos y roca dura dura mucho tiempo, por lo que debe reforzarse el mantenimiento del enfriamiento del motor, el filtro de aire y el sistema de combustible; en sitios con mucho polvo debe aumentarse la frecuencia de limpieza del radiador y los filtros.
Fuerza de elevación del cabrestante auxiliar de 1.5 T, utilizable para manipular martillos de fondo, tuberías, herramientas de revestimiento y otros accesorios. Al usar tubería de 6 m, deben establecerse racionalmente los puntos de izaje y la guía manual, evitando el balanceo lateral de la tubería, el choque con la torre o riesgos para el personal.
Peso total de aproximadamente 10.6 T y dimensiones exteriores de aproximadamente 6.52 × 1.85 × 2.51 m. Durante el transporte debe organizarse una plataforma según la capacidad de carga del vehículo y los límites de ancho y altura de las carreteras, y verificarse el bloqueo de la torre telescópica, los puntos de fijación del equipo y el amarre de la tubería. Una vez en el sitio, debe reservarse suficiente espacio para desplegar la torre.
Pueden seleccionarse bombas de lodo, bombas centrífugas, generadores y bombas de espuma según el proyecto. Los proyectos con muchas capas sueltas valoran más el sistema de lodo, los proyectos de roca dura dependen más del compresor de aire y el martillo de fondo, y los estratos con graves pérdidas de aire pueden requerir espuma auxiliar. La selección según las condiciones reales puede reducir inversiones innecesarias.
Además de revisar diariamente el motor, el sistema hidráulico, las orugas, las patas y las herramientas de perforación, debe prestarse especial atención a las guías de la torre telescópica, los cilindros, los pasadores y la estructura de bloqueo. Al usar tubería de 6 m, debe garantizarse que la torre esté completamente desplegada y fijada de forma fiable, evitando realizar perforaciones de alta carga con la torre sin bloquear o el terreno sin nivelar.
Debido a las diferencias en las condiciones geológicas reales, las herramientas de fondo, el ángulo de perforación y el modo de operación, la eficiencia final de perforación, la profundidad y el resultado de completación del pozo deben basarse en las condiciones del sitio.

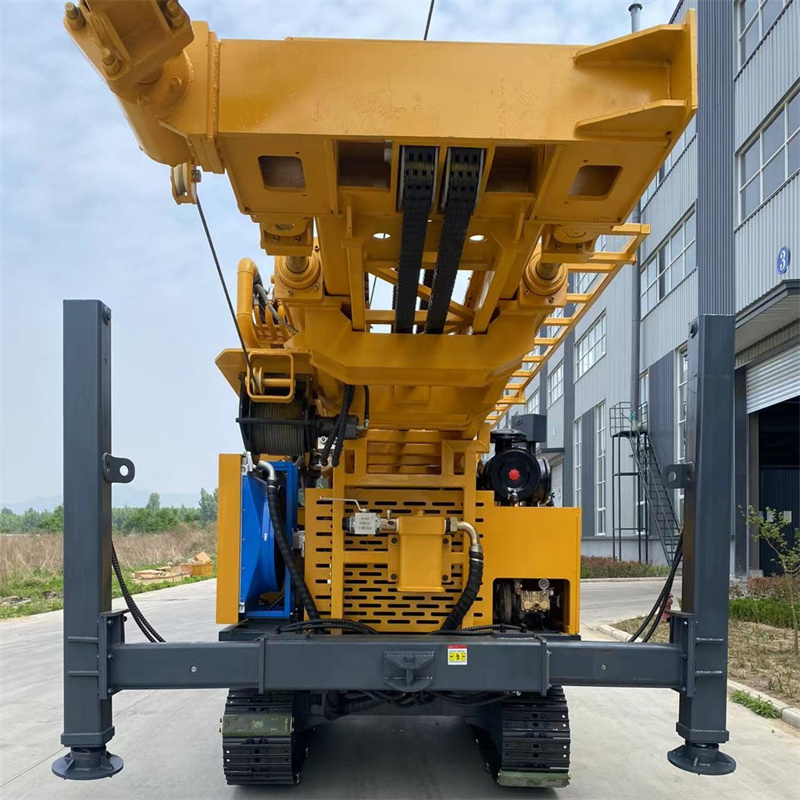

| Parámetro | Valor |
|---|---|
| Parámetros básicos | |
| Modelo de producto | WR500S |
| Tipo de equipo | Perforadora de pozos de agua totalmente hidráulica sobre orugas con torre telescópica |
| Profundidad máxima de perforación | 500 m |
| Diámetro de perforación | 105–400 mm |
| Estratos aplicables | Estratos sueltos y estratos rocosos |
| Torre telescópica y configuración de tubería | |
| Estructura de torre | Torre telescópica |
| Longitud de tubería | 6 m |
| Diámetro de tubería recomendado | 89 / 102 mm |
| Adaptabilidad de revestimiento | Puede configurarse revestimiento de 6 m según el proyecto |
| Sistema de rotación y avance | |
| Presión axial | 6 T |
| Fuerza de elevación | 30 T |
| Velocidad de elevación rápida | 29 m/min |
| Velocidad de avance rápido | 48 m/min |
| Par máximo de rotación | 11000 / 5500 N·m |
| Velocidad máxima de rotación | 75 / 150 r/min |
| Fuerza de elevación del cabrestante auxiliar | 1.5 T |
| Carrera de patas hidráulicas | 1.6 m |
| Compatibilidad del sistema neumático | |
| Presión de trabajo recomendada | 1.2–3.5 MPa |
| Consumo de aire recomendado | 16–55 m³/min |
| Martillo de fondo compatible | Series de media y alta presión |
| Sistema de potencia | |
| Marca del motor | Yuchai |
| Potencia del motor | 110 kW |
| Desplazamiento y parámetros generales | |
| Velocidad de desplazamiento | 3 km/h |
| Ángulo máximo de ascenso | 21° |
| Peso total | 10.6 T |
| Dimensiones exteriores | 6.52 × 1.85 × 2.51 m |
| Métodos de perforación | |
| Perforación rotativa hidráulica con cabeza motriz | Adecuada para pozos de agua convencionales y construcción con diferentes diámetros |
| Perforación DTH con martillo de fondo | Adecuada para roca meteorizada, roca fracturada y roca dura relativamente completa |
| Perforación rotativa con lodo | Adecuada para suelo, arcilla, arena y otras capas sueltas |
| Accesorios opcionales | |
| Bomba de lodo | Opcional |
| Bomba centrífuga | Opcional |
| Generador | Opcional |
| Bomba de espuma | Opcional |
| Aplicaciones típicas | |
| Pozos de agua profundos | Desarrollo de aguas subterráneas rural, comunitario, industrial y general |
| Riego agrícola | Campos de cultivo, huertos, invernaderos y zonas de plantación a gran escala |
| Suministro de agua en zonas mineras | Agua para uso doméstico en minas, supresión de polvo, campamentos y producción auxiliar |
| Investigación de aguas subterráneas | Estudios hidrogeológicos y verificación de aguas subterráneas de media y alta profundidad |
| Pozos de agua para ingeniería | Pozos de agua para sitios de construcción, parques industriales e infraestructura complementaria |
