Perforadora para pozos de agua de tipo remolque

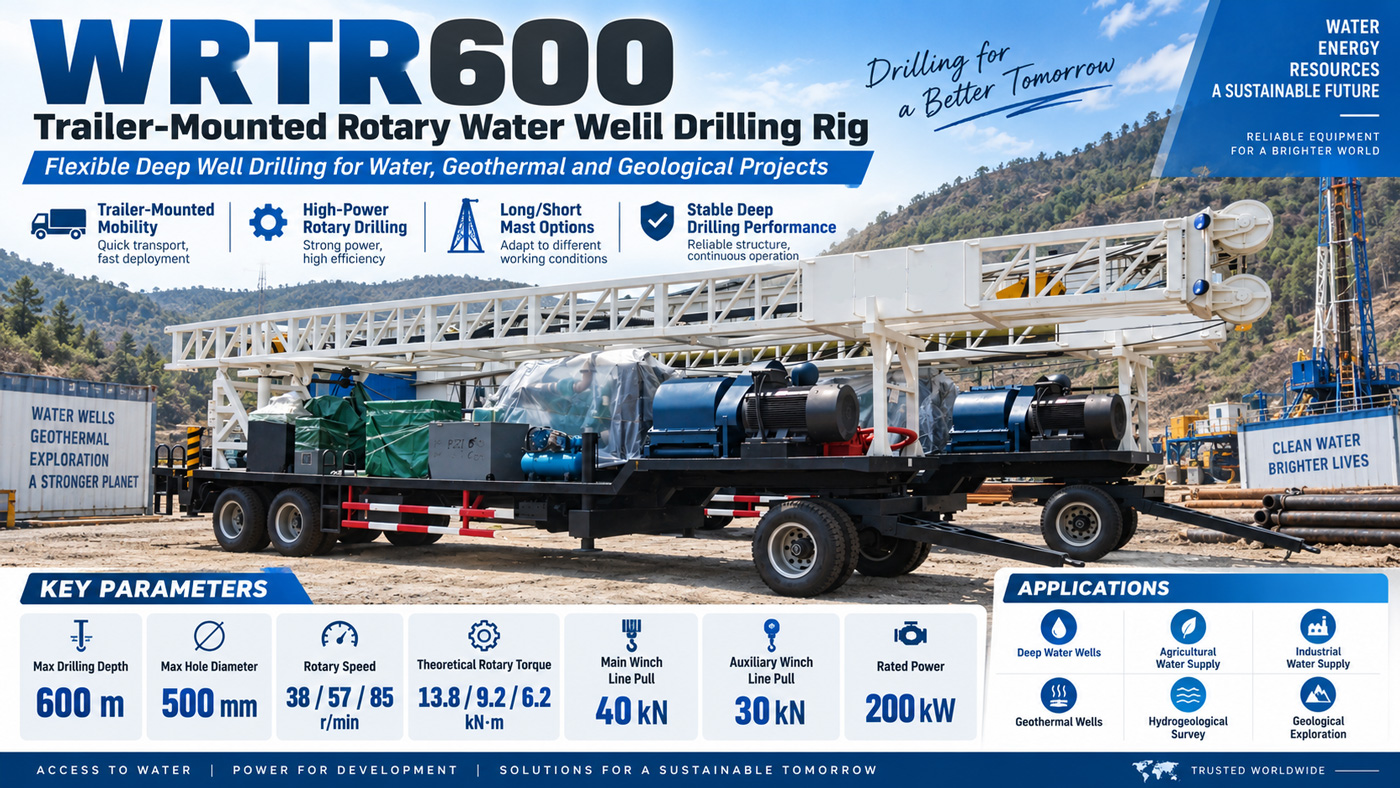

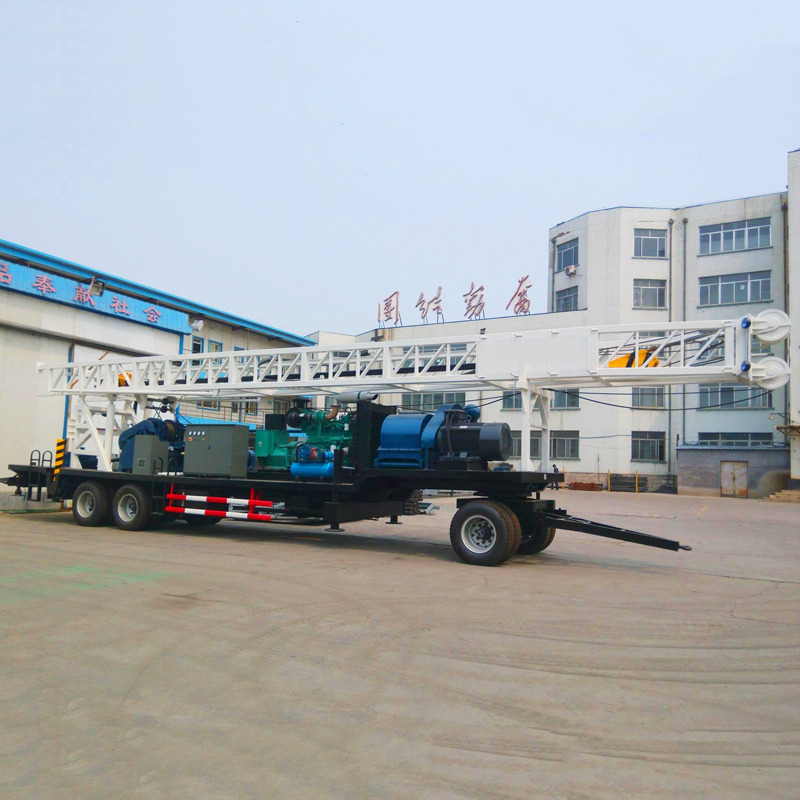

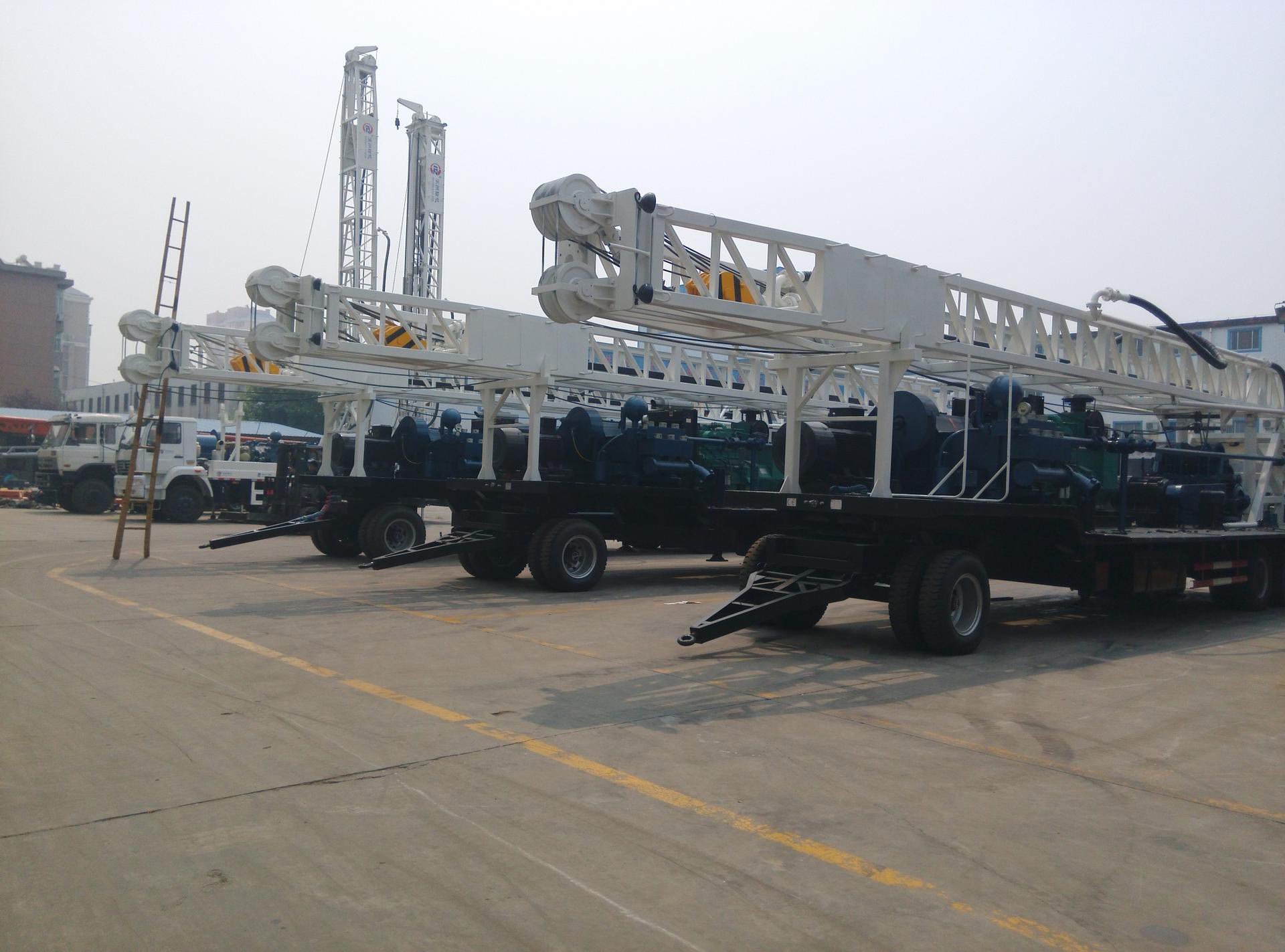

La WRTR600 es una perforadora remolcable de nivel 600 metros cuyo núcleo es la perforación rotativa con mesa giratoria y la circulación de lodo. El equipo integra el generador diésel, la bomba de lodo 3NB-130, la mesa giratoria, el doble cabrestante, la torre de perforación, los apoyos y el mecanismo auxiliar de desenrosque en un chasis remolcable, adecuado para pozos de agua profundos, pozos geotérmicos, investigaciones hidrogeológicas, exploración geológica general y parte de perforaciones para ingeniería de cimentación.
Todo el conjunto de perforación puede transportarse entre distintos proyectos mediante un vehículo de tracción adecuado, lo que reduce la complejidad del transporte disperso de la torre, la potencia y el sistema de lodo. Para los contratistas de pozos de agua en pueblos y aldeas, riego agrícola, geotermia y perforación de ingeniería, esta estructura es más adecuada para la construcción continua en múltiples obras.
La profundidad máxima de perforación es de 600 m y el diámetro máximo de perforación es de 500 mm, por lo que puede utilizarse para el desarrollo de aguas subterráneas de media y gran profundidad, pozos de agua agrícolas e industriales, y también puede asumir parte de proyectos de investigación geotérmica y pozos geotérmicos de profundidad media. La profundidad y el diámetro reales de perforación se verán afectados por la formación, las herramientas de perforación, la circulación de lodo, el diseño del entubado y la resistencia en el pozo.
La mesa giratoria ofrece tres velocidades de 38 / 57 / 85 r/min, con pares teóricos aproximados de 13,8 / 9,2 / 6,2 kN·m. La velocidad baja proporciona mayor par, más adecuada para diámetros mayores, herramientas pesadas y formaciones de mayor resistencia; las velocidades más altas son adecuadas para etapas de perforación con menor resistencia.
El paso de 500 mm de la mesa giratoria proporciona espacio de trabajo para barras de perforación de mayor tamaño, entubado y parte de las herramientas de ingeniería, adecuado para la apertura de pozos de mayor diámetro y operaciones de entubado en pozos de agua e ingeniería de cimentación. El diámetro final del pozo debe determinarse igualmente en función de la formación y del diseño de terminación del pozo.
El cabrestante principal tiene una fuerza de tiro de cable simple de 40 kN y el cabrestante auxiliar de 30 kN, que pueden encargarse respectivamente del izado de herramientas de perforación, el apoyo al entubado, el transporte de útiles y las operaciones de coordinación en obra. Durante la construcción de pozos profundos debe revisarse periódicamente el estado del cable de acero, el sistema de frenado y el enrollado del tambor.
El cabezal de inyección tiene una carga máxima de 30 T y un diámetro interior de 63,5 mm, y puede soportar las condiciones de la sarta de perforación y la circulación de lodo en pozos profundos. A medida que aumenta la profundidad del pozo, el peso propio de la sarta y la fricción con la pared del pozo aumentan gradualmente, por lo que la correspondencia entre el cabezal de inyección, el cabrestante, la barra cuadrada y las barras de perforación es muy importante.

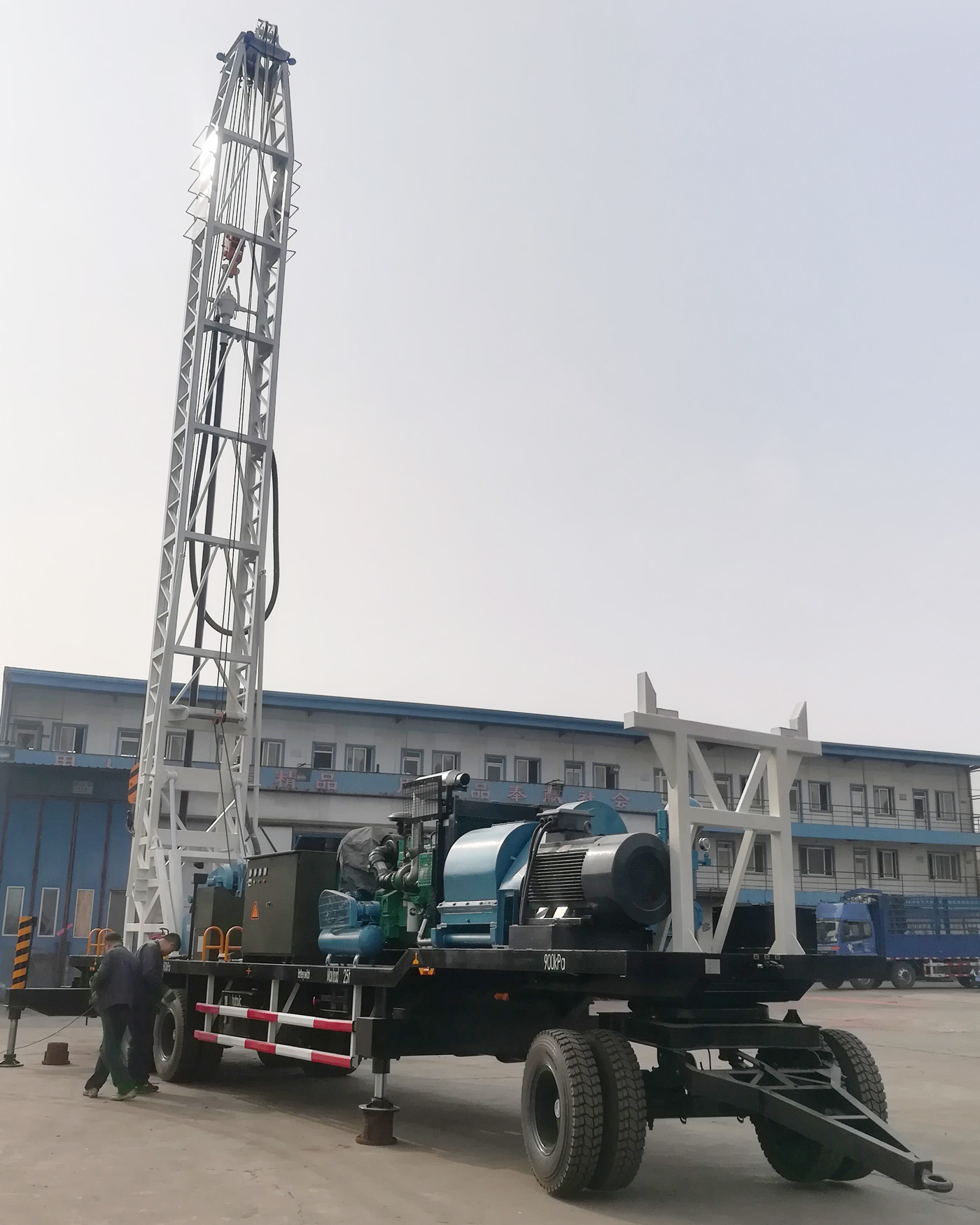

La versión de torre corta tiene una altura efectiva de 12 m y se equipa con barra cuadrada de 7,5 m y barras de perforación de 5,5 m; la versión de torre larga tiene una altura efectiva de 15 m y se equipa con barra cuadrada de 10,5 m y barras de perforación de 9 m. La torre corta favorece el transporte y la adaptación al emplazamiento, mientras que la torre larga reduce el número de conexiones de barras y mejora la eficiencia de perforación continua en pozos profundos.

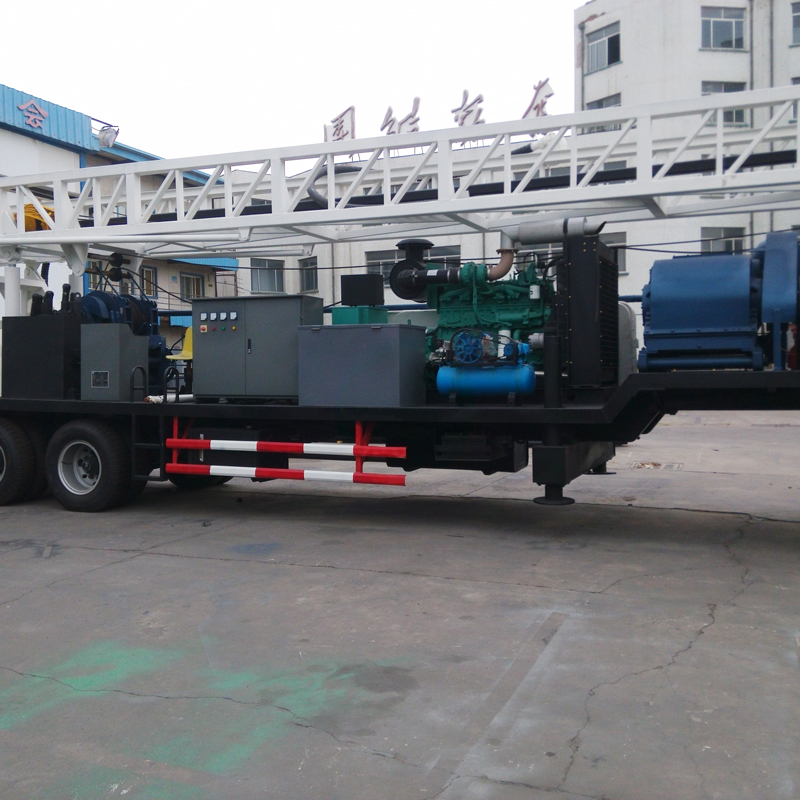

El equipo integra un grupo electrógeno diésel SCGC-200kW, con tensión nominal de 380 V, corriente nominal de 360 A y frecuencia de 50 Hz, que puede alimentar la bomba de lodo, la bomba de aceite hidráulico y los equipos eléctricos auxiliares, adecuado para zonas remotas y proyectos sin una red eléctrica estable.

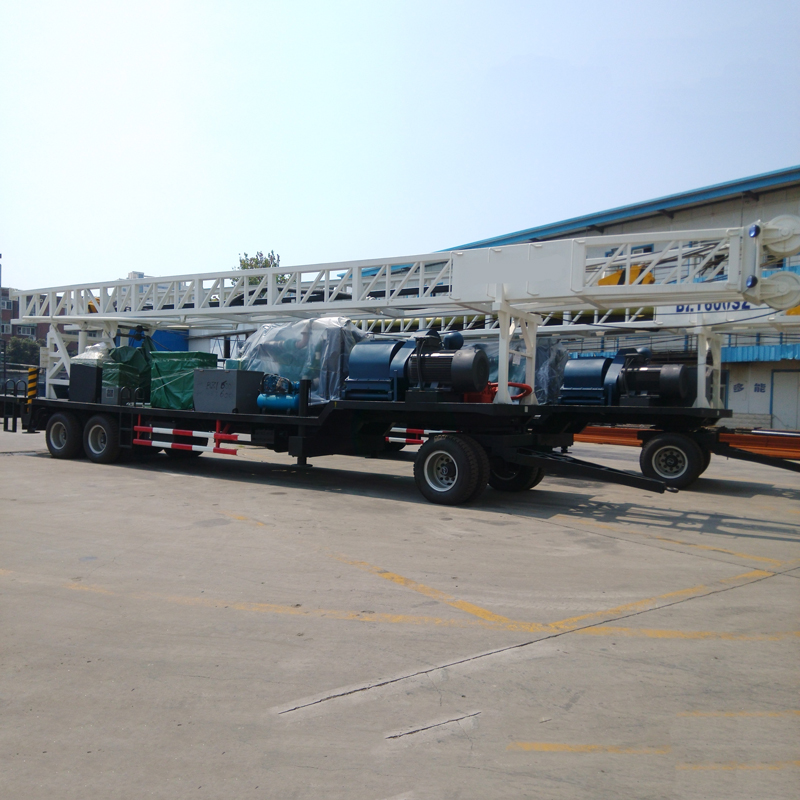

La bomba de lodo 3NB-130 tiene un caudal especificado de 8,4–16,6 L/s y una presión de trabajo nominal de 5–10 MPa, accionada por un motor de 90 kW. La circulación de lodo puede utilizarse para transportar detritos de perforación, enfriar la broca, mantener estable la pared del pozo y controlar la presión en el interior del pozo, y es un sistema importante para la construcción en formaciones sueltas.
En capas de suelo, arcilla y coberturas blandas, debe ajustarse la viscosidad del lodo según la permeabilidad de la formación, el diámetro del pozo y el retorno de lodo. Un lodo demasiado fluido puede provocar un transporte insuficiente de detritos y desestabilización de la pared del pozo, mientras que uno demasiado espeso aumenta la resistencia a la circulación y la carga de la bomba de lodo.
Las capas de arena, grava y coberturas sueltas son propensas al colapso del pozo y a pérdidas de lodo; puede utilizarse un lodo con propiedades adecuadas combinado con entubado temporal o entubado por etapas, estableciendo primero un tramo de pozo estable y continuando después hacia mayor profundidad.
La roca meteorizada y las formaciones mixtas de suelo y roca presentan cambios evidentes de dureza; según la situación real pueden seleccionarse brocas de conos, brocas de arrastre u otras herramientas de perforación rotativa, ajustando el estado de construcción en combinación con la velocidad de la mesa giratoria, el par y el caudal de la bomba de lodo.
La WRTR600 puede utilizarse para pozos de agua doméstica en pueblos y aldeas, pozos de riego agrícola, huertos y desarrollo de aguas subterráneas a escala agrícola. La profundidad de perforación de nivel 600 metros ofrece un mayor margen de búsqueda de agua en zonas con niveles freáticos profundos; al completar el pozo deben diseñarse la tubería, el filtro y la bomba en función de la ubicación del acuífero.
Fábricas, parques industriales, campamentos de construcción y proyectos de infraestructura pueden utilizar la WRTR600 para el desarrollo de aguas subterráneas de media y gran profundidad. Para proyectos que requieren mayor diámetro de pozo y mayor caudal de extracción, la capacidad máxima de perforación de 500 mm y el sistema de circulación de lodo ofrecen un mayor margen de configuración para la terminación del pozo.
La profundidad de perforación de nivel 600 metros y la capacidad de circulación de lodo a alta presión hacen que el equipo sea adecuado para parte de proyectos de investigación geotérmica y pozos geotérmicos de media y gran profundidad. Además de la profundidad de perforación, la construcción geotérmica requiere considerar la temperatura de la formación, el medio de circulación, el entubado y los requisitos de cementación.
El equipo puede utilizarse para investigaciones hidrogeológicas y perforación general de formaciones, determinando las transiciones de formación y las condiciones de las aguas subterráneas a través de los detritos, el retorno de agua, los parámetros del lodo y los cambios en la perforación. Si el proyecto requiere testigos continuos de alta calidad, debe utilizarse una perforadora específica para testigos.

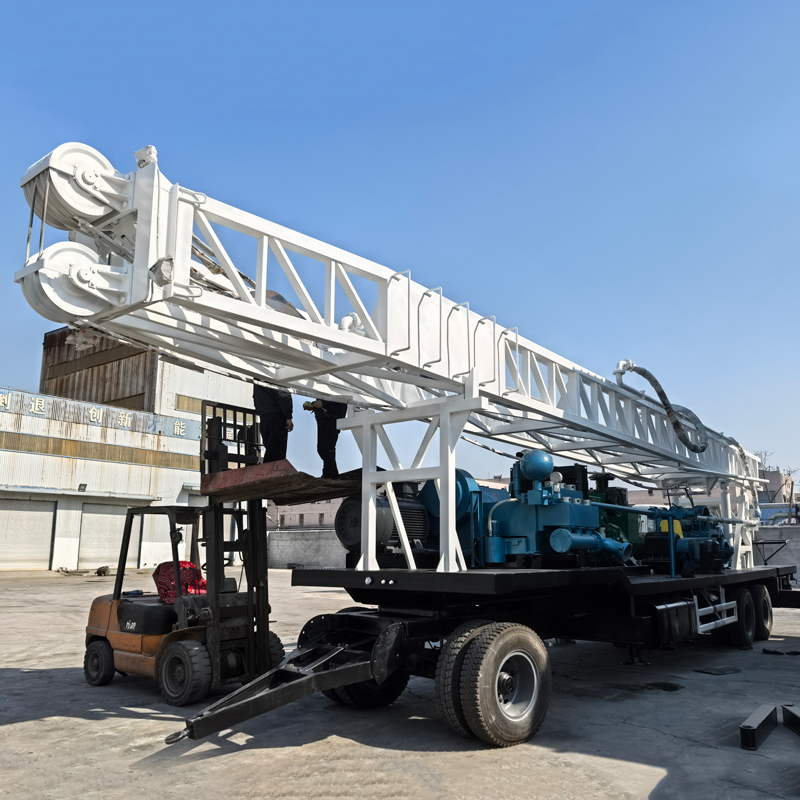

Las dimensiones de transporte de la torre corta son de aproximadamente 15100 × 2480 × 4100 mm, y las de la torre larga de aproximadamente 16630 × 2480 × 4100 mm. Antes de trabajar en distintas regiones deben confirmarse el ancho de las carreteras, el radio de giro, la capacidad de carga de los puentes, las limitaciones de altura y los requisitos locales de transporte remolcado.
Antes de comenzar los trabajos deben revisarse la torre de perforación, el cabrestante, el cable de acero, el cabezal de inyección, la mesa giratoria, la bomba de lodo, el generador y el sistema eléctrico; al erigir la torre debe confirmarse que no haya líneas aéreas ni obstáculos por encima; durante la circulación de lodo debe prestarse atención a las tuberías de alta presión, la presión de la bomba y las fugas; el personal no debe situarse bajo herramientas suspendidas ni cerca de herramientas en rotación.
Debido a las diferencias en las condiciones geológicas reales, las herramientas en el pozo, el ángulo de perforación y los métodos de operación, la eficiencia final de perforación, la profundidad y el resultado de la terminación del pozo deben basarse en las condiciones reales del sitio.
| Parámetro | Valor |
|---|---|
| Parámetros básicos | |
| Modelo de producto | WRTR600 |
| Tipo de equipo | Perforadora de mesa giratoria remolcable |
| Forma de instalación | Chasis remolcable |
| Profundidad máxima de perforación | 600 m |
| Diámetro máximo de perforación | 500 mm |
| Diámetro de paso de la mesa giratoria | 500 mm |
| Sistema de mesa giratoria | |
| Velocidad de la mesa giratoria | 38 / 57 / 85 r/min |
| Par teórico de la mesa giratoria | 13,8 / 9,2 / 6,2 kN·m |
| Cabrestante y cabezal de inyección | |
| Fuerza de tiro de cable simple del cabrestante principal | 40 kN |
| Fuerza de tiro de cable simple del cabrestante auxiliar | 30 kN |
| Carga máxima del cabezal de inyección | 30 T |
| Diámetro interior del cabezal de inyección | 63,5 mm |
| Torre de perforación y barras | |
| Altura efectiva de la torre corta | 12 m |
| Altura efectiva de la torre larga | 15 m |
| Barra cuadrada de torre corta | 108 × 108 × 7500 mm |
| Barra cuadrada de torre larga | 108 × 108 × 10500 mm |
| Barra de perforación de torre corta | Ø89 × 10 × 5500 mm |
| Barra de perforación de torre larga | Ø89 × 10 × 9000 mm |
| Dimensiones de trabajo y transporte | |
| Dimensiones de trabajo de torre corta | 15100 × 2480 × 14170 mm |
| Dimensiones de trabajo de torre larga | 15100 × 2480 × 17170 mm |
| Dimensiones de transporte de torre corta | 15100 × 2480 × 4100 mm |
| Dimensiones de transporte de torre larga | 16630 × 2480 × 4100 mm |
| Generador diésel | |
| Modelo del grupo electrógeno | Grupo electrógeno diésel SCGC-200kW |
| Potencia nominal | 200 kW |
| Tensión nominal | 380 V |
| Corriente nominal | 360 A |
| Frecuencia | 50 Hz |
| Bomba de lodo | |
| Modelo de bomba de lodo | 3NB-130 |
| Caudal especificado | 8,4–16,6 L/s |
| Presión de trabajo nominal | 5–10 MPa |
| Velocidad de entrada | 565 r/min |
| Potencia de accionamiento | Motor de 90 kW |
| Bomba de engranajes de aceite hidráulico | |
| Modelo | CB-E532F |
| Cilindrada | 32 ml/r |
| Presión de trabajo nominal | 20 MPa |
| Presión máxima | 25 MPa |
| Potencia de accionamiento | Motor de 11 kW |
| Aplicaciones típicas | |
| Pozos de agua profundos | Desarrollo de aguas subterráneas rural, agrícola, industrial y general |
| Pozos geotérmicos | Investigación geotérmica de media y gran profundidad y parte de proyectos de pozos geotérmicos |
| Exploración geológica | Investigación hidrogeológica, perforación de formaciones y pozos de exploración general |
| Ingeniería de cimentación | Parte de pozos de cimentación de gran diámetro, operaciones de entubado y perforación de ingeniería |
