En la información pública del WRTR600, la torre corta y la torre larga aparecen una al lado de la otra en la misma tabla de parámetros. Ambas versiones tienen una profundidad máxima de perforación de 600 m, un diámetro máximo de perforación de 500 mm, una velocidad de rotación de la mesa giratoria de 38 / 57 / 85 r/min, la misma bomba de lodo 3NB-130 y el mismo generador SCGC-200kW. Es decir, la opción de la altura de la torre no modifica la capacidad de perforación del equipo.
Lo que cambia es otra cosa: después de perforar cada tubería, cuántas veces hay que detenerse para conectar la siguiente. La torre corta se equipa con un cuadrante de 7,5 m y tuberías de 5,5 m; la torre larga, con un cuadrante de 10,5 m y tuberías de 9 m. La diferencia en esta maniobra es la distinción más directa entre la torre corta y la larga, y la mayoría de las demás diferencias se derivan de ella.
Las diferencias documentadas entre la torre corta y la larga ocupan solo unas pocas líneas
| Concepto | Torre corta | Torre larga |
|---|---|---|
| Altura útil | 12 m | 15 m |
| Cuadrante | 108 × 108 × 7500 mm | 108 × 108 × 10500 mm |
| Tubería de perforación | Ø89 × 10 × 5500 mm | Ø89 × 10 × 9000 mm |
| Dimensiones de trabajo | 15100 × 2480 × 14170 mm | 15100 × 2480 × 17170 mm |
| Dimensiones de transporte | 15100 × 2480 × 4100 mm | 16630 × 2480 × 4100 mm |
De la tabla se desprenden dos cosas. Primero, la altura de la torre larga en posición erecta supera en 3000 mm a la de la torre corta, cifra que proviene de la diferencia entre las alturas útiles de 12 m y 15 m. Segundo, la altura de transporte de ambas versiones se indica como 4100 mm, y la diferencia recae en la longitud: 15100 mm para la torre corta y 16630 mm para la larga, con una diferencia de 1530 mm.
El número de conexiones es el núcleo de esta maniobra
La perforación rotatoria utiliza el cuadrante para impulsar la sarta de perforación hacia abajo; cuando se agota la carrera útil del cuadrante, es necesario detener la perforación, desconectar, conectar una nueva tubería y continuar el descenso. El cuadrante de la torre corta es de 7,5 m y el de la larga de 10,5 m, con una diferencia de aproximadamente 3 m en la longitud de avance continuo por vez. La longitud individual de las tuberías también difiere: la torre corta usa tuberías de 5,5 m y la larga de 9 m.
Esto genera dos niveles de diferencia:
- El tramo de pozo que se puede perforar entre cada conexión es más largo, por lo que la torre larga requiere una frecuencia relativamente menor de operaciones auxiliares.
- La tubería que se conecta cada vez es más larga, por lo que cada conexión en la torre larga implica manipular un objeto más pesado, lo que a su vez modifica las exigencias de coordinación del cabrestante, la cabeza de inyección y las operaciones en boca de pozo.
Por eso la documentación describe la torre larga como capaz de "reducir el número de conexiones y mejorar la eficiencia de perforación continua en pozos profundos", y la torre corta como "más favorable para el transporte y la adaptación al sitio". No se trata de una jerarquía de capacidades, sino de poner en la balanza el tiempo auxiliar de detención y las condiciones de transporte.
A 600 m de profundidad, esta maniobra no desaparece por cambiar de torre
Ya sea con torre corta o larga, los 600 m deben perforarse conectando tubería tras tubería. La altura de la torre solo determina el intervalo entre conexiones, no si estas existen o no. Cabe señalar que el número de conexiones aquí discutido proviene de la carrera del cuadrante y la longitud de las tuberías, y constituye una diferencia estructural del equipo; en la operación real, el número de paradas también se ve afectado por la formación, el estado de la broca, el retorno de lodo, el muestreo o la programación de entubación, y la documentación no proporciona valores concretos para estas condiciones.
Del mismo modo, la documentación tampoco ofrece datos comparativos de turnos entre la torre corta y la larga en la misma formación y a la misma profundidad. Por lo tanto, "menor frecuencia de conexiones" puede entenderse como una diferencia estructural cierta, pero no puede convertirse en un ahorro de tiempo fijo para un tramo concreto.
La diferencia en dimensiones de transporte debe analizarse en la fase de traslado

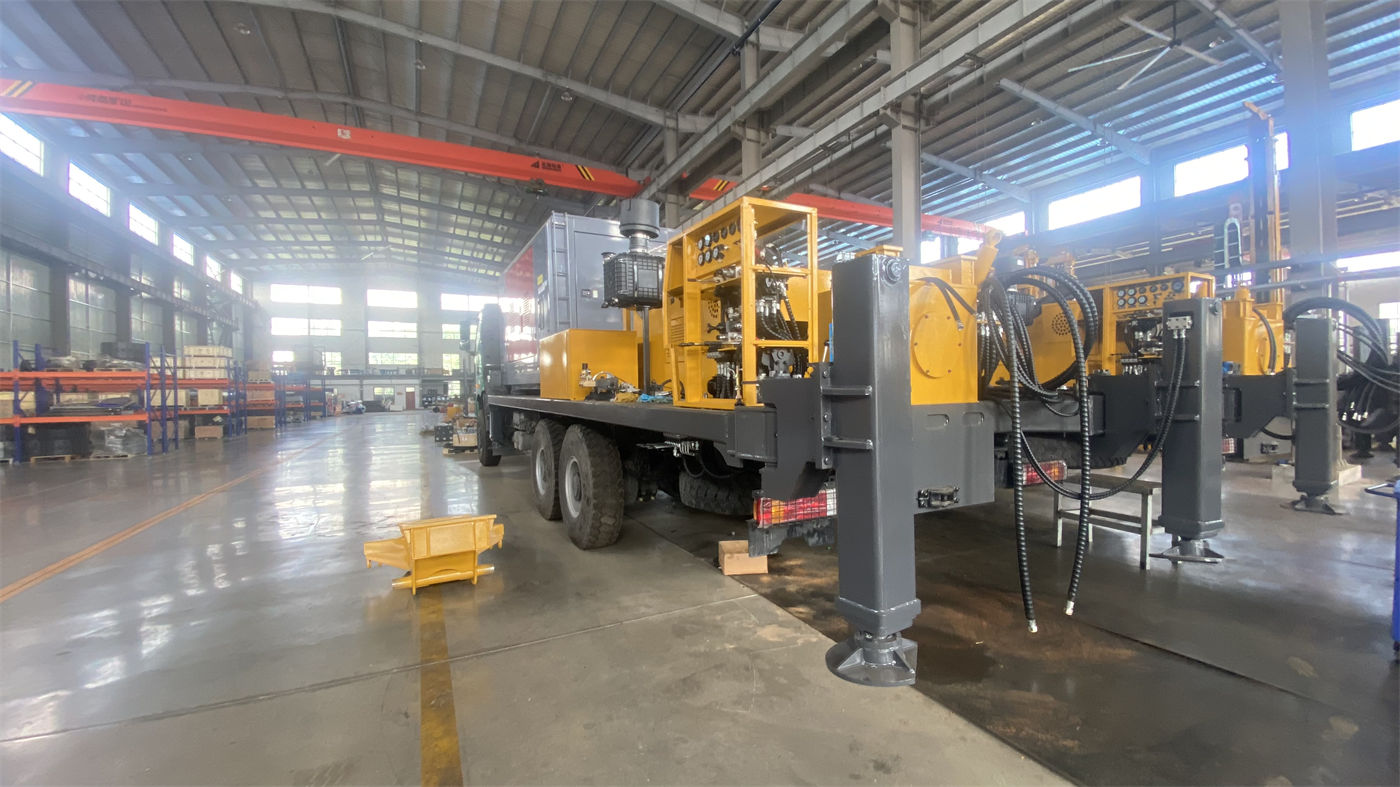

El WRTR600 es un chasis remolcable; el equipo completo se transporta entre proyectos mediante un vehículo tractor. Las dimensiones de transporte de la torre corta son 15100 × 2480 × 4100 mm, y las de la torre larga, 16630 × 2480 × 4100 mm. El ancho es el mismo, la altura es la misma y la longitud aumenta aproximadamente 1,53 m.
Ese tramo adicional de longitud implica que la versión de torre larga requiere verificar más puntos antes de trabajar en otra región, al menos en los siguientes aspectos:
- Ancho de vía y radio de giro, especialmente en el último tramo de acceso a pueblos, parcelas agrícolas y terrenos montañosos.
- Capacidad de puentes y gálibo, ya que ambas versiones tienen la misma altura de transporte de 4100 mm y el resultado de la verificación de gálibo es idéntico, pero la torre larga ocupa más espacio en pendientes longitudinales y giros.
- Requisitos locales para el transporte remolcado, incluida la compatibilidad del vehículo tractor y los permisos de transporte.
La documentación también indica que antes de iniciar los trabajos deben confirmarse el ancho de vía, el radio de giro, la capacidad de puentes y el gálibo, así como los requisitos locales de transporte remolcado. Aquí debe verificarse punto por punto, sin sustituir el juicio sobre una ruta concreta por la idea de que "la torre corta es más compacta".
La altura de la torre también incide en el izado y las operaciones en boca de pozo
Con la torre erecta, la altura total de la máquina es de 14170 mm para la torre corta y de 17170 mm para la larga, con una diferencia de 3000 mm, coherente con la diferencia de altura útil. La advertencia de seguridad que ofrece la documentación se limita a un punto correspondiente: al izar la torre, confirmar que no haya líneas aéreas ni obstáculos por encima.
De ello se deduce que la torre larga exige más espacio libre superior que la corta, y este punto debe consignarse por separado durante la inspección del sitio. La documentación no proporciona grados de resistencia al viento, clasificaciones de capacidad de carga de la torre ni otros parámetros estructurales para distintas alturas; estos aspectos deben confirmarse con el fabricante.
¿A qué tipo de organización de trabajo se adapta mejor cada versión?
Considerando los puntos anteriores en conjunto, la orientación de compromiso de ambas versiones es clara:
- En proyectos con puntos de perforación dispersos, sitios estrechos y traslados frecuentes, la torre corta ocupa menos longitud de transporte y altura de izado, por lo que el acceso y la adaptación al sitio son prioritarios.
- En proyectos con pozos más profundos, tiempos prolongados de perforación continua por pozo y condiciones de sitio que permiten el transporte y el izado de la torre larga, el valor de reducir la frecuencia de conexiones es más evidente.
Este juicio se basa únicamente en diferencias estructurales del equipo y no incluye adaptabilidad geológica ni resultados de terminación del pozo. La documentación indica claramente que la profundidad y el diámetro reales de perforación se ven afectados por la formación, los útiles de perforación, la circulación de lodo, el diseño de entubación y la resistencia dentro del pozo; la eficiencia final de perforación, la profundidad y el resultado de terminación del pozo están sujetos a las condiciones reales del sitio.
Cuestiones que deben confirmarse por separado
Lo que la documentación no proporciona no debe inferirse por cuenta propia. Antes de la compra, al menos los siguientes puntos deberían incluirse como temas a confirmar con el fabricante:
- Si existe un método de cálculo de referencia para comparar el número de conexiones de ambas versiones en la misma profundidad y formación.
- La distribución de carga por eje de la torre larga en estado de transporte y si es necesario ajustar la configuración del vehículo tractor.
- Los requisitos de nivelación del terreno o de tratamiento de la base correspondientes a cada altura de torre.
- La coordinación del personal y la forma de izado y descenso de una tubería individual de 9 m en las operaciones en boca de pozo, y si existe un procedimiento operativo correspondiente.
Las respuestas a estas preguntas determinan si la reducción del número de conexiones de la torre larga puede materializarse realmente en un proyecto concreto, y no solo si es una línea de diferencia en la tabla de parámetros.
