La pregunta "¿debemos cambiar a un modelo más grande?" suele plantearse cuando el proyecto entra en la etapa profunda, pero quien la formula normalmente solo tiene en mano un nuevo diseño de sondeo y una tabla comparativa de modelos. Al comparar los números de profundidad de perforación de ambos materiales, la respuesta parece evident. Lo que realmente hay que determinar no es qué número es mayor, sino en qué eslabón concreto el equipo existente empieza a ser insuficiente.
La documentación de la CR1600I de este sitio proporciona una profundidad de referencia de 2000 m para especificación B, 1500 m para especificación N y 850 m para especificación H, con un par máximo de 4800 N·m, presión de bomba principal de 31 MPa, caudal de lodo de 250 L/min, capacidad de cable de 1800 m y fuerza de izado de 185 kN. A continuación se desarrolla una ruta de decisión operativa, en la que cada paso puede contrastarse con la documentación existente y los datos de diseño del proyecto.
Primer paso: traducir la "profundidad de diseño" a la especificación correspondiente del equipo existente
La profundidad de perforación nunca es un número aislado. Las tres profundidades de referencia de la CR1600I corresponden a las especificaciones B, N y H; la capacidad de un mismo equipo varía casi al doble según la especificación de la herramienta de perforación. Por lo tanto, para determinar si se necesita una actualización, la primera acción es convertir la profundidad y el diámetro de diseño del nuevo sondeo a una especificación concreta y compararla con el nivel correspondiente del equipo existente.
Si el equipo existente tiene una capacidad nominal de 2000 m y el nuevo sondeo es de especificación N de nivel 1500 m, la profundidad en sí misma no constituye una razón para actualizar. Por el contrario, si el nuevo sondeo está diseñado para más de 900 m en especificación H, mientras que la profundidad de referencia del equipo existente en especificación H es solo de 850 m, se trata de un límite claramente alcanzado.
En este paso también se debe dividir el intervalo de profundidad del sondeo en varios tramos: tramo de extracción de testigos normal en la parte somera, tramo de aumento de fricción en la parte media-profunda y tramo complejo que puede aparecer cerca del fondo del sondeo. La decisión de actualización suele estar determinada por el tramo más profundo, no por la profundidad promedio.
Segundo paso: verificar si en la etapa de pozo profundo se empieza a consumir el margen de carga
A medida que se profundiza el sondeo, el peso de la sarta de perforación y la fricción en el pozo aumentan continuamente, y la carga real que soporta el cabezal de potencia es mucho mayor que en la etapa de pozo somero. El par máximo de 4800 N·m, la fuerza de avance de 63 kN y la fuerza de izado de 185 kN de la CR1600I son algunos puntos de referencia para determinar si el equipo existente aún tiene margen.
Se puede verificar en el siguiente orden:
- Si en el tramo de pozo profundo el cabezal de potencia se acerca con frecuencia a calarse o la velocidad de rotación cae notablemente;
- Si ante atascamientos o reducción de diámetro, la fuerza de izado se utiliza repetidamente en un porcentaje elevado;
- Si el tiempo dedicado a resolver incidentes en el pozo aumenta significativamente como proporción del ciclo de un sondeo;
- Si, en las mismas condiciones de diámetro y formación rocosa, el aumento de temperatura del sistema hidráulico por unidad de avance es más rápido que en la etapa de pozo somero.
Estos fenómenos por sí solos no significan que sea obligatorio cambiar de equipo, pero indican que el espacio de adaptación a la carga del equipo existente en el tramo de pozo profundo se está reduciendo. El par, la fuerza de avance y la fuerza de izado indicados en la documentación son valores de capacidad de diseño; el margen realmente disponible depende de la formación, la combinación de herramientas de perforación y el modo de operación, y debe juzgarse con los registros de campo, no calcularse únicamente a partir de la tabla de parámetros.
Tercer paso: comprobar si los sistemas asociados se convierten primero en el eslabón débil
Las restricciones en el tramo de pozo profundo rara vez se limitan al cabezal de potencia. Los parámetros complementarios de la CR1600I pueden proporcionar un conjunto de referencias: caudal de bomba principal de 320 L/min, presión de 31 MPa; bomba auxiliar de 160 L/min, presión de 23 MPa; sistema de lodo de 250 L/min, 7 MPa; cabrestante con cable de 6 mm, capacidad de cable de 1800 m, velocidad de elevación de 118 m/min.
En la evaluación de actualización, es común que el par del cabezal de potencia aún tenga margen, pero alguno de los siguientes elementos llegue primero al límite.
| Eslabón | Parámetros de la CR1600I | Problemas asociados en la etapa de pozo profundo |
|---|---|---|
| Sistema hidráulico | Bomba principal 320 L/min, 31 MPa | Caudal y aumento de temperatura durante la operación coordinada de múltiples actuadores con alta carga |
| Sistema de lodo | 250 L/min, 7 MPa | Transporte de detritos en pozos largos, estabilidad de la pared del pozo y tratamiento de pérdidas |
| Cabrestante | Cable de 6 mm, capacidad de 1800 m, 118 m/min | Distancia de extracción del tubo interior con cable y tiempo auxiliar por ciclo |
| Sujeción y paso libre | Paso libre de 150 mm, NQ/HQ/PQ/NTW/HTW | Compatibilidad del sistema de herramientas de perforación y estabilidad de sujeción |
Si el equipo existente presenta primero insuficiencia en el caudal de lodo o en la capacidad de cable del cabrestante, mientras que el cabezal de potencia aún tiene margen, la necesidad de actualizar el modelo debe evaluarse según dónde se concentra el eslabón débil, no según la profundidad de perforación nominal de la máquina completa.
Cuarto paso: distinguir tres tipos de necesidades de actualización
Tras reunir la información de los pasos anteriores, las necesidades de actualización se clasifican aproximadamente en tres tipos de situaciones, con formas de tratamiento diferentes.
Primer tipo: la profundidad o la especificación realmente excede el rango de diseño
La profundidad de diseño del nuevo sondeo supera la profundidad de referencia del equipo existente en la especificación correspondiente, y el proyecto requiere extracción continua de testigos. En este caso, las condiciones para seguir utilizando el equipo existente deben reevaluarse, incluyendo posibles soluciones como construcción por tramos, ajuste del diseño del diámetro o cambio de la ubicación de los sondeos.
Segundo tipo: la profundidad está dentro del rango, pero el margen en el tramo de pozo profundo es bajo
En este caso, primero se puede verificar si aún hay espacio de optimización en la combinación de herramientas de perforación, el sistema de lodo y la programación de ciclos. La documentación de la CR1600I señala para formaciones profundas: en tramos de roca dura intacta se requiere velocidad de rotación estable y presión de perforación razonable; en zonas fracturadas se debe prestar atención al control del ciclo y a la protección de la pared con fluido de perforación; en tramos con fisuras acuíferas se debe observar el retorno de agua y los cambios de presión; en caso de pérdidas graves se deben adoptar medidas de sellado, entubado o tratamiento por etapas. Estos ajustes pueden modificar la evaluación del margen.
Tercer tipo: necesidades derivadas de cambios en el modo de operación

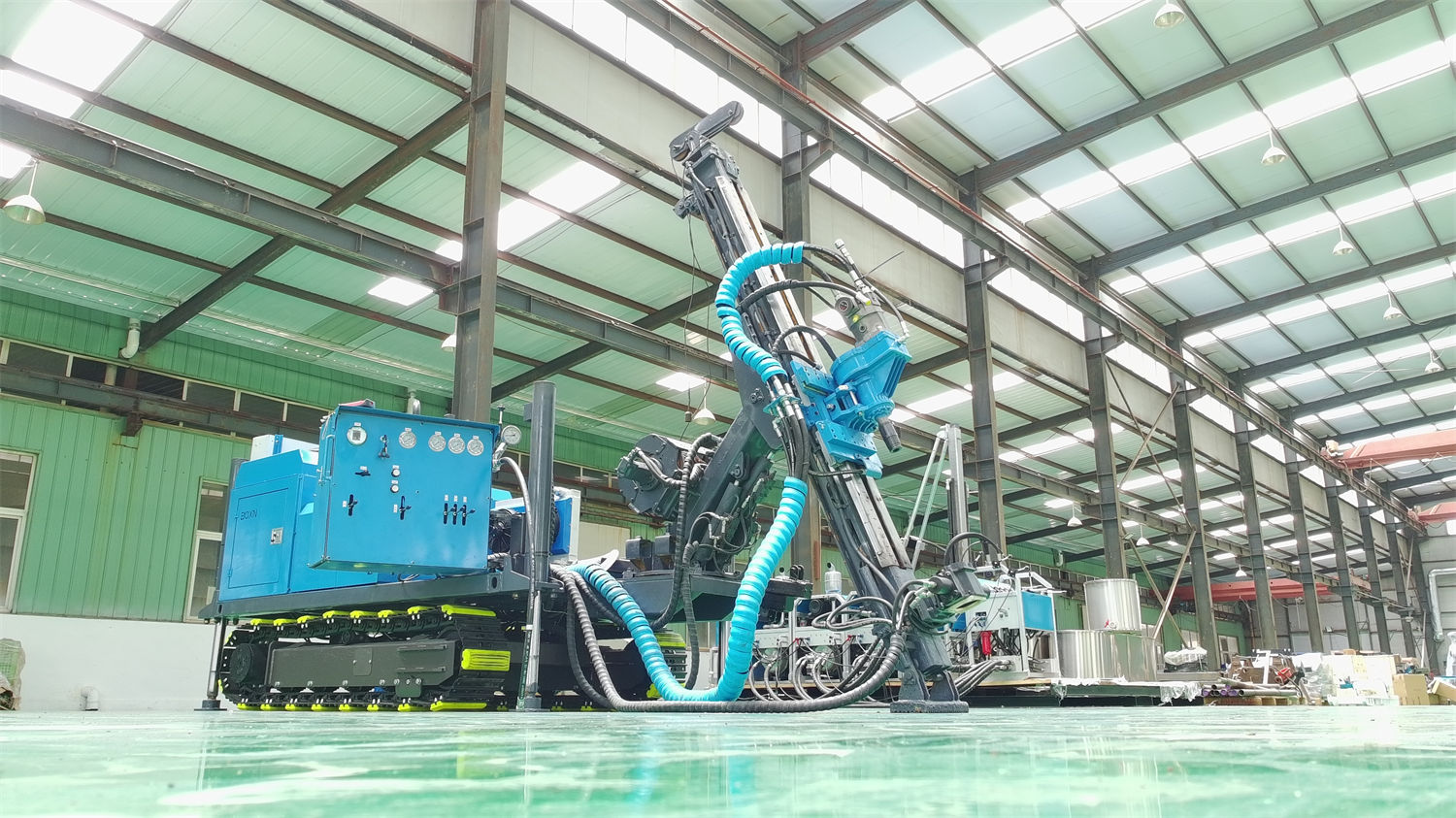

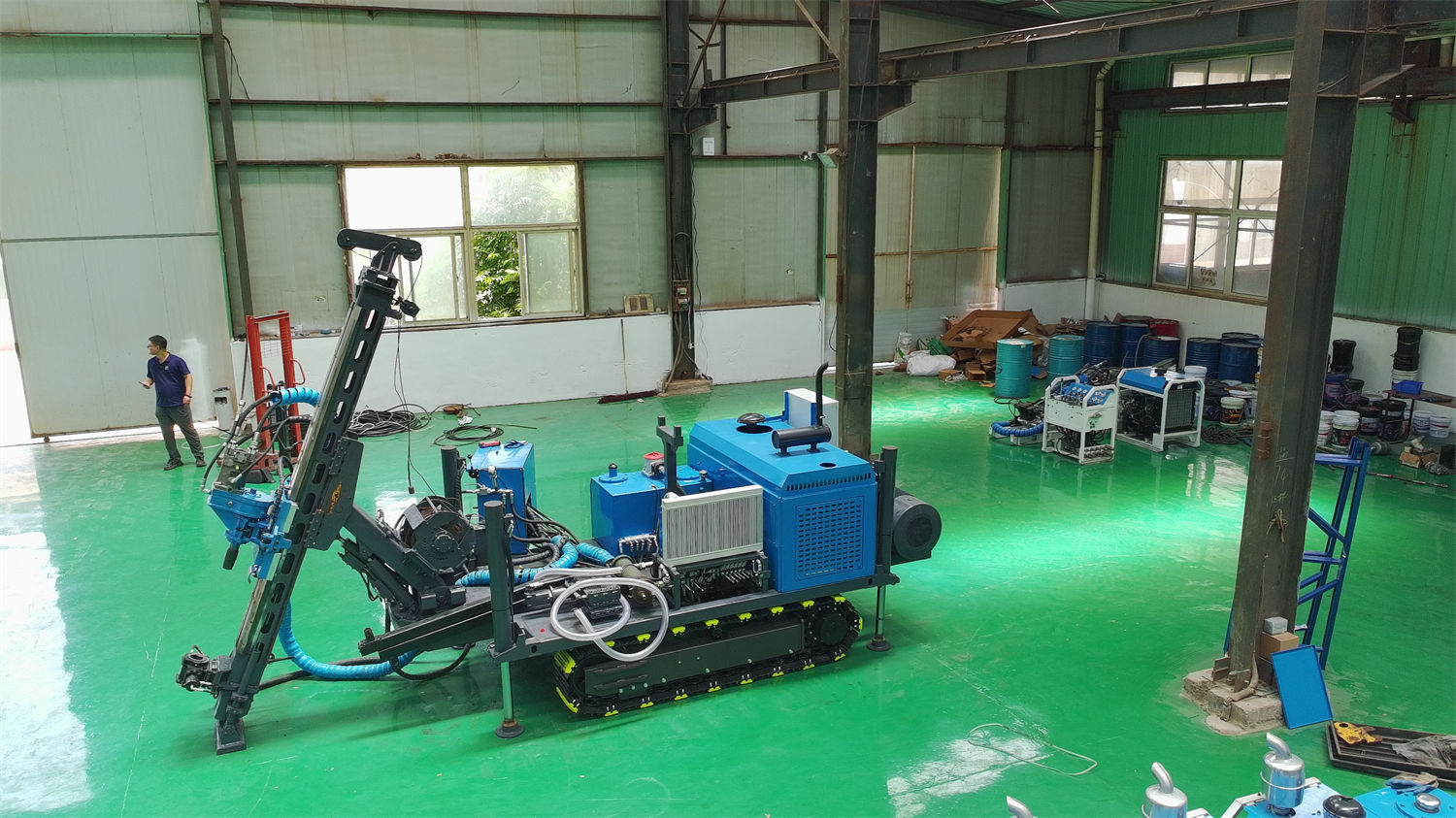

Por ejemplo, pasar de verificación de un solo sondeo a construcción continua de larga duración, de pozos verticales a disposición de pozos inclinados en múltiples direcciones, o la necesidad de ajustar frecuentemente la ubicación de los sondeos en distancias cortas dentro de la mina. La CR1600I admite ángulos de perforación de 45°–90° y utiliza una estructura de orugas integrada, lo que reduce las conexiones repetidas entre módulos del equipo. Si el equipo existente se convierte en el principal cuello de botella en el traslado, el ajuste de ángulos o la organización de la permanencia continua en el sitio, la razón para actualizar no tiene relación con la profundidad.
Quinto paso: elaborar una lista de puntos por confirmar para la decisión de actualización
Antes de tomar la decisión de cambiar de equipo, la siguiente información corresponde a aspectos no proporcionados en la documentación y que deben verificarse con el fabricante y en el sitio:
- La combinación real de herramientas de perforación y la longitud de las barras para el nuevo sondeo en la especificación correspondiente;
- El grado de integridad de la formación objetivo en profundidad, el espesor de las zonas fracturadas y las condiciones de agua;
- La capacidad de mantenimiento en sitio de la limpieza del aceite hidráulico, la diferencia de presión de los filtros y las condiciones de refrigeración;
- El registro de frecuencia de atascamientos y tiempo de resolución realmente ocurridos en la etapa de pozo profundo;
- El estado de desgaste del cable del cabrestante del equipo existente y si la capacidad de cable aún conserva el valor de diseño;
- Si las condiciones de acceso, izado y espacio del sitio cumplen para el equipo actualizado.
La documentación de la CR1600I menciona que en la última columna de la tabla del conjunto motriz en PDF aparece el título de modelo "BX1500T", mientras que otras tablas de parámetros de la misma página corresponden a BX1600T; esta página solo organiza los parámetros motrices proporcionados en esa columna, como 6CTA8.3, 153 kW, 8.3 L, y no realiza inferencias adicionales sobre las diferencias de título de modelo en el material original. Diferencias similares en la presentación de la documentación deben plantearse como puntos por confirmar en la decisión de actualización, en lugar de completar conclusiones por cuenta propia.
La profundidad de perforación, el par y la fuerza de izado son la entrada para evaluar una actualización, no el punto final. Convertir la profundidad de diseño a la especificación correspondiente, verificar el margen de carga en el tramo de pozo profundo, confirmar en qué sistema aparece el eslabón débil y luego distinguir entre necesidad de profundidad, necesidad de margen y necesidad de modo de operación, permite que la pregunta "¿cambiar o no?" se base en fundamentos concretos. La eficiencia real de perforación, la profundidad alcanzable y el efecto de recuperación de testigos deben seguir sujetos a las condiciones del sitio.
