La documentación del CR600P indica que "el montaje puede completarse en tan solo 30 minutos", pero también señala que el tiempo real depende de la distancia de transporte, las condiciones del sitio, la destreza del personal y los equipos auxiliares. Para el comprador, este tiempo no puede tomarse como un compromiso directo en proyectos de montaña; lo más razonable es desglosarlo en varias condiciones verificables: cuánto pesa realmente cada módulo, en cuántas unidades independientes de transporte se puede dividir, cuántas plataformas disponibles hay cerca del punto de perforación y si la ruta de transporte permite el traslado por etapas. Solo cuando se cumplen estas premisas tiene sentido hablar del tiempo de montaje.
Primero, asociar los "30 minutos" a módulos concretos

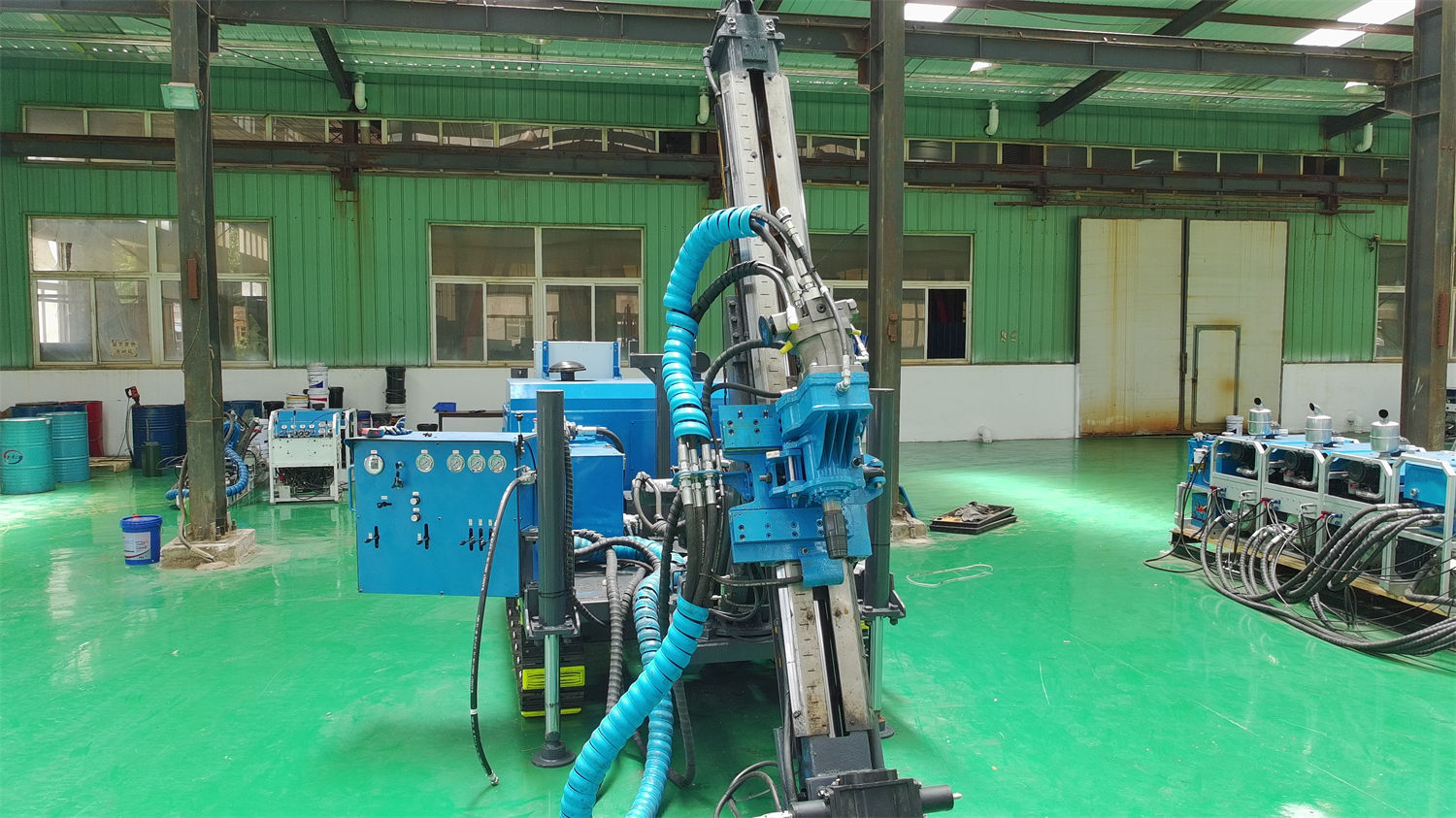

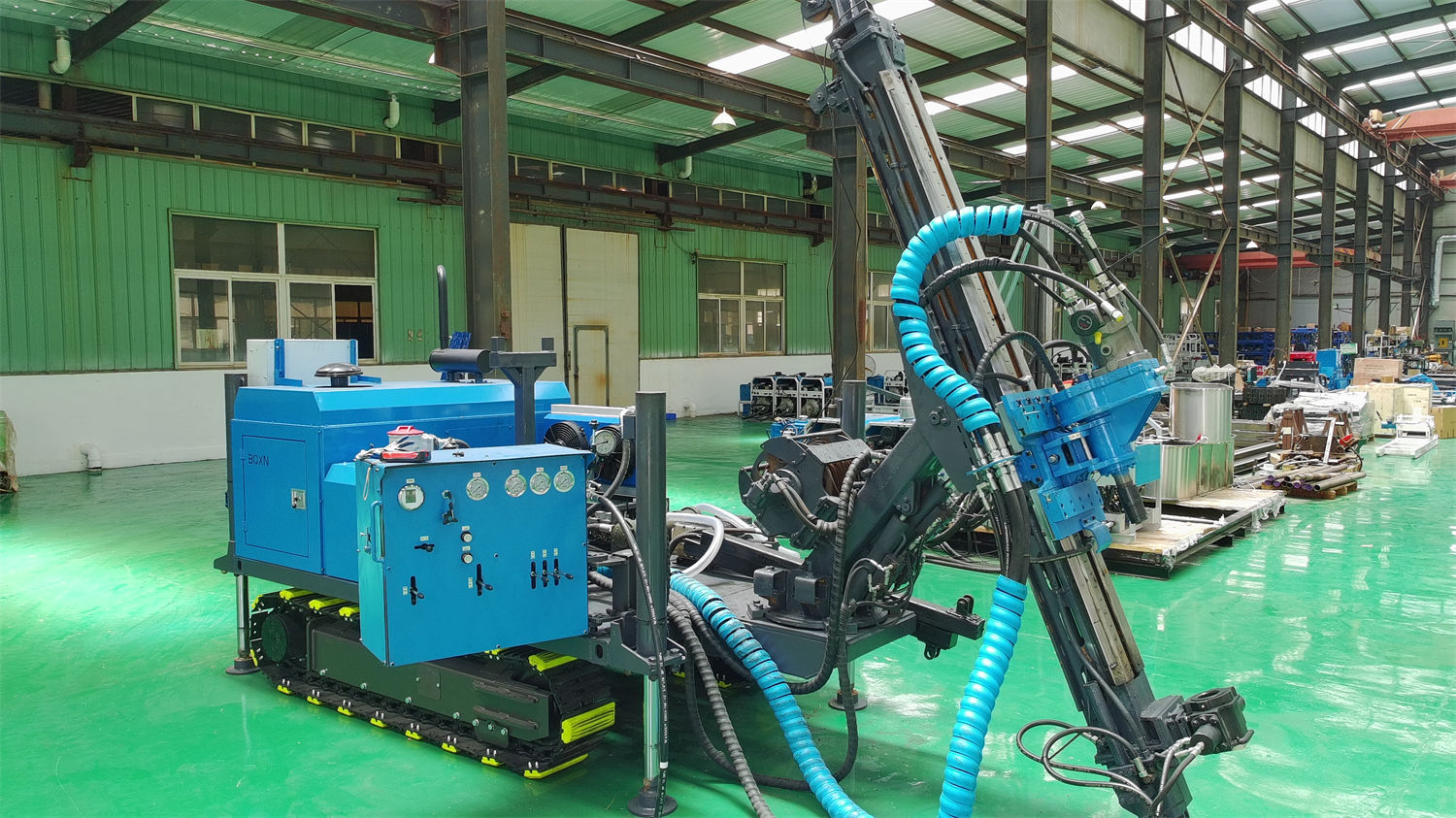

El CR600P es una perforadora de testigos hidráulica modular portátil de 600 m, con los sistemas de potencia, hidráulico, operación, lodos y perforación divididos en varias unidades funcionales transportables de forma independiente. La documentación proporciona pesos de referencia de algunos módulos: unidad de potencia 180–260 kg, unidad de operación 125 kg, unidad de aceite hidráulico (con aceite) 140 kg, unidad de lodos 86 kg, con un peso total de 1200 kg. Antes de perforar en ángulo, también debe garantizarse la estabilidad de la torre y la base, por lo que la división de pesos entre el mecanismo de perforación y la base también influye en el método de transporte.
La documentación no incluye una lista completa de pesos individuales de todos los módulos; durante la compra se debe solicitar al fabricante la tabla completa de pesos por módulo, prestando especial atención a componentes como el mecanismo de perforación y la base. Esto se debe a que "portátil" solo indica que la estructura es desmontable, no que cada unidad pueda transportarse manualmente a corta distancia.
Información de módulos a verificar
- Peso neto de cada unidad funcional y peso real con aceite o líquidos incluidos
- Dimensiones máximas de cada pieza, para determinar si pueden pasar por caminos forestales y sendas temporales
- Requisitos de sellado y limpieza de las tuberías hidráulicas y conectores de cambio rápido tras montajes y desmontajes repetidos
- Condiciones de estabilidad de la torre y la base para ángulos de perforación de 45° a 90°
Cuatro variables reales para la verificación del transporte en zonas montañosas
La documentación identifica las zonas montañosas, forestales y minas sin acceso vial como escenarios de aplicación principales, y también advierte que antes de la construcción deben evaluarse la estabilidad de las laderas, la caída de rocas, los caminos en temporada de lluvias, las rutas de transporte manual y la capacidad de carga de las plataformas temporales. Estas son precisamente las variables clave para verificar el tiempo de montaje.
| Variable | Impacto en el montaje y la reubicación | Información a confirmar durante la compra |
|---|---|---|
| Distancia de transporte y topografía | Determina el orden de llegada por etapas de los módulos y las horas de trabajo auxiliares | Evaluación de la ruta real de transporte desde el punto de estacionamiento hasta el punto de perforación |
| Tamaño de la plataforma temporal | Afecta la posibilidad de colocar los módulos por separado y completar el ensamblaje | Área disponible y condiciones de carga alrededor de la boca del pozo |
| Dotación de personal y destreza | Influye directamente en la eficiencia de las operaciones de montaje y desmontaje | Número de personas necesarias y disponibilidad de formación |
| Equipos auxiliares | Un método de izado, tracción o transbordo inadecuado alarga el tiempo de trabajo | Tipo y capacidad de los equipos auxiliares disponibles en el sitio |
La columna "Información a confirmar durante la compra" de la tabla corresponde a puntos de evaluación en sitio y no implica que este sitio haya realizado mediciones reales de estas condiciones. El comprador debe determinar si se cumplen según sus propios puntos de perforación, caminos y personal.
El ángulo de perforación y las condiciones del sitio deben confirmarse antes que el tiempo de montaje
El CR600P admite perforación de 45° a 90°, y la documentación enfatiza que antes de perforar en ángulo debe garantizarse la estabilidad de la torre y la base. La disposición de perforaciones inclinadas suele exigir más de la plataforma y la base que los pozos casi verticales; si la pendiente del terreno no está suficientemente nivelada y la plataforma de relleno tiene capacidad de carga limitada, aunque los módulos lleguen a la boca del pozo, el tiempo de montaje y nivelación aumentará notablemente. Por lo tanto, antes de la compra debe combinarse la disposición del cuerpo mineralizado y la ubicación de los pozos para determinar primero qué pozos requieren perforación inclinada y luego evaluar si el sitio de esos pozos puede soportar una base estable.
Acciones de verificación recomendadas en la documentación antes del ingreso del equipo
- Verificar el peso de cada módulo y la ruta de transporte para evitar que, una vez en posición, no puedan seguir transportándose
- Tras el montaje, inspeccionar los conectores de cambio rápido, las tuberías hidráulicas y las conexiones estructurales
- Antes de perforar en ángulo, confirmar la estabilidad de la torre y la base
- Durante la perforación continua, revisar periódicamente el aceite hidráulico, los filtros, el cable de acero, los portaherramientas y la bomba de lodos
Condiciones de operación a vigilar tras el montaje
El tiempo de montaje es solo una parte del proceso de reubicación. Los parámetros principales del CR600P incluyen: profundidad de referencia BQ 760 m, NQ 600 m, HQ 280 m; velocidad máxima del cabezal de potencia 1200 rpm, par máximo 780 N·m; fuerza de empuje 55 kN, fuerza de extracción 100 kN; fuerza máxima de sujeción del portaherramientas 120 kN, capacidad de paso 54–127 mm; capacidad del cabrestante de cable 800 m (cable de acero de 6 mm), velocidad de elevación 116 m/min; caudal de la bomba de lodos 90 L/min, presión 3 MPa. La potencia puede ser diésel o eléctrica; se requiere una potencia de motor diésel ≥66 kW, o bien una combinación de motores eléctricos de 22 kW × 2.
Estos parámetros describen la capacidad del equipo; la eficiencia real de perforación, la profundidad y la recuperación de testigos deben basarse en las condiciones del sitio. La documentación señala específicamente que las condiciones geológicas, las herramientas de fondo, el ángulo de perforación y el método de operación pueden generar diferencias, por lo que el comprador no debe considerar la profundidad de referencia como un valor garantizado para todos los pozos.
Lista de aspectos a confirmar con el fabricante
Respecto al "montaje en 30 minutos", lo más prudente es convertirlo en preguntas concretas en lugar de exigir un compromiso de tiempo absoluto:
- Lista completa de pesos y dimensiones por módulo
- Descripción de los pasos de montaje, número de personas necesarias y requisitos de equipos auxiliares
- Puntos clave de instalación y nivelación de la base en condiciones de perforación inclinada a 45°
- Requisitos de mantenimiento de los conectores de cambio rápido y las tuberías hidráulicas tras montajes y desmontajes repetidos
- Diferencias en la división de unidades de transporte entre las opciones de potencia diésel y eléctrica
- Puntos de inspección diaria del cable de acero, los portaherramientas y la bomba de lodos
La documentación no proporciona datos medidos de tiempos de montaje y desmontaje por módulo, registros reales de transporte en diferentes pendientes ni casos de montaje vinculados a proyectos específicos. Estos contenidos deben ser confirmados por el comprador con el fabricante según las condiciones de sus propios pozos; este artículo no infiere el rendimiento real de ningún proyecto a partir de ellos.
