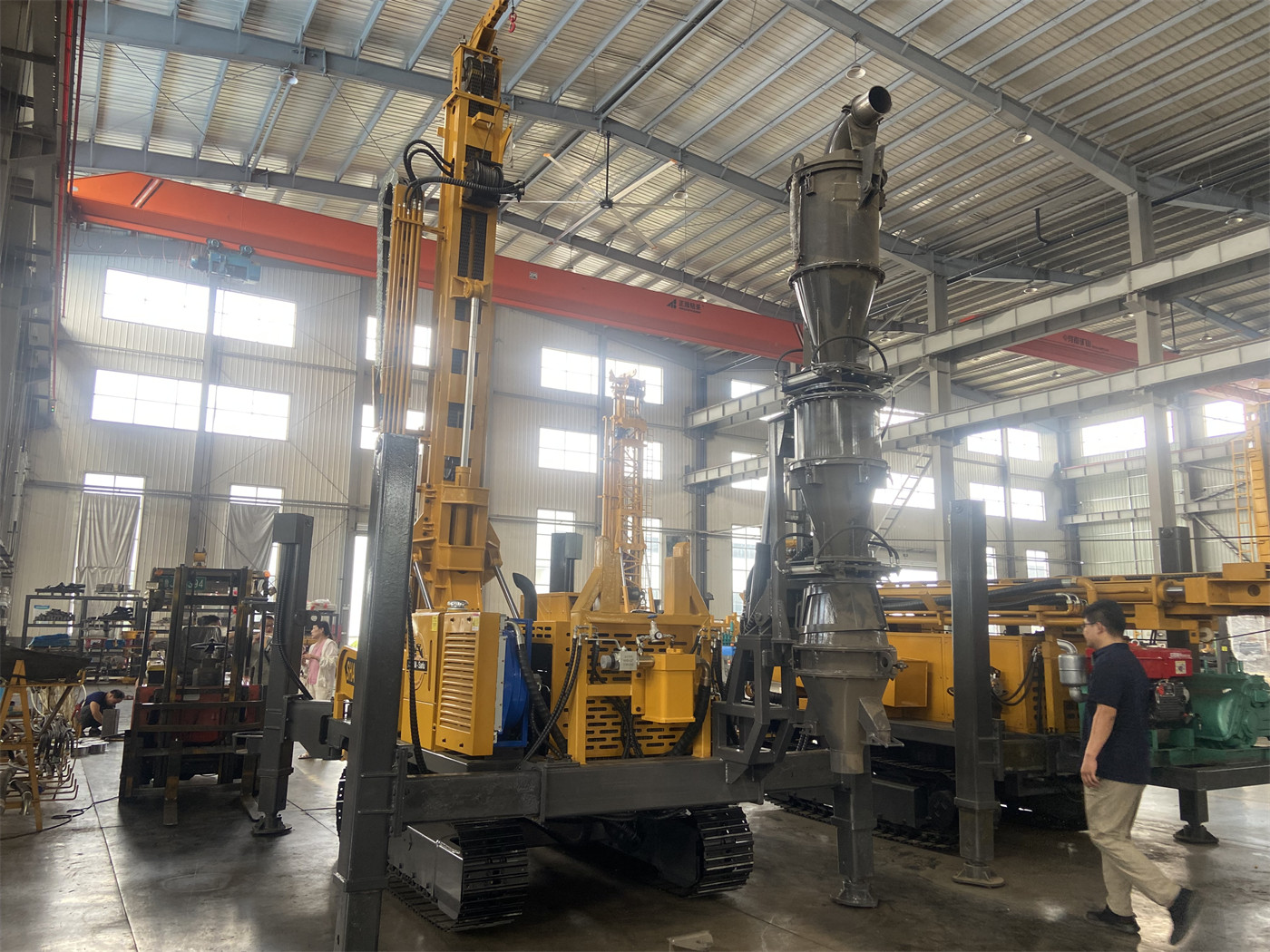

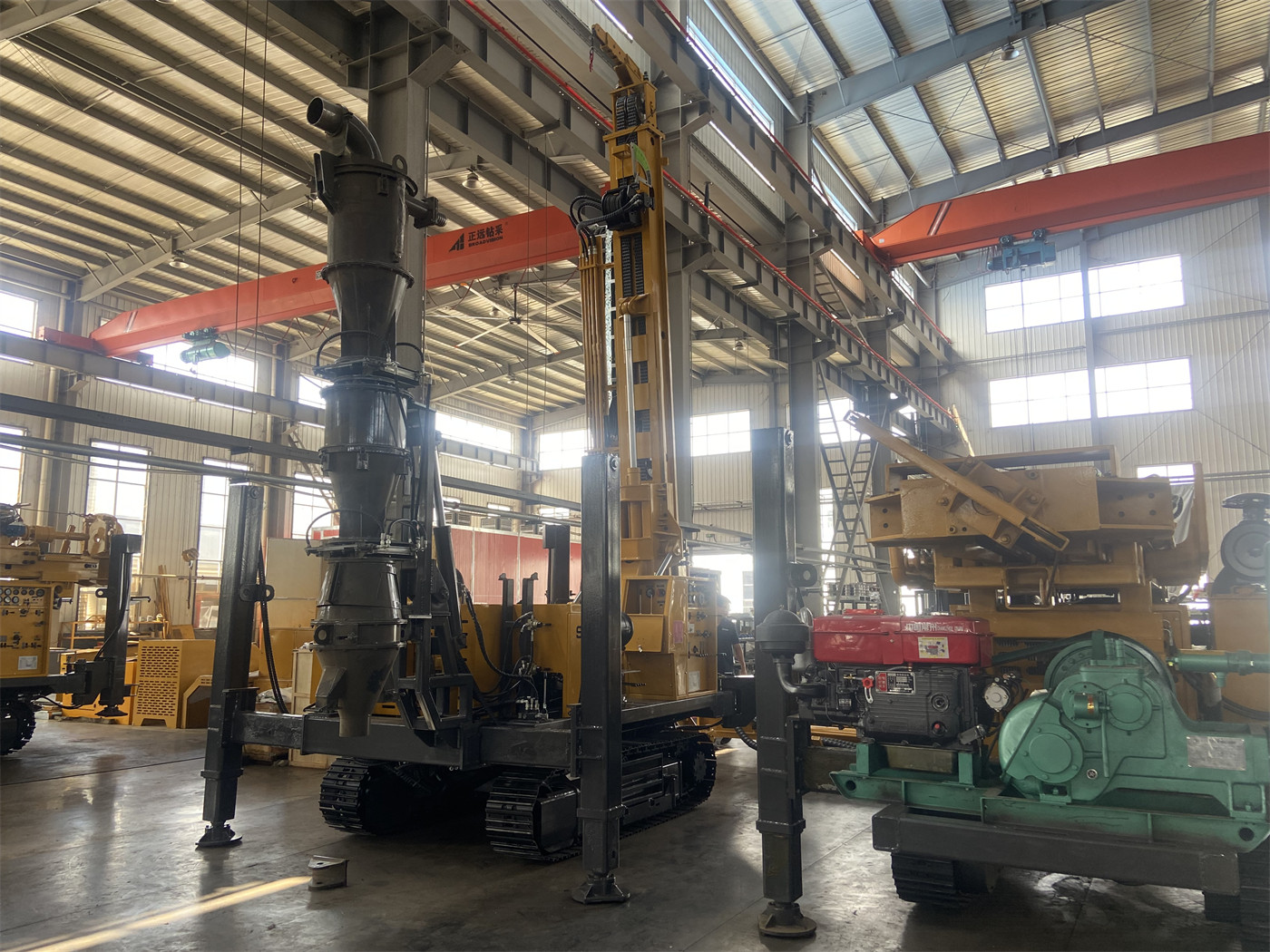

En la descripción del PV390H, los componentes que permiten ajustar la postura no son solo uno: la extensión de altura de oruga es de 1200 mm, el rango de inclinación de la torre es de 120°, la torre utiliza un brazo oscilante doble cilindro izquierda-derecha, y además hay una compensación telescópica de 450 mm. Estas cifras apuntan a lo mismo: permitir que el chasis encuentre una postura de trabajo relativamente estable en terreno irregular y complete la alineación del pilote sin mover repetidamente la máquina completa. Pero esto no equivale a 'sirve para toda la fotovoltaica en montaña'. Si sirve o no depende de si el desnivel del terreno en pendiente cae dentro del rango de ajuste, y de si la parte que excede el rango de ajuste tiene otras soluciones.
Primero, veamos en qué direcciones actúan las capacidades de ajuste
Si desglosamos el ajuste de postura del PV390H, las direcciones que cubre no son las mismas; mezclarlas fácilmente lleva a sobreestimar el rango de adaptación real.
- Extensión de altura de oruga de 1200 mm: actúa sobre la diferencia de altura entre las orugas izquierda y derecha, abordando el desnivel transversal.
- Inclinación de la torre de 120°: ajusta el ángulo de la torre de perforación respecto al chasis, correspondiente al ángulo de la pendiente y la dirección del orificio requerida por la posición del pilote.
- Brazo oscilante doble cilindro izquierda-derecha: realiza ajustes laterales finos una vez que el chasis está estable, reduciendo el número de veces que se mueve la máquina completa para alinear la posición del pilote.
- Compensación telescópica de 450 mm: ajuste fino en la dirección frontal-trasera del mecanismo de trabajo de perforación, correspondiente a las desviaciones en la dirección de distribución de los pilotes.
Estos cuatro movimientos corresponden respectivamente al desnivel transversal, el ángulo de la pendiente, la alineación transversal y el ajuste fino frontal-trasero. La documentación no proporciona el valor máximo de pendiente que puede manejarse en cada dirección, ni explica las limitaciones del centro de gravedad y estabilidad de la máquina completa bajo el ajuste máximo, por lo que no se puede convertir directamente 1200 mm y 120° en 'cuántos grados de pendiente puede adaptar'.
Qué puede cubrir y qué no la extensión de altura de oruga de 1200 mm
La extensión de altura de oruga es de 1200 mm. La documentación la describe como 'la altura de la oruga puede ajustarse según la pendiente, permitiendo que el equipo obtenga una mejor postura de trabajo en terreno irregular', y 'puede usarse para manejar desniveles izquierda-derecha más evidentes'.
Según esta descripción, las condiciones de estación que pueden corresponderse son: existe un desnivel entre los lados izquierdo y derecho del suelo en la misma posición de la máquina, pero el desnivel cae dentro del rango ajustable de altura de oruga, y el equipo puede mantener una fuerza estable después del ajuste. Típicamente es el desnivel transversal a lo largo de las curvas de nivel en una pendiente, o irregularidades locales cerca de la posición del pilote.
Lo que no puede inferirse directamente de esta cifra es:
- Capacidad de tránsito en pendientes pronunciadas de larga distancia en la dirección de la pendiente: el ajuste de altura de oruga cambia la postura, no la capacidad de escalada.
- Cómo manejar cuando el desnivel excede la cantidad de ajuste: la documentación no proporciona el método de manejo, se requiere nivelación en el sitio o modificación de la posición de la máquina.
- Límite de seguridad del centro de gravedad de la máquina completa después del ajuste: la documentación solo menciona que 'se deben ajustar gradualmente las orugas de ambos lados según las condiciones de la pendiente', sin proporcionar valores cuantificables para determinar la estabilidad.
La inclinación de la torre de 120° y el ángulo de pendiente existente no son lo mismo
120° es el rango de inclinación de la torre, que describe el intervalo de ángulo en el que la torre de perforación puede oscilar respecto al propio equipo, para que la postura de perforación coincida con la pendiente o los requisitos de la posición del pilote. Es un concepto diferente de 'cuántos grados de pendiente puede soportar el equipo': mantenerse en pie pertenece a las condiciones del chasis y del contacto con el suelo, mientras que perforar correctamente pertenece a la postura de la torre; ambos deben verificarse por separado.
La documentación proporciona la declaración relevante: 'una mayor capacidad de ajuste de inclinación puede reducir el tiempo que la máquina completa dedica a buscar repetidamente el ángulo'. Esto es un efecto a nivel de eficiencia, no constituye una promesa de aplicabilidad en pendientes.
El brazo oscilante y la compensación telescópica resuelven la alineación del orificio, no la transitabilidad
El brazo oscilante doble cilindro izquierda-derecha y la compensación telescópica de 450 mm apuntan al proceso de alineación de la posición del pilote:
- El brazo oscilante realiza ajustes laterales finos una vez que el chasis está estable, correspondiendo a 'reducir los movimientos frecuentes de pequeño rango del chasis'.
- La compensación telescópica se utiliza para ajustes finos en la dirección frontal-trasera.
Lo que pueden reducir es el tiempo de alineación del orificio, y no mejoran la capacidad de tránsito del propio equipo. Si entre las posiciones de los pilotes es necesario cruzar barrancos, taludes pronunciados o zonas blandas, el brazo oscilante y la compensación telescópica no ayudan.
Qué estaciones fotovoltaicas en montaña tienen más probabilidades de caer dentro del rango de ajuste
Combinando la descripción de las direcciones de aplicación en la documentación —fotovoltaica en montaña, zonas onduladas y cimentación en terreno irregular—, las siguientes condiciones de trabajo tienen una correspondencia más directa con las capacidades de ajuste del equipo:
- Pendientes con desnivel izquierda-derecha presente pero de magnitud limitada y posiciones de pilotes densas, donde el ajuste de altura de oruga puede ayudar a obtener una postura de trabajo.
- Zonas onduladas con irregularidades frecuentes del terreno entre posiciones de pilotes y alto costo de nivelación puntual, donde el brazo oscilante y la compensación telescópica ayudan a reducir el número de movimientos de la máquina.
- Plantas fotovoltaicas centralizadas relativamente planas, donde el equipo también puede encargarse de la perforación previa y el conformado de orificios para cimentaciones de soportes.
Aquí no se puede dar un umbral de pendiente específico porque la documentación no lo proporciona. Antes de seleccionar el modelo, el proyecto debe verificar punto por punto con el fabricante la pendiente medida y el plano de distribución de pilotes, en lugar de juzgar por las cuatro palabras 'fotovoltaica en montaña'.
Cuatro tipos de condiciones que aún deben confirmarse por separado
Capacidad de carga del suelo y plataforma de construcción
La documentación establece claramente: la función de patas desiguales puede mejorar la adaptabilidad en pendientes, pero no puede sustituir la plataforma de construcción segura ni la evaluación de la capacidad de carga del suelo. Es decir, la capacidad de ajuste y las condiciones de la plataforma son dos cosas distintas; la plataforma debe hacerse de todos modos.
Pendiente transversal y riesgo de vuelco
La documentación advierte que la construcción en pendiente transversal debe ser más cautelosa, y menciona que en superficies húmedas, suelos blandos y áreas con pendiente transversal pronunciada se debe reducir la velocidad y prestar atención al riesgo de vuelco. Este tipo de riesgo no se elimina con el ajuste de altura de oruga.
Influencia de la gravedad en la postura de la máquina completa
Al usar la función de patas desiguales, se debe evitar un ajuste unilateral excesivo que desplace el centro de gravedad de la máquina completa; antes de ajustar la altura de la oruga, se debe asegurar que el equipo esté a baja velocidad o detenido, y observar al personal y obstáculos circundantes. En la documentación no se encuentran valores cuantificables de limitación del centro de gravedad.
Condiciones tras añadir cabrestante en pendientes más pronunciadas
La documentación indica que tras añadir un cabrestante puede usarse en condiciones de pendiente más pronunciada, pero la función del cabrestante es la tracción auxiliar, no un sustituto de la plataforma de construcción o las condiciones de tránsito. Antes de usarlo, se debe confirmar la fiabilidad del punto de anclaje, el cable de acero y la dirección de tracción; la documentación no proporciona requisitos de carga de anclaje, esta parte debe confirmarse por escrito con el fabricante o el proyecto.
Condiciones del estrato a considerar junto con las condiciones del sitio
El PV390H tiene un diámetro de perforación de 80–600 mm, profundidad de perforación de 0–6 m, utiliza presión por cadena, torque del reductor de 13000 N·m, velocidad de la barra de perforación de 100 r/min. El ajuste de postura resuelve el problema de la posición y el ángulo del equipo; el conformado del orificio en sí sigue estando influenciado por el estrato. Las condiciones del estrato enumeradas en la documentación incluyen:
- Los estratos de suelo y loess suelen ser más adecuados para la perforación de cimentaciones fotovoltaicas, pero el contenido de humedad y la densidad afectan la estabilidad de las paredes del orificio; en loess en pendiente tras la lluvia puede haber disminución de la adherencia y riesgo de deslizamiento del equipo.
- La arcilla de alta plasticidad tiende a obstruir la broca y dificultar la evacuación de detritos, se requiere ajustar la rotación y el avance según la carga de la broca, y extraer la broca oportunamente para limpiar el útil de perforación.
- La arena de guijarros, grava y capas de cobertura mixtas tienen variaciones evidentes en el tamaño de partícula, lo que puede causar saltos de la broca, desviación del orificio y bloqueos locales.
- La capa de relleno de escombros puede contener ladrillos, bloques de concreto, barras de acero, madera y huecos; ante impactos anormales, bloqueo de rotación o pérdida súbita de presión durante la perforación, se debe detener la máquina y inspeccionar a tiempo.
- Tras cambiar a útil de perforación de impacto puede usarse en roca fuertemente meteorizada y estratos rocosos; la documentación no proporciona el modelo del martillo de impacto ni la energía de impacto, por lo que no se emite juicio sobre la eficiencia en roca dura específica.
Cuando estas condiciones del estrato se superponen con las condiciones de pendiente, lo que debe determinarse es si resolver primero el problema de la posición o el problema del conformado del orificio; ambos no pueden compensarse mutuamente.
La posición de los parámetros de potencia y estructura en el ajuste de postura
El equipo está equipado con un motor Yuchai de seis cilindros turboalimentado de 130 kW; la documentación indica que su función es proporcionar potencia para el desplazamiento de orugas, la rotación de la barra de perforación, la presión por cadena, la oscilación de la torre y el ajuste de patas desiguales. Es decir, el ajuste de postura en sí también consume potencia; es parte de la cadena de potencia del equipo, no una acción mecánica pasiva pura. La bomba principal es una bomba triple 50/50/40, el motor de desplazamiento es TM09, el ancho de la placa de oruga es de 300 mm, y el chasis de orugas es más adecuado para desplazamientos cortos dentro del área de trabajo.
| Parámetro | Valor |
|---|---|
| Modelo de producto | PV390H |
| Tipo de equipo | Martillo hidráulico fotovoltaico de orugas con patas desiguales |
| Dimensiones totales | 5200 × 2300 × 2800 mm |
| Ancho de placa de oruga | 300 mm |
| Motor | Yuchai seis cilindros turboalimentado, 130 kW |
| Bomba principal | Bomba triple 50 / 50 / 40 |
| Motor de desplazamiento | TM09 |
| Diámetro de perforación | 80–600 mm |
| Profundidad de perforación | 0–6 m |
| Reductor | Reductor de estrella interna, torque 13000 N·m |
| Velocidad de barra de perforación | 100 r/min |
| Presión de perforación | Presión por cadena |
| Inclinación de torre | 120° |
| Oscilación de torre | Brazo oscilante doble cilindro izquierda-derecha |
| Extensión de altura de oruga | 1200 mm |
| Compensación telescópica | 450 mm |
Volviendo a la pregunta original
La altura de oruga ajustable con patas desiguales resuelve el problema de la postura de trabajo del equipo en pendiente y la alineación del orificio del pilote; los parámetros correspondientes son extensión de altura de oruga de 1200 mm, inclinación de torre de 120°, brazo oscilante doble cilindro izquierda-derecha y compensación telescópica de 450 mm. Lo que no puede sustituir también es claro: plataforma de construcción, evaluación de capacidad de carga del suelo, juicio de estabilidad en condiciones de pendiente transversal y suelo blando, y manejo de desniveles que exceden el rango de ajuste. Si 'sirve para todo' depende de la pendiente medida del proyecto, la distribución de pilotes, el estrato y las condiciones de camino en el sitio; estos deben verificarse punto por punto. Este sitio no proporciona umbrales de pendiente ni valores de determinación de estabilidad, por lo que no es adecuado inferirlos directamente de los parámetros.
