En la información del PV390 hay un conjunto de cifras interrelacionadas: diámetro de perforación de 80–600 mm y profundidad de perforación de 0–6 m. Estos dos rangos no son dos parámetros aislados, sino que juntos delimitan el límite operativo de esta hincadora fotovoltaica hidráulica sobre orugas. También aparecen en la información el par del reductor de 13000 N·m, la velocidad de rotación de la barra de perforación de 90 r/min, el motor Yuchai de cuatro cilindros de 85 kW, la inclinación del mástil de 120°, la compensación telescópica frontal-trasera de 50 cm, las placas de oruga de 400 mm y el ángulo de ascenso de 35°. Este artículo se desarrolla según lo que cada uno de estos grupos de cifras restringe y lo que delimitan en conjunto, sin hacer promesas de eficiencia más allá de la información disponible.

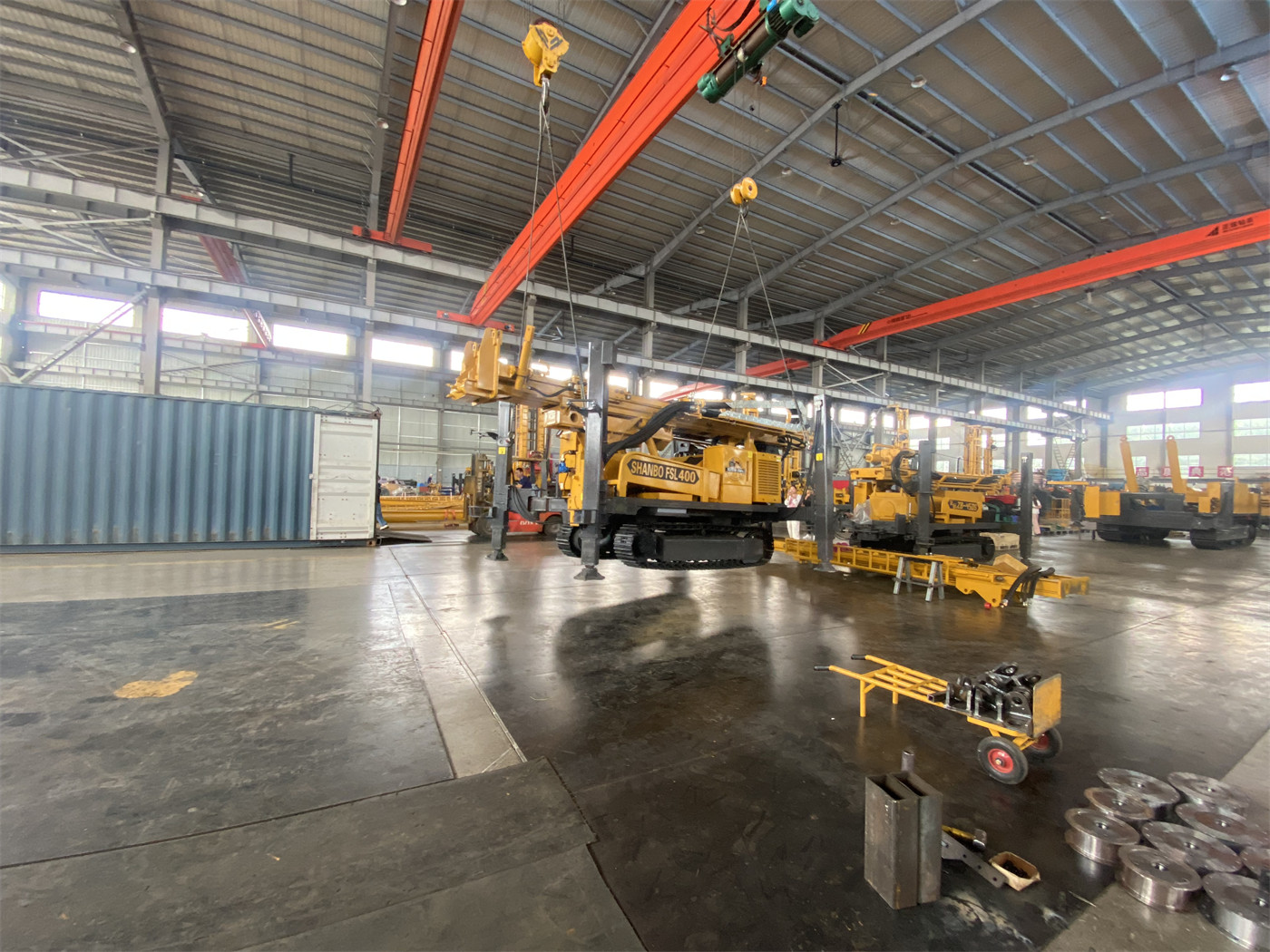

Primero, los dos rangos: 80–600 mm y 0–6 m
El diámetro de perforación de 80–600 mm cubre un rango amplio. Los diámetros menores corresponden a la perforación previa de los puntos de anclaje de los soportes fotovoltaicos convencionales, mientras que los diámetros mayores se utilizan para tipos de pilotes que requieren una base de mayor diámetro o para necesidades de guiado. La información no proporciona las herramientas de perforación recomendadas ni la secuencia de perforación por etapas para cada diámetro, por lo que el método de perforación para un diámetro específico debe confirmarse según la forma de cimentación del proyecto y los planos de diseño.
La profundidad de perforación se establece en 0–6 m, lo que apunta a cimentaciones de pilotes fotovoltaicos y obras de cimentación superficial, no a la construcción de pozos profundos. Esto excluye directamente su uso como equipo para perforaciones profundas. La información también especifica que para soportes fotovoltaicos convencionales, postes de cercas y otros proyectos de cimentación superficial se pueden seleccionar herramientas de perforación según la profundidad de diseño; es decir, 6 m es el rango de profundidad para este uso, no un valor de profundidad aplicable a todas las formas de cimentación.
¿Dónde actúa la cifra de par de 13000 N·m?
Los 13000 N·m se refieren al par nominal del reductor, que corresponde a una velocidad de rotación de la barra de perforación de 90 r/min. Describe la capacidad de rotación que el sistema de rotación transmite a la herramienta de perforación, dentro del eslabón de rotación de la cadena cinemática. La explicación de este punto en la información es: para diámetros grandes, suelos densos y estratos con grava, un par mayor ayuda a mantener la rotación, pero el avance real depende del tipo de broca, la estructura del estrato y el control de la penetración.
En otras palabras, este valor puede utilizarse para determinar si el equipo cumple las condiciones básicas para mantener la rotación en un diámetro o estrato determinado, pero no debe interpretarse como la velocidad de avance para una profundidad de perforación concreta, ni convertirse en la capacidad de carga de la cimentación del pilote. La información no proporciona configuraciones de par escalonado ni de doble modo de trabajo, por lo que tampoco existe una descripción de cambio de marcha de par según el estrato.
El mástil, el brazo oscilante y la compensación telescópica resuelven la postura, no la capacidad de paso
El rango de inclinación del mástil del PV390 es de 120°, utiliza un brazo oscilante izquierdo-derecho de doble cilindro y cuenta con una compensación telescópica frontal-trasera de 50 cm. Estos tres elementos juntos apuntan a lo mismo: ajustar la postura de perforación y completar el alineamiento del punto de perforación una vez que el equipo está estabilizado, sin necesidad de mover repetidamente la máquina completa.
- Inclinación del mástil de 120°, para ajustar el ángulo de perforación según la pendiente y los requisitos del punto de anclaje;
- Brazo oscilante izquierdo-derecho de doble cilindro, para el ajuste de posición lateral una vez estabilizado el equipo;
- Compensación telescópica frontal-trasera de 50 cm, para el ajuste longitudinal fino del punto de anclaje.
La información relaciona estos tres elementos con «múltiples puntos de anclaje, terrenos en pendiente y posturas de construcción complejas», y señala que la regulación multiángulo puede reducir los desplazamientos repetidos de la máquina completa, lo que resulta más práctico en áreas fotovoltaicas con relieves pronunciados. Cabe señalar que la capacidad de ajuste de postura y la capacidad de superación de obstáculos no son el mismo tipo de indicador. La viabilidad de la construcción en pendiente también depende de la combinación de adherencia de las orugas, condiciones de pendiente transversal, tipo de suelo y centro de gravedad de la máquina; la información no proporciona datos de estabilidad lateral.
La segunda restricción del alcance de aplicación: las condiciones del chasis
El PV390 utiliza un chasis de orugas con placas de 400 mm de ancho y un ángulo de ascenso indicado de 35°. Las placas de oruga de 400 mm sirven para distribuir la presión sobre el suelo y mejorar la adherencia en caminos de tierra, césped, grava y pendientes; en comparación con un chasis de ruedas, la estructura de orugas es más adecuada para los desplazamientos cortos y frecuentes dentro de la obra fotovoltaica.
Respecto al valor de 35°, la propia información aclara que: la construcción real en pendiente debe considerar de forma integral la pendiente transversal, el grado de humedad del suelo, el tipo de terreno y el centro de gravedad de la máquina, y no debe tomarse el ángulo máximo de ascenso como única base para la seguridad de desplazamiento. Este párrafo es una limitación de las condiciones de uso indicada por el fabricante y forma parte del juicio sobre el alcance de aplicación de este artículo.
Limitaciones operativas bajo diferentes condiciones geológicas
La información ofrece explicaciones para cada tipo de estrato, que pueden analizarse según dos factores: la resistencia a la perforación y el estado de las paredes del pozo:
| Estrato | Explicación de la información |
|---|---|
| Suelo | Adecuado para perforación previa convencional de cimentaciones fotovoltaicas y construcción de puntos de anclaje |
| Loess | Ajustar los parámetros de perforación según la densidad y el contenido de humedad |
| Arcilla | Prestar atención al embotamiento de la broca y a la evacuación deficiente de detritos |
| Arena con grava | Seleccionar la herramienta de perforación según el tamaño de partícula y el grado de densidad |
| Capa de relleno con residuos | Enfocarse en prevenir objetos extraños, huecos y bloqueos localizados |
| Roca fuertemente meteorizada y capas rocosas | Tras cambiar a una herramienta de impacto, puede utilizarse para la construcción en estratos correspondientes |
El equipo utiliza un sistema de presión por cadena, que proporciona fuerza de avance continua a la herramienta de perforación. La información advierte que, al encontrar grava, capas de relleno o roca fuertemente meteorizada, se debe controlar el avance según la carga de rotación y el estado de la herramienta, evitando una presión excesiva que cause desviación del pozo, atascamiento de la broca o impactos excesivos en la herramienta; ante impactos anómalos o aumentos repentinos de la carga de rotación, se debe extraer la broca y revisar oportunamente.
En cuanto a las capas rocosas, la información original especifica claramente que, tras cambiar a una herramienta de impacto, puede utilizarse para roca fuertemente meteorizada y capas rocosas, pero no proporciona el modelo del martillo de impacto ni la energía de impacto, por lo que este artículo no emite conclusiones sobre la eficiencia específica en condiciones de roca dura.

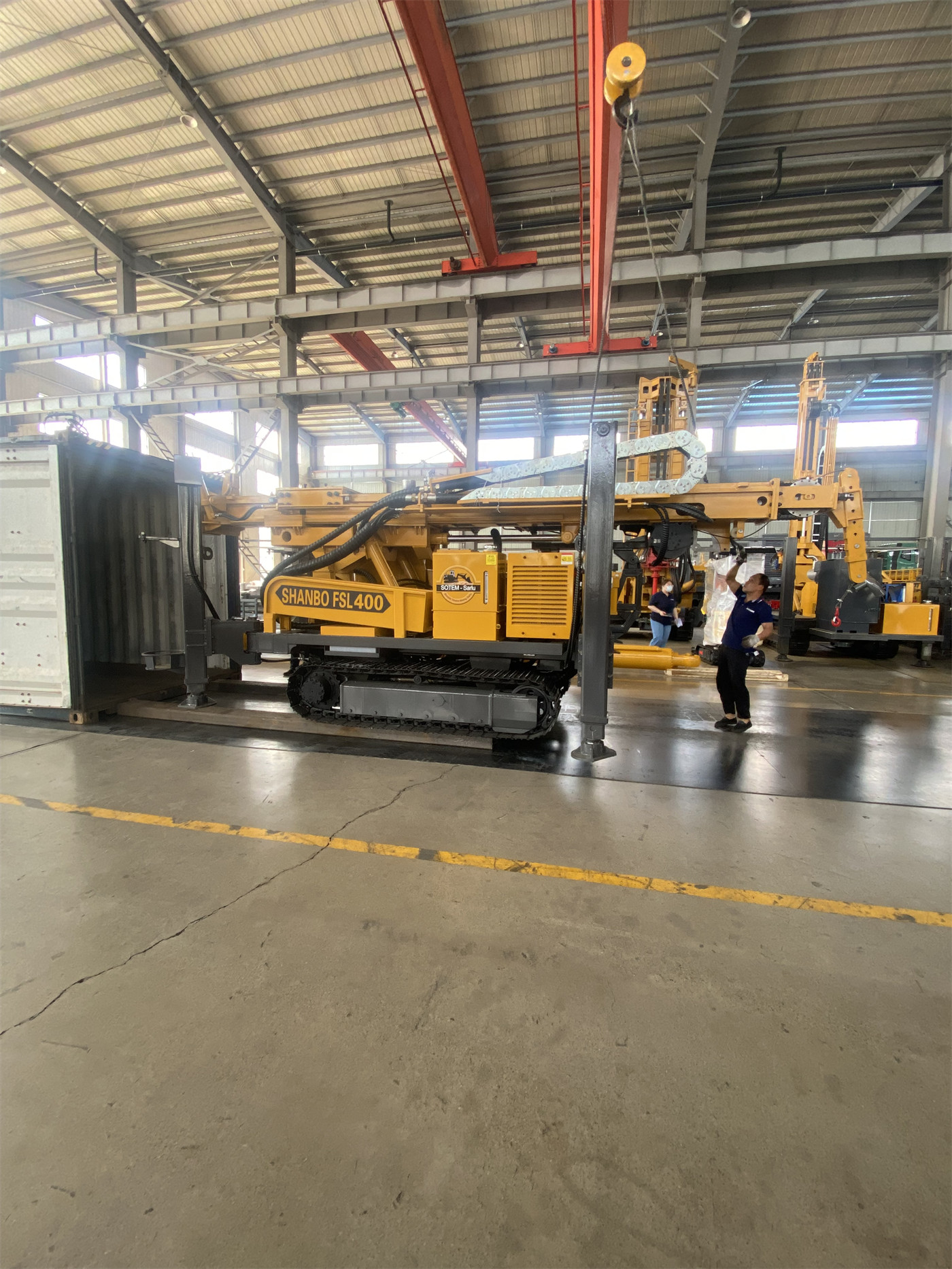

Principales parámetros técnicos
| Parámetro | Valor |
|---|---|
| Modelo de producto | PV390 |
| Tipo de equipo | Hincadora fotovoltaica hidráulica sobre orugas de cuatro cilindros |
| Dimensiones totales | 5200 × 2300 × 2650 mm |
| Motor | Yuchai de cuatro cilindros, 85 kW |
| Bomba principal | Bomba triple 40 / 40 / 32 |
| Motor de traslación | TM09 |
| Reductor | Reductor de estrella interna, par 13000 N·m |
| Velocidad de rotación de la barra de perforación | 90 r/min |
| Diámetro de perforación | 80–600 mm |
| Profundidad de perforación | 0–6 m |
| Método de presión | Presión por cadena |
| Inclinación del mástil | 120° |
| Oscilación del mástil | Brazo oscilante izquierdo-derecho de doble cilindro |
| Compensación telescópica frontal-trasera | 50 cm |
| Ancho de placa de oruga | 400 mm |
| Ángulo de ascenso | 35° |
| Tipo de chasis | Sobre orugas |
Puntos a confirmar cuando se supera este conjunto de parámetros
Al reunir el diámetro, la profundidad de perforación, el ajuste de postura, el chasis y las indicaciones geológicas, se puede determinar que el alcance de aplicación del PV390 se concentra en la perforación previa de cimentaciones de soportes fotovoltaicos, la perforación de pozos y la construcción de pilotes con los accesorios correspondientes. La información original dice: «adecuado para perforación previa de cimentaciones fotovoltaicas en suelo y montaña», y no lo describe como equipo para perforaciones profundas o para pozos con múltiples procesos.
A continuación se presentan los aspectos no cubiertos por la información que deben confirmarse a nivel de proyecto, con el fin de evitar tomar los límites de los parámetros como una aplicación incondicional:
- La distancia de ajuste lateral concreta correspondiente a la compensación telescópica de 50 cm y al ángulo de oscilación del mástil; la información no proporciona los valores convertidos;
- El modelo de la herramienta de impacto, la energía de impacto y el rango de dureza de roca que puede perforarse;
- La combinación recomendada de herramientas de perforación y el plan de perforación por etapas para diferentes diámetros;
- Datos cuantitativos relacionados con la seguridad de desplazamiento, como la estabilidad lateral y el ángulo de pendiente transversal operable;
- La velocidad de avance real y la calidad del pozo que pueden alcanzarse en combinaciones específicas de estrato y diámetro.
La información sobre eficiencia y resultados indica que: debido a las diferencias en las condiciones geológicas reales, la forma de la herramienta de perforación, el tipo de pilote, el diámetro, el ángulo de construcción y el método de operación, la eficiencia final de perforación, la calidad del pozo y el efecto de hincado deben basarse en las condiciones del sitio y el diseño de cimentación del proyecto. Esto también se aplica a los puntos pendientes de confirmación mencionados anteriormente.
Nota sobre el modelo: el modelo de producto en la información original es SL390, y el usuario ha confirmado recientemente el modelo PV390. En este artículo se utiliza uniformemente PV390, y el resto de los parámetros técnicos se organizan según la información proporcionada.
