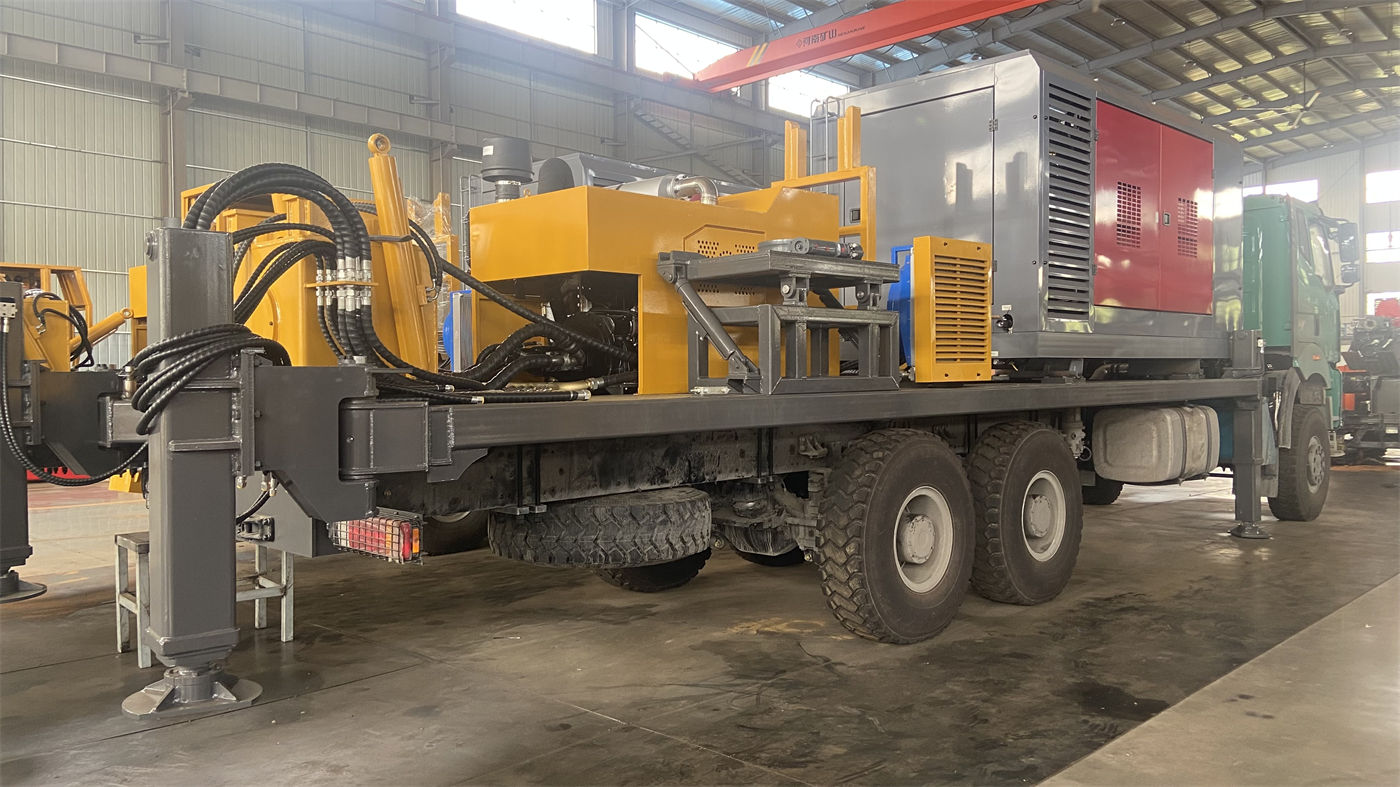

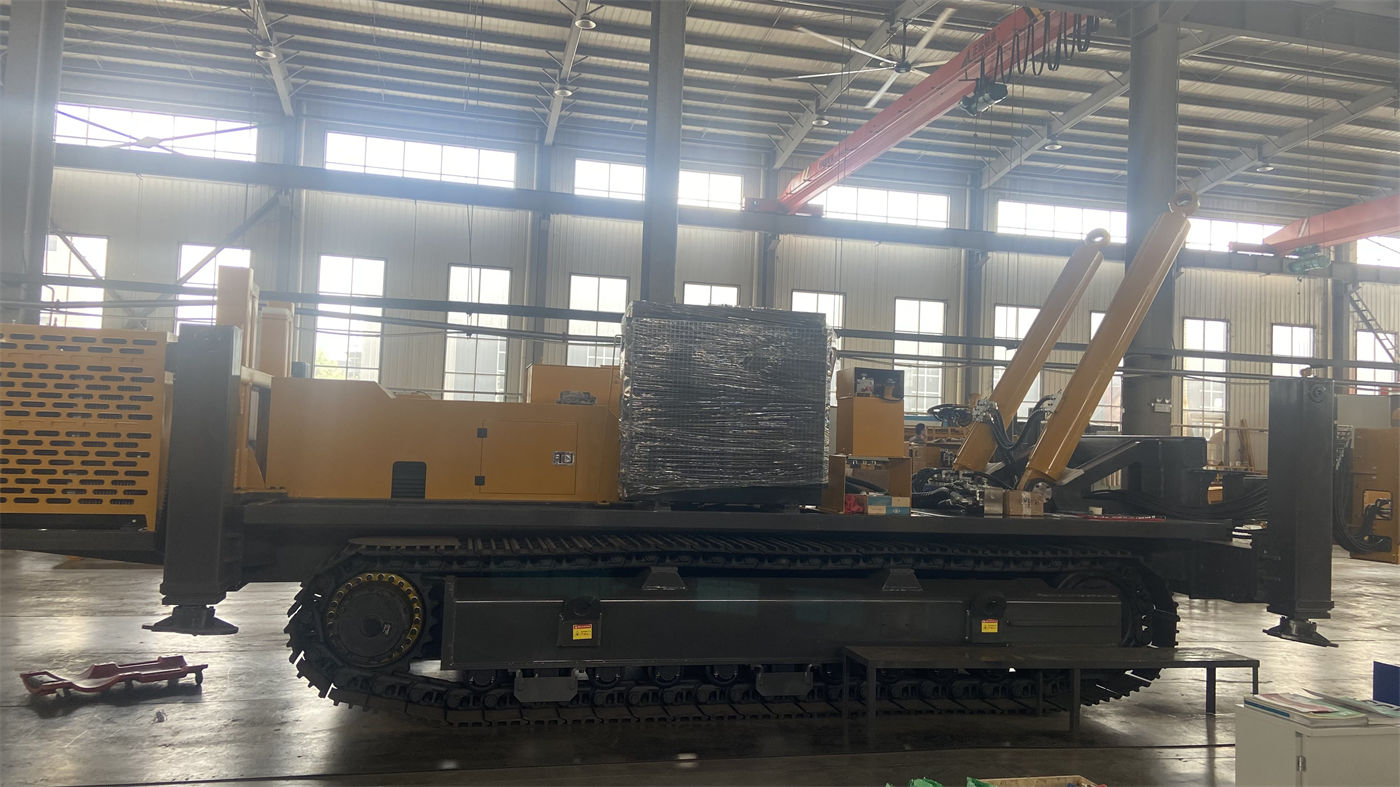

En los datos de producto de las perforadoras de pozos de agua, el sistema de rotación a menudo enumera dos conjuntos de valores de la misma dimensión: el WR400QS indica par máximo 8000/4000 N·m, correspondiente a velocidad máxima 75/150 r/min. La lectura habitual es tomar ambos lados de la barra como dos marchas: una lenta y potente, otra rápida y ahorradora de tiempo, cambiando según la situación en obra.
El problema de esta lectura no radica en el juicio de "hay marchas", sino en tomarlo como una selección de velocidad. El par y la velocidad no son dos funciones que se puedan elegir por separado; son valores correspondientes del mismo sistema de rotación en diferentes estados de salida. A continuación, tomando como muestra los datos públicos del WR400QS, se explica qué describen estos números, qué no se puede deducir de ellos, y las partes no cubiertas por los datos que deben confirmarse por separado en la etapa de compra.
Qué describe exactamente el par de doble condición
8000 N·m y 75 r/min forman un par; 4000 N·m y 150 r/min forman otro. A mayor valor de par, menor velocidad máxima correspondiente; a mayor velocidad, menor límite de par disponible. Esta es una relación de correspondencia en el extremo de salida de rotación, no dos "modos" independientes entre sí.
Puede entenderse como la descripción de los límites del mismo sistema de rotación en dos estados de salida: en un estado, el extremo de salida puede proporcionar mayor capacidad de giro, a costa de un límite de velocidad más bajo; en el otro estado, el límite de velocidad aumenta, pero la capacidad de giro disponible disminuye correspondientemente. Los datos proporcionan valores límite, que no son la salida real en cada momento ni valores que necesariamente se alcancen tras el cambio.
Por qué la denominación "marcha de bajo par, marcha de alto par" induce a error
Llamar a ambos lados marcha lenta y marcha rápida fácilmente crea la asociación de que toda la capacidad del equipo puede elegirse entre dos marchas fijas, y el resto solo depende de la preferencia del operador. Los factores que realmente afectan la resistencia a la rotación no están controlados por la marcha:
- Diámetro del agujero. El rango de diámetro de perforación del WR400QS es de 105–325 mm. Un diámetro mayor implica un aumento del área de trituración anular y un aumento de la resistencia al contacto entre la broca y el fondo del agujero.
- Estrato rocoso. Los datos indican que los estratos aplicables son estratos sueltos y rocosos, y mencionan roca meteorizada, caliza, arenisca, granito, etc., que tienen efectos diferentes sobre la resistencia a la rotación.
- Varillaje. El diámetro recomendado de varilla es de 89 / 102 mm, longitud de varilla 6 m; diferentes combinaciones de varillaje transmiten fuerzas distintas al fondo del agujero.
Cuando estas condiciones cambian, lo que se necesita no es "cambiar de marcha", sino juzgar si el estado actual de rotación está dentro de un rango razonable. Los datos no proporcionan una tabla de correspondencia directa según diámetro y estrato, ni explican los umbrales específicos de cambio.
Qué eslabones no especificados existen entre los dos valores
El par de doble condición solo describe un límite en el extremo de salida de rotación; a partir de él hay que considerar otros parámetros para formar un juicio completo:
| Parámetro | Valor en datos del WR400QS | Relación con el par |
|---|---|---|
| Par máximo / velocidad correspondiente | 8000/4000 N·m, 75/150 r/min | Dos límites de salida del mismo sistema de rotación |
| Presión axial | 4 T | Fuerza en dirección de avance, afecta la penetración de la broca en el fondo |
| Fuerza de elevación | 22 T | Capacidad de manejo de tubería y extracción/inserción, dos indicadores distintos de la capacidad de rotación |
| Potencia del motor | 103 kW | Proporciona potencia a rotación, avance, desplazamiento y sistemas auxiliares |
El par no es un número que pueda juzgarse como suficiente de forma aislada de la alimentación, elevación y potencia. Los datos no especifican cuánta potencia se desvía a otros sistemas simultáneamente en la condición de par máximo, ni proporcionan rangos de velocidad recomendados para diferentes diámetros de agujero.
Los requisitos de velocidad para martillo de fondo y rotación con lodo no son lo mismo
Los datos muestran que el WR400QS puede utilizar perforación con martillo DTH y también admite rotación con lodo; ambos procesos tienen necesidades diferentes de estado de rotación. En perforación con martillo DTH se recomienda presión de trabajo de 1.2–3.5 MPa y consumo de aire de 16–55 m³/min; la trituración del estrato se realiza principalmente por impacto, y la rotación se encarga de girar la broca y renovar las posiciones de corte; la rotación con lodo se utiliza en estratos sueltos como capa de suelo, arcilla, arena, etc., y el medio de circulación se encarga simultáneamente de la estabilización de pared y el transporte de detritos.
Interpretar el par de doble condición como "dos marchas rápida y lenta, cambiar según el estado de ánimo" es especialmente propenso a errores entre estos dos procesos, porque el proceso mismo es una de las principales bases para cambiar el estado de rotación, y no al revés. Los datos no proporcionan los rangos de velocidad recomendados para cada uno de los dos procesos.
Juicios que los datos pueden respaldar y juicios que no pueden respaldar
Según los datos públicos del WR400QS de este sitio, se puede afirmar claramente que:
- El sistema de rotación tiene dos valores de par máximo, 8000 N·m y 4000 N·m, correspondientes a velocidades máximas de 75 r/min y 150 r/min respectivamente.
- Estos dos valores provienen del mismo sistema de rotación, no de dos dispositivos independientes.
- La descripción textual de baja velocidad y alto par apunta a condiciones de gran diámetro, roca dura y alta carga; la descripción textual de mayor velocidad apunta a etapas de perforación con resistencia relativamente menor.
Los juicios que los datos no pueden respaldar incluyen: qué marcha debe usarse bajo un diámetro y estrato específicos; si existe un estado intermedio o ajuste automático entre las dos marchas; si se puede trabajar continuamente durante largos períodos en la condición de par máximo; y si tras cambiar a mayor velocidad hay restricciones adicionales para los sistemas de elevación y alimentación. Todo esto debe confirmarse por escrito con el fabricante en la etapa de compra.
Puntos que vale la pena incluir en la lista de confirmación antes de la compra
Si el proyecto utilizará el WR400QS en pozos con grandes variaciones de diámetro y estrato, se pueden plasmar por escrito los siguientes puntos en la etapa de confirmación técnica:
- El estado de salida de rotación recomendado para diferentes rangos de diámetro de perforación, y la base para determinar la posición de cambio.
- Los requisitos de temperatura del aceite hidráulico, tiempo de trabajo continuo y disipación de calor al usar la salida de mayor par en secciones de roca dura o gran diámetro.
- Los principios de configuración de parámetros de rotación para perforación con martillo DTH y rotación con lodo.
- Cómo verificar en la aceptación la relación entre la salida real del sistema de rotación y los valores nominales de los datos.
Estos contenidos no afectan la exactitud de los valores del par de doble condición en sí, pero determinan si se pueden usar correctamente. Leer la barra como dos marchas es solo el primer paso; la parte restante no está completamente escrita en los datos.
