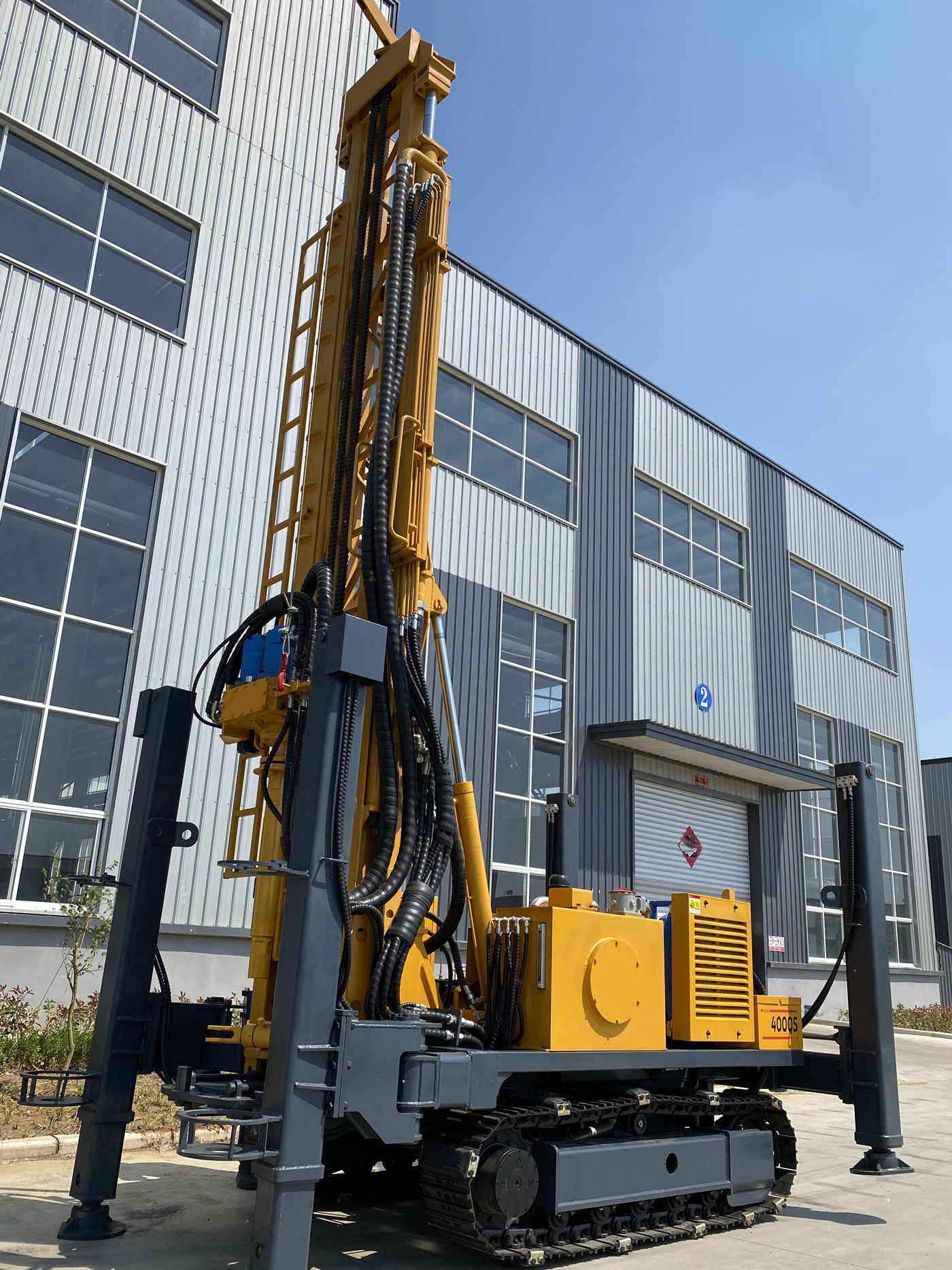

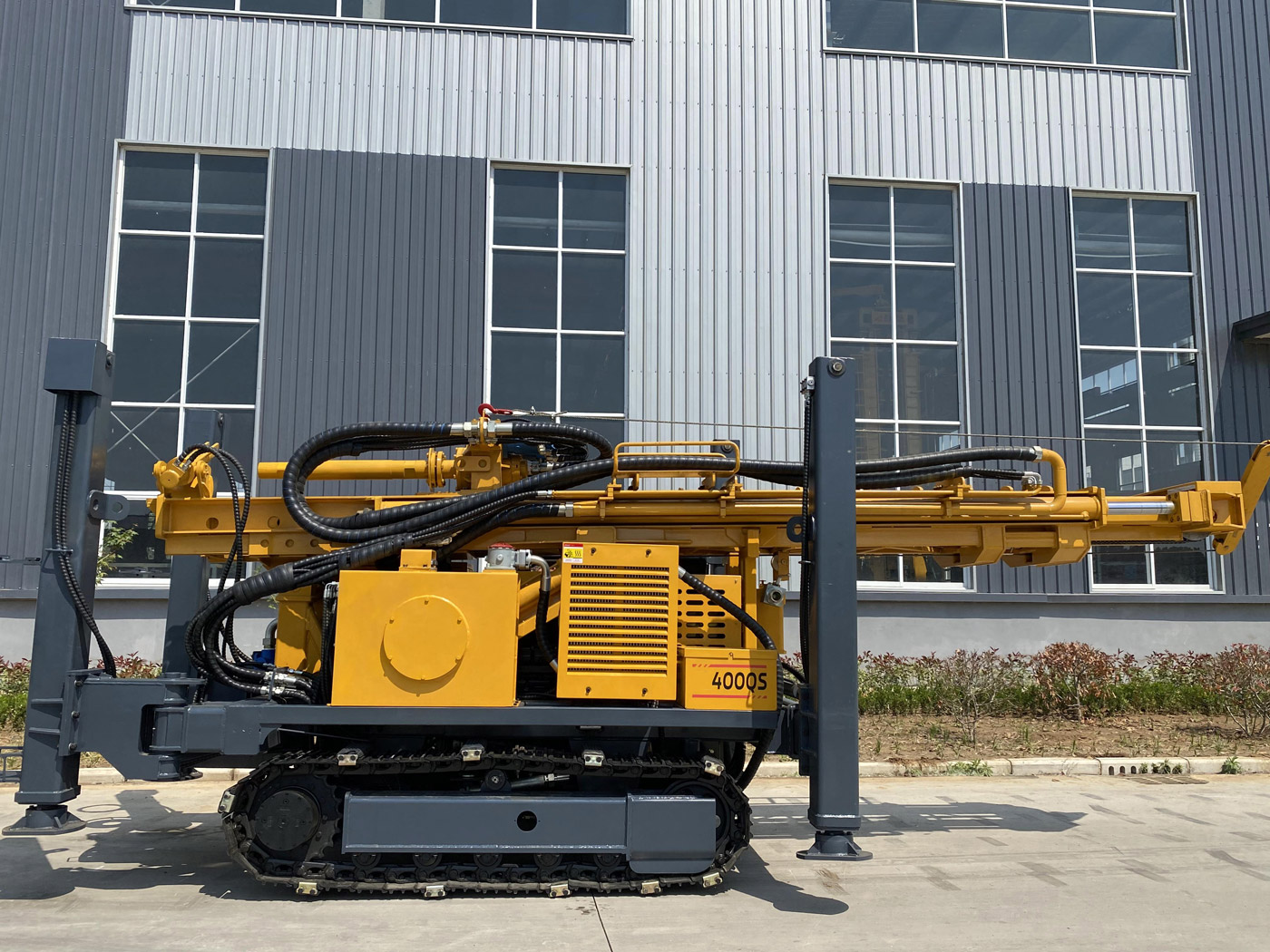

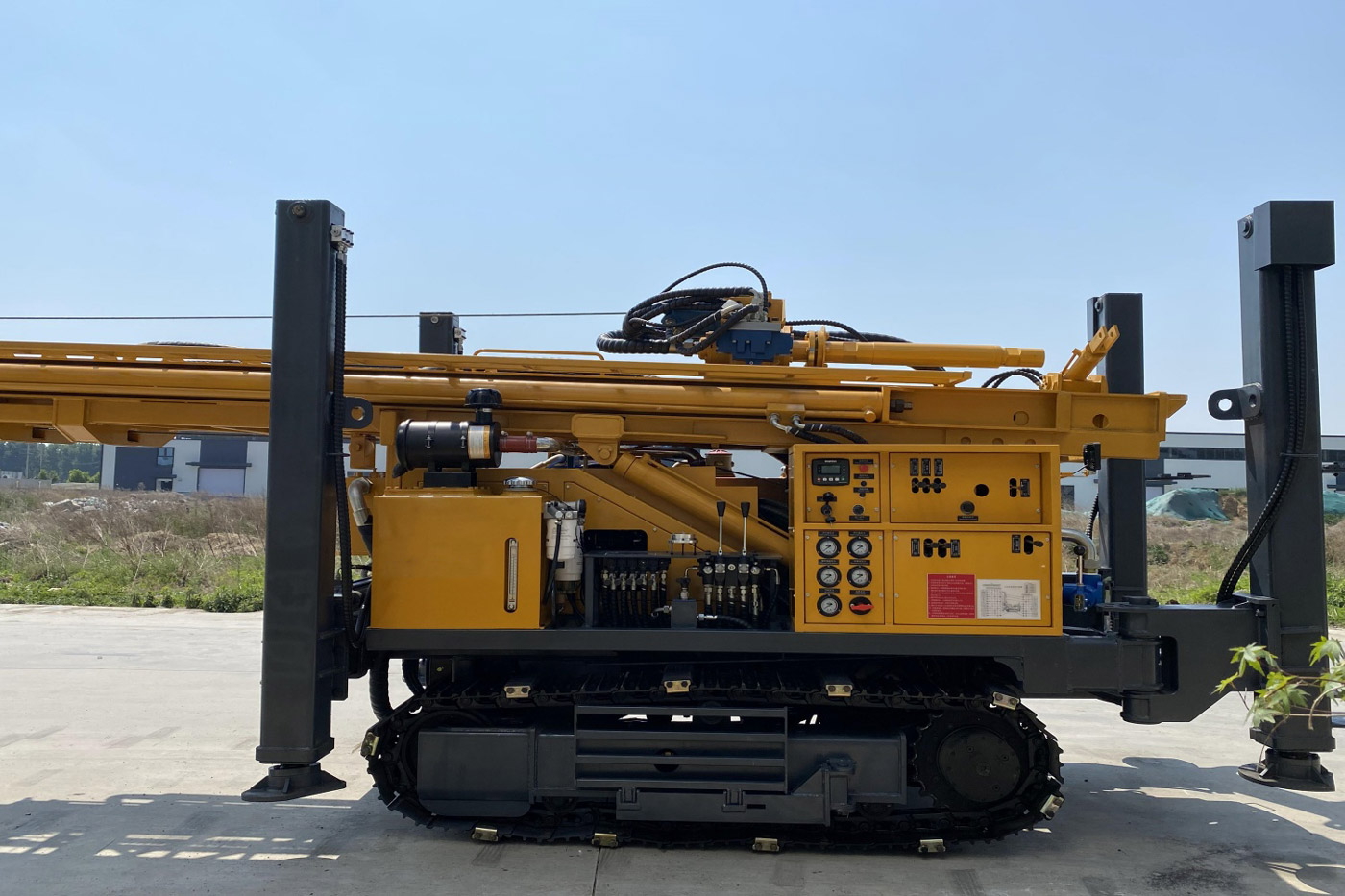

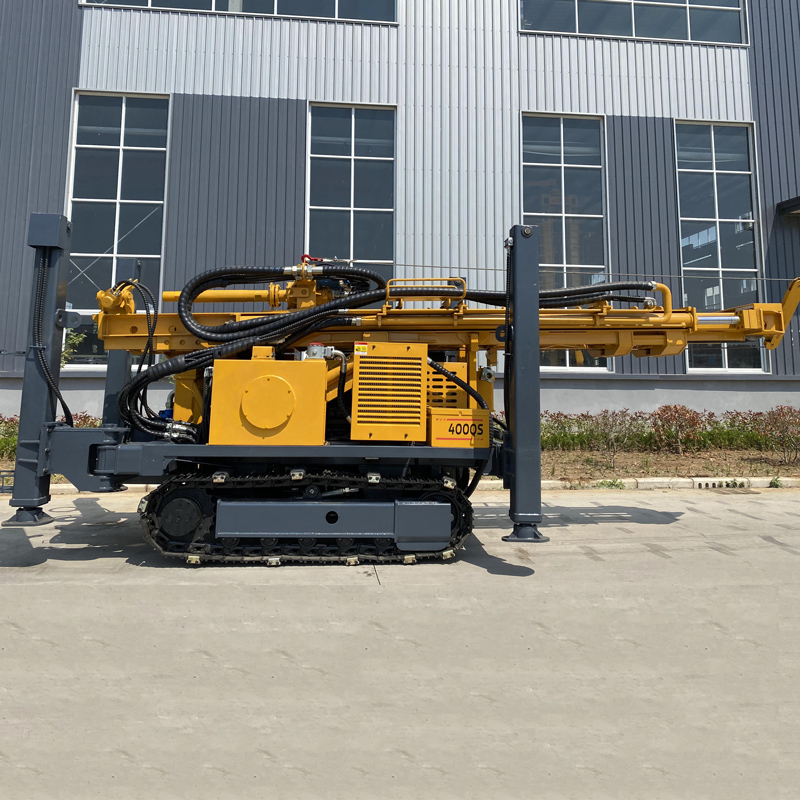

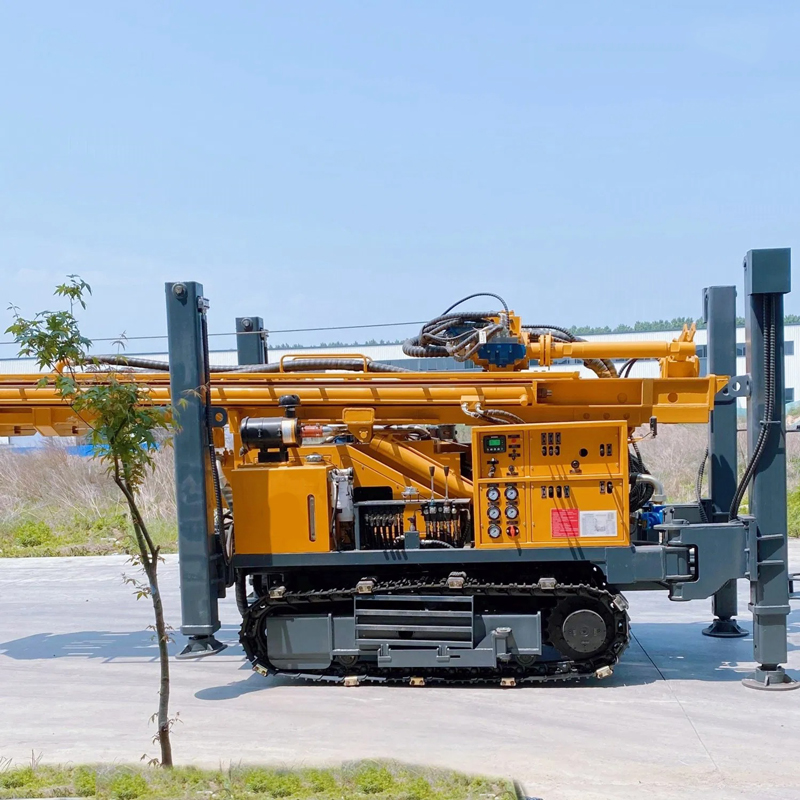

Perforadora para pozos de agua sobre orugas
La WR400QS es una perforadora sobre orugas totalmente hidráulica diseñada para la perforación de pozos de agua de profundidad media a profunda de nivel 400 metros. En comparación con los modelos de nivel 300 y 350 metros, mejora aún más la profundidad de perforación, la capacidad de elevación y la carga total de la máquina, y además admite directamente tuberías de 6 m, lo que la hace adecuada para riego agrícola, suministro de agua rural, suministro de agua en zonas mineras, investigación de aguas subterráneas y proyectos de profundidad media a profunda con mayores requisitos de eficiencia de construcción continua.
La profundidad máxima de perforación de 400 m y el diámetro de perforación de 105–325 mm permiten que la WR400QS cubra más necesidades de desarrollo de aguas subterráneas de profundidad media a profunda. Para zonas donde los acuíferos superficiales son inestables, el nivel freático es profundo o el proyecto requiere un mayor margen de búsqueda de agua, el equipo de nivel 400 metros ofrece más espacio de construcción que los modelos convencionales de 300 metros, pero la profundidad final del pozo aún debe determinarse según las condiciones hidrogeológicas locales.
Este equipo admite directamente tuberías de 6 m, con diámetros recomendados de 89 / 102 mm. El principal valor de las tuberías largas es reducir la frecuencia de conexión, lo que es especialmente evidente en proyectos de pozos de agua de nivel 300–400 metros. Para los equipos de construcción, menos operaciones de conexión y desconexión de tuberías significan menos tiempo auxiliar y también pueden reducir la carga de mano de obra causada por el manejo frecuente.
La WR400QS ofrece una fuerza de elevación de 22 T, claramente superior a la de las perforadoras de pozos de agua pequeñas y medianas convencionales. A medida que aumenta la profundidad del pozo, el peso propio de la tubería, la fricción de la pared del pozo y el peso del revestimiento también aumentan; una mayor capacidad de elevación favorece las maniobras normales de bajada y extracción, la recuperación de herramientas de perforación y el manejo del revestimiento. Sin embargo, en caso de atascamiento, reducción del diámetro o desprendimiento de la pared del pozo, se debe priorizar la limpieza del pozo y el ajuste del proceso en lugar de depender únicamente de la fuerza máxima de elevación para forzar la extracción.
El par máximo del sistema de rotación es de 8000 / 4000 N·m, correspondiente a velocidades máximas de 75 / 150 r/min. La baja velocidad y alto par es más adecuada para diámetros grandes, roca dura y condiciones de alta carga; la velocidad más alta es adecuada para etapas de perforación con menor resistencia. En obra se debe seleccionar el modo adecuado según el diámetro, las herramientas de perforación y los cambios en el estrato rocoso, evitando el uso fijo de una sola velocidad durante largos períodos.
La presión axial de referencia es de 4 T, la velocidad de avance rápido es de 56 m/min y la velocidad de elevación rápida es de 29 m/min. La presión axial se utiliza principalmente para el control de avance de las herramientas de perforación, mientras que el avance rápido y la elevación rápida se usan más para el retorno de la cabeza motriz, la manipulación de tuberías y movimientos no relacionados con la perforación. La velocidad real de penetración en el estrato aún depende del terreno, la broca, el martillo de fondo y la capacidad del compresor de aire.
Al utilizar perforación con martillo de fondo DTH, la presión de trabajo recomendada es de 1.2–3.5 MPa y el consumo de aire de 16–55 m³/min, compatible con martillos de fondo de las series de media y alta presión. Para diámetros mayores, roca dura intacta o condiciones de gran altitud, a menudo es más importante que el compresor de aire tenga suficiente caudal que simplemente alcanzar el valor de presión.
Al entrar en estratos de roca meteorizada, caliza, arenisca, granito, etc., se puede seleccionar el martillo de fondo y la broca según la dureza de la roca y el diámetro de perforación. En roca dura intacta se debe mantener un suministro de aire estable y una rotación razonable, y limpiar oportunamente el polvo de roca en el fondo del pozo; si disminuye el retorno de detritos o la presión de aire es anormal, primero se debe determinar si hay obstrucción, fuga de aire o acumulación de detritos en el fondo del pozo.
La información muestra que la WR400QS no solo puede utilizar perforación con martillo de fondo, sino que también admite perforación rotativa con lodo. Para capas de suelo, arcilla, arena y otros estratos sueltos, la circulación de lodo ayuda a estabilizar la pared, transportar detritos y mantener el diámetro del pozo. Cuando la capa de cobertura superior es gruesa, se debe priorizar la estabilidad de la pared del pozo antes de entrar en el estrato rocoso para realizar perforación neumática con martillo de fondo.
Las zonas de fractura pueden causar desprendimientos, fugas de aire y atascamiento. En este caso se debe reducir el avance excesivo, mantener la limpieza continua del pozo y utilizar espuma, revestimiento u otras medidas auxiliares según las fugas de aire y las condiciones de la pared del pozo. Si la resistencia a la rotación de las herramientas de perforación aumenta repentinamente, se debe determinar oportunamente si hay desprendimientos o reducción del diámetro en el pozo.
Al entrar en el acuífero principal, el agua subterránea cambiará la eliminación de detritos en el pozo y el estado de funcionamiento del martillo de fondo. Se debe registrar oportunamente la profundidad de la capa de agua y ajustar el suministro de aire, la limpieza del pozo y el método de revestimiento según el caudal de afluencia. En la etapa de terminación del pozo también se deben instalar razonablemente los filtros y los tramos de sellado de agua según la ubicación del acuífero, para garantizar el efecto de bombeo posterior.
Las zonas mineras a menudo necesitan agua para uso doméstico, supresión de polvo, limpieza de equipos y producción auxiliar. El chasis sobre orugas de la WR400QS es adecuado para caminos de grava en zonas mineras y terrenos generalmente irregulares, y la profundidad de perforación de nivel 400 metros puede cubrir capas de agua subterránea más profundas, por lo que es especialmente adecuada para proyectos de suministro de agua en campamentos mineros, bases de exploración y zonas mineras a cielo abierto.
Para tierras de cultivo, huertos y zonas de invernadero con niveles freáticos profundos, la perforadora de nivel 400 metros puede proporcionar un mayor margen de profundidad para la búsqueda de agua. La tubería de 6 metros reduce el número de conexiones, lo que es adecuado para la construcción continua de múltiples pozos de riego. El diámetro real del pozo y el tipo de bomba deben diseñarse individualmente según el caudal previsto y la escala de riego.
En aldeas y zonas remotas con cobertura insuficiente de la red de suministro centralizado, la WR400QS puede utilizarse para pozos de suministro de agua a nivel de aldea, escuelas, clínicas y desarrollo de aguas subterráneas en pequeñas comunidades. El equipo utiliza motor diésel y chasis sobre orugas, con poca dependencia de una fuente de energía fija en el sitio, por lo que es más adecuado para proyectos de pozos de agua en el campo.
Además de la terminación directa de pozos, el equipo también puede utilizarse para investigación de aguas subterráneas y perforaciones hidrogeológicas generales, proporcionando referencia para la selección posterior de ubicaciones de pozos y la evaluación de aguas subterráneas mediante el registro de cambios de estratos, retorno de agua, caudal de afluencia y profundidad del pozo durante la perforación. Si el proyecto requiere muestras de testigos de alta calidad, se debe utilizar una perforadora de testigos especializada.

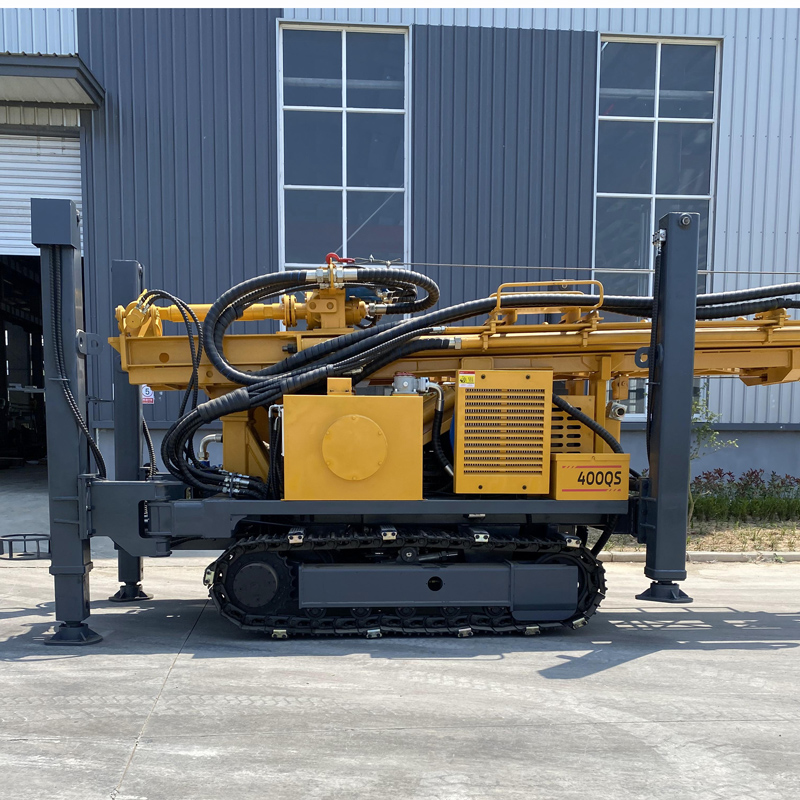

La velocidad de desplazamiento sobre orugas es de aproximadamente 3 km/h y el ángulo máximo de ascenso de referencia es de 21°. En comparación con máquinas más pequeñas, la WR400QS tiene un peso total de 8.6 T, por lo que durante el traslado se debe prestar más atención a la capacidad de carga del suelo, la estabilidad de los taludes y la ruta de transporte. Se debe mover con precaución en suelos resbaladizos, blandos y con pendientes laterales.

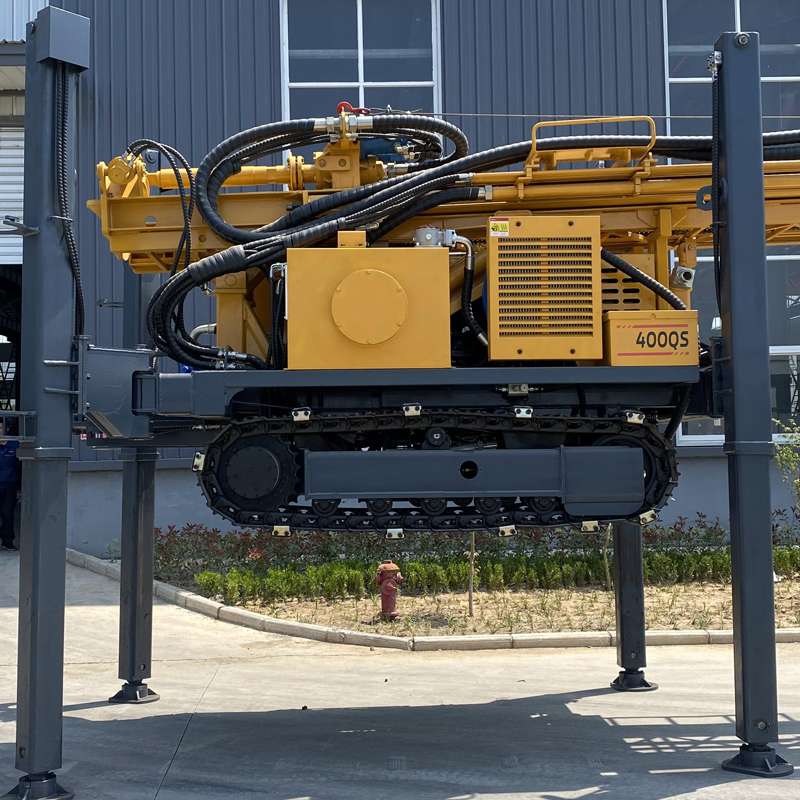

La carrera de los estabilizadores hidráulicos es de 1.6 m, y se pueden utilizar para nivelar y estabilizar el equipo. El ciclo de construcción de perforaciones de nivel 400 metros es más largo, por lo que la estabilidad del equipo durante la perforación es muy importante. En suelos blandos se deben utilizar placas de apoyo para garantizar una distribución uniforme de la fuerza en los estabilizadores y evitar asentamientos prolongados que inclinen la torre.
La WR400QS utiliza un motor Weichai de 103 kW, que proporciona potencia a la rotación, el avance, el desplazamiento sobre orugas, los estabilizadores y los sistemas auxiliares. La construcción en profundidad media y roca dura dura más tiempo, por lo que se deben limpiar periódicamente el filtro de aire y el radiador, y prestar atención a la refrigeración del motor y la calidad del combustible para evitar la pérdida de potencia en condiciones de alta carga.
La fuerza de elevación del pequeño cabrestante auxiliar es de 1.5 T, y se puede utilizar para el manejo de martillos de fondo, tuberías, herramientas de revestimiento y otros accesorios en el sitio. El uso razonable del cabrestante puede reducir la intensidad del trabajo manual, pero durante el izado se debe controlar la carga y evitar que el personal se sitúe debajo de objetos suspendidos o en la dirección de la fuerza del cable de acero.
El peso total de la máquina es de aproximadamente 8.6 T y las dimensiones exteriores son de aproximadamente 6.25 × 1.7 × 2.39 m. En comparación con equipos de pozos profundos más grandes, mantiene una estructura relativamente compacta, pero para el transporte se necesita una plataforma adecuada, puntos de fijación y rampas de carga y descarga. Las tuberías de 6 metros y otros accesorios deben fijarse por separado para evitar rodaduras y colisiones durante el transporte.
La WR400QS puede equiparse opcionalmente con bomba de lodo, bomba centrífuga, generador y bomba de espuma según el proyecto. Los proyectos en estratos sueltos prestan más atención al sistema de lodo y drenaje, los proyectos en roca dura se centran más en el martillo de fondo y el compresor de aire, y los estratos con fugas graves de aire pueden requerir asistencia de espuma. La selección según el proyecto puede reducir inversiones innecesarias en equipos.
Antes de comenzar el trabajo diario se deben revisar el motor, el sistema hidráulico, la cabeza giratoria, las orugas, los estabilizadores, las tuberías y las mangueras de aire de alta presión; durante la perforación con martillo de fondo, verificar la lubricación del martillo y el estado del compresor de aire; durante la perforación con lodo, prestar atención a si la circulación es fluida; después de finalizar la construcción, limpiar oportunamente el lodo, el polvo y los detritos de roca, y revisar las roscas de las tuberías, los conectores hidráulicos y las piezas de desgaste.
Debido a las diferencias en las condiciones geológicas reales, las herramientas en el pozo, el ángulo de perforación y los métodos de operación, la eficiencia final de perforación, la profundidad y el efecto de terminación del pozo deben basarse en las condiciones reales del sitio.
| Parámetro | Valor |
|---|---|
| Parámetros básicos | |
| Modelo de producto | WR400QS |
| Tipo de equipo | Perforadora de pozos de agua sobre orugas totalmente hidráulica |
| Profundidad máxima de perforación | 400 m |
| Diámetro de perforación | 105–325 mm |
| Estratos aplicables | Estratos sueltos y rocosos |
| Configuración de tubería | |
| Longitud de tubería | 6 m |
| Diámetro de tubería recomendado | 89 / 102 mm |
| Sistema de rotación y avance | |
| Presión axial | 4 T |
| Fuerza de elevación | 22 T |
| Velocidad de elevación rápida | 29 m/min |
| Velocidad de avance rápido | 56 m/min |
| Par máximo de rotación | 8000 / 4000 N·m |
| Velocidad máxima de rotación | 75 / 150 r/min |
| Fuerza de elevación del cabrestante auxiliar | 1.5 T |
| Carrera de estabilizadores hidráulicos | 1.6 m |
| Compatibilidad del sistema neumático | |
| Presión de trabajo recomendada | 1.2–3.5 MPa |
| Consumo de aire recomendado | 16–55 m³/min |
| Martillo de fondo compatible | Series de media y alta presión |
| Sistema de potencia | |
| Marca del motor | Weichai |
| Potencia del motor | 103 kW |
| Parámetros de desplazamiento y de la máquina completa | |
| Velocidad de desplazamiento | 3 km/h |
| Ángulo máximo de ascenso | 21° |
| Peso total de la máquina | 8.6 T |
| Dimensiones exteriores | 6.25 × 1.7 × 2.39 m |
| Métodos de perforación | |
| Perforación rotativa hidráulica con cabezal superior | Adecuada para pozos de agua convencionales y construcción con diferentes diámetros |
| Perforación con martillo de fondo DTH | Adecuada para roca meteorizada, roca fisurada y estratos rocosos relativamente intactos |
| Perforación rotativa con lodo | Adecuada para capas de suelo, arcilla, arena y otros estratos sueltos |
| Accesorios opcionales | |
| Bomba de lodo | Opcional |
| Bomba centrífuga | Opcional |
| Generador | Opcional |
| Bomba de espuma | Opcional |
| Aplicaciones típicas | |
| Proyectos de pozos de agua | Desarrollo de aguas subterráneas para hogares, aldeas y uso general |
| Riego agrícola | Tierras de cultivo, huertos, invernaderos y zonas de cultivo a gran escala |
| Suministro de agua en zonas mineras | Agua para uso doméstico, supresión de polvo, producción auxiliar y suministro en campamentos de exploración |
| Investigación de aguas subterráneas | Investigación hidrogeológica y verificación de aguas subterráneas en perforaciones de profundidad media a profunda |
| Proyectos de profundidad media a profunda | Construcción de pozos de agua que requieren profundidad de perforación de nivel 400 m y mayor capacidad de elevación |
