Al comparar un equipo de 350 m con un proyecto concreto, lo habitual es fijarse primero en la profundidad nominal: si se prevé completar un pozo de 300 m y el equipo indica 350 m, se concluye que es suficiente. Este juicio solo cubre una de las condiciones. Los 350 m son el límite de profundidad de este equipo; que la profundidad del proyecto quede por debajo del límite es solo una condición necesaria. Si el diámetro, las especificaciones de la tubería de perforación, la resistencia dentro del pozo, la estructura de terminación o las condiciones de traslado no coinciden con la capacidad del equipo, la conclusión de que "es suficiente" no se sostiene.
A continuación se desglosan las etapas en orden de evaluación, tomando como muestra la información pública del HJH WR350SE de este sitio. El orden parte del propio pozo, luego pasa a la sarta de perforación, el avance y rotación, la potencia y los equipos complementarios, y finalmente el sitio. En cada paso se indican los juicios que la información permite sostener y lo que aún debe verificarse.
Primer paso: la profundidad y el diámetro del pozo deben considerarse en conjunto
La profundidad máxima de perforación del WR350SE es de 350 m y el diámetro de perforación es de 105–350 mm. Estos dos valores no son indicadores independientes, sino un conjunto de restricciones que se cumplen simultáneamente: la profundidad que se puede alcanzar con un diámetro determinado también depende de la formación y de la estructura de terminación.
El diámetro de perforación de 105–350 mm corresponde al rango de perforación. Las especificaciones de la tubería de revestimiento, el diámetro exterior de la bomba sumergible y el caudal previsto determinan el diámetro final, y solo entonces se puede evaluar si ese diámetro puede avanzar sin problemas hasta la profundidad de diseño en las condiciones geológicas del proyecto. La información no proporciona una tabla que relacione diferentes diámetros con las profundidades alcanzables correspondientes, por lo que no se puede deducir de "350 m + 350 mm" que "con un diámetro de 350 mm también se pueden alcanzar 350 m". Esto debe confirmarse con los datos hidrogeológicos y con el fabricante.
Las formaciones aplicables indicadas en la información son "formaciones sueltas y rocosas". Esta es una descripción amplia; el espesor de la capa de cobertura, la dureza de la roca y el grado de desarrollo de fisuras afectan la profundidad final real. La profundidad que puede alcanzar el mismo equipo en un pozo dominado por capas de cobertura no es la misma que en uno dominado por roca dura.
Segundo paso: las especificaciones de la tubería de perforación y el entubado se definen primero
El WR350SE admite tuberías de perforación de 3 m y 6 m de longitud, con diámetros recomendados de 89 / 102 mm. La elección de estas especificaciones no solo afecta el número de conexiones.
- Tubería de 3 m: cada tubo es más corto y ligero, lo que facilita su disposición en proyectos con condiciones de transporte limitadas, espacios reducidos o pendientes pronunciadas; a cambio, aumenta el número de conexiones y el tiempo auxiliar.
- Tubería de 6 m: reduce el número de conexiones y permite períodos de perforación continua más largos, adecuados para organizaciones que necesitan completar un avance considerable en un día; sin embargo, exige mayores requisitos de espacio libre en el sitio y de perfil de transporte.
La elección entre diámetros de tubería de 89 mm y 102 mm debe verificarse junto con el diámetro del pozo, la profundidad y el torque de trabajo, y no basarse únicamente en "cuanto más grueso, mejor". La información no proporciona recomendaciones de emparejamiento entre diferentes diámetros de tubería y diferentes diámetros y profundidades de pozo; esto debe plantearse durante la solicitud de cotización.
Las operaciones de entubado están relacionadas con la capacidad de elevación. La información indica que la fuerza de elevación de 16 T "puede satisfacer la mayoría de las operaciones de bajada y extracción de tubería, recuperación de martillo de fondo y parte de las operaciones de entubado en proyectos de pozos de agua de 350 m". La expresión "parte de las operaciones de entubado" es limitativa; las especificaciones concretas del entubado y la profundidad de instalación deben verificarse por separado.
Tercer paso: la fuerza de elevación, el torque y la velocidad de rotación deben leerse en conjunto

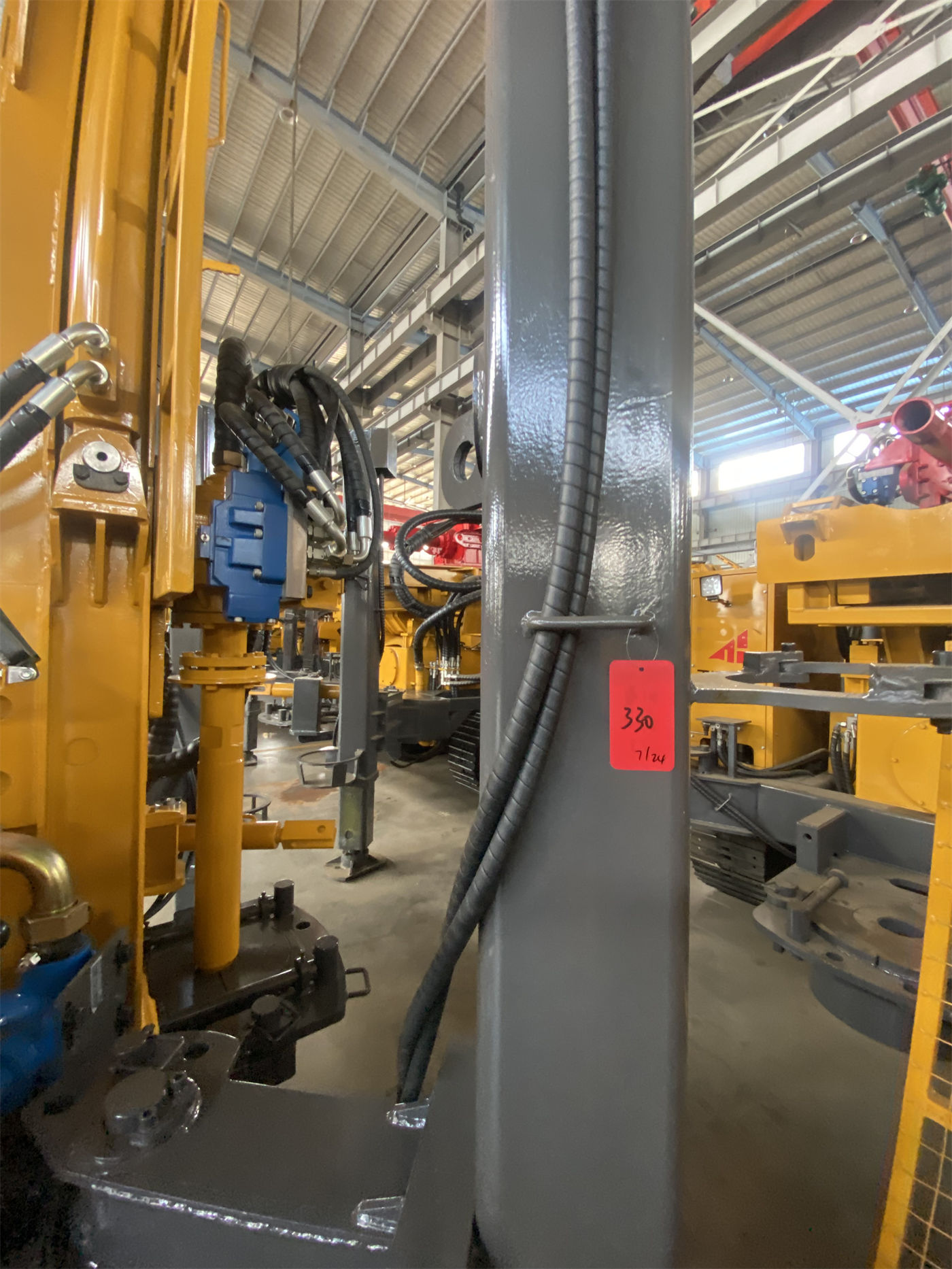

El sistema de avance y rotación de este equipo presenta varios valores: fuerza de elevación de 16 T, torque máximo del sistema de rotación de 8500 / 4250 N·m, correspondiente a una velocidad máxima de rotación de 80 / 160 r/min, elevación rápida de 30 m/min y avance rápido de 55 m/min.
| Parámetro | Valor según información | Función en la evaluación |
|---|---|---|
| Profundidad máxima de perforación | 350 m | Límite de capacidad, no el objetivo de construcción de cada pozo |
| Diámetro de perforación | 105–350 mm | Se determina junto con la tubería de revestimiento, la bomba sumergible y el caudal |
| Fuerza de elevación | 16 T | Bajada y extracción de tubería, recuperación de martillo de fondo, parte del entubado |
| Torque de rotación | 8500 / 4250 N·m | Corresponde a dos condiciones de velocidad; se selecciona según la resistencia del tramo perforado |
| Velocidad de rotación | 80 / 160 r/min | Aparece en pares con el torque; no se usa de forma aislada |
| Potencia | 91 kW | Compartida entre rotación, avance, desplazamiento y acciones auxiliares |
| Presión de trabajo | 1.2–3.5 MPa | Condición DTH; verificar junto con el consumo de aire |
| Consumo de aire | 16–55 m³/min | Determina la configuración del compresor de aire |
La elevación rápida de 30 m/min y el avance rápido de 55 m/min describen velocidades de movimientos no relacionados con la perforación, utilizadas para el manejo de tuberías, el retorno de la cabeza motriz y el ajuste de herramientas. La información también proporciona una eficiencia de perforación de referencia de 10–35 m/h y aclara que el resultado real depende de la litología, los útiles de perforación, el compresor de aire y la experiencia del operador. Tomar los 30 m/min como velocidad de avance es un error de lectura frecuente.
A medida que aumenta la profundidad del pozo, el peso propio de la tubería de perforación y la fricción con las paredes del pozo se incrementan simultáneamente. La información indica que, ante una resistencia anormal al extraer la tubería, primero se debe limpiar el pozo, revisar la tubería de perforación y evaluar el estado de las paredes, en lugar de depender de la fuerza máxima de elevación para tirar con fuerza. Esta es la dirección de tratamiento claramente indicada en la información.
Cuarto paso: la potencia y la configuración neumática determinan si se puede cambiar de método
El sistema de potencia de 91 kW debe alimentar simultáneamente la rotación hidráulica, el avance, el desplazamiento sobre orugas y las acciones auxiliares; no es un valor independiente que solo sirva a la perforación. En diámetros grandes, roca dura y construcción continua, si el margen de potencia es suficiente debe evaluarse desde la perspectiva de la distribución de carga de la máquina completa; la información no proporciona un desglose de la asignación de potencia para cada movimiento.
Al cambiar a perforación con martillo DTH, se recomienda una presión de trabajo de 1.2–3.5 MPa y un consumo de aire de 16–55 m³/min, pudiendo equiparse con martillos de fondo de media y alta presión. La información exige que la selección del compresor de aire se realice considerando el diámetro del pozo, la tubería de perforación, las especificaciones del martillo de fondo, la dureza de la roca y la altitud del sitio, y señala que un caudal insuficiente provoca una evacuación deficiente de detritos, mientras que una configuración excesiva aumenta los costos de equipo y combustible. Es decir, el compresor de aire no debe seleccionarse solo según la presión máxima de trabajo del equipo, sino deducirse a partir del diámetro del pozo y las especificaciones del martillo de fondo del proyecto.
Las configuraciones opcionales incluyen bomba de lodo, bomba centrífuga, generador y bomba de espuma. La información sugiere elegir según las condiciones de trabajo: los proyectos con muchas capas sueltas prestan más atención al sistema de lodo, los proyectos de roca dura al compresor de aire y al martillo de fondo, y los proyectos sin suministro eléctrico estable pueden requerir un generador. La bomba de espuma es una configuración opcional, utilizada para parte de la perforación neumática y el tratamiento de formaciones con fugas de aire.
Quinto paso: sitio, traslado e inspección antes del inicio
El peso total de la máquina es de aproximadamente 7.5 T, las dimensiones exteriores son de aproximadamente 5.78 × 1.7 × 2.25 m, la velocidad de desplazamiento sobre orugas es de aproximadamente 2.5 km/h, el ángulo máximo de ascenso de referencia es de 21°, la carrera de los estabilizadores hidráulicos es de 1.5 m, y la fuerza de elevación del cabrestante auxiliar es de 1.1 T o 2.5 T, opcional. Estos valores determinan si se puede acceder al sitio, si se puede nivelar y si las operaciones auxiliares son suficientes.
- Antes del traslado, se deben replegar los mecanismos de trabajo y evaluar la pendiente y la capacidad portante del terreno; en superficies resbaladizas y zonas de suelo blando se debe reducir el riesgo durante el desplazamiento.
- En suelos blandos se deben colocar placas de apoyo antes de nivelar con los estabilizadores, para evitar que el asentamiento durante la construcción afecte la inclinación del pozo y la estabilidad de la torre.
- En proyectos con muchas necesidades de entubado, martillo de fondo o izaje, el cabrestante auxiliar puede seleccionarse con una capacidad mayor según la situación real.
Las inspecciones diarias indicadas en la información incluyen el sistema hidráulico, la cabeza rotatoria, las orugas, los estabilizadores, la tubería de perforación y las mangueras de aire a alta presión; durante la perforación con martillo de fondo, revisar la lubricación del martillo y el estado del compresor de aire; durante la perforación con lodo, prestar atención a que la circulación sea fluida; al finalizar la construcción, limpiar el lodo, el polvo y los detritos de roca, y revisar las roscas de la tubería de perforación, los conectores hidráulicos y las piezas de desgaste.
Posibles resultados tras la verificación secuencial
Después de completar los cinco pasos anteriores, normalmente se llega a una de tres situaciones: que la profundidad, el diámetro y la estructura de terminación estén dentro del rango de capacidad pública del WR350SE, y que la tubería de perforación, la fuerza de elevación y la configuración neumática coincidan; o que la profundidad esté dentro del rango pero el diámetro final sea grande, la capa de cobertura sea gruesa y la resistencia esperada en el pozo sea alta, en cuyo caso debe verificarse por separado el margen de fuerza de elevación y torque; o que los requisitos del proyecto en cuanto a entubado, izaje o compresor de aire superen lo descrito en la información, y deba confirmarse con el fabricante antes de decidir.
La información en sí no proporciona la relación entre diferentes diámetros, diferentes formaciones y las profundidades alcanzables, ni una lista de modelos recomendados de compresores de aire ni una tabla de especificaciones de entubado. Estos puntos no están cubiertos por la información y deben confirmarse por escrito durante la etapa de cotización. Finalmente, la información también aclara que, debido a las diferencias en las condiciones geológicas reales, los útiles de perforación, el ángulo de perforación y los métodos de operación, la eficiencia final de perforación, la profundidad y el resultado de terminación del pozo deben basarse en las condiciones reales del sitio.
