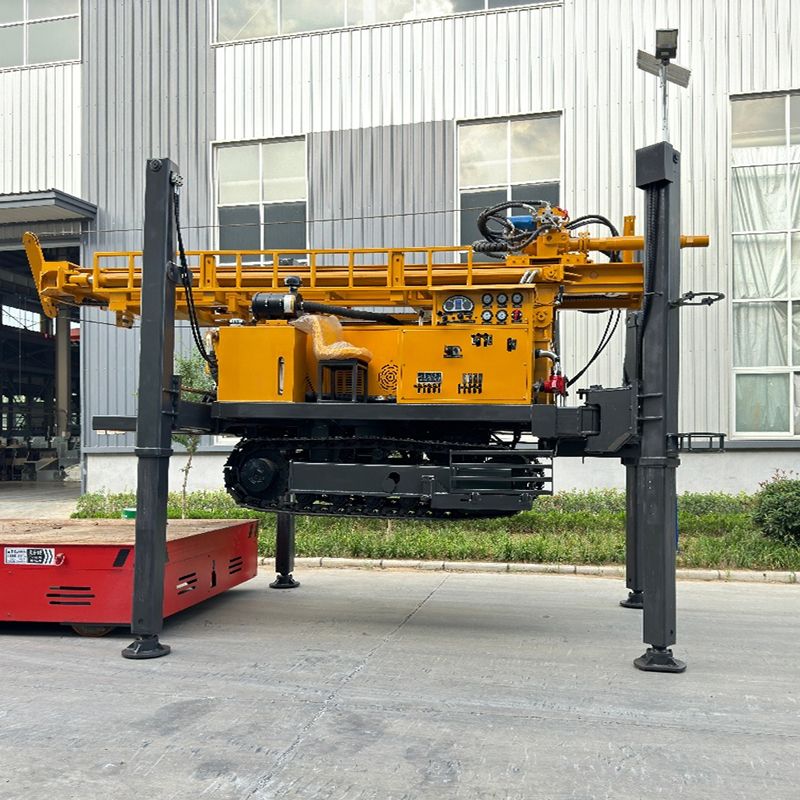

Perforadora para pozos de agua sobre orugas
La WR350SE es una perforadora de pozos de agua sobre orugas que equilibra una profundidad de perforación de 350 m, la configuración de tuberías de 3 m / 6 m y el costo de inversión del equipo. Pertenece a la combinación de las series S y E: la serie S se centra en la compatibilidad con tuberías más largas y la reducción del número de conexiones, mientras que la serie E enfatiza una alta relación calidad-precio y una menor inversión de compra. Para los usuarios que necesitan operaciones continuas y no desean pasar directamente a equipos de pozos profundos más grandes, este modelo es más adecuado para proyectos convencionales de pozos de profundidad media.

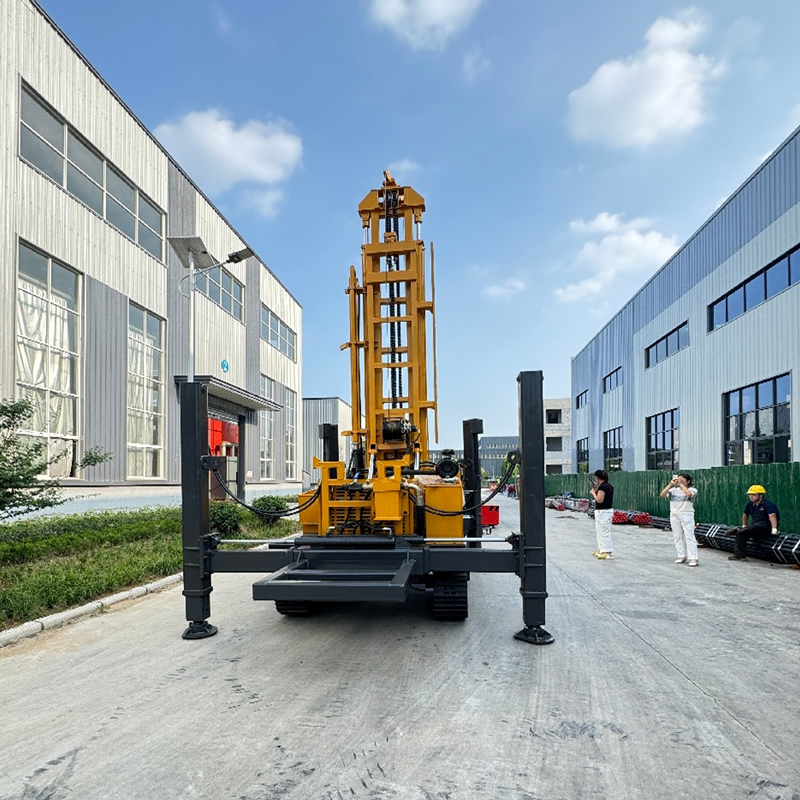

La WR350SE admite tuberías de 3 m y 6 m, con diámetros recomendados de 89 / 102 mm. Las tuberías de 3 m son más adecuadas para proyectos con condiciones de transporte normales y espacio de trabajo limitado; las tuberías de 6 m reducen el número de conexiones y mejoran la eficiencia de perforación continua. Para los equipos de perforación de pozos que necesitan completar un avance considerable en un día, reducir el tiempo de conexión y desconexión de tuberías puede aumentar directamente la utilización efectiva del equipo.
La serie E no reduce simplemente la configuración, sino que se centra en el equilibrio entre las funciones de uso común, la capacidad de construcción principal y el costo de compra. La WR350SE conserva una profundidad de perforación de 350 m, una fuerza de elevación de 16 T, un sistema de rotación de doble régimen y una potencia de 91 kW, al tiempo que reduce la dependencia de configuraciones no esenciales. Es adecuada para equipos regionales de perforación de pozos con presupuesto ajustado pero volumen de proyectos estable, equipos de construcción de conservación de agua agrícola y distribuidores de equipos.
En comparación con los equipos de nivel de 300 m, la profundidad máxima de perforación de 350 m ofrece más margen para proyectos con niveles freáticos más profundos, distribución inestable de acuíferos o que necesitan un mayor margen de búsqueda de agua. El diámetro de perforación es de 105–350 mm, lo que permite diferentes diseños de pozo según la tubería de revestimiento, la bomba sumergible y el caudal de agua previsto, adecuado para pozos de agua agrícolas, rurales y de ingeniería general.
Los proyectos agrícolas, de huertos y de invernaderos a menudo requieren la construcción continua de múltiples pozos de agua. La WR350SE admite tuberías de 6 m, lo que reduce la frecuencia de conexión y es especialmente adecuada para campos agrícolas extensos o zonas de cultivo a gran escala. Para los pozos de riego, el diámetro y la profundidad finales del pozo deben determinarse en función de la profundidad del acuífero, el caudal de agua previsto y el tipo de bomba, en lugar de perforar simplemente según la capacidad máxima del equipo.
En zonas con suministro centralizado insuficiente o distancias de suministro de agua largas, la WR350SE puede utilizarse para pozos de agua domésticos, pozos de abastecimiento para aldeas y pozos de agua públicos de pequeña escala. La profundidad de perforación de nivel de 350 m puede cubrir más capas de agua subterránea, pero antes de la construcción formal aún debe consultarse la información hidrogeológica local para maximizar la tasa de éxito en la búsqueda de agua y la calidad del pozo.
Las granjas, explotaciones ganaderas y proyectos agrícolas remotos necesitan fuentes de agua estables a largo plazo. La WR350SE puede utilizarse para pozos de agua para abrevar ganado, limpieza de instalaciones y agua auxiliar de producción. El chasis sobre orugas facilita el desplazamiento en granjas, caminos de grava y terrenos no pavimentados en general, lo que ofrece una mayor ventaja de movilidad para proyectos con múltiples ubicaciones de perforación.
Al perforar con martillo de fondo DTH, se recomienda una presión de trabajo de 1,2–3,5 MPa y un consumo de aire de 16–55 m³/min, compatible con martillos de fondo de medio y alto presión. La selección real del compresor de aire debe combinarse con el diámetro del agujero, la tubería, las especificaciones del martillo de fondo, la dureza de la roca y la altitud de construcción. Un caudal de aire insuficiente provoca una evacuación deficiente de detritos, mientras que una configuración excesiva también aumenta los costos de equipo y combustible.
El sistema de rotación tiene un par máximo de 8500 / 4250 N·m, correspondiente a una velocidad de rotación máxima de 80 / 160 r/min. El régimen de menor velocidad y alto par es más adecuado para diámetros de perforación mayores, mayor resistencia o perforación en roca dura; el régimen de mayor velocidad es adecuado para etapas de perforación con menor resistencia. En obra debe ajustarse oportunamente según el retorno de detritos, los cambios de par y el estado de la broca.
La fuerza de elevación de 16 T puede satisfacer las operaciones de extracción e introducción de tuberías, recuperación del martillo de fondo y parte del manejo de revestimiento en la mayoría de los proyectos de pozos de agua de nivel de 350 m. A medida que aumenta la profundidad del agujero, el peso de la tubería y la fricción de la pared del pozo aumentan simultáneamente, por lo que ante una resistencia anormal al extraer la tubería, primero debe limpiarse el agujero, revisarse la tubería y evaluarse el estado de la pared, en lugar de depender directamente de la fuerza de elevación máxima para tirar con fuerza.
La elevación rápida y el avance rápido se utilizan principalmente para movimientos que no son de perforación, como el manejo de tuberías, el retorno de la cabeza motriz y el ajuste de herramientas. Pueden reducir notablemente los tiempos auxiliares, pero no representan la velocidad de avance real en la roca. La eficiencia de perforación de referencia indicada en los datos es de 10–35 m/h; el resultado real depende de la litología, los útiles de perforación, el compresor de aire y la experiencia del operador.
Los datos indican claramente que la WR350SE es adecuada para estratos sueltos y roca. En las capas superiores de suelo, arcilla, arena y grava pueden utilizarse rotación con lodo, revestimiento u otros métodos de estabilización del agujero; al entrar en roca meteorizada y roca intacta, puede cambiarse a perforación con martillo de fondo. Cambiar de técnica según el estrato favorece más la estabilidad del agujero que utilizar un único método fijo.
La roca meteorizada suele perforarse con mayor rapidez, pero es propensa a desprendimientos y reducción del diámetro. En estratos con alternancia de blandos y duros debe prestarse atención a los cambios de par de rotación, resistencia al avance y retorno de detritos; si es necesario, reducir el avance o aumentar la frecuencia de limpieza del agujero. Cuando el tramo superior inestable es grueso, debe considerarse con antelación la configuración del revestimiento.
Las grietas y los estratos fracturados pueden provocar fugas de aire, desprendimientos, atascos de tubería y evacuación anormal de detritos. En este caso debe evitarse el empuje rápido y fuerte, y utilizarse espuma, revestimiento u otras medidas auxiliares según la situación en obra. La bomba de espuma es un accesorio opcional que puede utilizarse para parte del tratamiento de perforación neumática y estratos con fuga de aire.
Tras perforar el acuífero principal, el agua subterránea altera la evacuación de detritos en el fondo del agujero y el estado de funcionamiento del martillo de fondo. Debe registrarse oportunamente la profundidad del acuífero y ajustarse el suministro de aire y el método de limpieza del agujero según el caudal de afluencia. En la etapa de terminación del pozo también deben distribuirse razonablemente los filtros y los tramos de sellado según la ubicación del acuífero, para garantizar el efecto de bombeo posterior.
La WR350SE está equipada con un sistema de potencia de 91 kW que proporciona energía a la rotación hidráulica, el avance, el desplazamiento sobre orugas y los movimientos auxiliares. En comparación con modelos de menor potencia, dispone de un margen de potencia más amplio para diámetros grandes, roca dura y construcción continua, al tiempo que mantiene el enfoque de control de costos característico de la serie E.
La velocidad de desplazamiento es de aproximadamente 2,5 km/h y el ángulo máximo de ascenso de referencia es de 21°. La estructura sobre orugas es adecuada para caminos rurales, obras de construcción, terrenos de grava y superficies irregulares en general. Antes de trasladar el equipo deben replegarse los mecanismos de trabajo y evaluarse la pendiente y la capacidad portante del terreno; en superficies resbaladizas y zonas de suelo blando debe reducirse el riesgo de desplazamiento.
Las patas hidráulicas tienen un recorrido de 1,5 m y pueden utilizarse para el apoyo y la nivelación del equipo. Antes de iniciar la perforación debe garantizarse la estabilidad del apoyo en todo el perímetro; en terrenos blandos deben utilizarse placas de apoyo para evitar asentamientos durante la construcción que afecten la inclinación del agujero, la estabilidad de la torre y la seguridad operativa.
El cabrestante auxiliar estándar tiene una fuerza de elevación de 1,1 T, con una configuración opcional de 2,5 T. Para el manejo convencional de útiles de perforación, el cabrestante estándar es suficiente para las operaciones auxiliares diarias; si el proyecto requiere más manejo de revestimiento, martillos de fondo o izaje en obra, puede elegirse una mayor capacidad de cabrestante según la situación real.
El peso total de la máquina es de aproximadamente 7,5 T y sus dimensiones exteriores son de aproximadamente 5,78 × 1,7 × 2,25 m. En comparación con equipos grandes de pozos profundos, el transporte y la carga y descarga son más fáciles de organizar, al tiempo que cubre proyectos de profundidad media de nivel de 350 m, adecuado para equipos de construcción que necesitan trasladarse con frecuencia entre distintos municipios, granjas y obras.
Se pueden equipar opcionalmente bomba de lodo, bomba centrífuga, generador y bomba de espuma. No todos los proyectos necesitan la configuración completa: los proyectos con muchos estratos sueltos prestan más atención al sistema de lodo, los proyectos de roca dura al compresor de aire y al martillo de fondo, y los proyectos sin suministro eléctrico estable pueden necesitar un generador. La selección de opciones según las condiciones de trabajo evita costos de compra innecesarios.
Antes de iniciar la jornada debe revisarse el sistema hidráulico, la cabeza rotativa, las orugas, las patas, las tuberías y las mangueras de aire a alta presión; durante la perforación con martillo de fondo, comprobar la lubricación del martillo y el estado del compresor; durante la perforación con lodo, prestar atención a que la circulación sea fluida; al finalizar la construcción, limpiar oportunamente el lodo, el polvo y los detritos de roca, y revisar las roscas de las tuberías, los conectores hidráulicos y las piezas de desgaste.
Debido a las diferencias en las condiciones geológicas reales, los útiles en el agujero, el ángulo de perforación y los métodos operativos, la eficiencia de perforación final, la profundidad y el resultado de terminación del pozo deben basarse en las condiciones reales en obra.

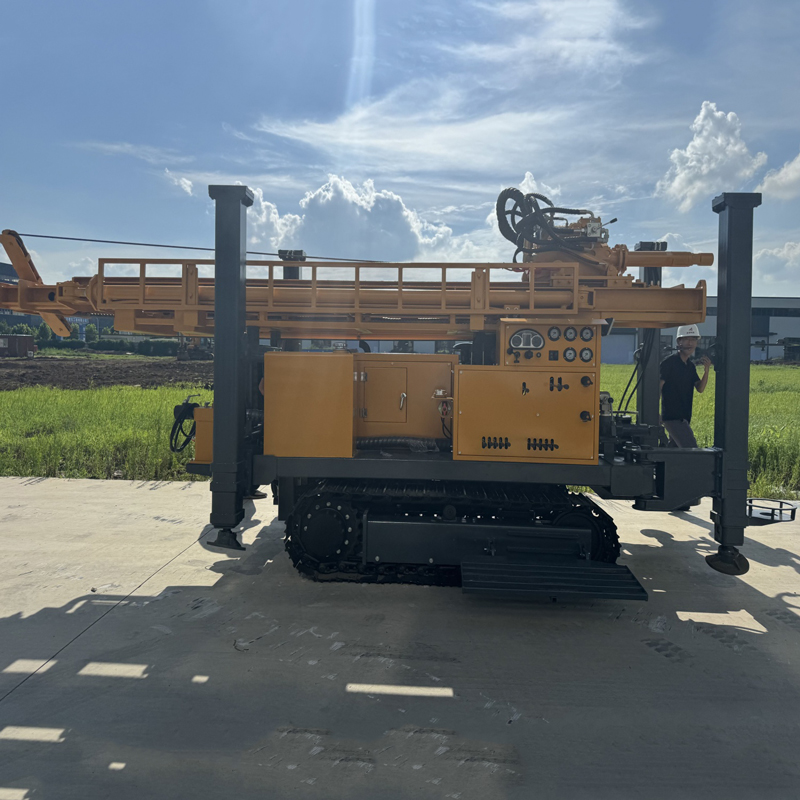

| Parámetro | Valor |
|---|---|
| Parámetros básicos | |
| Modelo de producto | WR350SE |
| Posicionamiento de serie | Serie S con tuberías de 3 m / 6 m + configuración de alta relación calidad-precio de la serie E |
| Profundidad máxima de perforación | 350 m |
| Diámetro de perforación | 105–350 mm |
| Estratos aplicables | Estratos sueltos y roca |
| Configuración de tuberías | |
| Longitud de tubería | 3 / 6 m |
| Diámetro de tubería recomendado | 89 / 102 mm |
| Sistema de rotación y avance | |
| Fuerza de elevación | 16 T |
| Velocidad de elevación rápida | 30 m/min |
| Velocidad de avance rápido | 55 m/min |
| Par máximo de rotación | 8500 / 4250 N·m |
| Velocidad máxima de rotación | 80 / 160 r/min |
| Fuerza de elevación del cabrestante auxiliar | 1,1 T, opcional 2,5 T |
| Recorrido de las patas hidráulicas | 1,5 m |
| Compatibilidad del sistema neumático | |
| Presión de trabajo recomendada | 1,2–3,5 MPa |
| Consumo de aire recomendado | 16–55 m³/min |
| Martillos de fondo compatibles | Series de medio y alto presión |
| Sistema de potencia | |
| Potencia del motor | 91 kW |
| Desplazamiento y parámetros generales | |
| Velocidad de desplazamiento | 2,5 km/h |
| Ángulo máximo de ascenso | 21° |
| Peso total de la máquina | 7,5 T |
| Dimensiones exteriores | 5,78 × 1,7 × 2,25 m |
| Métodos de perforación | |
| Rotación hidráulica con cabeza motriz superior | Adecuada para perforación convencional de pozos de agua |
| Perforación con martillo de fondo DTH | Adecuada para roca meteorizada y roca relativamente intacta |
| Perforación rotativa con lodo | Adecuada para estratos sueltos como suelo, arcilla y arena |
| Accesorios opcionales | |
| Bomba de lodo | Opcional |
| Bomba centrífuga | Opcional |
| Generador | Opcional |
| Bomba de espuma | Opcional |
| Aplicaciones típicas | |
| Riego agrícola | Pozos de agua para campos de cultivo, huertos, invernaderos y viveros |
| Abastecimiento rural | Desarrollo de aguas subterráneas para hogares, aldeas y pequeñas comunidades |
| Agua para ganadería | Abastecimiento de agua para explotaciones ganaderas, granjas y zonas agrícolas remotas |
| Proyectos generales de pozos de agua | Obras de construcción, estudios de aguas subterráneas y proyectos de perforación convencionales |
