"Profundidad máxima de perforación 750 m" suele ser el primer dato que se consulta al seleccionar un equipo, pero en los datos del WR750S lo que limita el rango operativo real nunca es esa sola cifra. Si se toma 750 m de forma aislada, es fácil pasar por alto que detrás hay dos series de números: tubería de 6 m y entubado de 6 m, y un rango de diámetro de 105–450 mm; más adelante también aparecen 40 T de fuerza de elevación, 6 T de presión axial, 176 kW de potencia, 1,6–6 MPa de presión de trabajo y 16–75 m³/min de consumo de aire. Este artículo no enumera los parámetros uno por uno, sino que presenta tres grupos de relaciones numéricas que deben leerse en conjunto, y las desviaciones que surgen al leer un solo número.
Por qué 750 m, tubería de 6 m y 105–450 mm forman un grupo
Los tres datos de profundidad de perforación, longitud de tubería y diámetro de perforación restringen tres direcciones distintas: la profundidad es el límite superior de la profundidad del pozo, la longitud de tubería afecta el número de conexiones y el diámetro influye en la velocidad de retorno del espacio anular y el caudal de aire requerido. Al leerlos juntos, la capacidad real de profundidad no se cumple solo con tomar 750 m.

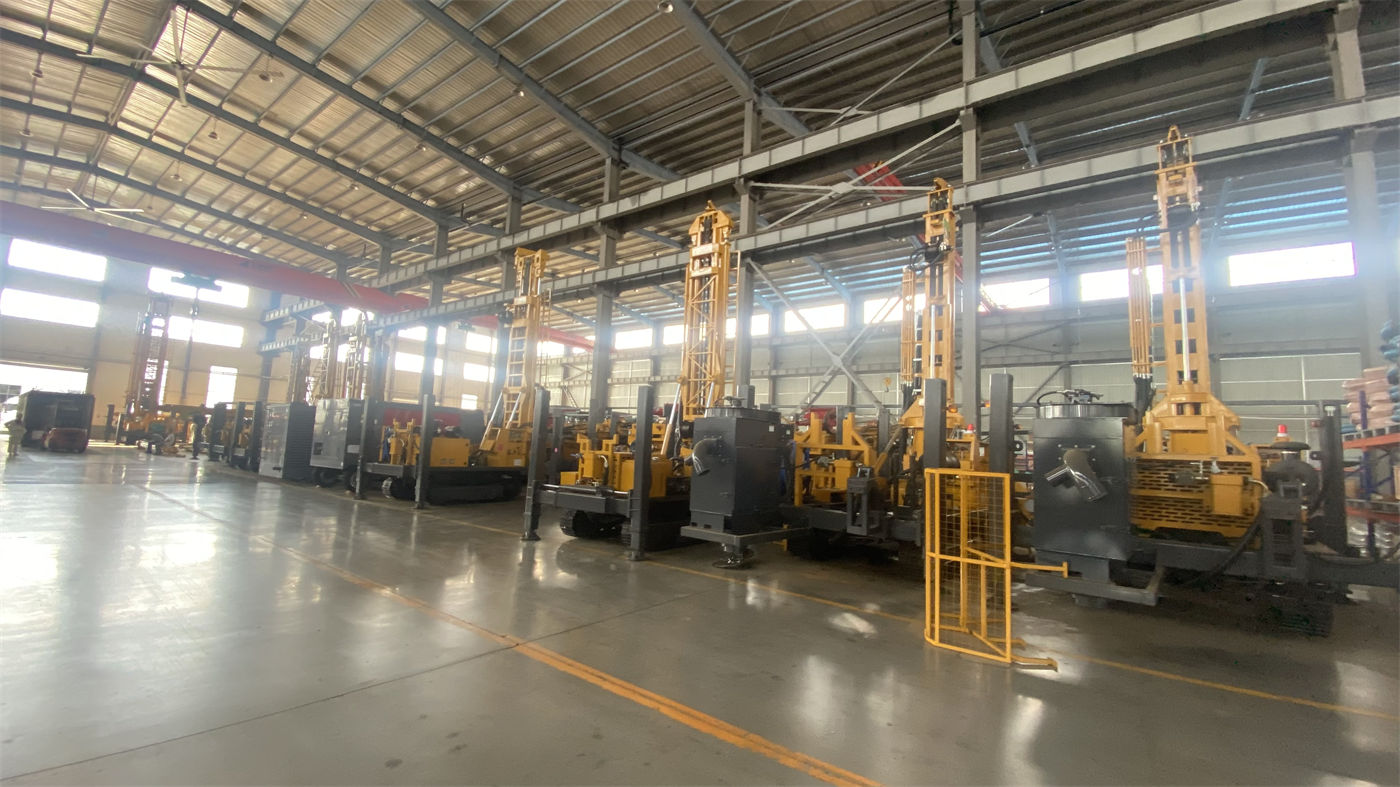

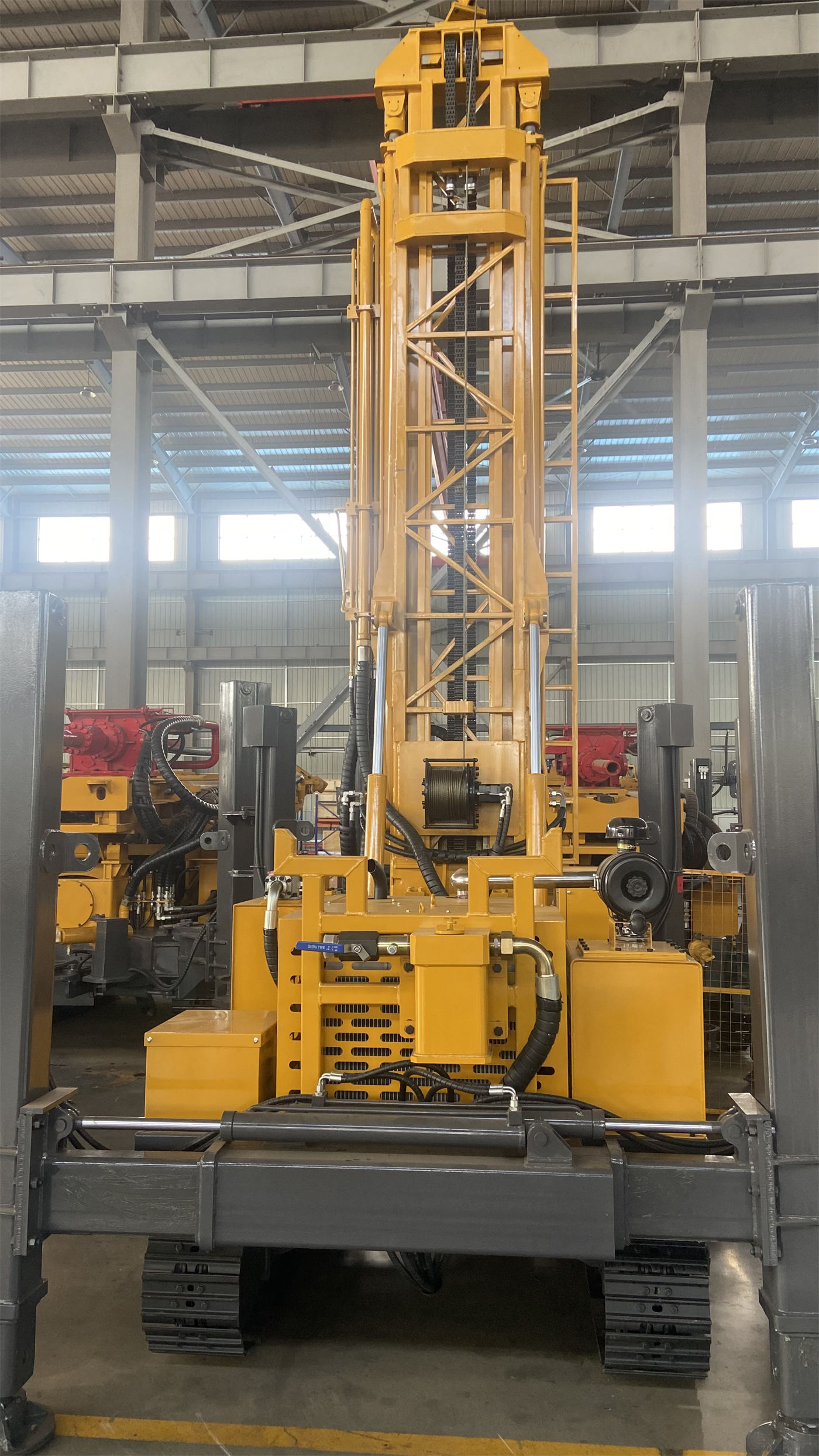

En pozos profundos de nivel 750 m, el número de conexiones de tubería es muy elevado. Los datos indican que admite operación directa con tubería de 6 m y entubado de 6 m, y que la S del modelo representa una torre telescópica, que en estado de transporte mejora el perfil de transporte de la máquina. La longitud de 6 m solo es válida si se lee junto con la torre telescópica: si no fuera por una estructura de torre de carrera larga o telescópica, la conexión y desconexión de tubería de 6 m estaría limitada por la altura de la torre. Por lo tanto, "750 m + 6 m + torre telescópica" forma una condición completa; si falta un elemento, la operatividad real de los 750 m debe reevaluarse.
El rango de diámetro de 105–450 mm tampoco debe leerse de forma aislada. Un diámetro grande en pozos profundos implica mayor área anular, mayor demanda de caudal de aire y también mayor requerimiento de reserva de torque. Que 105 mm y 450 mm se presenten como rango de capacidad de un mismo equipo indica en realidad que la máquina cubre una amplia gama de condiciones, pero no significa que pueda alcanzar 750 m en ambos diámetros.
La fuerza de elevación de 40 T debe verse junto con la presión axial de 6 T y el peso de la sarta
La fuerza de elevación y la presión axial aparecen por separado en los datos: fuerza de elevación 40 T, presión axial 6 T. Los dos valores tienen direcciones distintas: la fuerza de elevación se encarga de bajar y subir la sarta, y la presión axial de aplicar presión descendente a la broca. Junto con el peso de la sarta y la fricción de la pared del pozo, determinan si es posible bajar y subir la sarta normalmente en un pozo de 750 m.
A medida que aumenta la profundidad, el peso de la sarta completa sube y la fricción también aumenta de forma notable. En la sección de fuerza de elevación, los datos incluyen un criterio: si aparece una resistencia anómala al extraer la tubería, primero debe resolverse mediante limpieza del pozo, extracción lenta y evaluación del estado interno del pozo, evitando tomar la fuerza máxima de elevación como única solución. Esta frase es en sí misma una indicación de cómo leer el parámetro: 40 T es el límite de capacidad del equipo, no un método para resolver atascos.
Junto con la fuerza de elevación aparece un cabrestante auxiliar de 2,5 T, utilizado para mover martillos de fondo, tuberías, herramientas de entubado y accesorios de obra. Este valor, junto con la elevación principal de 40 T y el peso total de 14 T, conforma el panorama completo de capacidad de manipulación.
La presión de aire de 1,6–6 MPa debe combinarse con un consumo de 16–75 m³/min
Este es el punto que más fácilmente se lee de forma separada en todo el documento. La presión de trabajo de 1,6–6 MPa y el consumo de aire de 16–75 m³/min son, respectivamente, el rango superior de presión y el rango de caudal. Los datos indican claramente: si se alcanza la presión requerida pero el caudal es insuficiente, aún pueden aparecer impacto insuficiente y dificultades de evacuación de detritos.
Por lo tanto, estos dos valores pertenecen al mismo grupo y no debe seleccionarse el compresor solo por la presión. El límite superior de 6 MPa corresponde a la necesidad de uso de martillos de fondo de media-alta presión, pero la correspondencia concreta requiere cumplir simultáneamente presión y caudal. En pozos profundos de nivel 750 m, la evacuación fluida de detritos en el fondo afecta directamente el torque y el consumo energético; los sedimentos y la trituración repetida se suman a la carga de rotación. Los datos mencionan tanto en roca dura como en roca meteorizada la necesidad de limpieza continua del pozo y ajuste según el estado interno, lo cual pertenece a la misma cadena de decisión que la presión y el consumo de aire.
Cabe señalar que los datos no proporcionan el caudal mínimo específico para diferentes diámetros y profundidades en combinación con modelos de martillo de fondo; esta parte debe confirmarse por escrito con el fabricante o el proveedor del compresor.
Las dos marchas de torque de rotación y el diámetro de perforación son un mismo criterio
Los datos ofrecen dos configuraciones de rotación: 13000 / 6500 N·m y 15000 / 7500 N·m, con velocidades máximas de rotación de 95 / 190 r/min respectivamente. Que un mismo sistema de rotación tenga dos marchas de torque y dos de velocidad indica que la elección depende de las condiciones concretas, y no basta con tomar el valor mayor.
La relación entre el rango de diámetro adyacente de 105–450 mm y el torque de rotación no aparece en una tabla en los datos. Por lo tanto, lo que puede decirse es: la reserva de torque se orienta a diámetros grandes, roca dura y tramos de alta fricción; las velocidades más altas se orientan a etapas de menor resistencia; la correspondencia final debe determinarse combinando diámetro, herramientas de perforación y formación rocosa principal. No se hacen estimaciones sobre las partes no cubiertas por los datos.
Dimensiones, peso y patas de apoyo también deben leerse como un grupo
Los datos indican un peso total de aproximadamente 14 T, dimensiones exteriores de aproximadamente 6,64 × 2,25 × 2,67 m, ángulo máximo de ascenso de referencia 21° y velocidad de desplazamiento de aproximadamente 3 km/h. Estos valores y la carrera de las patas hidráulicas de 1,6 m forman un mismo grupo: dimensiones de transporte, capacidad de ascenso y rango de ajuste de las patas determinan conjuntamente en qué terreno puede entrar la máquina y en qué plataforma puede operar.
Los datos también advierten que en suelos blandos deben usarse placas de apoyo de área suficiente y confirmar la capacidad de carga de caminos y plataformas antes de trasladar el equipo. Estas son condiciones de uso, no capacidad del equipo, por lo que observar solo dimensiones y peso no permite juzgar si un terreno concreto es viable.
Valores que deben clasificarse por separado
- Elevación rápida de 31 m/min y avance rápido de 65 m/min son velocidades de acciones auxiliares, no indicadores de la misma categoría que la capacidad de perforación.
- La bomba de lodo, bomba centrífuga, generador y bomba de espuma opcionales pertenecen al ámbito de accesorios y no representan la configuración estándar.
- El consumo de aire de 16–75 m³/min es el rango recomendado para el equipo, no equivale a la salida real del compresor seleccionado.
Aspectos que requieren confirmación por escrito antes de la compra
- La combinación de herramientas y la profundidad alcanzable de 750 m para cada diámetro (105–450 mm).
- El caudal del compresor y el modelo de martillo de fondo necesarios para 1,6–6 MPa de presión y 16–75 m³/min de consumo de aire.
- La configuración estándar y las condiciones opcionales correspondientes a las dos configuraciones de torque de rotación.
- Las especificaciones, tipo de rosca y compatibilidad con herramientas existentes de la tubería de 6 m y el entubado de 6 m.
- El texto sobre la construcción en pozos profundos de 750 m al final del documento está incompleto; deben solicitarse al fabricante las condiciones de obra completas.
Principales parámetros técnicos
| Ítem | Valor en los datos |
|---|---|
| Profundidad máxima de perforación | 750 m |
| Diámetro de perforación | 105–450 mm |
| Fuerza de elevación / presión axial | 40 T / 6 T |
| Torque de rotación / velocidad | 13000 / 6500 N·m; 15000 / 7500 N·m; 95 / 190 r/min |
| Motor | 176 kW Weichai |
| Tubería / entubado | 6 m / 6 m, tubería recomendada de 102 mm |
| Presión de trabajo / consumo de aire | 1,6–6 MPa / 16–75 m³/min |
| Elevación rápida / avance rápido | 31 m/min / 65 m/min |
| Cabrestante auxiliar | 2,5 T |
| Velocidad de desplazamiento / ascenso | Aprox. 3 km/h / referencia 21° |
| Carrera de patas hidráulicas | 1,6 m |
| Peso total / dimensiones exteriores | Aprox. 14 T / aprox. 6,64 × 2,25 × 2,67 m |
La estructura de este documento es en sí misma una advertencia: una misma capacidad suele estar limitada por dos o tres valores en conjunto. Al leer 750 m, debe mirarse también 6 m y 105–450 mm; al leer 40 T, deben mirarse también 6 T y las condiciones de la sarta; al leer 6 MPa, debe mirarse también el caudal. El documento no incluye todas las condiciones límite de cada ítem, por lo que en la etapa de selección aún es necesario confirmar con el fabricante cada correspondencia, en lugar de tomar cada valor máximo como un indicador que puede cumplirse simultáneamente.
