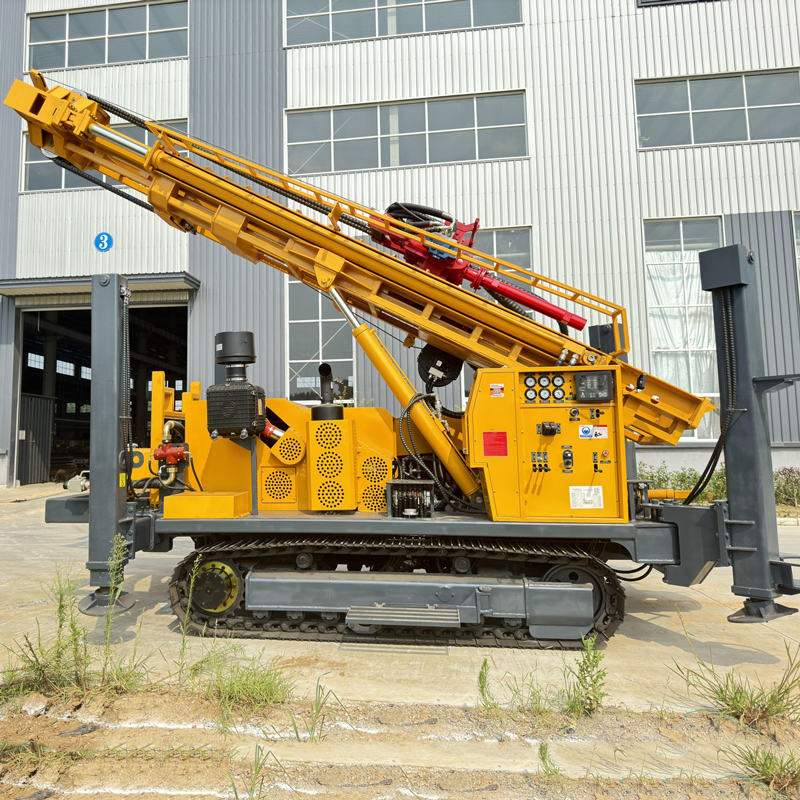

Perforadora para pozos de agua sobre orugas
La WR750S es una perforadora totalmente hidráulica sobre orugas de servicio pesado diseñada para pozos profundos de nivel 750 m, suministro de agua en zonas mineras y perforación en formaciones complejas. Adopta una estructura de torre telescópica, admite operación directa con tubería de perforación de 6 m y entubado de 6 m, y cuenta con fuerza de elevación de 40 T, motor Weichai de 176 kW y dos configuraciones de rotación de alto par. Es adecuada para proyectos con altos requisitos de profundidad de perforación, capacidad de manejo de sarta y estabilidad de construcción continua.
En comparación con equipos de nivel 600 m, la WR750S amplía aún más el alcance de construcción de aguas subterráneas profundas. Con una profundidad máxima de perforación de 750 m y un diámetro de perforación de 105–450 mm, puede utilizarse en proyectos con gran profundidad de aguas subterráneas, acuíferos superficiales inestables o que requieren mayor margen de profundidad. Para zonas que realmente necesitan desarrollo de fuentes de agua profundas, este nivel ofrece un espacio de construcción más amplio.

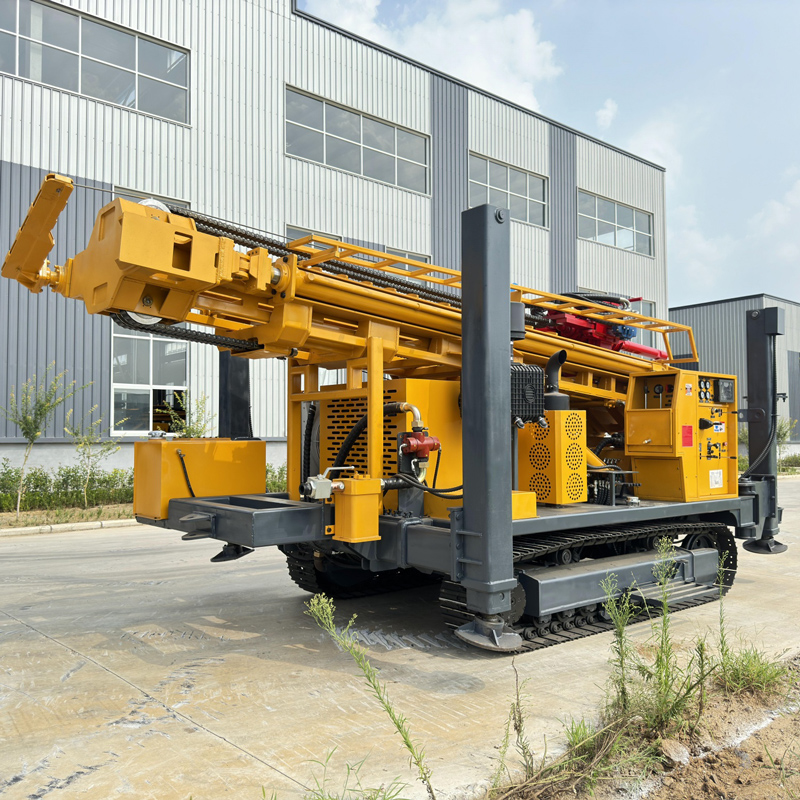

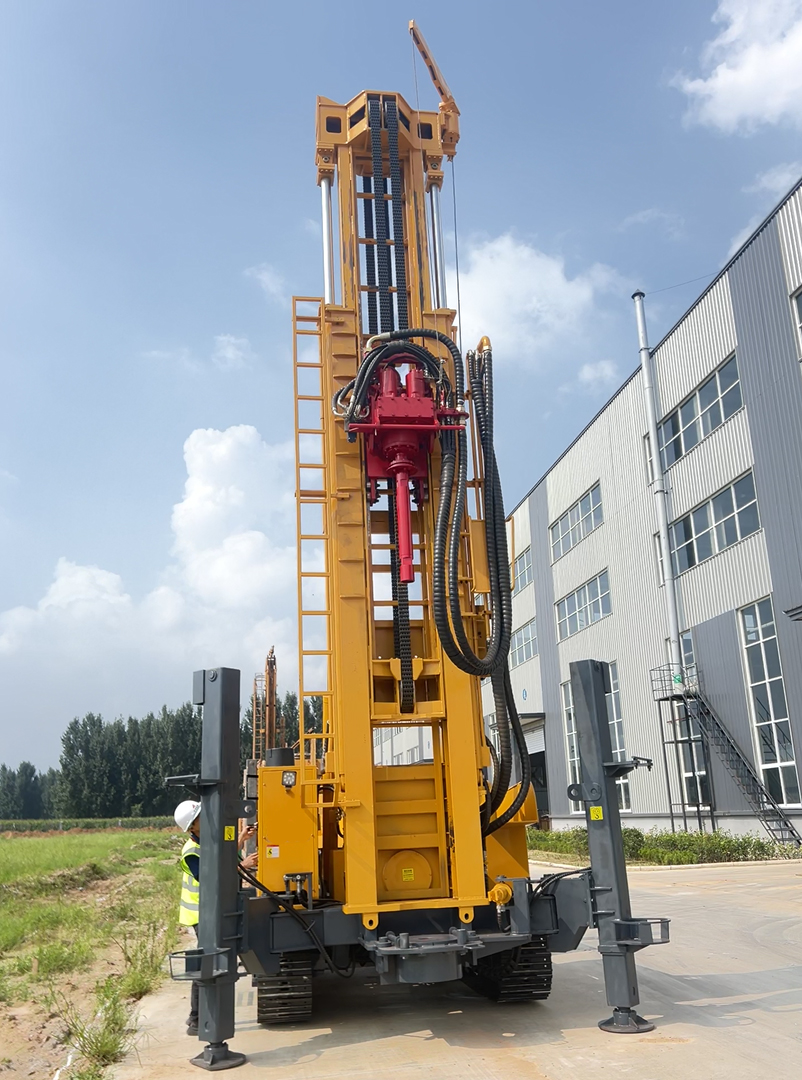

La S del modelo representa torre telescópica. En estado de transporte, la torre puede mejorar el perfil de transporte de la máquina completa y reducir la dificultad de traslado entre obras; en estado de operación, sigue admitiendo operación directa con tubería de perforación de 6 m y entubado de 6 m. Para pozos profundos de nivel 750 m, el número de conexiones de tubería será muy elevado, y una tubería larga puede reducir significativamente el tiempo auxiliar, por lo que la combinación de torre telescópica y tubería de 6 m tiene un alto valor práctico.
Los datos recomiendan tubería de perforación de 102 mm y admiten longitud de 6 m. A profundidades de nivel 750 m, la tubería no solo debe soportar mayor peso propio, sino también la fricción de la pared del pozo, el par de rotación y posibles atascos localizados, por lo que la resistencia, el estado de las roscas y la rectitud de la tubería son muy importantes. Durante la construcción debe establecerse un sistema de inspección y rotación de tuberías.
La WR750S alcanza una fuerza de elevación de 40 T y una presión axial de 6 T. A medida que aumenta la profundidad del pozo, el peso de la sarta completa y la fricción aumentan notablemente; una mayor fuerza de elevación ayuda a las maniobras normales de bajada y extracción, la recuperación del martillo de fondo y parte del manejo de entubado. Si aparece una resistencia anormal al extraer la tubería, primero debe resolverse mediante limpieza del pozo, extracción lenta y evaluación del estado interno, evitando considerar la fuerza máxima de elevación como única solución.
El sistema de rotación puede adoptar configuración de 13000 / 6500 N·m o 15000 / 7500 N·m, con velocidad máxima de rotación de 95 / 190 r/min. Una mayor reserva de par es más adecuada para grandes diámetros, roca dura y tramos de alta fricción, mientras que una velocidad más alta conviene a etapas de perforación con menor resistencia. La configuración final de rotación debe determinarse según el diámetro, los útiles de perforación y las formaciones rocosas principales.
La WR750S está equipada con motor Weichai de 176 kW, que proporciona potencia a la rotación, el avance, el desplazamiento sobre orugas, los estabilizadores y el sistema hidráulico auxiliar. En proyectos de pozos profundos de nivel 750 m con ciclos largos y alto porcentaje de roca dura, se exige mayor reserva de potencia y capacidad de refrigeración, por lo que debe prestarse especial atención al mantenimiento del filtro de aire, radiador, sistema de combustible y temperatura del aceite hidráulico.
La velocidad de elevación rápida es de 31 m/min y la de avance rápido de 65 m/min, utilizadas principalmente para maniobras de tubería, retorno de la cabeza motriz y movimientos auxiliares. En proyectos de nivel 750 m, aunque el tiempo no perforado por operación no sea largo, acumulado afecta significativamente al plazo, por lo que las maniobras rápidas combinadas con tubería de 6 m pueden aumentar el tiempo efectivo de trabajo de la máquina.
Para tierras de cultivo, huertos y grandes proyectos agrícolas con aguas subterráneas profundas, una perforadora de nivel 750 m ofrece mayor margen de profundidad para la búsqueda de agua. La tubería de 6 m reduce el número de conexiones y es adecuada para la construcción continua de múltiples pozos profundos. El diámetro y la profundidad reales del pozo deben diseñarse según el acuífero, el caudal de la bomba y la escala de riego.
La WR750S puede utilizarse en proyectos de suministro de agua para zonas rurales, comunidades remotas, escuelas e infraestructuras con niveles freáticos profundos. Los 750 m no son la profundidad objetivo necesaria en todos los proyectos, sino la capacidad máxima de referencia del equipo. Antes de la construcción formal debe determinarse un horizonte objetivo más razonable según los datos hidrogeológicos regionales.
Fábricas, parques industriales, grandes campamentos de construcción y proyectos de infraestructura pueden necesitar fuentes de agua subterránea estables a largo plazo. La WR750S puede utilizarse para pozos auxiliares de producción de agua de profundidad media y profunda, limpieza de equipos y pozos de suministro industrial general. Para proyectos de extracción prolongada, la estructura del pozo, el diseño del filtro y la selección de la bomba son tan importantes como la propia perforación.
Las zonas mineras suelen presentar rocas duras, terrenos accidentados, ubicaciones dispersas y escasez de agua. La estructura sobre orugas, la fuerza de elevación de 40 T y la potencia de 176 kW de la WR750S son más adecuadas para la construcción de pozos profundos en zonas mineras, y pueden utilizarse para suministro de agua de vida, supresión de polvo, limpieza de equipos y agua auxiliar de producción.
La profundidad de nivel 750 m también dota al equipo de cierta capacidad para grandes perforaciones de drenaje. Los proyectos de drenaje en minería y obras deben diseñar ubicación, separación, diámetro y caudal de bombeo según datos hidrogeológicos; la perforadora se encarga de ejecutar el pozo, pero no sustituye un plan completo de drenaje.
La presión de trabajo recomendada es de 1.6–6 MPa y el consumo de aire de 16–75 m³/min, compatible con martillos DTH de presión media y alta. En condiciones de pozo profundo, gran diámetro y altitud elevada, es especialmente importante que el caudal del compresor sea suficiente. Si se alcanza la presión requerida pero el caudal es insuficiente, aún pueden aparecer impactos insuficientes y dificultades de evacuación de detritos.
Al entrar en roca dura relativamente intacta, puede utilizarse perforación con martillo DTH de presión media y alta. En roca dura debe prestarse atención a la lubricación del martillo, el desgaste de la broca y la limpieza del fondo del pozo. En pozos profundos de nivel 750 m, si la evacuación de detritos no es fluida, los sedimentos y la trituración repetida aumentarán notablemente el par y el consumo energético, por lo que la limpieza continua del pozo es fundamental.
La roca meteorizada se perfora con facilidad, pero la estabilidad de la pared del pozo es deficiente; las formaciones alternas de dureza variable provocan cambios frecuentes en la carga de rotación y la resistencia al avance. Durante la construcción deben ajustarse oportunamente la rotación, el avance y la frecuencia de limpieza, y si es necesario usar entubado en los tramos superiores inestables para reducir el riesgo en la pared durante la etapa profunda posterior.
La WR750S admite perforación rotativa con lodo. En capas superiores de suelo, arcilla, arena y grava debe resolverse prioritariamente la estabilización de la pared y el transporte de detritos; puede equiparse con bomba de lodo y entubado para establecer un tramo estable antes de entrar en roca y cambiar a perforación con martillo DTH. Para pozos profundos de 750 m, la estabilidad del tramo superior es especialmente importante.
Las zonas fracturadas pueden causar desprendimientos, reducción de diámetro, pérdida de aire y atascos. Al entrar en estos tramos debe reducirse el avance, mantener la limpieza continua y utilizar entubado, espuma u otros métodos auxiliares según la situación. Si la pérdida de caudal de aire es evidente, debe determinarse si existen grandes fisuras y cavidades, en lugar de aumentar simplemente la presión del compresor.
Al entrar en el acuífero principal, el agua subterránea modifica la evacuación de detritos y el estado de trabajo del martillo DTH. Debe registrarse la profundidad de las capas principales de salida de agua y ajustar el suministro de aire, la limpieza y el entubado según el caudal. En la etapa de terminación del pozo también deben instalarse filtros y tramos de sellado según la distribución del acuífero.

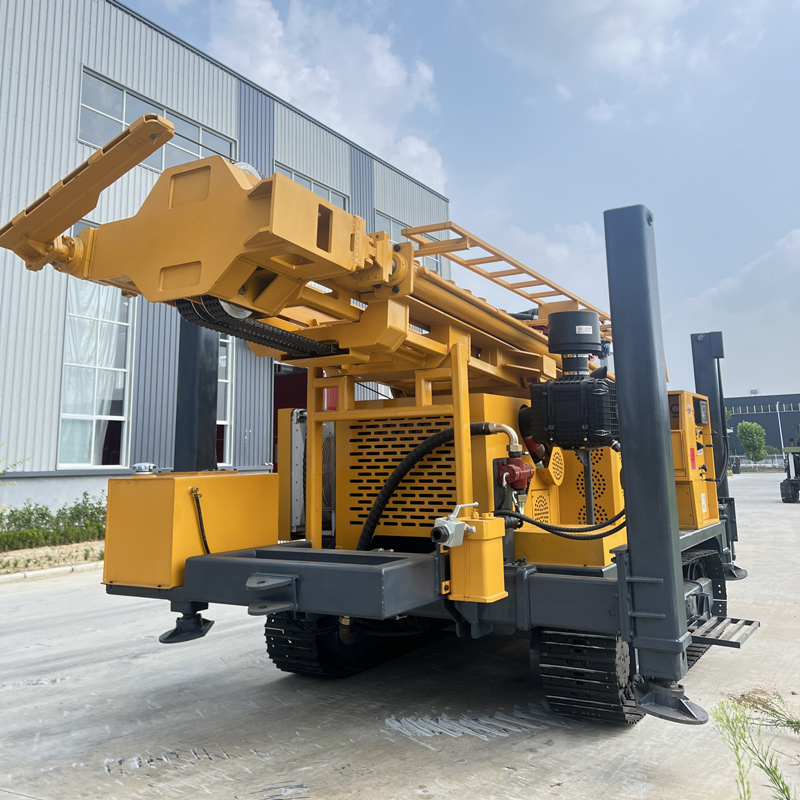

La velocidad de desplazamiento es de aproximadamente 3 km/h y el ángulo máximo de pendiente de referencia es de 21°. El chasis sobre orugas es adecuado para caminos mineros, terrenos de grava y superficies irregulares generales. Dado que el peso total es de aproximadamente 14 T, antes del traslado debe confirmarse la capacidad de carga de caminos y plataformas, y controlarse estrictamente el riesgo en suelos blandos, taludes y zonas resbaladizas.
La carrera de los estabilizadores hidráulicos es de 1.6 m y puede utilizarse para nivelar y estabilizar el equipo. La construcción de pozos profundos de nivel 750 m dura mucho tiempo y la torre soporta cargas de sarta y rotación durante periodos prolongados, por lo que el estado horizontal del equipo y el control del asentamiento de los estabilizadores son muy importantes. En suelos blandos deben utilizarse placas de apoyo de superficie suficiente.
La fuerza de elevación del cabrestante auxiliar es de 2.5 T y puede utilizarse para manipular martillos DTH, tuberías, herramientas de entubado y accesorios de obra. En proyectos de pozos profundos los útiles son más pesados; el uso racional del cabrestante puede reducir la manipulación manual, pero deben respetarse la carga nominal y los requisitos de seguridad de izaje.
El peso total es de aproximadamente 14 T y las dimensiones exteriores de aproximadamente 6.64 × 2.25 × 2.67 m. En el transporte entre proyectos deben confirmarse la capacidad de carga de la plataforma, los límites de ancho y altura de las vías y los puntos de fijación del equipo; la torre telescópica debe estar en estado de bloqueo fiable y la tubería de 6 m y el entubado deben fijarse por separado.
Según las formaciones y el proyecto pueden seleccionarse bomba de lodo, bomba centrífuga, generador y bomba de espuma. Los proyectos con muchas capas sueltas dependen más del sistema de lodo; los pozos profundos en roca dura dependen más de un compresor de gran caudal y martillo DTH; las formaciones con graves pérdidas de aire pueden requerir asistencia de espuma. Una configuración razonable es más valiosa que acumular todos los accesorios.
Antes de comenzar cada día deben revisarse el motor, el sistema hidráulico, la torre telescópica, las orugas, los estabilizadores, el cabrestante, las mangueras de alta presión y la tubería de perforación; durante la construcción de pozos profundos deben registrarse continuamente la presión de aire, el par, el retorno de detritos, el retorno de agua y la resistencia al extraer la tubería; al utilizar tubería de 6 m y entubado debe confirmarse que la torre esté completamente desplegada y bloqueada de forma fiable, y ante tendencias anormales debe detenerse la máquina para inspección.
Debido a las diferencias en condiciones geológicas reales, útiles de fondo, ángulo de perforación y métodos operativos, la eficiencia final de perforación, la profundidad y el resultado del pozo deben basarse en las condiciones reales de la obra.
| Parámetro | Valor |
|---|---|
| Parámetros básicos | |
| Modelo de producto | WR750S |
| Tipo de equipo | Perforadora de pozos de agua totalmente hidráulica sobre orugas con torre telescópica |
| Profundidad máxima de perforación | 750 m |
| Diámetro de perforación | 105–450 mm |
| Formaciones aplicables | Formaciones sueltas y rocosas |
| Configuración de tubería y torre | |
| Estructura de torre | Torre telescópica |
| Longitud de tubería | 6 m |
| Diámetro recomendado de tubería | 102 mm |
| Adaptabilidad de entubado | Admite operación directa con entubado de 6 m |
| Sistema de rotación y avance | |
| Presión axial | 6 T |
| Fuerza de elevación | 40 T |
| Velocidad de elevación rápida | 31 m/min |
| Velocidad de avance rápido | 65 m/min |
| Par máximo de rotación | 13000 / 6500 N·m o 15000 / 7500 N·m |
| Velocidad máxima de rotación | 95 / 190 r/min |
| Fuerza de elevación del cabrestante auxiliar | 2.5 T |
| Carrera de estabilizadores hidráulicos | 1.6 m |
| Compatibilidad del sistema neumático | |
| Presión de trabajo recomendada | 1.6–6 MPa |
| Consumo de aire recomendado | 16–75 m³/min |
| Martillos DTH compatibles | Series de presión media y alta |
| Sistema de potencia | |
| Marca del motor | Weichai |
| Potencia del motor | 176 kW |
| Desplazamiento y parámetros generales | |
| Velocidad de desplazamiento | 3 km/h |
| Ángulo máximo de pendiente | 21° |
| Peso total | 14 T |
| Dimensiones exteriores | 6.64 × 2.25 × 2.67 m |
| Métodos de perforación | |
| Perforación rotativa hidráulica con cabeza motriz superior | Adecuada para pozos de agua profundos convencionales y construcción con diferentes diámetros |
| Perforación con martillo DTH | Adecuada para roca meteorizada, roca fisurada y roca dura intacta |
| Perforación rotativa con lodo | Adecuada para suelo, arcilla, arena y otras capas de cobertura sueltas |
| Accesorios opcionales | |
| Bomba de lodo | Opcional |
| Bomba centrífuga | Opcional |
| Generador | Opcional |
| Bomba de espuma | Opcional |
| Aplicaciones típicas | |
| Pozos de agua profundos | Desarrollo de aguas subterráneas profundas en zonas rurales, comunidades, industria y uso general |
| Riego agrícola | Tierras de cultivo, huertos, invernaderos y grandes zonas de plantación |
| Suministro de agua industrial | Fábricas, parques industriales y proyectos de infraestructura |
| Suministro de agua en zonas mineras | Agua de vida en minas, supresión de polvo, producción auxiliar y suministro en campamentos |
| Proyectos de drenaje | Perforación de drenaje en minería y parte de grandes obras |
