Qué significa realmente "portátil" en las perforadoras de testigos modulares e integradas

"Quiero una portátil" es una frase muy frecuente en las consultas sobre perforadoras de testigos. Pero "portátil" no significa lo mismo en la estructura modular que en la integrada: en la modular, normalmente indica que la máquina se divide en varios módulos y que el peso y las dimensiones de cada uno bajan a un nivel manejable con medios de transporte convencionales o con mano de obra; en la integrada, se refiere más bien a que las tareas de traslado y posicionamiento se simplifican al eliminar el montaje de los sistemas en sitio. Si en la consulta solo se escribe "que sea portátil", al fabricante le resulta difícil saber si el problema es un camino de montaña demasiado estrecho o un cambio de collar tan frecuente que no se quiere desmontar y montar una y otra vez.

Este artículo no compara qué tipo es mejor, sino que descompone "portátil" en dos indicadores verificables: el peso de transporte por pieza y el trabajo de campo necesario para reanudar la operación al llegar al collar. Después relaciona estos indicadores con la información de los módulos de la CR1000P y con las características estructurales de máquinas integradas como la CR1000I, para explicar bajo qué condiciones se cumple cada uno, qué condiciones no aparecen en la documentación y deben confirmarse aparte.

Primero hay que distinguir: ¿portátil se refiere al transporte o al posicionamiento?

Desde el final del camino hasta la boca del pozo, una perforadora de testigos pasa generalmente por transporte, descarga, posicionamiento, montaje y puesta a punto. La diferencia entre modular e integrada se concentra en cómo se reparte la carga de trabajo antes y después del paso de "montaje".

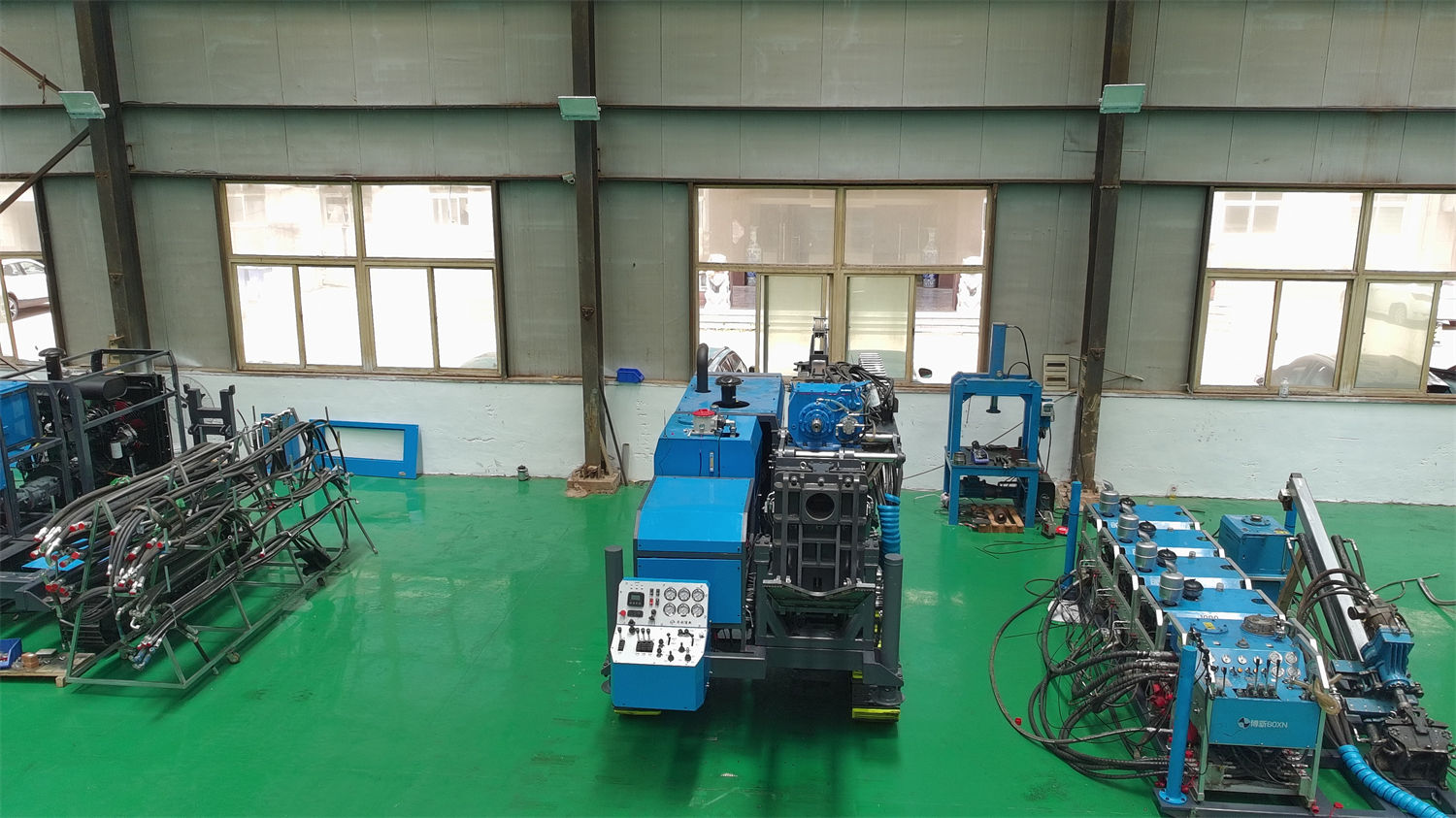

• Modular: los sistemas de potencia, operación, aceite hidráulico y lodo se dividen en módulos independientes; durante el transporte se pasan pieza por pieza por los tramos restringidos y se combinan en sitio. El peso por pieza baja, pero el trabajo de combinación queda en campo.
• Integrada: los sistemas ya vienen integrados de fábrica en la máquina o en el mismo chasis; al entrar al sitio se posiciona como una unidad, lo que reduce las conexiones de tuberías hidráulicas y el acople de la potencia en campo, pero el peso se concentra y las exigencias de ancho de vía, capacidad de carga e izaje son más concentradas.

Por eso, para juzgar si un equipo es "portátil" no basta con ver si se le llama portátil, sino que hay que identificar qué condición de acceso falta. En collares con caminos de montaña estrechos, radios de giro pequeños o puentes con límite de peso, el problema está en el peso y las dimensiones por pieza; en proyectos con espacio amplio pero cambios de collar frecuentes y montajes largos cada vez, el problema está en el número de operaciones de montaje.

Dónde se concreta la portabilidad modular: peso de los módulos y modo de transporte

La documentación pública de la CR1000P proporciona pesos de referencia de cada módulo, que es el dato más directo para evaluar el grado de portabilidad modular.

Estos valores indican que el peso total ronda las 1,64 t, pero durante el transporte se puede pasar por los tramos pieza por pieza, y el módulo más pesado, la unidad de potencia, está en el rango de 180–260 kg. Para collares sin camino consolidado, donde se requiere transporte manual o con maquinaria pequeña, esta división determina si el equipo puede entrar. Pero el peso de los módulos es solo la mitad de "si se puede transportar"; la otra mitad son el ancho real del camino, la pendiente, los giros y la capacidad de carga de puentes y alcantarillas, datos que no aparecen en la documentación y que el proyecto debe confirmar mediante inspección de campo.

La documentación incluye además una advertencia: antes de la construcción debe organizarse el plan de mano de obra, maquinaria o izaje según el peso de los módulos. Esta frase no es menor: dividir el equipo no significa que los módulos puedan subirse a la montaña sin más; el modo de transporte de cada módulo, el número de personas, la necesidad de cabrestante o teleférico deben planificarse según la topografía real.

Modular no significa menor capacidad: parámetros de perforación de la CR1000P

Un punto que suele pasarse por alto es que la portabilidad de la estructura modular no es incompatible con la capacidad para pozos profundos. En la documentación pública de la CR1000P, la profundidad de referencia es de 1150 m con BQ, 1000 m con NQ y 550 m con HQ; el par máximo de la cabeza motriz es de 1100 N·m y la velocidad máxima de 1250 rpm; la fuerza de avance es de 67 kN y la de extracción de 130 kN; la bomba de lodo tiene un caudal de 100 L/min y una presión de 7 MPa. Estos valores corresponden a tareas de testificación profunda del orden de kilómetros, no al nivel de capacidad de perforadoras ligeras para pozos someros.

Vistos en conjunto, el significado preciso de la portabilidad modular es que se sacrifica tiempo de montaje en sitio y complejidad de gestión de módulos, no profundidad de pozo ni especificaciones de testificación. A la inversa, elegir modular exige que el proyecto esté dispuesto y capacitado para asumir el trabajo de combinación en campo, conexión de tuberías, puesta a punto y desmontaje posterior; si los collares están cerca y se cambian con frecuencia, este trabajo se repite y debe calcularse por separado en la organización de la obra.

Dónde se concreta la portabilidad integrada: qué operaciones se eliminan

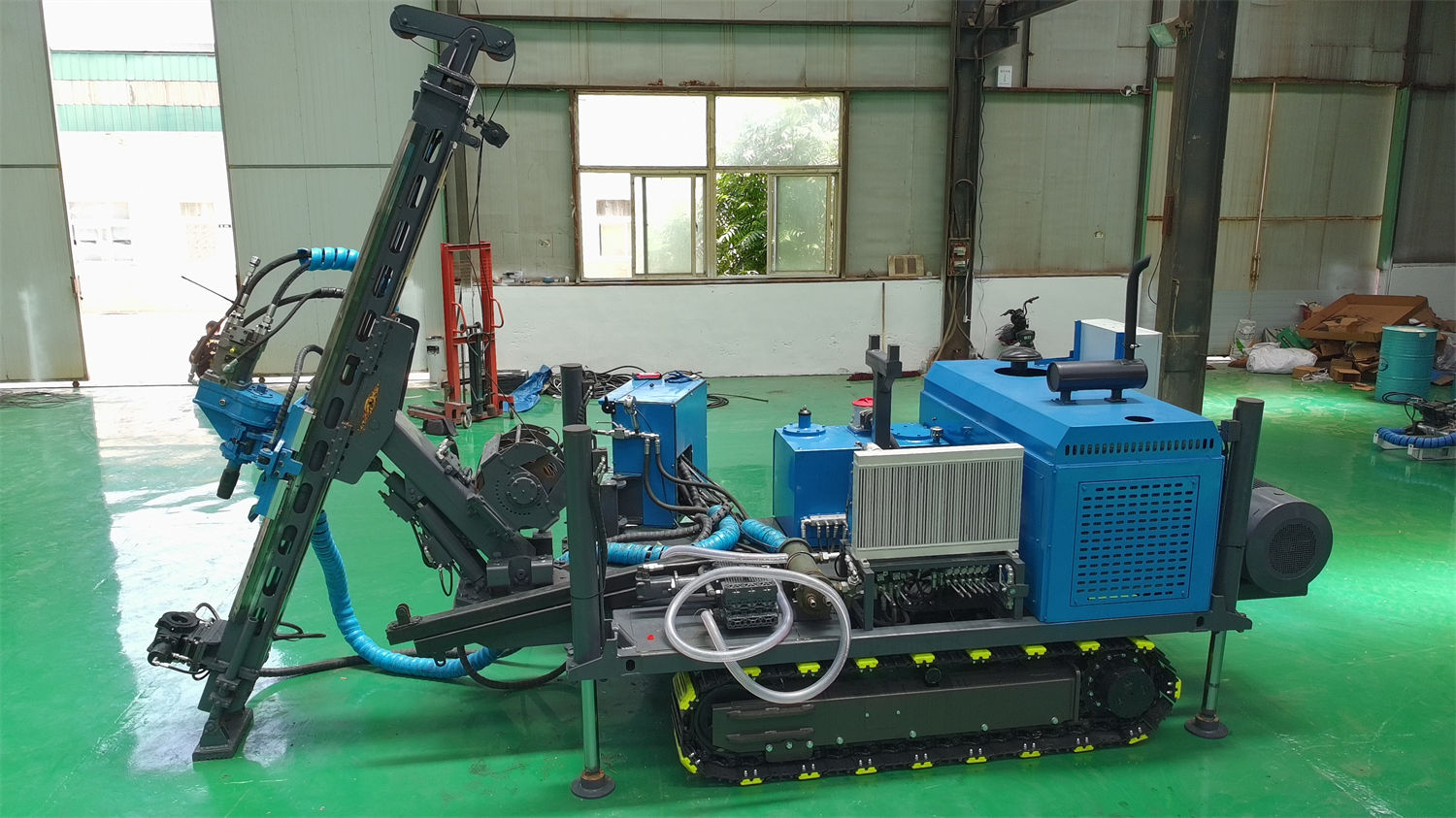

La perforadora de testigos integrada reúne los sistemas de potencia, hidráulica y operación; su "portabilidad" suele manifestarse en el traslado y el posicionamiento: el equipo se desplaza al collar como una unidad y no requiere, como la modular, descargar pieza por pieza y acoplar cada sistema. Tomando como ejemplo la CR1000I, la documentación pública la sitúa como perforadora de testigos integrada de 1000 metros, con par máximo de 1200 N·m y ángulo de perforación de 45°–90°. Estos parámetros indican que también está orientada a tareas de testificación del orden de kilómetros, con una forma estructural distinta de la CR1000P.

Pero el costo de la integrada está en el transporte: el peso se concentra, el acceso debe permitir el paso de la máquina completa y las condiciones de giro, pendiente y capacidad de carga son más estrictas que en el transporte por piezas; si el collar está en una zona montañosa sin camino, la máquina difícilmente llega directamente y debe evaluarse la viabilidad de abrir camino, usar teleférico o hacer transbordo por tramos. Estas decisiones no se deducen de la palabra "integrada", sino que deben verificarse con el peso total, las dimensiones exteriores del modelo concreto y las condiciones reales del camino.

Dos líneas de decisión: condiciones del camino y ritmo de cambio de collar

Resumiendo las diferencias anteriores, la selección puede avanzar por dos líneas.

Primera línea: ¿puede el equipo llegar al collar?

• Existe acceso pero es estrecho, con muchas curvas o límite de peso: hay que verificar el peso y las dimensiones de cada módulo; el transporte dividido de la modular se ajusta mejor a estas condiciones.
• El acceso permite el paso de la máquina completa y el terreno soporta el peso: la integrada reduce el montaje en sitio y entra en operación más rápido tras el acceso.
• Sin camino: tanto modular como integrada deben resolver primero el transbordo o la apertura de camino; la modular reduce la dificultad de transporte por pieza, no elimina el transporte.

Segunda línea: ¿cómo se enlazan los collares?

• Collares dispersos y ciclo largo por pozo: el costo de un montaje en sitio se diluye en un periodo de obra más largo y el transporte modular tiene más sentido.
• Collares concentrados y cambios frecuentes: cada desmontaje y acople se repite, y el valor de la integrada al reducir operaciones es más evidente.

Estas dos líneas no son criterios de puntuación mutuamente excluyentes, sino una relación de orden: primero resolver "si puede llegar" y luego comparar "cómo se trabaja una vez allí". Si las condiciones de acceso ya dejan fuera a la máquina completa, discutir las operaciones de montaje que ahorra la integrada carece de base.

Condiciones complementarias y aspectos por confirmar

Tanto en modular como en integrada, la documentación puede responder sobre los parámetros y la composición modular del equipo, pero no sustituye la verificación en campo. Los siguientes aspectos deben confirmarse con el fabricante y en el sitio antes de la consulta y la entrada.

• Camino y capacidad de carga: ancho en el punto más estrecho, pendiente, radio de giro, límite de peso de puentes y alcantarillas, y cambios de transitabilidad en temporada de lluvias o de deshielo.
• Izaje y transbordo: puntos de izaje de los módulos o de la máquina completa, si el equipo de izaje puede llegar a la boca del pozo y si se necesita cabrestante o teleférico.
• Superficie de sitio: la modular requiere espacio para colocar y combinar los módulos; la integrada requiere espacio para posicionar la máquina y colocar las barras; los requisitos de plataforma difieren.
• Trabajo de montaje y puesta a punto: las operaciones concretas y el tiempo necesario para conectar tuberías hidráulicas, potencia y sistema de lodo en la modular deben confirmarse con el fabricante, no estimarse por cuenta propia.
• Desmontaje y traslado: cómo se desmontan los módulos al final del proyecto, en qué orden se transportan y si es simétrico a la entrada.
• Potencia y equipos auxiliares: la documentación de la CR1000P indica un requisito de potencia del motor diésel ≥132 kW, y también admite una configuración de motores eléctricos de 30 kW×3; la elección depende del suministro eléctrico, el abastecimiento de combustible y los recursos de mantenimiento del sitio, y debe evaluarse según las condiciones del proyecto.

"Portátil" en las perforadoras de testigos es una expresión relativa definida por las condiciones de transporte, no una prestación que pueda compararse al margen del sitio. La modular dispersa el peso y deja el montaje en campo; la integrada reúne los sistemas y concentra los requisitos de acceso. Primero hay que explicar con claridad las condiciones del camino y el ritmo de cambio de collar, y luego revisar el peso de los módulos o la forma de la máquina completa del modelo concreto; así la base de selección se sostiene.
