CR1000P

⛏️ Perforadora de núcleo CR1000P de 1000 m, portátil y modular, totalmente hidráulica

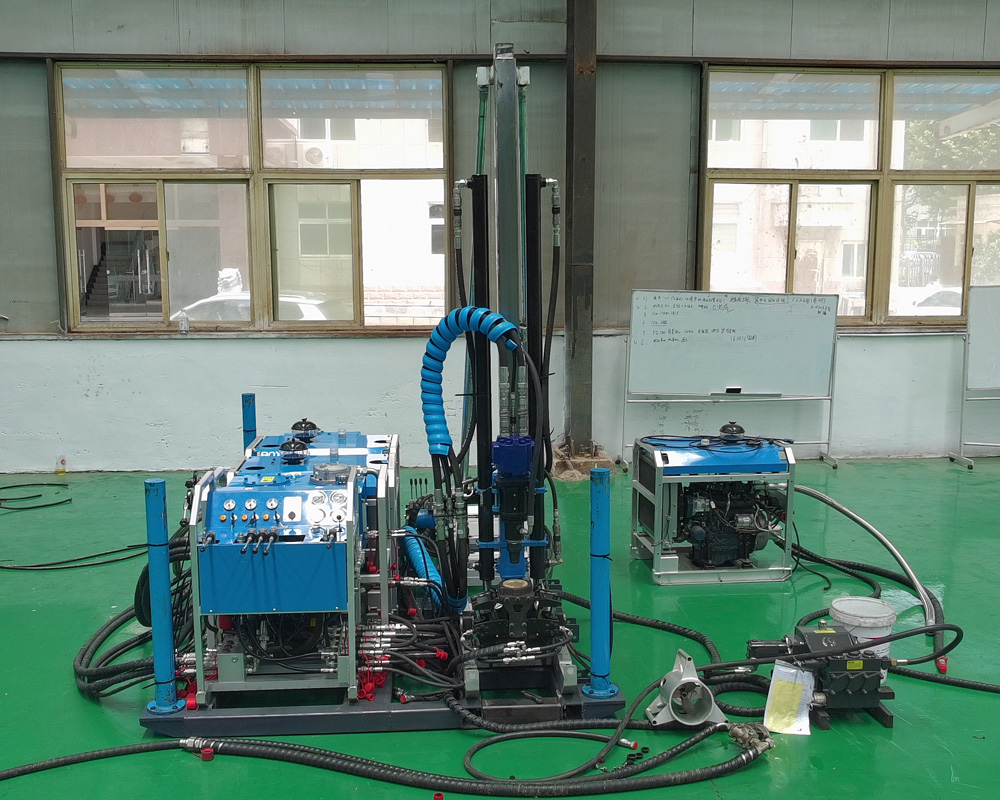

La CR1000P no está diseñada para proyectos de perforación superficial, sino para escenarios de exploración profunda donde se requiere capacidad de extracción de núcleos a 1000 m, pero el acceso al punto de perforación es difícil para equipos grandes. Su estructura modular permite desmontar los sistemas principales para su transporte y luego ensamblarlos en el sitio, lo que hace posible la perforación de núcleos profundos en montañas, bosques y áreas mineras remotas con acceso limitado.

🧭 Capacidad de perforación profunda de 1000 m para el seguimiento de cuerpos minerales profundos

Este modelo tiene una profundidad de referencia de 1150 m en BQ, 1000 m en NQ y 550 m en HQ. Para proyectos donde ya se han identificado cuerpos minerales mediante perforación superficial y de profundidad media, y se necesita evaluar la extensión profunda, la continuidad de la mineralización y el potencial de recursos, la CR1000P puede asumir tareas de control a mayor profundidad.

🥇 Verificación de oro profundo y cuerpos minerales ocultos

El oro profundo a menudo requiere atravesar múltiples rocas de caja, zonas de falla y zonas de alteración antes de alcanzar la zona mineralizada objetivo. La recuperación continua de núcleos ayuda a determinar las relaciones de control estructural, la terminación y reapparición de cuerpos minerales, los cambios de alteración profunda y si los tramos de alta ley continúan, proporcionando muestras directas para la estimación de recursos.

🟠 Control de pozos profundos en sistemas de cobre y grandes sistemas de alteración

Los pórfidos de cobre, los sistemas de cobre-oro y los sistemas polimetálicos suelen tener una gran extensión espacial. Mediante pozos profundos en ángulos de 45° a 90°, es posible controlar el cuerpo objetivo desde plataformas limitadas en la montaña. Los registros de núcleos también se pueden combinar con geofísica, geoquímica y modelos geológicos 3D para mejorar la fiabilidad de la interpretación profunda.

🚧 Transporte modular reduce la dependencia de carreteras grandes para proyectos de pozos profundos

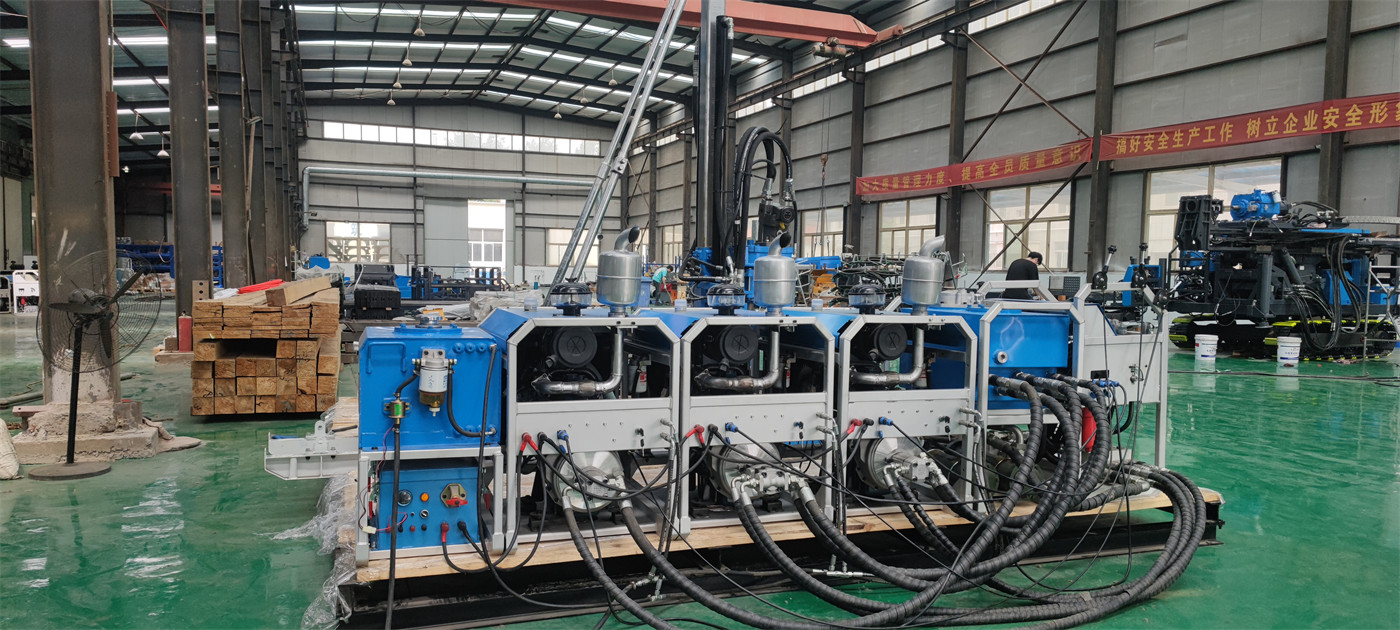

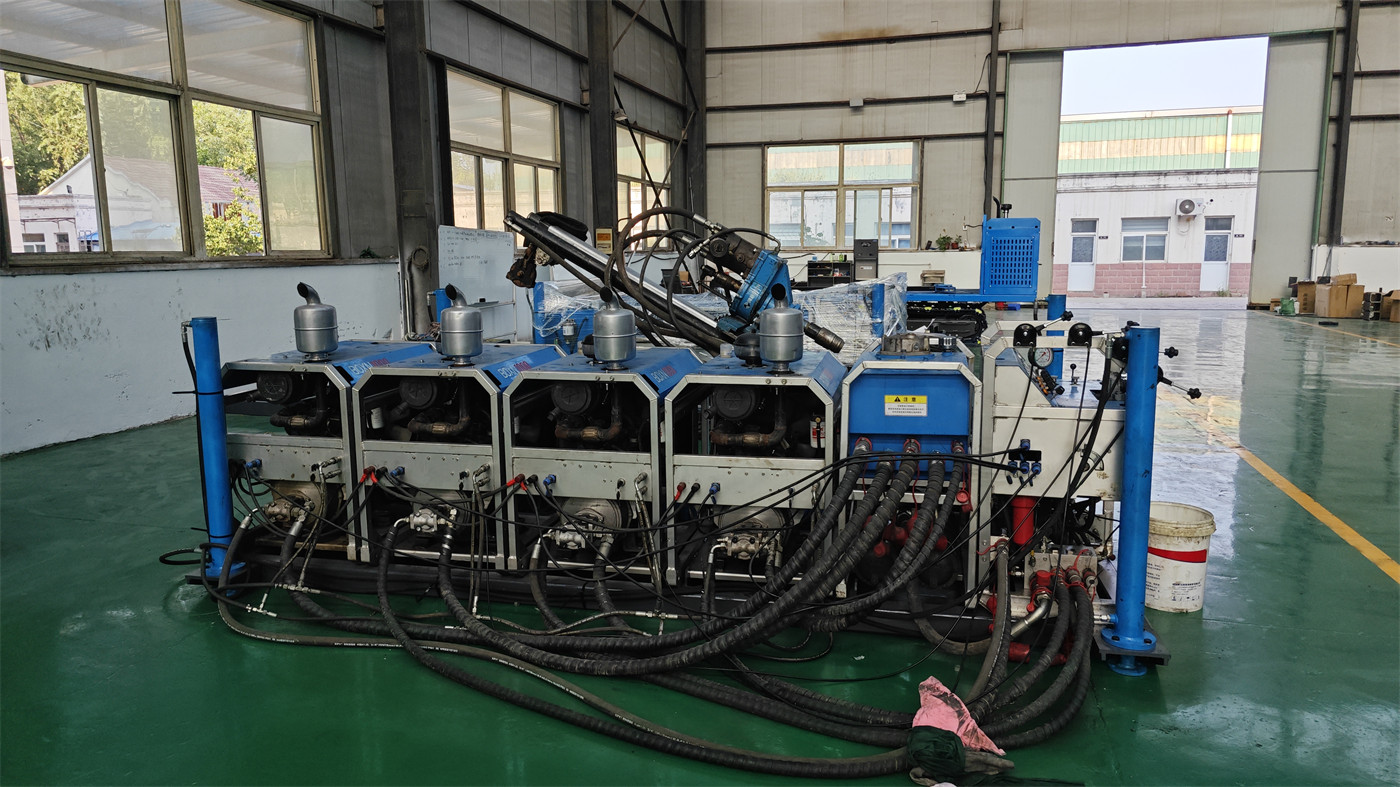

Los equipos de perforación profunda son pesados y requieren muchos suministros. Si es necesario transportar la máquina completa directamente al punto de perforación, los costos de construcción de carreteras pueden ser muy altos. La CR1000P permite transportar por separado los sistemas de potencia, hidráulico, de lodo y de operación, lo que facilita el acceso a través de rutas más estrechas. Antes de la operación, se debe planificar el manejo de los módulos mediante mano de obra, maquinaria o grúa según su peso.

🔄 Cabezal de potencia de 1100 N·m se adapta a los cambios de carga a medida que aumenta la profundidad

El cabezal de potencia tiene un par máximo de 1100 N·m y una velocidad máxima de 1250 rpm. A medida que aumenta la profundidad, el peso de la sarta, la fricción de la pared del pozo y la desviación del pozo se vuelven más influyentes. Los operadores deben ajustar la presión de perforación, la velocidad y el fluido de circulación según los cambios en el par y la resistencia a la extracción, evitando perforar continuamente en condiciones anormales.

💪 La fuerza de extracción de 130 kN requiere una buena técnica de perforación

La CR1000P tiene una fuerza de avance de 67 kN y una fuerza de extracción de 130 kN. En la perforación profunda, una fuerza de extracción suficiente mejora la capacidad de manejo de la sarta y las operaciones normales de extracción, pero la clave para reducir accidentes en el pozo sigue siendo controlar la desviación, mantener la circulación, reducir el estrechamiento y tratar oportunamente las zonas inestables.

🧵 Capacidad de cable de 1200 m para la extracción de tubos interiores de larga distancia

El sistema de malacate utiliza cable de acero de 6 mm, con capacidad de 1200 m, fuerza de extracción en tambor vacío de 14.5 kN, en tambor lleno de 6.9 kN y velocidad de extracción de 116 m/min. En la extracción de núcleos con cable en pozos profundos, se debe prestar especial atención a la fatiga del cable, la fijación del extremo y el enrollado, para evitar anomalías durante la extracción de larga distancia.

🛢️ Bomba principal de 200 L/min para perforación hidráulica prolongada

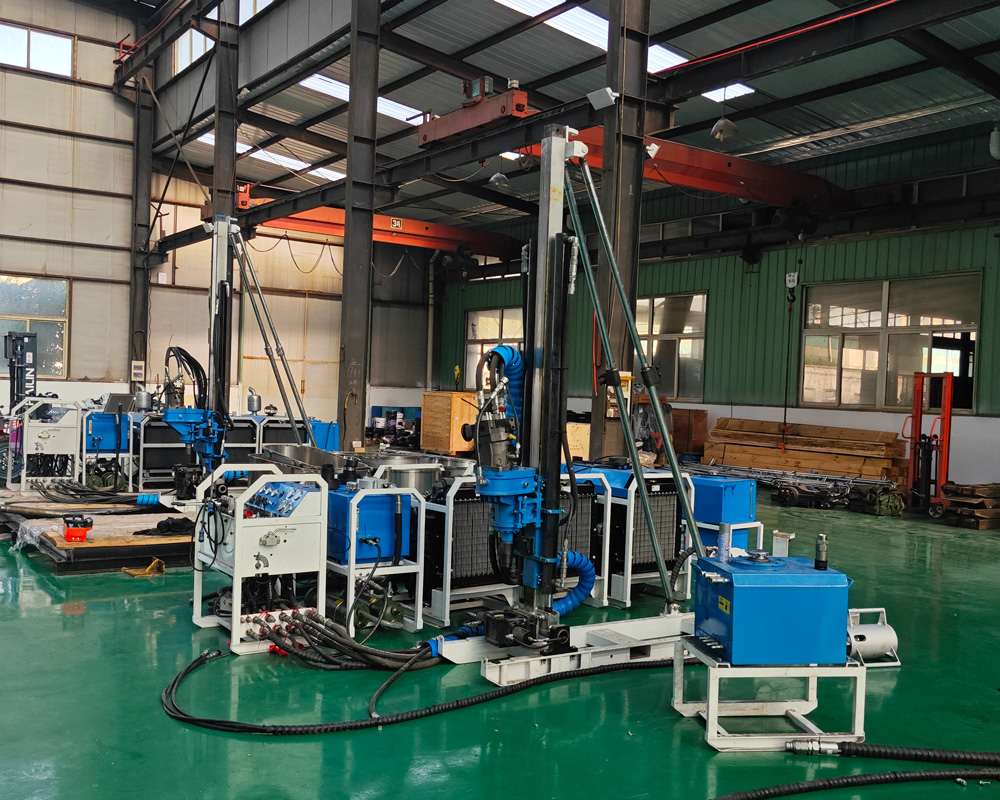

El sistema hidráulico tiene una bomba principal con caudal de 200 L/min y presión de 25 MPa, y un tanque principal de 200 L. Para operaciones de pozos profundos de larga duración, la contaminación del aceite hidráulico, la obstrucción de filtros y el aumento de temperatura del sistema afectan gradualmente la estabilidad de los movimientos. Por lo tanto, se debe establecer un programa regular de cambio de aceite, filtración y limpieza del radiador.

💧 La circulación de lodo determina la evacuación de detritos y la estabilidad de la pared en pozos profundos

El caudal de lodo es de 100 L/min y la presión de 7 MPa. A medida que aumenta la profundidad, la distancia de transporte de los detritos es mayor y la resistencia a la circulación también aumenta. En zonas de pérdida profunda, fracturas con agua y zonas de falla, se debe ajustar el sistema de lodo según el retorno de agua, la presión de bombeo y el estado del núcleo, en lugar de simplemente aumentar la presión de bombeo.

⚡ Motores diésel y eléctricos para diferentes condiciones del proyecto

El motor diésel requiere una potencia ≥132 kW, o se puede usar una configuración de motor eléctrico de 30 kW × 3. Los proyectos en áreas remotas sin red eléctrica suelen elegir la opción diésel; en plataformas mineras con suministro eléctrico estable, se puede evaluar la opción eléctrica según el costo de energía, los recursos de mantenimiento y los requisitos ambientales.

🌍 Aplicaciones típicas

La CR1000P es adecuada para exploración profunda de oro, cobre, litio, níquel, plomo-zinc y minerales polimetálicos, así como para prospección en los alrededores de minas, verificación profunda de anomalías clave, investigación estructural y perforación para actualización de recursos. Se enfatiza la información continua de núcleos y la evidencia geológica profunda, no la perforación rápida convencional.

🪨 Puntos clave para el manejo de formaciones complejas en pozos profundos

En roca dura intacta, se debe mantener el corte normal de la broca; en zonas de meteorización intensa, se debe prevenir la inestabilidad de la pared; en zonas de falla y fractura, se deben acortar las carreras y reducir el impacto mecánico; en zonas de pérdida y acuíferas, se debe gestionar el fluido de perforación. En pozos profundos, cualquier cambio persistente en el retorno de agua, el par o la resistencia a la extracción debe registrarse y analizarse de inmediato.

⚠️ Preparación y gestión del sitio para perforación profunda

Antes de comenzar, se deben preparar suficientes barras de perforación, tubos de núcleo, brocas, cables de acero y materiales de lodo; en áreas montañosas, también se debe planificar el suministro de combustible, electricidad, agua y repuestos; después del ensamblaje, se deben verificar uno por uno las conexiones hidráulicas, el sujetador y el estado del cabezal de potencia. Para proyectos remotos, el mantenimiento preventivo es más importante que esperar repuestos después de una falla.

Debido a las diferencias en las condiciones geológicas reales, las herramientas en el pozo, el ángulo de perforación y los métodos de operación, la eficiencia final de perforación, la profundidad y la recuperación de núcleos deben basarse en las condiciones del sitio.

📊 Principales especificaciones técnicas
