Una vez que el pozo de exploración profunda supera los mil metros, el cabrestante de cable y el sistema de izado dejan de ser un elemento auxiliar de "con lo justo basta" y se convierten en la base del proceso que atraviesa toda la profundidad del pozo. Cuanto más profundo es el pozo, más larga es la distancia de un solo recorrido para izar el tubo interior, más ciclos realiza el cable de acero y más fácilmente se acumula la resistencia al izado de la sarta; estos cambios no se reflejan simultáneamente en una sola cifra como "profundidad de perforación de 1200 m". Este artículo explica, según las dos cargas que se incrementan sucesivamente al aumentar la profundidad del pozo —el recorrido del cable y el margen de izado—, cómo dejar espacio de juicio al leer la documentación del equipo, tomando como referencia los parámetros públicos del CR1200P.
Al aumentar la profundidad del pozo, lo primero que se alarga es la línea del cable
El izado del tubo interior en la perforación con extracción de testigo por cable se realiza mediante el cable de acero del cabrestante. Cuanto mayor es la profundidad del pozo, más larga es la distancia de un solo recorrido del tubo interior desde el fondo hasta la boca del pozo, y más aumentan las flexiones, los tramos de fricción y las variaciones de tensión que soporta el mismo cable de acero en un ciclo. Los datos del CR1200P indican una capacidad de cable del cabrestante de 1400 m (cable de acero de 6 mm), una fuerza de izado con tambor vacío de 14.5 kN, una fuerza de izado con tambor lleno de 5.6 kN y una velocidad de izado de 116 m/min. Estos valores corresponden a un equipo con profundidad de referencia de 1200 m para NQ y 1500 m para BQ.
Entre la capacidad de cable de 1400 m y los 1200 m para NQ hay una distancia; esta distancia no significa que "los parámetros estén sobredimensionados", sino que es el espacio de longitud de cable que debe reservarse en operaciones de pozos profundos: la conexión del extremo del cable, los cambios en el número de capas de enrollamiento en el tambor y los ajustes en la combinación de herramientas en el pozo ocupan longitud de cable realmente disponible. Si el proyecto selecciona el equipo con la capacidad de cable justa para la profundidad nominal del pozo, ante un ligero aumento de la profundidad o la necesidad de reprocesar el extremo del cable podría aparecer un margen insuficiente.La capacidad de cable debe entenderse como una longitud superior a la profundidad planificada del pozo, no exactamente igual a ella.
El margen de fuerza de izado corresponde a la fricción en el pozo, no a la velocidad de perforación
El CR1200P tiene una fuerza de empuje de 67 kN y una fuerza de izado de 130 kN. Para pozos de la clase 1200 m, durante el izado de la sarta se superponen el peso propio de la sarta, la fricción contra la pared del pozo y la resistencia adicional debida a la desviación del pozo. La propia documentación indica que controlar la desviación del pozo, mantener estable la pared y reducir la fricción de la sarta es más importante que simplemente aumentar la fuerza de izado. Esta frase señala un límite de juicio: los 130 kN son un valor calibrado que indica la capacidad de elevación del equipo en este nivel, pero no permite concluir que "cualquier pozo de 1200 m se pueda extraer sin problemas".
Cuanto más profundo es el pozo, más difícil es estimar la proporción de fuerza de izado consumida por la fricción. Por ello, al leer el apartado de fuerza de izado, lo más prudente es considerarla junto con las especificaciones de la sarta, el ángulo de perforación y las condiciones de estabilidad de la pared, en lugar de comparar solo las cifras. Si la resistencia al izado aumenta de forma continua, la dirección de actuación recomendada por la documentación es realizar circulación, inspeccionar el izado o tratar la pared del pozo, en lugar de forzar tirando con mayor fuerza de elevación.
| Parámetro | Valor en la documentación | Etapa operativa correspondiente |
|---|---|---|
| Capacidad de cable del cabrestante | 1400 m (cable de acero de 6 mm) | Longitud de cable por recorrido y margen en el extremo para el izado del tubo interior |
| Fuerza de izado con tambor vacío/lleno | 14.5 kN / 5.6 kN | Capacidad de izado del cable al variar el número de capas de enrollamiento |
| Fuerza de izado | 130 kN | Capacidad de elevación de la sarta durante el izado |
| Fuerza de empuje | 67 kN | Capacidad de avance de la herramienta durante la perforación |
La cifra de profundidad de perforación debe leerse junto con las especificaciones de la sarta
La profundidad de perforación del CR1200P se indica en tres niveles: referencia de 1500 m para BQ, 1200 m para NQ y 700 m para HQ. En un mismo equipo, cuanto mayor es la especificación de la sarta, menor es la profundidad de referencia alcanzable. Esto muestra que "clase 1200 m" no es una capacidad fija, sino un intervalo vinculado al diámetro del pozo y al sistema de sarta. La capacidad de cable y la fuerza de izado también están sujetas a este sistema: el proceso de extracción de testigo por cable en el tramo NQ es diferente del del tramo HQ, y cambian el peso del tubo interior, el número de barras y la resistencia al izado.
Por lo tanto, al evaluar el margen, primero debe determinarse la especificación de sarta de uso principal del proyecto, luego consultar la profundidad de referencia del nivel correspondiente y, por último, comparar si la capacidad de cable y la fuerza de izado dejan espacio suficiente. Tomar directamente los 1500 m del nivel BQ como profundidad de perforación universal del equipo llevaría a sobreestimar tanto la capacidad de cable como el rango de adaptación de la fuerza de izado.
Requisitos que la operación continua en pozos profundos impone a las condiciones de aparejamiento
El sistema de cable y de izado no trabaja de forma aislada. La bomba principal del CR1200P tiene un caudal de 250 L/min y una presión de 25 MPa, y la bomba de lodo un caudal de 150 L/min y una presión de 7 MPa. En pozos profundos, la distancia de transporte de los detritos es larga y el lodo asume simultáneamente funciones de refrigeración, lubricación y protección de la pared; el sistema hidráulico debe mantener el funcionamiento continuo del cabezal de potencia, el cabrestante y el sujetador. La documentación menciona que un mayor caudal hidráulico favorece la operación continua en pozos profundos, pero también exige prestar más atención en obra a la filtración del aceite hidráulico, el control de temperatura y el mantenimiento de las tuberías de alta presión. Estas condiciones de aparejamiento influyen indirectamente en la estabilidad del sistema de izado y de cable: las fluctuaciones hidráulicas y las anomalías en el retorno de lodo se reflejan en la resistencia al izado y en la colocación del tubo interior.
- Debe llevarse un registro de inspección y sustitución del cable de acero, con revisión periódica de hilos rotos, desgaste, marcas de presión y conexión del extremo.
- La filtración del aceite hidráulico, el control de temperatura y el mantenimiento de las tuberías de alta presión deben incluirse en el plan diario.
- Las propiedades del lodo deben ajustarse según el retorno de agua y las variaciones de presión de la bomba; en zonas de pérdida profunda o de fractura deben combinarse con entubado, taponamiento o protección por tramos.
- En proyectos remotos deben prepararse sellos, filtros, conectores rápidos, piezas de desgaste del cable de acero, herramientas de perforación y materiales de lodo de uso común.
Qué condiciones no recoge la documentación y deben confirmarse aparte

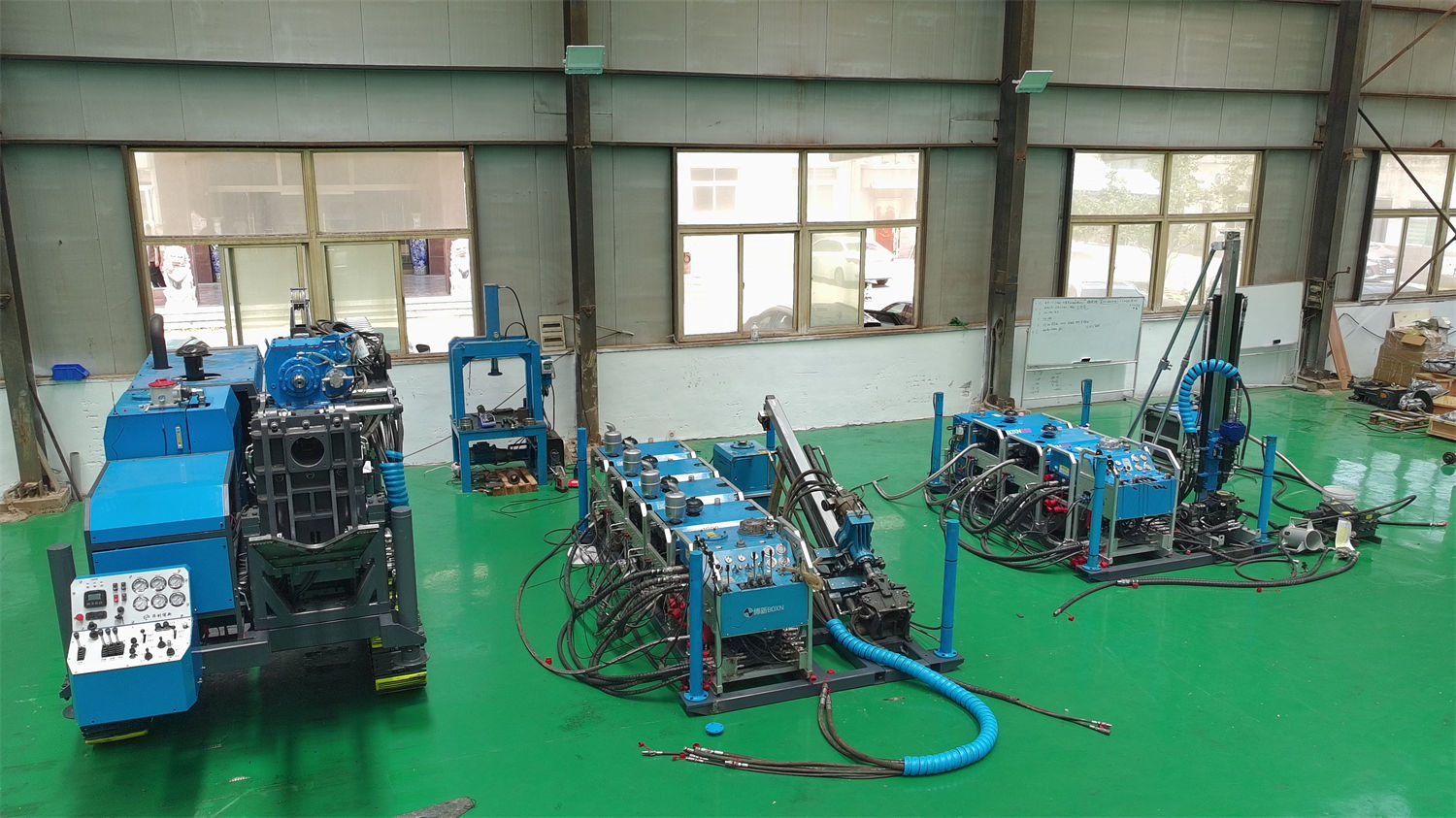

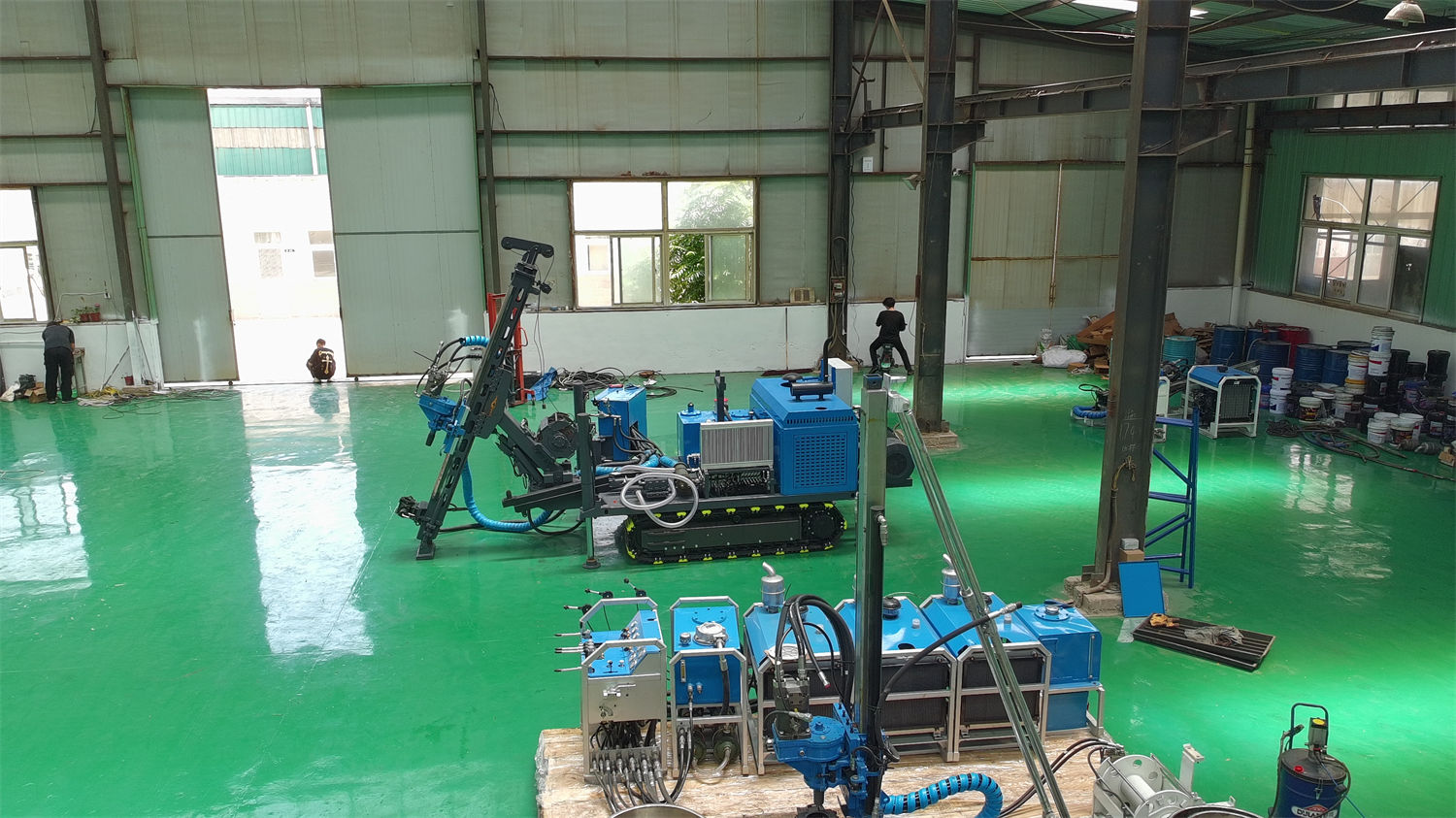

Los parámetros públicos no indican la proporción real de consumo de fuerza de izado bajo diferentes profundidades y combinaciones de sarta, ni el ciclo de sustitución del cable de acero en condiciones geológicas concretas. Estos aspectos deben confirmarse con el fabricante o con el personal técnico en obra según la profundidad del pozo, el ángulo de perforación, la integridad de la formación y el modo de operación. Además, el CR1200P adopta un diseño modular dividido, con un peso total de 1880 kg, y se indican pesos de referencia separados para la unidad de potencia, la unidad de operación, la unidad de aceite hidráulico y la unidad de lodo; antes de la entrada en obra también deben verificarse las condiciones de acceso por carretera, los puntos de izado, el suministro de agua y el suministro de energía. La documentación advierte claramente que la eficiencia final de perforación, la profundidad y la recuperación de testigos deben ajustarse a las condiciones reales de la obra.
Para los proyectos de exploración profunda, la evaluación del margen de capacidad de cable y fuerza de izado responde en esencia a la pregunta de si este equipo aún tiene espacio de ajuste en el tramo más profundo del pozo. La capacidad de cable de 1400 m y la fuerza de izado de 130 kN del CR1200P son el punto de partida de este juicio, no el punto final; a partir de ahí, todavía deben verificarse uno por uno la especificación de la sarta, la fricción en el pozo y las condiciones de aparejamiento en obra.
