CR1200P

⛏️ CR1200P Perforadora de núcleos hidráulica portátil dividida de 1200 metros

La CR1200P está diseñada principalmente para tareas de exploración profunda en montañas, bosques y zonas mineras remotas. Combina una capacidad de extracción de núcleos de 1200 metros con un transporte dividido, adecuada para proyectos donde el cuerpo mineral ya ha sido controlado preliminarmente, pero los recursos profundos aún requieren verificación, y donde las perforadoras de orugas grandes no pueden acceder al sitio debido a las condiciones de las vías.

🌐 La clasificación de 1200 metros se orienta más al control de recursos profundos

Profundidad de referencia BQ: 1500 m, NQ: 1200 m, HQ: 700 m. En comparación con equipos de 600 y 800 metros, la CR1200P es más adecuada para la extensión profunda del cuerpo mineral, expansión periférica y perforaciones de actualización de recursos, pudiendo verificar la segunda zona de mineralización, estructuras profundas o anomalías profundas.

🥇 Exploración de oro profundo y recursos de reemplazo en minas

Cuando las minas en producción buscan recursos de reemplazo, a menudo necesitan perforar desde la periferia de la zona de extracción o plataformas montañosas hacia profundidades. La CR1200P puede perforar en un rango de 45° a 90°, determinando si el cuerpo mineral continúa descendiendo mediante núcleos profundos, proporcionando así una base geológica para la expansión de la mina y la planificación profunda.

🟠 Verificación profunda de grandes minas de cobre y sistemas polimetálicos

Las grandes minas de cobre y polimetálicas suelen presentar cubiertas gruesas, alteraciones complejas y múltiples fases tectónicas. Las perforaciones de 1200 metros pueden atravesar un mayor rango vertical, obteniendo núcleos continuos para analizar el centro de mineralización, el contacto de la roca, la zonación de alteración y las relaciones de control de fallas.

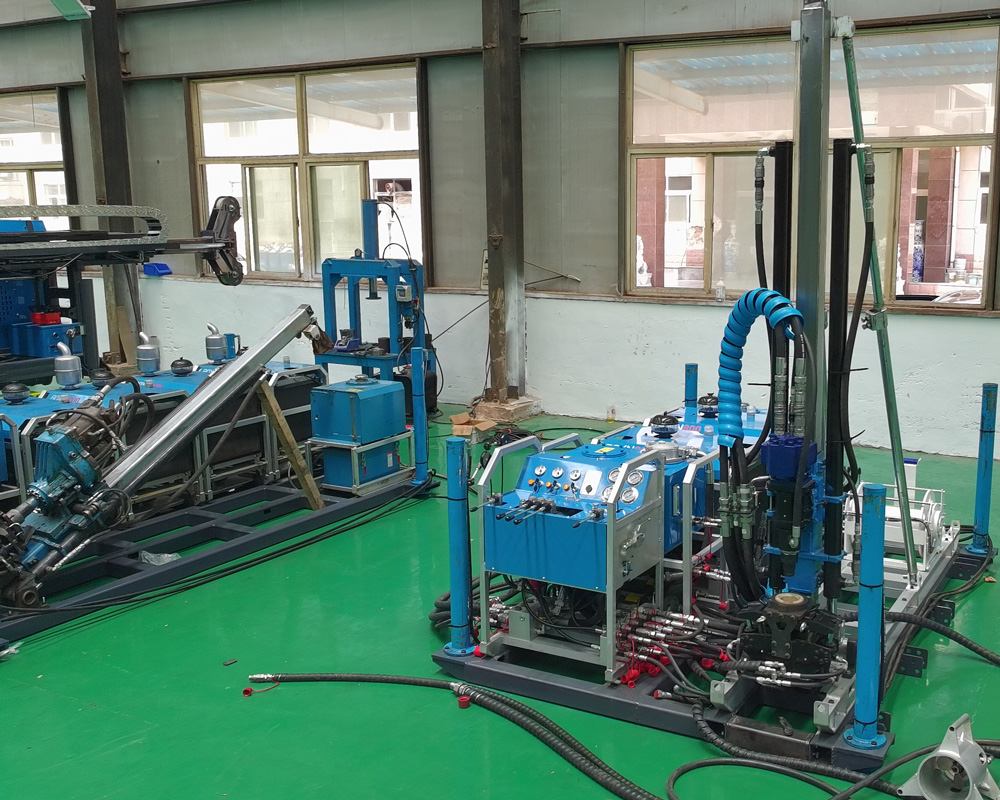

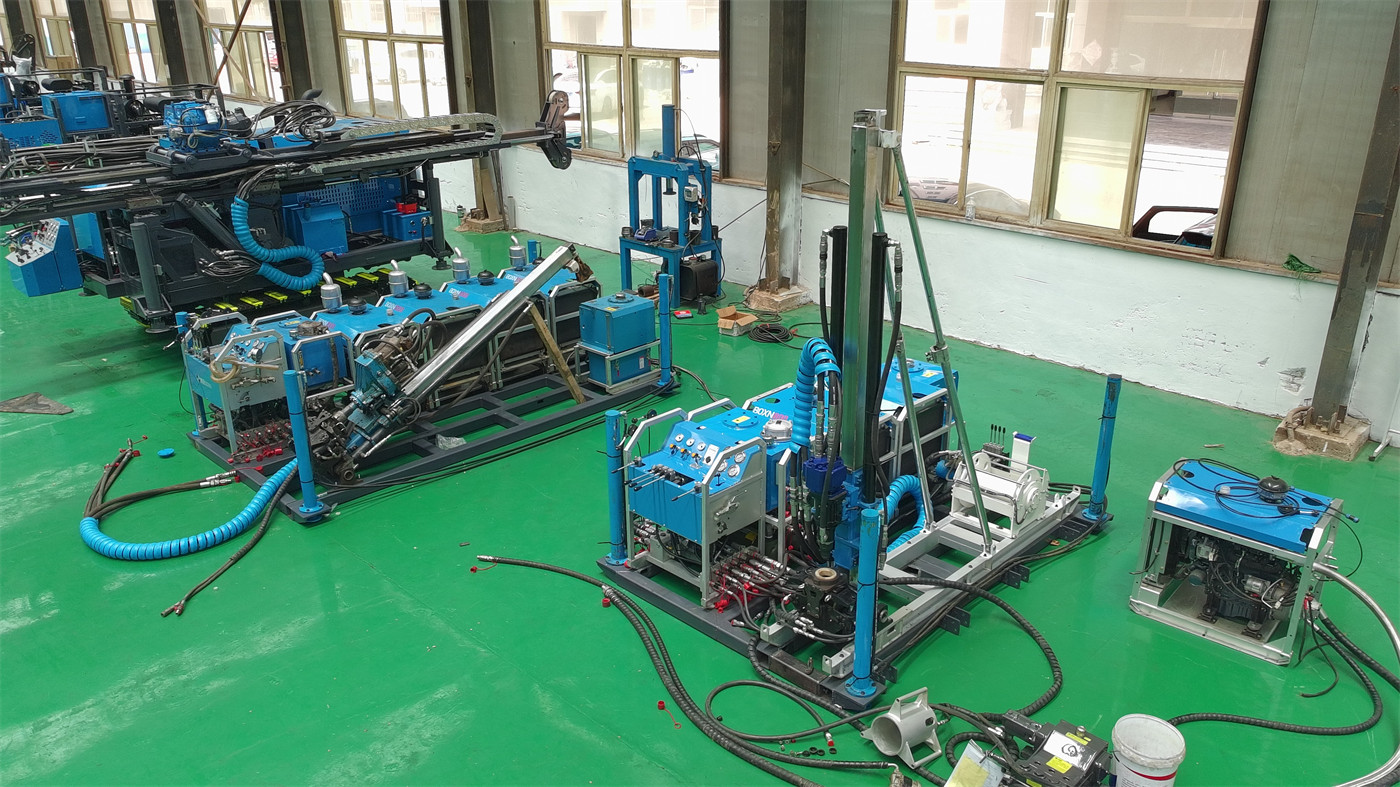

🏔️ La estructura dividida reduce las barreras de acceso para proyectos remotos

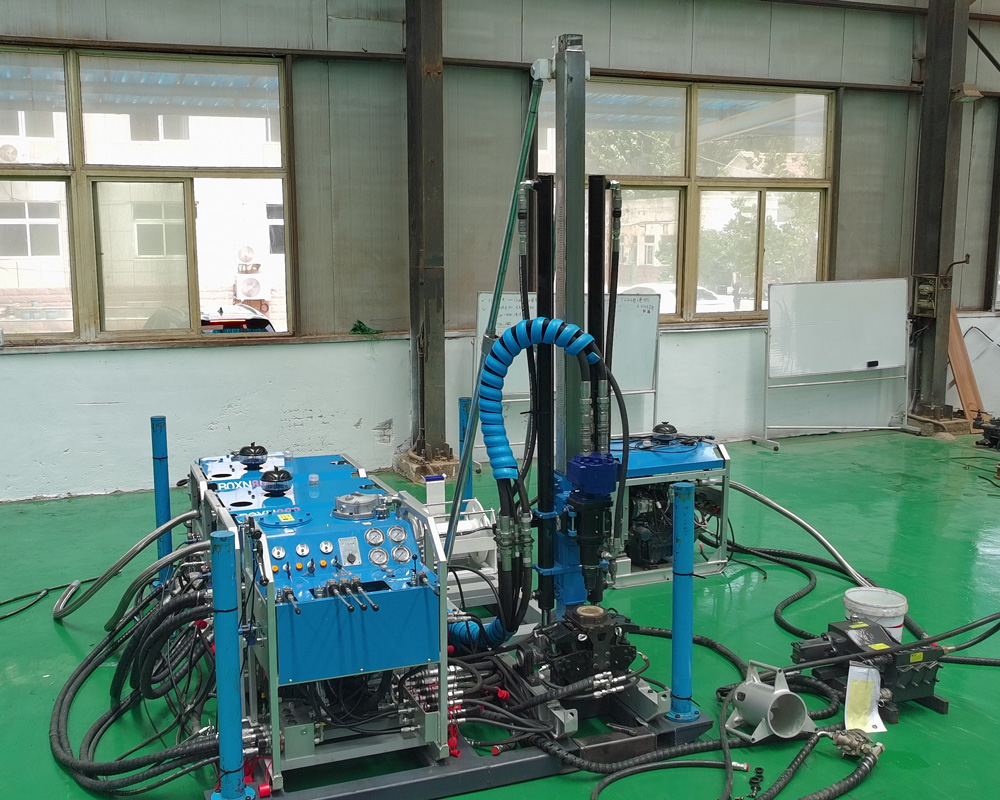

Las perforadoras de pozos profundos suelen tener sistemas de potencia e hidráulicos más grandes; si se transportan como una unidad completa, los requisitos de carretera y elevación son altos. La CR1200P se divide en múltiples módulos funcionales que pueden transportarse por lotes según la capacidad de transporte del sitio. La organización de la construcción debe planificar previamente pendientes, puntos de elevación, suministro de agua, energía y repuestos.

🔄 Par de 1360 N·m y rango de velocidad de 1500 rpm

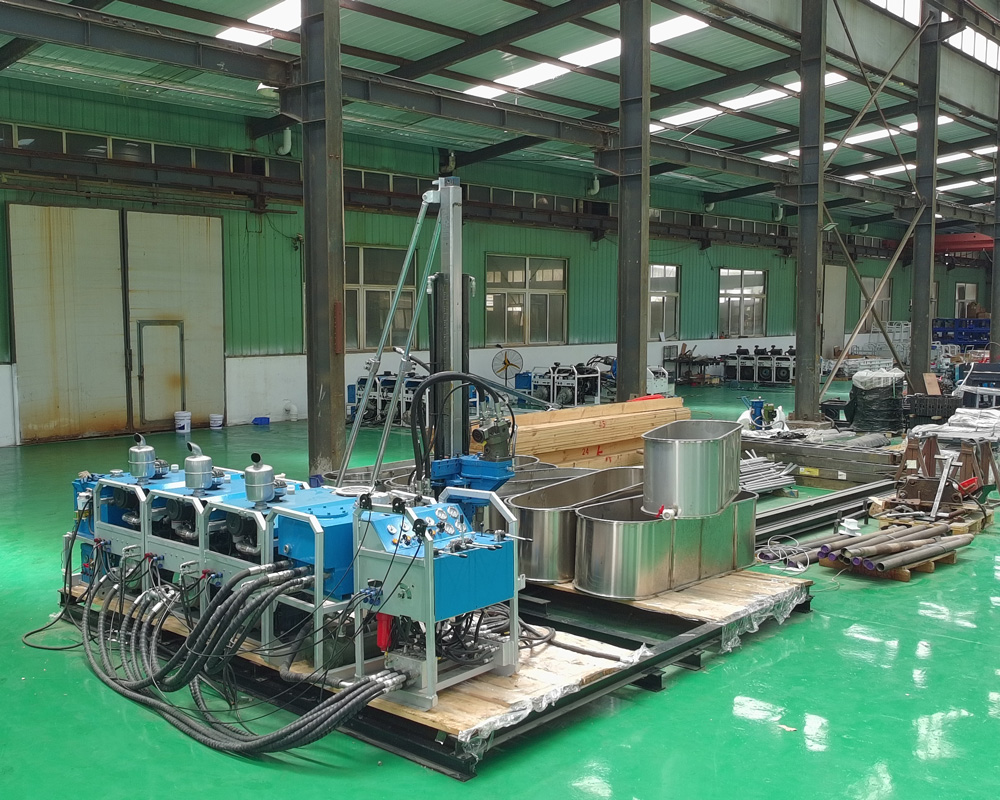

El cabezal de potencia utiliza un motor de pistones de desplazamiento variable y transmisión por engranajes, con un par máximo de 1360 N·m, velocidad máxima de 1500 rpm, y soporta oscilación o desplazamiento lateral. Las demandas de velocidad y par varían en diferentes etapas de la perforación profunda; el operador debe ajustar dinámicamente según la litología, el diámetro del pozo y la carga de la sarta.

💪 La fuerza de extracción de 130 kN no reemplaza una buena gestión del pozo

La CR1200P tiene una fuerza de avance de 67 kN y una fuerza de extracción de 130 kN. Para perforaciones de 1200 metros, controlar la desviación del pozo, mantener la estabilidad de las paredes y reducir la fricción de la sarta es más importante que simplemente aumentar la fuerza de extracción. Si la resistencia al extraer aumenta continuamente, se deben realizar circulación, inspección de la sarta o tratamiento de las paredes del pozo.

🧵 Capacidad de cable de 1400 metros para extracción continua de núcleos en pozos profundos

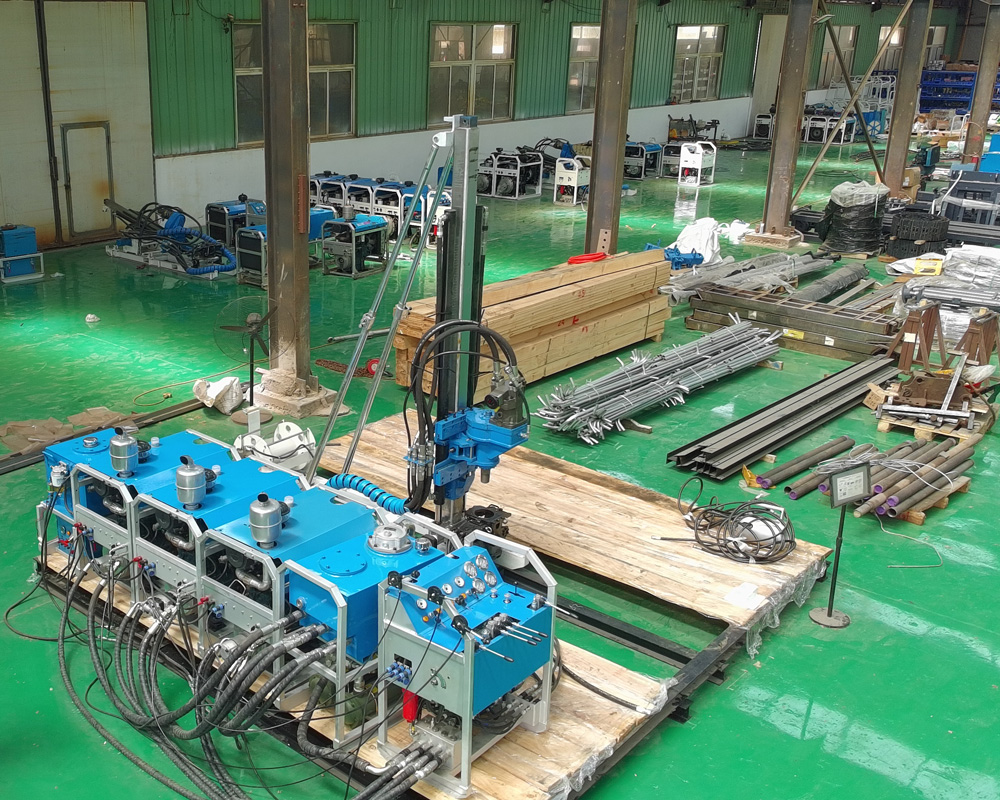

La capacidad del tambor es de 1400 m, con cable de acero de 6 mm y velocidad de elevación de 116 m/min. En pozos profundos, la distancia de elevación del tubo interior es larga y el cable se usa con frecuencia, por lo que se deben establecer registros de inspección y reemplazo, realizando revisiones periódicas de roturas de alambres, desgaste, marcas y conexiones del extremo del cable.

🛢️ Bomba principal de 250 L/min para sistema hidráulico de alta carga

La bomba principal tiene un caudal de 250 L/min y una presión de 25 MPa, con un tanque principal de 250 L y control manual más piloto. Un mayor caudal hidráulico favorece la operación continua en pozos profundos, pero también requiere mayor atención a la filtración del aceite hidráulico, control de temperatura y mantenimiento de las mangueras de alta presión.

💧 Caudal de lodo de 150 L/min adecuado para pozos más largos

La bomba de lodo tiene un caudal de 150 L/min y una presión de 7 MPa. En pozos profundos, la distancia de transporte de recortes es larga; el lodo también cumple funciones de enfriamiento, lubricación y estabilización de paredes. Ante pérdidas de circulación, fracturas acuíferas o zonas de falla, se deben ajustar las propiedades del lodo según los cambios en el retorno y la presión de bombeo.

⚡ Potencia diésel de 147 kW y opción eléctrica

La potencia requerida del motor diésel es ≥147 kW, también se puede usar una combinación de 4 motores eléctricos de 30 kW. Los proyectos remotos valoran la independencia energética y el suministro de combustible; las plataformas fijas con suministro eléctrico estable pueden elegir la configuración eléctrica según los costos de energía y mantenimiento.

🪨 Fallas profundas, zonas de fractura y pérdidas de circulación

Al entrar en zonas de falla en pozos profundos, pueden ocurrir núcleos fracturados, presiones anormales de bombeo, reducción del retorno o desprendimientos de paredes. En estos casos, se debe reducir el impacto mecánico, acortar las carreras y tratar las anomalías de circulación de inmediato. En pérdidas severas, se deben usar revestimientos, materiales de sellado o estabilización por secciones, sin buscar ciegamente el avance.

🌍 Usos típicos

La CR1200P se puede utilizar para la exploración profunda de minas de oro, cobre, litio, níquel, hierro, plomo-zinc y polimetálicas, así como para estudios geológicos profundos en áreas remotas, verificación estructural, expansión periférica de minas y proyectos de actualización de recursos.

🛡️ La gestión de repuestos es más importante en proyectos remotos de pozos profundos

El tiempo de espera por repuestos en zonas mineras remotas es costoso; se deben preparar sellos comunes, filtros, acoplamientos rápidos, piezas de desgaste del cable, herramientas de perforación y materiales de lodo, y establecer un plan de mantenimiento periódico para los sistemas de potencia, hidráulico, cabrestante y sujetador.

⚠️ Precauciones para la perforación profunda

Antes de comenzar la perforación, se debe confirmar la estabilidad de la plataforma, la orientación del pozo, el stock de barras, el suministro de agua y energía; después del ensamblaje de los módulos, verificar las conexiones hidráulicas y mecánicas; en la etapa de pozo profundo, registrar continuamente el par, la presión de bombeo, el retorno y la resistencia a la extracción, tratando cualquier anomalía tendencial de inmediato.

Debido a las diferencias en las condiciones geológicas reales, herramientas en el pozo, ángulos de perforación y métodos de operación, la eficiencia final de perforación, la profundidad y la recuperación de núcleos dependerán de las condiciones del sitio.

📊 Principales parámetros técnicos
