Los emplazamientos de extracción de testigos en zonas mineras montañosas suelen encontrarse en laderas, barrancos o plataformas forestales sin caminos consolidados. La primera prueba a la que se enfrenta el equipo en estos puntos no suele ser la profundidad de perforación, sino cómo transportar todo el conjunto hasta el lugar y cómo desmontarlo y volver a montarlo en una plataforma estrecha. Este artículo descompone el objetivo operativo de «acceder sin camino y extraer testigos en un punto determinado» en varios requisitos y, a continuación, los contrasta con la información pública del CR600P para ver qué características se relacionan con estos requisitos y qué condiciones aún deben verificarse en campo.

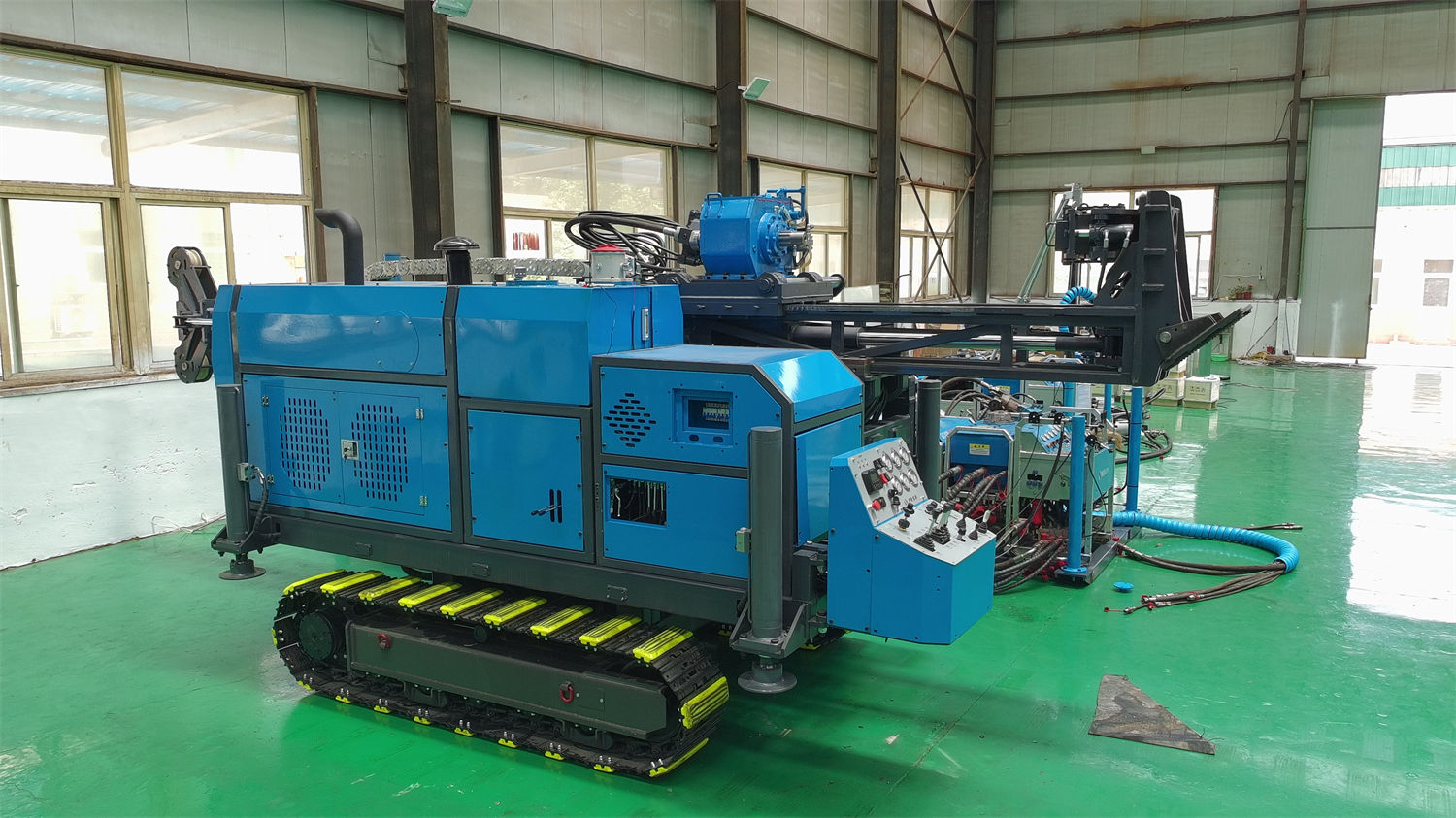

Descomponer primero el objetivo operativo en condiciones verificables
La «extracción de testigos en zonas mineras montañosas sin acceso vial» engloba varias capas de restricciones que, si se discuten mezcladas, tienden a reducirse a la profundidad de perforación:
- Forma de acceso: hasta qué tramo puede llegar un vehículo y qué distancia restante requiere transporte manual o con equipos pequeños;
- Peso de cada componente: cuanto más pesado es el módulo, mayores son los requisitos de personal, ancho de ruta y pendiente;
- Actitud del taladro: la disposición del yacimiento determina el ángulo de perforación; el equipo debe cubrir tanto taladros inclinados como taladros casi verticales;
- Especificación de testigos: cada diámetro de perforación tiene un valor de referencia de profundidad distinto; la profundidad objetivo debe situarse dentro de ese rango;
- Pared del sondeo y evacuación de detritos: requisitos de lodo y entubado en tramos meteorizados y fracturados;
- Organización del cambio de taladro: cuando los puntos de la línea de exploración están dispersos, aumenta la proporción de tiempo dedicada al desmontaje y la reubicación.
Algunas de estas condiciones pueden correlacionarse directamente con los parámetros del equipo; otras solo pueden confirmarse en campo. A continuación se desarrollan punto por punto según los requisitos.

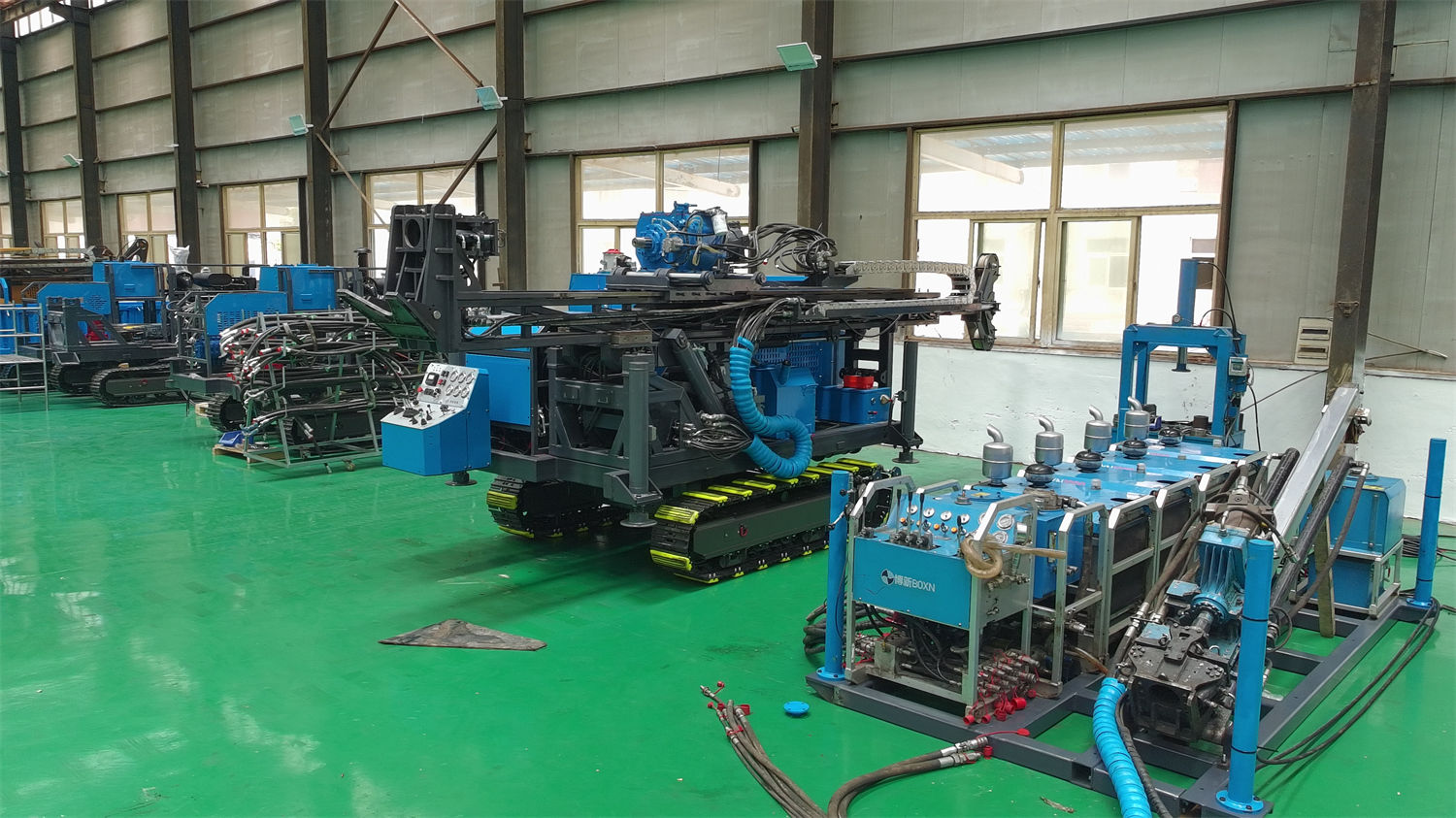

A qué requisito responde la estructura modular desmontable
La práctica más habitual en emplazamientos sin acceso vial consiste en desmontar el equipo en unidades transportables de forma independiente, trasladarlas por lotes hasta las proximidades de la boca del sondeo y ensamblarlas allí. La documentación del CR600P divide la potencia, la hidráulica, la operación, el lodo y el mecanismo de perforación en varias unidades funcionales, con los siguientes pesos de referencia por módulo: unidad de potencia 180–260 kg, unidad de operación 125 kg, unidad de aceite hidráulico (con aceite) 140 kg, unidad de lodo 86 kg, y un peso total del equipo de 1200 kg.
Estos valores indican que el diseño desmontable distribuye el peso total entre varios módulos, no que cada pieza se reduzca a un nivel que pueda transportarse manualmente sin más. El rango de 180–260 kg de la unidad de potencia sigue requiriendo medios de transporte pequeños, teleféricos o la colaboración de varias personas, en función de la pendiente y la distancia de la ruta de transporte. La documentación no proporciona las dimensiones exteriores de cada módulo; el ancho mínimo de la ruta de transporte, el radio de giro y los puntos de izaje deben verificarse por separado.
La documentación menciona que el montaje puede completarse en aproximadamente 30 minutos en el mejor de los casos, y aclara que el tiempo real depende de la distancia de transporte, las condiciones del terreno, la destreza del personal y los equipos auxiliares. Este valor puede tomarse como punto de referencia inicial para organizar el cambio de taladro, pero no debe utilizarse directamente como tiempo de montaje en campo.
El rango de perforación de 45°–90° responde al requisito de actitud del taladro
Los yacimientos montañosos suelen presentar cierta inclinación, por lo que los sondeos deben atravesar la zona mineralizada con un ángulo adecuado, en lugar de perforarse siempre verticalmente. La documentación del CR600P indica un rango de ángulo de perforación de 45°–90°, directamente relacionado con la necesidad de disponer taladros inclinados y casi verticales.
Debe distinguirse que el rango de ángulos indica que el equipo puede adoptar esa actitud, lo que no equivale a que la eficiencia de perforación a ese ángulo sea igual que en un taladro vertical. En la perforación inclinada cambian la estabilidad del mástil y la base, el estado de solicitación de las barras y la fricción dentro del sondeo; la documentación también señala en las advertencias que, antes de perforar en inclinado, debe garantizarse la estabilidad del mástil y la base. El rendimiento real de perforación a un ángulo concreto no se cuantifica en la documentación y debe evaluarse según las condiciones de la obra.
Las especificaciones de testigos y la profundidad de referencia deben considerarse conjuntamente
La profundidad objetivo de la extracción de testigos está vinculada al diámetro de testigo; no puede considerarse un número de profundidad de forma aislada. Las profundidades de referencia del CR600P son: BQ 760 m, NQ 600 m, HQ 280 m. Un mismo equipo presenta diferencias notables en el nivel de profundidad según la especificación de testigo, por lo que al seleccionar debe definirse primero qué especificación utilizará principalmente el proyecto.
| Especificación de testigo | Profundidad de referencia |
|---|---|
| BQ | 760 m |
| NQ | 600 m |
| HQ | 280 m |
La documentación también indica que la eficiencia final de perforación, la profundidad y la recuperación de testigos deben determinarse según las condiciones de la obra. La tabla anterior contiene valores de referencia, no garantías alcanzables en cualquier formación. Si el proyecto se centra en testigos de gran diámetro HQ y la profundidad objetivo supera los 280 m, debe reevaluarse la aplicabilidad de este modelo.
Influencia del testigo con cable y la longitud de las barras en el ritmo de cambio de taladro
Cuando los puntos de la línea de exploración están dispersos, los tiempos auxiliares de cada maniobra se acumulan. El CR600P incorpora un cabrestante de cable de 6 mm de diámetro, capacidad de 800 m y velocidad de elevación de 116 m/min; la extracción de testigos con cable reduce las maniobras auxiliares de extracción de toda la sarta en cada maniobra. La longitud de barra aplicable es de 1 m o 1,5 m, lo que concuerda con el transporte modular: una barra más corta facilita el traslado manual en condiciones sin camino, pero, en consecuencia, se requieren más conexiones para alcanzar la misma profundidad.
Existe aquí un compromiso: cuanto más corta es la barra, más fácil es transportarla, pero mayor es la frecuencia de conexión y de maniobras de extracción e introducción. La documentación no proporciona diferencias de tiempo concretas según la longitud de barra; el impacto real debe calcularse en función de la profundidad, la formación y la dotación de personal.
Condiciones auxiliares para la estabilidad de la pared del sondeo y la evacuación de detritos
Los emplazamientos en zonas montañosas suelen presentar en su parte superior capas meteorizadas, zonas de fractura o recubrimientos sueltos. La unidad de lodo del CR600P utiliza una bomba de alta presión de émbolo, con caudal de 90 L/min y presión de 3 MPa; la documentación indica que el lodo se encarga principalmente de la refrigeración y del arrastre de detritos en roca intacta, mientras que en tramos fuertemente meteorizados, fracturados o sueltos es necesario ajustar las propiedades del lodo y aplicar medidas de entubado para mantener la estabilidad de la pared.
Esto significa que los parámetros de la bomba de lodo son solo una parte del sistema de circulación; la estabilidad de la pared en tramos sueltos depende también de la formulación del lodo, el plan de entubado y el criterio en campo. La documentación no proporciona proporciones de lodo ni profundidades de entubado para formaciones concretas. Además, el agitador de lodo tiene una capacidad de agitación de 1,2 m³/min y una velocidad de 1500 rpm; el suministro de agua limpia y materiales debe estimarse por separado según la profundidad y la longitud de los tramos.
Relación entre la forma de potencia y las condiciones de suministro eléctrico en obra
El CR600P puede utilizar potencia diésel o eléctrica: la potencia del motor diésel debe ser ≥66 kW, con marcas disponibles Kubota, Cummins, Yunnei y Yuchai; la opción eléctrica consiste en una combinación de dos motores de 22 kW. Las zonas montañosas sin acceso vial normalmente no disponen de suministro eléctrico estable, por lo que la opción diésel es más directa en cuanto a autonomía; si la mina ya cuenta con suministro eléctrico, la opción eléctrica puede reducir la logística de combustible. La elección entre ambas depende de las condiciones de suministro eléctrico, el mantenimiento y la capacidad de organización energética; la documentación no ofrece datos comparativos de consumo entre ambas.
Aspectos que aún deben confirmarse fuera de la documentación
Los siguientes puntos no están cubiertos por la documentación existente y deben resolverse por separado antes de la entrada en obra:
- Dimensiones exteriores y puntos de izaje de cada módulo, para calcular la ruta de transporte y el método de elevación;
- Capacidad portante de la plataforma temporal y estabilidad de la ladera, especialmente las solicitaciones sobre la base durante la perforación inclinada;
- Columna estratigráfica de los puntos objetivo y posición prevista de las zonas de fractura, para preparar el plan de entubado y lodo;
- Especificaciones y cantidad de repuestos de las herramientas de fondo, como barras, coronas y tubos portatestigos;
- Evaluación de seguridad de las rutas de transporte manual, caída de rocas y caminos en temporada de lluvias.
Solo después de contrastar estas condiciones con las características del equipo descritas puede determinarse si una perforadora portátil modular de la clase de 600 metros como la CR600P se ajusta a un proyecto concreto. Decidir basándose únicamente en la cifra de profundidad o en la palabra «portátil» puede llevar a pasar por alto las restricciones reales de la organización del transporte y de las operaciones de fondo.
