La preparación para la entrada en el predrilling de cimentaciones fotovoltaicas es diferente a la de un proyecto de exploración geológica: hay muchas posiciones de pilotes, espaciado regular y perforaciones individuales poco profundas, pero el sitio suele compartirse simultáneamente con varias líneas de trabajo como caminos de la planta, cercas y montaje de estructuras de soporte. Lo que realmente bloquea el inicio no suele ser la capacidad del equipo, sino la falta de varios documentos: la versión de las coordenadas de los pilotes y la forma de cimentación no está definida, no hay planos de la trayectoria de los cables subterráneos, y el camino por el que el equipo debe subir no ha sido recorrido. Tomando como referencia los parámetros publicados del PV390 en este sitio, se enumeran en orden la documentación y las condiciones del sitio que deben prepararse antes de la entrada. El PV390 es un martinete fotovoltaico de orugas hidráulico de cuatro cilindros, con diámetro de perforación de 80–600 mm y profundidad de perforación de 0–6 m; estos valores solo tienen sentido dentro del rango especificado por el diseño de cimentación del proyecto.
Las cuatro categorías de documentación que deben prepararse primero
Si falta cualquiera de las siguientes cuatro categorías de documentación, se convertirá en un punto de parada el día de la entrada. Su correspondencia con el equipo no es la misma, por lo que no se presentan mezcladas en una sola tabla.
1、Documentación de diseño de cimentaciones
Esta categoría determina si los parámetros del equipo pueden cumplir con los requisitos del proyecto. Como mínimo se necesita: plano de disposición en planta y coordenadas de las posiciones de los pilotes; forma de cimentación y tipo de pilote (pilote colado en sitio, perforación guía para pilote prefabricado u otro); diámetro y profundidad de diseño por pilote; elevación de las posiciones de los pilotes y diseño vertical del área. Al comparar directamente el diámetro y la profundidad de diseño con los 80–600 mm y 0–6 m del PV390, se pueden excluir primero las secciones claramente incompatibles. El diámetro y la profundidad finales se basan en los planos de diseño del proyecto y la forma de cimentación; el rango indicado en la documentación del equipo no es una base de diseño.
2、Documentación de instalaciones subterráneas
En el área de una planta fotovoltaica normalmente coexisten líneas de recolección, cables de fibra óptica de comunicación, tuberías de suministro y drenaje, y tuberías existentes fuera del área. La función de esta documentación es delimitar las zonas no perforables alrededor de las posiciones de los pilotes, no determinar si el equipo puede perforar. Se debe obtener: plano integral de tuberías subterráneas del área; profundidad y trayectoria de tendido de cables; líneas temporales ya tendidas no señalizadas; datos de contacto de las entidades propietarias de tuberías existentes en los alrededores del área.
La documentación no proporciona la capacidad de manejo del equipo relacionada con instalaciones subterráneas, por lo que esta parte solo puede resolverse mediante instrucción previa y confirmación en sitio, no mediante parámetros del equipo.
3、Documentación del sitio y de acceso

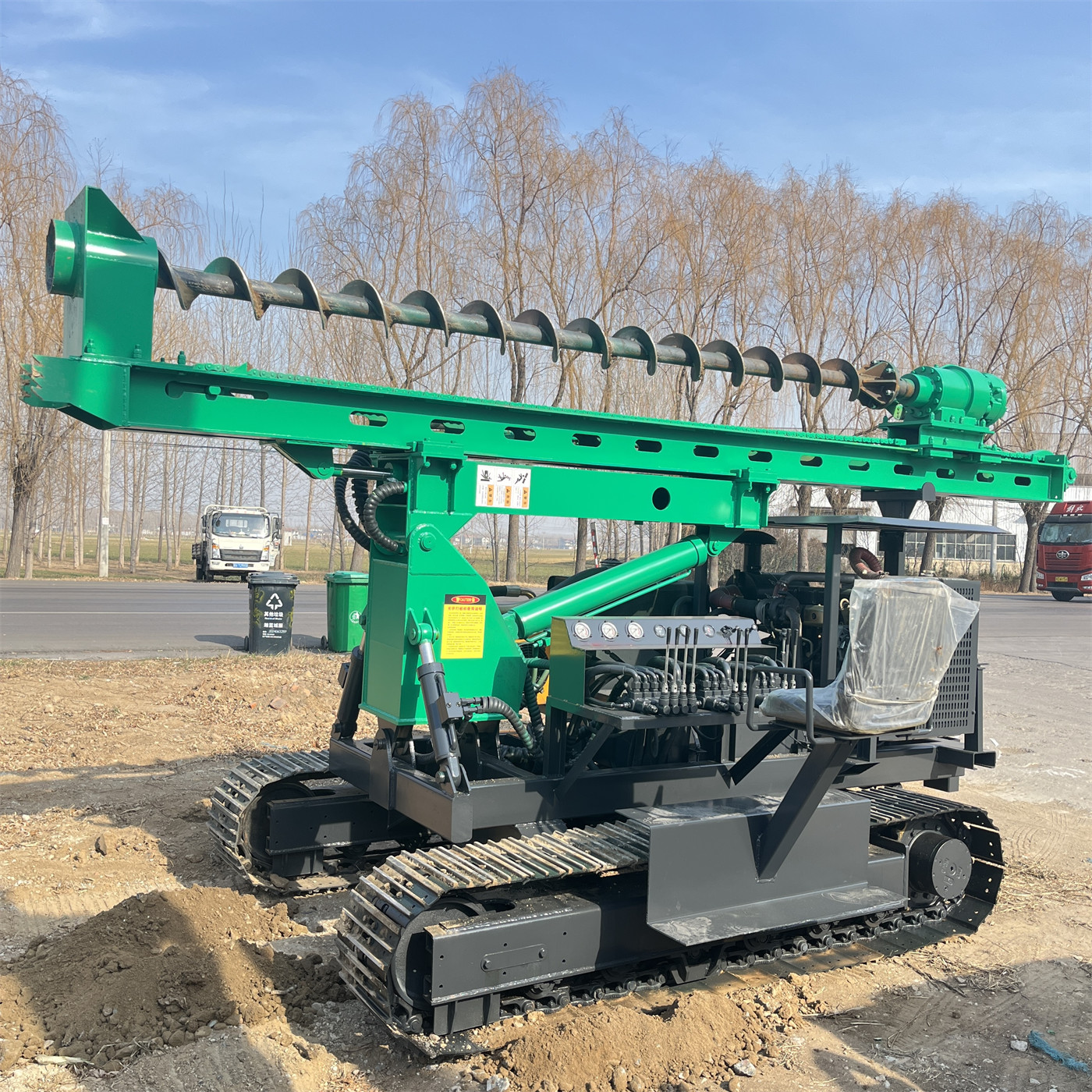

Esta categoría determina si el equipo puede llegar al sitio y operar de manera estable. Los valores entre paréntesis son los publicados en la documentación del PV390 y pueden usarse para verificación: dimensiones totales 5200×2300×2650 mm; ancho de zapata 400 mm; ángulo de ascenso 35°. La documentación que debe obtenerse incluye:
- Radio mínimo de giro, ancho de calzada y condiciones de carga del camino de entrada, verificados contra las dimensiones totales;
- Tipo de suelo y compactación de los caminos temporales internos del área, verificados contra las condiciones de apoyo de la zapata de 400 mm;
- Pendiente máxima, pendiente transversal y grado de humedad entre las distintas superficies de trabajo, verificados contra el ángulo de ascenso de 35°; tenga en cuenta que este valor es el indicado en la documentación, y que la construcción real en pendiente también debe considerar la pendiente transversal, el tipo de suelo y el centro de gravedad de la máquina; no debe usarse únicamente el ángulo máximo de ascenso como base de seguridad para el desplazamiento;
- Espacio mínimo de trabajo alrededor de las posiciones de perforación, que debe alojar las dimensiones totales del equipo una vez estacionado y el rango de oscilación del mástil;
- Distribución de desniveles del terreno y tramos con dureza desigual, lo que afecta directamente el número de ajustes de actitud al alinear las perforaciones.
4、Documentación geológica y de estratos
La documentación del PV390 describe los métodos de respuesta para capas de suelo, loess, arcilla, arena con guijarros, capas de relleno con residuos, roca fuertemente meteorizada y capas rocosas. Por lo tanto, antes de la entrada debe disponerse al menos de un estudio geotécnico que pueda corresponderse con estas descripciones: origen y estratificación del suelo; densidad y contenido de humedad de cada capa; tamaño y contenido de guijarros, composición y profundidad de la capa de relleno; profundidad y grado de integridad de la roca fuertemente meteorizada y las capas rocosas.
Entre estas, las capas de relleno con residuos y la arena con guijarros deben señalarse especialmente; la documentación indica para ellas la prevención de objetos extraños, huecos y bloqueos localizados, así como la selección de herramientas de perforación según el tamaño de partícula y la densidad. Si el estudio geotécnico solo ofrece una descripción general como "capa de suelo", su valor de referencia para el ritmo de alineación de perforaciones y la selección de herramientas de perforación es limitado.
Más allá de la documentación, condiciones del sitio que deben verificarse en el momento de la entrada
Si la superficie de trabajo cuenta con una posición de estacionamiento estable

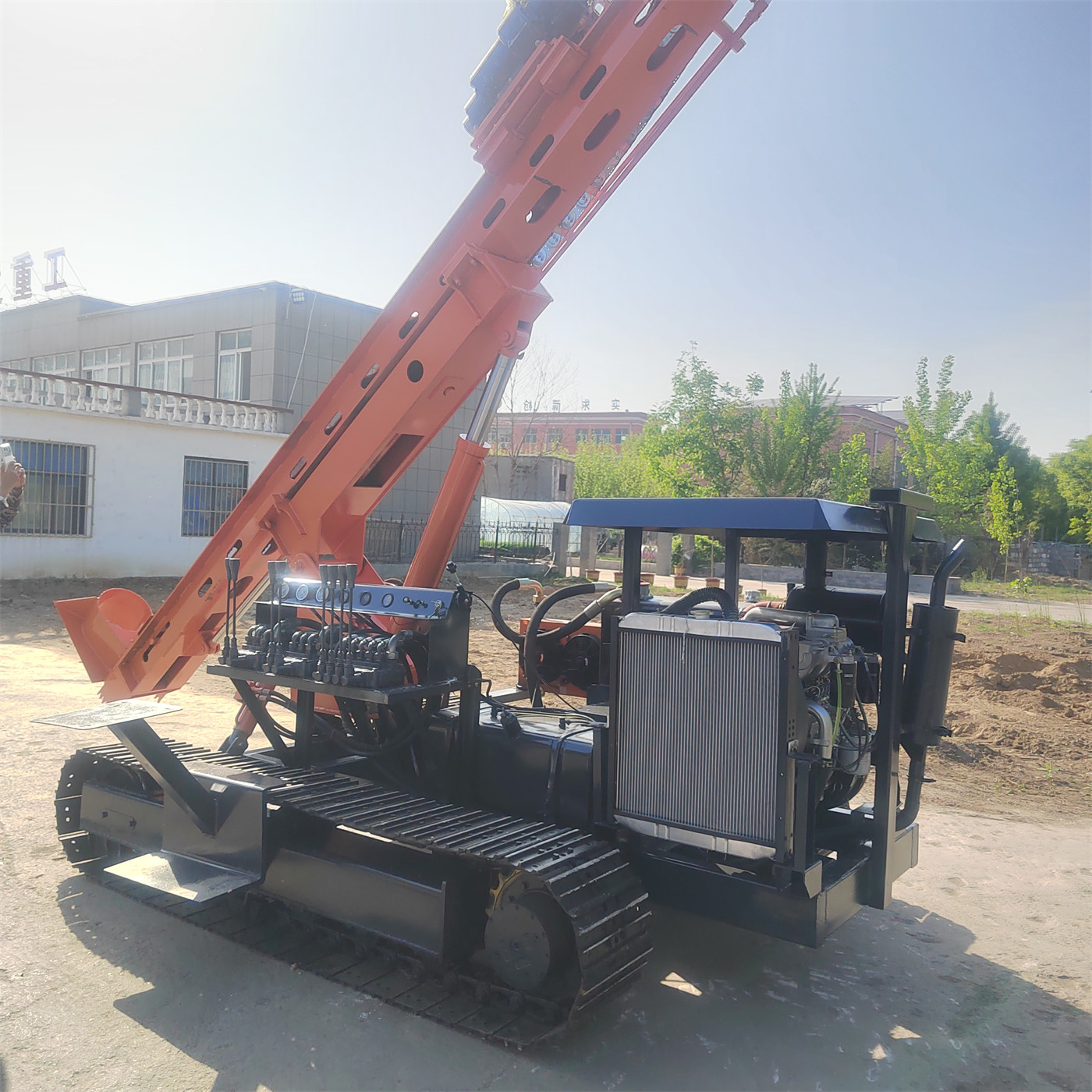

El PV390 utiliza un chasis de orugas, y el mástil dispone de inclinación de 120°, brazos oscilantes laterales de doble cilindro y compensación de extensión frontal y posterior de 50 cm. Estas tres capacidades de ajuste de actitud pueden reducir los ajustes repetidos de la máquina completa, pero su premisa es que el equipo ya esté estacionado de forma estable. Lo que debe confirmarse tramo por tramo durante la entrada es si existe una posición de estacionamiento que permita que las orugas se asienten firmemente y el cuerpo quede aproximadamente horizontal, en lugar de esperar que el ajuste de actitud absorba desniveles excesivos.
Si la dirección del arreglo y la dirección de oscilación del mástil son compatibles
En el área de una planta fotovoltaica en arreglo, las posiciones de los pilotes suelen distribuirse regularmente a lo largo de una dirección. El ángulo entre la dirección de estacionamiento del equipo y la dirección del arreglo afecta el número de posiciones de pilotes que los brazos oscilantes laterales del mástil pueden cubrir realmente. Esto no tiene parámetros correspondientes en la documentación; debe recorrerse en campo según el plano de posiciones de pilotes durante la etapa de inspección previa a la entrada para determinar una forma razonable de estacionamiento.
Si los materiales y equipos auxiliares entran al mismo tiempo
Los equipos auxiliares en la etapa de predrilling de cimentaciones fotovoltaicas suelen incluir herramientas de perforación, materiales para protección de paredes o tratamiento inmediato después de la perforación, y herramientas de medición y replanteo. La documentación no cubre los requisitos de especificación de estos auxiliares, por lo que no se incluyen como conclusión de este artículo y deben confirmarse a nivel de proyecto según el diseño de cimentación.
Algunas confirmaciones que suelen omitirse
- Si el plano de posiciones de pilotes y el diámetro y profundidad de diseño corresponden a la misma versión; los planos de proyectos fotovoltaicos cambian con frecuencia, y versiones inconsistentes provocan directamente retrabajos;
- Si el área ya cuenta con medición y replanteo completados; la alineación de perforaciones del martinete depende de coordenadas ya calibradas, no de coordenadas de plano;
- Si los cables subterráneos ya han sido instruidos y marcados; esto normalmente lo confirman conjuntamente el contratista y la especialidad eléctrica;
- Estado de transitabilidad del camino de entrada en días de lluvia o después del deshielo; la zapata de 400 mm ayuda a distribuir la presión de apoyo, pero las condiciones de adherencia del camino de tierra aún varían con el contenido de humedad;
- Gestión del personal dentro del radio de operación del equipo; durante la perforación el personal no debe acercarse a la barra de perforación giratoria, al mecanismo de presión por cadena ni al rango de oscilación del mástil;
- Si el procedimiento de parada y despresurización para el cambio de herramientas de impacto (utilizadas en roca fuertemente meteorizada y capas rocosas) ya ha sido implementado por el equipo de trabajo.
Asuntos que requieren confirmación adicional
La documentación proporciona el rango de capacidad del PV390 bajo diámetro de perforación de 80–600 mm, profundidad de 0–6 m y presión por cadena, así como las descripciones de sitio y estratos compatibles. Las siguientes situaciones no pueden concluirse en este artículo y deben confirmarse con el fabricante o el diseñador del proyecto: avance y eficiencia reales bajo condiciones geológicas específicas; modelo y energía de impacto de las herramientas de impacto (este dato no aparece en la documentación original); esquema auxiliar para protección de paredes o proceso de formación de perforación; estimación de productividad para operaciones continuas con gran cantidad de posiciones de pilotes.
Además, en la documentación de este proyecto el modelo original era SL390, confirmado como PV390; en este artículo se usa uniformemente PV390. Las condiciones geológicas reales, la forma de las herramientas de perforación, el tipo de pilote, el diámetro, el ángulo de construcción y el modo de operación pueden variar; la eficiencia final de perforación, la calidad de formación de la perforación y los resultados de construcción deben basarse en las condiciones del sitio y el diseño de cimentación del proyecto.
