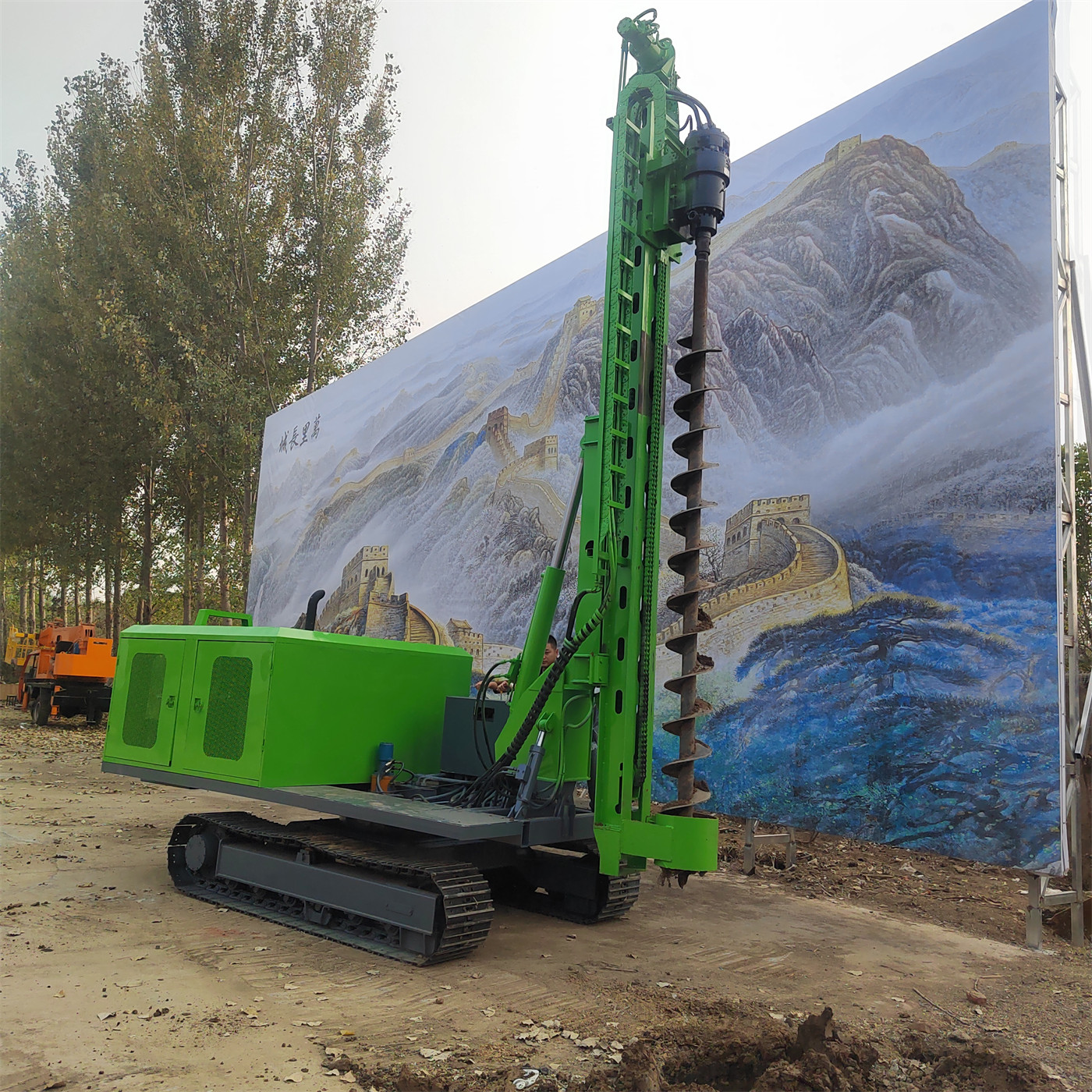

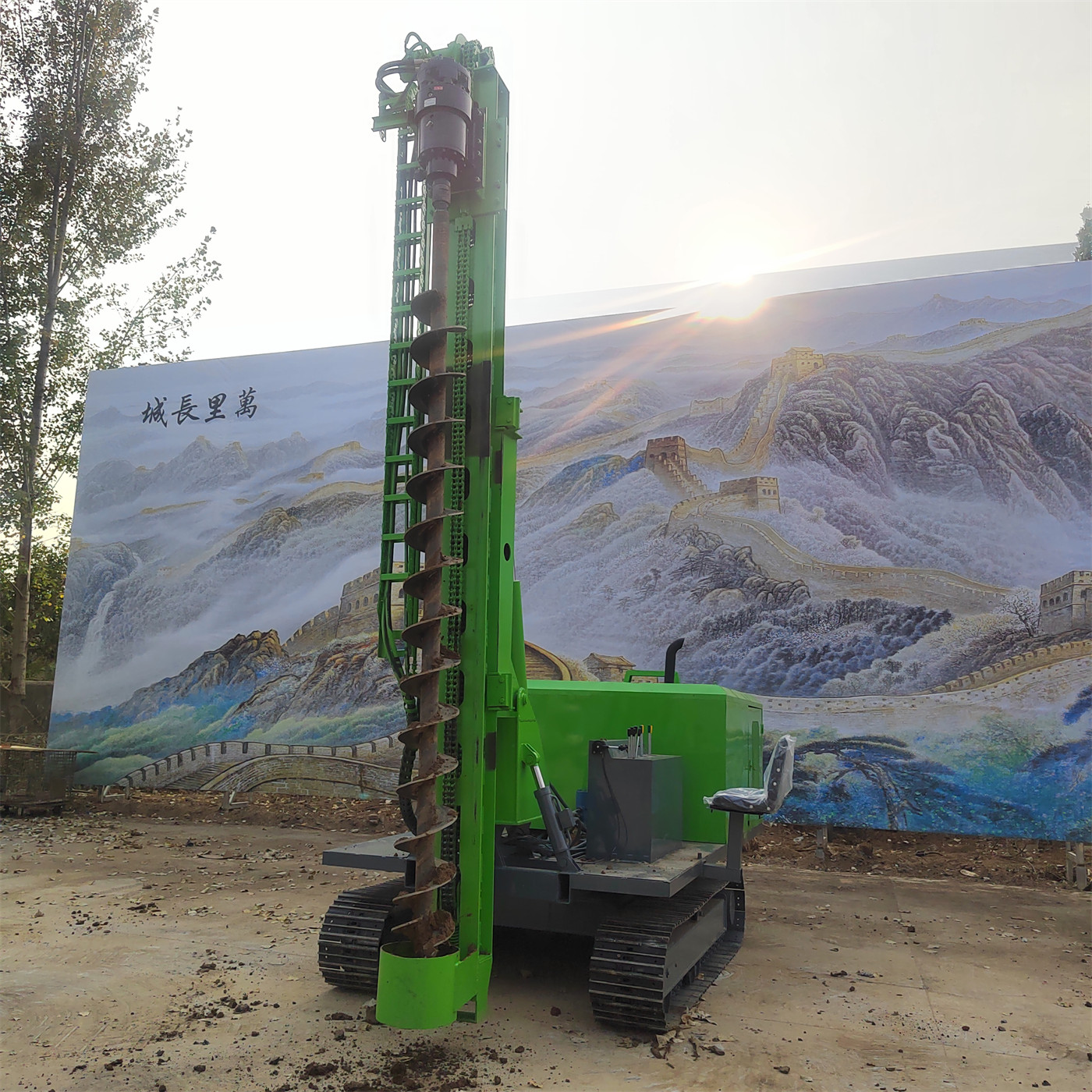

En la documentación del PV390H, la dimensión de extensión de altura de orugas se indica como 1200 mm, y la descripción funcional es "las orugas pueden ajustarse según la pendiente del terreno". Esta frase puede interpretarse fácilmente como un permiso general para cualquier terreno: siempre que las orugas puedan elevarse, se puede trabajar en montañas, colinas y pendientes. Sin embargo, la documentación no lo expresa así. En el mismo documento, después de hablar de las patas altas y bajas, se añade una limitación: la función de patas altas y bajas puede mejorar la adaptabilidad en pendientes, pero no puede sustituir la plataforma de trabajo segura ni la evaluación de capacidad portante del suelo. Al combinar esta frase con los 1200 mm, se obtiene el significado completo de esta función: resuelve el problema de postura causado por desniveles, mientras que el resto de los problemas del terreno permanecen.
Los 1200 mm ajustan la postura, no el terreno
Para determinar qué controla la altura de orugas ajustable, primero hay que ver qué modifica. Al trabajar en terreno irregular, el obstáculo directo es que la altura de contacto de las orugas izquierda y derecha no es uniforme, lo que provoca inclinación del chasis y dificulta alineación del carro de perforación con la posición del pilote. El PV390H hace que la altura de las orugas sea extensible, con una dimensión de extensión de 1200 mm, permitiendo que ambas orugas encuentren su posición en la pendiente y que la máquina obtenga una postura de trabajo relativamente estable. Lo que ajusta es la forma del propio equipo.
Las condiciones del terreno son otro tipo de objeto: si el suelo soporta el peso, si la pendiente se desliza, si el equipo puede acceder, si la disposición de los pilotes es densa. Estas condiciones no cambian porque las orugas suban o bajen. La documentación separa claramente ambos problemas: el ajuste de postura corresponde a las patas altas y bajas, la seguridad del terreno corresponde al juicio en obra.
En el mismo documento hay varios parámetros relacionados con la postura que pueden entenderse en conjunto: inclinación del carro de 120°, brazos oscilantes laterales de doble cilindro, compensación telescópica de 450 mm. Sus funciones no se superponen: la altura de orugas maneja el desnivel lateral de la máquina, la inclinación maneja el ángulo de perforación, los brazos manejan la alineación transversal, y la compensación telescópica maneja el ajuste fino longitudinal. Ningún elemento por sí solo puede asumir el juicio de "adecuado para todos los terrenos".
Qué condiciones aún deben confirmarse tal como están
Capacidad portante del suelo y estabilidad de la pendiente
La documentación indica claramente que las patas altas y bajas no pueden sustituir la evaluación de capacidad portante del suelo. Esto apunta a que antes de ingresar el equipo aún debe evaluarse si el suelo puede soportar el peso total y las vibraciones de perforación, y si la capa de suelo suelta y el sedimento en la pendiente mantienen adherencia después de la lluvia. Al hablar de estratos, la documentación también menciona que el loess en pendiente puede presentar disminución de adherencia y riesgo de deslizamiento del equipo después de la lluvia, por lo que se debe prestar atención tanto a la calidad del agujero como al estado de contacto de las orugas. Este tipo de juicio no tiene relación con el ajuste de altura de orugas.
Centro de gravedad de la máquina y amplitud de ajuste unilateral
En las advertencias de uso, la documentación establece una limitación clara: al usar la función de patas altas y bajas, debe evitarse un ajuste unilateral excesivo que desplace el centro de gravedad de la máquina; la construcción en pendiente transversal debe ser más cautelosa; antes de ajustar la altura de las orugas debe asegurarse que el equipo esté a baja velocidad o detenido, y observar personas y obstáculos cercanos. Estas no son frases de seguridad vacías, sino los límites de uso del valor de 1200 mm: el rango ajustable no significa que cualquier combinación sea segura.
Condiciones de paso y traslado
Las dimensiones totales indicadas son 5200 × 2300 × 2800 mm, con ancho de placa de oruga de 300 mm. El equipo está diseñado para caminos de tierra, césped, grava y pendientes generales. En pendientes húmedas, suelos blandos y zonas con pendiente transversal pronunciada, la recomendación es reducir la velocidad y prestar atención al riesgo de vuelco. La altura de orugas ajustable no modifica las dimensiones exteriores de la máquina, por lo que la transitabilidad en áreas estrechas y caminos de obra se evalúa según las dimensiones originales.
Condiciones adicionales para pendientes más pronunciadas
La documentación menciona que, con la adición de un cabrestante, puede utilizarse en condiciones de pendiente más pronunciada, y señala que antes de usarlo debe confirmarse la fiabilidad del punto de anclaje, el cable de acero y la dirección de tracción, y que el cabrestante no puede sustituir los caminos de construcción necesarios ni la plataforma de seguridad. Es decir, para pendientes mayores, la documentación ofrece una vía de configuración adicional, no una ampliación directa del rango de ajuste de altura de orugas.
La posición del pilote también debe verificarse por separado
Dentro de los problemas del terreno hay una capa relacionada con la posición del pilote que fácilmente se atribuye a la altura de orugas. Que el equipo se mantenga firme no significa que la herramienta de perforación pueda alinearse con cada posición de pilote diseñada. Los mecanismos del PV390H para ajuste fino transversal y longitudinal son los brazos oscilantes laterales de doble cilindro y la compensación telescópica de 450 mm; si la posición del pilote respecto a la posición de estacionamiento del chasis excede este rango de ajuste fino, generalmente hay que mover el chasis para reposicionar. Esto pertenece a la organización del desplazamiento y alineación de agujeros, y el ajuste de altura de orugas no ayuda.
Por el contrario, en áreas fotovoltaicas de montaña con pilotes densos y cambios frecuentes de desnivel, las patas altas y bajas, junto con los brazos oscilantes, la inclinación y la compensación telescópica, reducen el número de veces que se debe nivelar el terreno y mover el chasis. Este es el valor de esta función, pero se aplica a "desniveles y alineación de agujeros", no es una solución universal para todos los obstáculos del terreno.
Cómo delimitar: una tabla comparativa
| Problema del terreno | Efecto del ajuste de altura de orugas de 1200 mm | Aún debe confirmarse por separado |
|---|---|---|
| Desnivel lateral en pendiente | Ajusta la altura de ambas orugas para que la máquina obtenga postura de trabajo | Amplitud de ajuste unilateral y centro de gravedad de la máquina |
| Ángulo de pendiente | Con inclinación del carro de 120° ajusta la postura de perforación | Si la pendiente excede el rango de trabajo del equipo |
| Capacidad portante del suelo | No modifica la presión de contacto | Evaluación de capacidad portante del suelo |
| Deslizamiento en pendiente, suelo blando | No modifica la adherencia de las orugas | Estado de contacto y riesgo de deslizamiento después de la lluvia |
| Desviación de la posición del pilote | No se encarga de la alineación transversal y longitudinal | Rango ajustable de compensación telescópica de 450 mm y brazos oscilantes |
| Transitabilidad del terreno | No modifica las dimensiones exteriores de la máquina | Ancho de camino, radio de giro, condiciones del camino de acceso |
| Pendiente más pronunciada | Puede añadirse cabrestante para tracción auxiliar | Punto de anclaje, cable de acero y dirección de tracción |
Cómo usar esta función en el proyecto
En cuanto al orden de verificación, lo más práctico es primero evaluar si el terreno puede soportar y permitir el paso, luego determinar si la pendiente está dentro de las condiciones de trabajo del equipo, después ver si la disposición de pilotes puede completar la alineación dentro del rango de los brazos oscilantes y la compensación telescópica, y finalmente usar el ajuste de altura de orugas para hacer frente a los desniveles medidos en obra. La documentación coloca la frase clave de este orden después de la descripción de patas altas y bajas: cualquier capacidad de pendiente no puede sustituir el juicio de seguridad en obra.
Hay otras condiciones para las que este sitio no ofrece conclusiones y que deben confirmarse a nivel de proyecto o con el fabricante. Incluyen: cómo definir la pendiente y las condiciones de contacto utilizables en estratos de pendiente con alto contenido de humedad; las restricciones de trabajo después de lluvia o lluvias continuas; la diferencia máxima de ajuste permitida entre ambos lados de las orugas en diferentes pendientes; y si es aplicable en otros tipos de terreno además de caminos de tierra, césped y grava. Estos contenidos exceden el alcance de los parámetros públicos del PV390H y no se infieren en este artículo.
