En la información sobre perforadoras de testigos de este sitio, hay dos modelos de 1000 m con estructuras diferentes: el CR1000I es integrado y el CR1000P es modular portátil. Ambos indican una profundidad de perforación de referencia de 1000 m para especificación N, pero las descripciones estructurales son completamente distintas. Considerar "integrada" y "modular" como dos opciones de transporte puede hacer que se pasen por alto las etapas que realmente influyen.
Primero, devolvamos los dos términos a la información misma

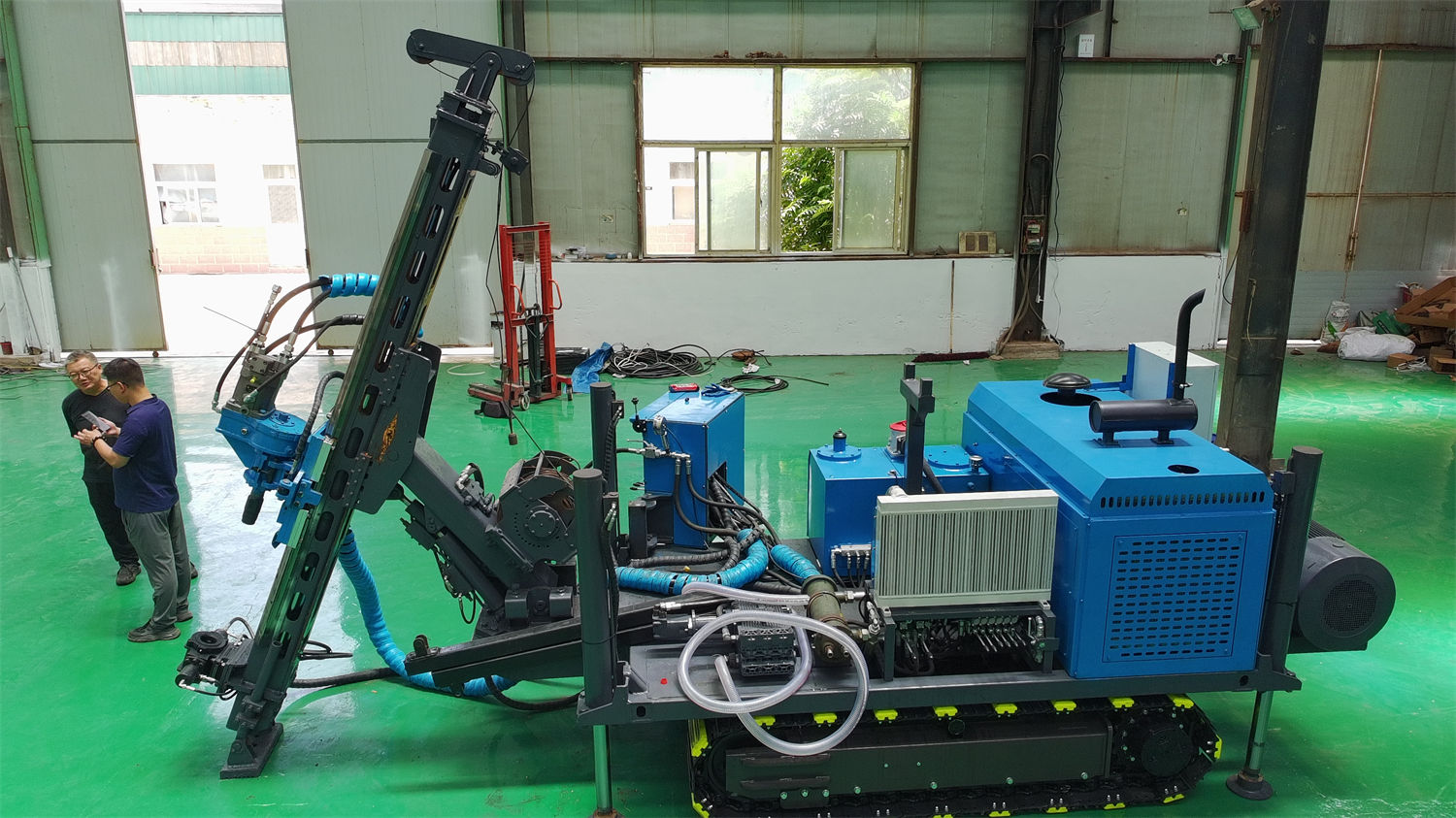

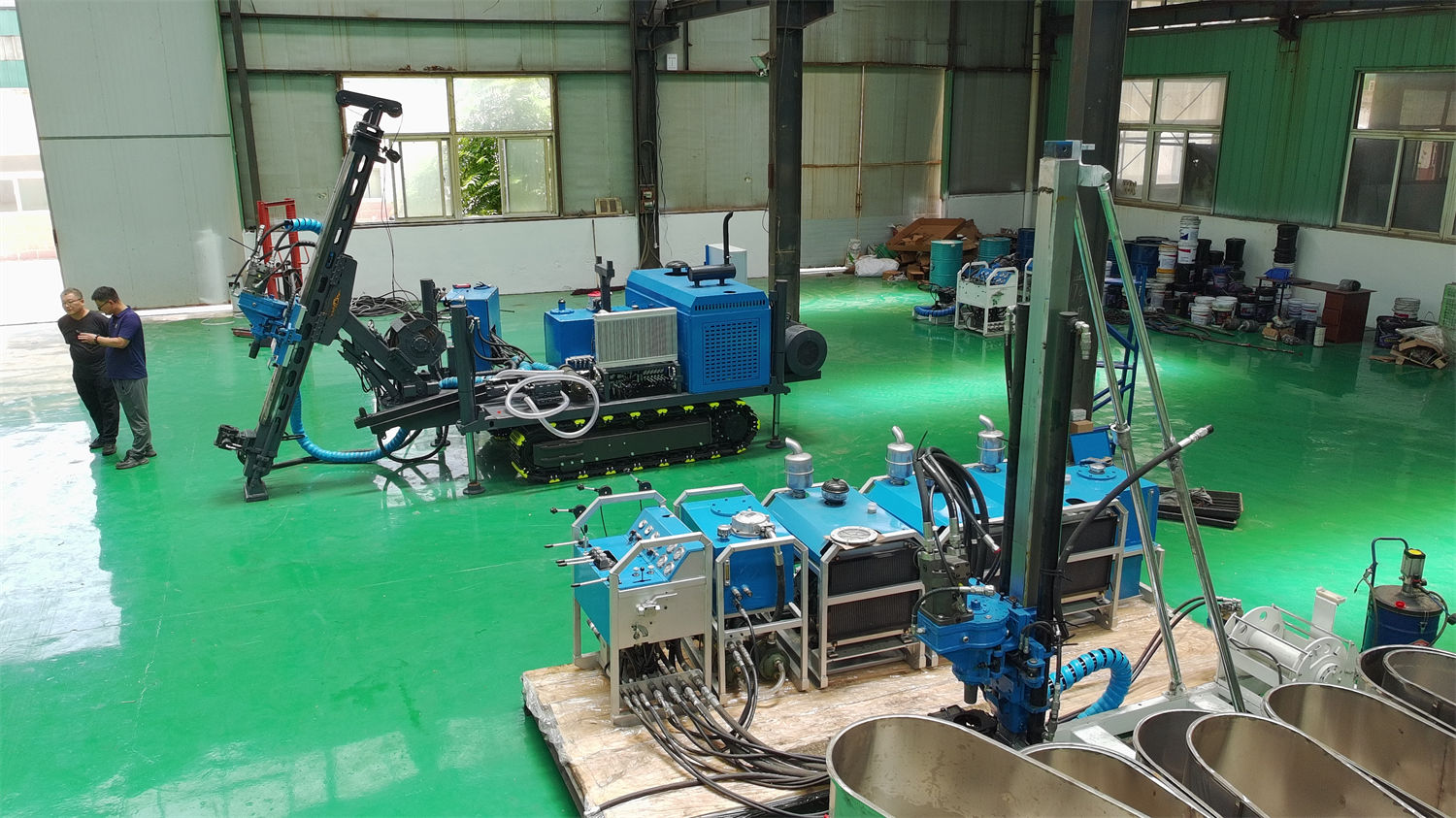

En la información del CR1000I, la estructura integrada corresponde a esta descripción: el conjunto de potencia, el sistema hidráulico, el cabezal de rotación, el mástil, el cabrestante, el sujetador y el sistema de circulación de lodo están concentrados en la misma plataforma de orugas, lo que reduce el montaje y desmontaje en obra y las conexiones entre módulos. El título de la información del CR1000P dice "modular portátil" y "1000 metros". Aquí, modular no significa que un equipo pueda dividirse en dos componentes, sino que el equipo completo se transporta por módulos separados y se ensambla en el sitio del pozo hasta alcanzar el estado de trabajo.
Por lo tanto, estos dos términos no describen el mismo nivel de problema. La integrada es una unidad móvil completa; la modular es un conjunto de módulos que requiere ensamblaje en obra. La diferencia se manifiesta en la ruta de acceso, la forma de traslado, las etapas de ensamblaje y los límites del mantenimiento diario.
El lado del sitio: ¿puede el equipo completo llegar al pozo?
La premisa de la estructura integrada es que el equipo pueda desplazarse por sí mismo hasta el punto de perforación. El CR1000I utiliza un chasis de orugas; la información menciona que el chasis de orugas tiene buena tracción y adaptabilidad al terreno, lo que facilita el desplazamiento en caminos de mina, suelos de grava, plataformas de montaña y terrenos no completamente pavimentados; para proyectos con puntos de perforación dispersos y múltiples traslados cortos, la estructura integrada puede reducir las pérdidas de tiempo por izaje auxiliar y montaje repetido.
La lógica de aplicación de la modular es la opuesta: cuando el equipo completo no puede pasar por caminos, pendientes pronunciadas o plataformas, primero se desmonta en módulos para su transporte y se ensambla en el sitio. La información del CR1000P menciona que, antes del transporte de pozos profundos en zonas montañosas y del montaje en obra, deben verificarse las condiciones de camino, izaje y espacio del sitio. Este texto apunta a un trabajo previo, no a un procedimiento fijo. Bajo qué condiciones de camino es obligatorio desmontar, en cuántas piezas, y cuánto pesa cada una, no se detalla en la información de este modelo en el sitio y debe confirmarse con el fabricante.
Las diferencias en el proceso son más evidentes en dos puntos
Hay dos diferencias que pueden leerse directamente en la información.
Primer punto: la base para el ajuste del ángulo de perforación
El CR1000I ofrece un ángulo de perforación de 45°–90°. La información indica que este rango de ángulo puede lograrse mediante la combinación de la torre y el sistema de avance, y que la dirección del pozo se ajusta según el perfil geológico y la actitud del cuerpo objetivo. En el equipo integrado, el mástil y el mecanismo de avance están fijados en la misma plataforma, por lo que el ajuste de ángulo se completa dentro de una sola posición.
La capacidad de ángulo del equipo modular también presupone que el punto de perforación pueda disponerse, pero la actitud de la torre y la unidad principal solo puede confirmarse después del ensamblaje en obra. La información del CR1000P no proporciona un rango de ángulo específico y debe verificarse según el proyecto.
Segundo punto: testificación con cable y configuración del cabrestante
El cabrestante del CR1000I utiliza cable de acero de 6 mm, con capacidad de 1000 m y velocidad de elevación de 98 m/min. La información indica que, junto con el proceso de testificación con cable, reduce el tiempo de extracción completa de la columna en cada testificación. La capacidad de cable, el diámetro del cable de acero y la velocidad de elevación del equipo modular no tienen valores correspondientes en la información pública del CR1000P y no pueden aplicarse directamente.
Cómo leer la columna de capacidad de testificación
La profundidad de perforación de ambos equipos se clasifica por especificación, no es un número único. La comparación es la siguiente:
| Ítem | CR1000I | CR1000P |
|---|---|---|
| Estructura | Integrada sobre orugas | Modular portátil |
| Profundidad de referencia especificación B | 1200 m | No indicada en la información |
| Profundidad de referencia especificación N | 1000 m | 1000 m |
| Profundidad de referencia especificación H | 500 m | No indicada en la información |
| Ángulo de perforación | 45°–90° | No indicado en la información |
Lo que esta tabla muestra es que la lectura de las clasificaciones por especificación es consistente en la información de un mismo fabricante, y que los valores de profundidad deben leerse junto con la letra de especificación. Las celdas vacías no significan que el modelo modular solo pueda perforar especificación N, sino que la información disponible en este sitio no lo cubre y no puede inferirse a partir de ello.
Relación entre parámetros de carga y estructura
El par máximo del CR1000I es de 1200 N·m, la velocidad máxima de rotación de 1350 rpm, la fuerza de avance de 63 kN y la fuerza de extracción de 185 kN. Estos parámetros son indicadores de capacidad del cabezal de rotación y del sistema de avance, y no tienen una relación necesaria con que sea integrado. El equipo modular también necesita suficiente fuerza de extracción para soportar el peso de la sarta en pozos profundos y la fricción de la pared del pozo, pero los valores específicos deben verificarse por separado según la información del CR1000P.
También debe verificarse por separado el diámetro interior del sujetador. El diámetro interior del sujetador del CR1000I es de 127 mm y las tuberías de perforación aplicables incluyen NQ, HQ, PQ, NTW y HTW. El equipo modular difiere del integrado en el desmontaje y la operación en boca de pozo; la información no indica si las especificaciones del sujetador afectan la selección del sistema de perforación.
Los puntos de atención en mantenimiento también son diferentes
Los sistemas hidráulico, de potencia y de refrigeración del equipo integrado están concentrados en una plataforma de orugas. El CR1000I utiliza un sistema hidráulico con caudal de bomba principal de 250 L/min y presión de 25 MPa, y bomba auxiliar de 80 L/min y presión de 17 MPa; el método de refrigeración es una combinación de aire y agua. La información advierte especialmente que, en tareas de perforación prolongadas, el control de temperatura, el estado de filtración y la limpieza del aceite del sistema hidráulico afectan directamente la estabilidad del cabezal de rotación, los actuadores y las válvulas de control.
Las tuberías hidráulicas y los puntos de conexión del equipo modular deben reconectarse en cada ensamblaje, y el estado de las interfaces entre módulos es parte de la inspección diaria. La frecuencia y el enfoque de inspección de ambas partes son diferentes, pero giran en torno a lo mismo: el proceso en el pozo no puede interrumpirse por el equipo mismo.
Límites que pueden trazarse primero al seleccionar
Con base en la información publicada, las condiciones de aplicación de estos dos tipos de estructura pueden evaluarse preliminarmente en el siguiente orden:
- Para proyectos con puntos de perforación dispersos, traslados frecuentes y condiciones de camino que permitan el desplazamiento autónomo del equipo sobre orugas, la eficiencia de traslado de la estructura integrada tiene mayor sustento.
- Cuando el sitio no admite la entrada del equipo completo o la ruta de transporte tiene restricciones de paso obligatorias, el método de desmontaje modular ofrece otra vía, pero deben verificarse de antemano el peso de las piezas desmontadas, la capacidad de izaje y el espacio de ensamblaje en obra.
- Para proyectos que requieran un amplio rango de ajuste del ángulo de perforación, debe confirmarse si la torre de la estructura elegida puede completar la disposición angular en una sola posición.
Estas evaluaciones solo utilizan las descripciones ya presentes en la información; "el rango permitido de condiciones de camino" y "el peso específico de las piezas desmontadas y el tiempo de ensamblaje del modelo modular" no están dentro de la información pública de este sitio y deben confirmarse proyecto por proyecto.
Lo que la información no responde
La información de este sitio no indica en cuántos módulos se descompone específicamente el CR1000P modular, las dimensiones y pesos de cada módulo, ni el equipo auxiliar y el tiempo requeridos para el ensamblaje en obra. Tampoco se listan en la información disponible el peso de transporte y las dimensiones exteriores del CR1000I en su estructura integrada.
Al relacionar estos valores con tareas de perforación concretas, debe prevalecer la verificación con la información técnica completa proporcionada por el fabricante y las condiciones del sitio; no conviene inferir los valores de un modelo a partir de los de otro.
