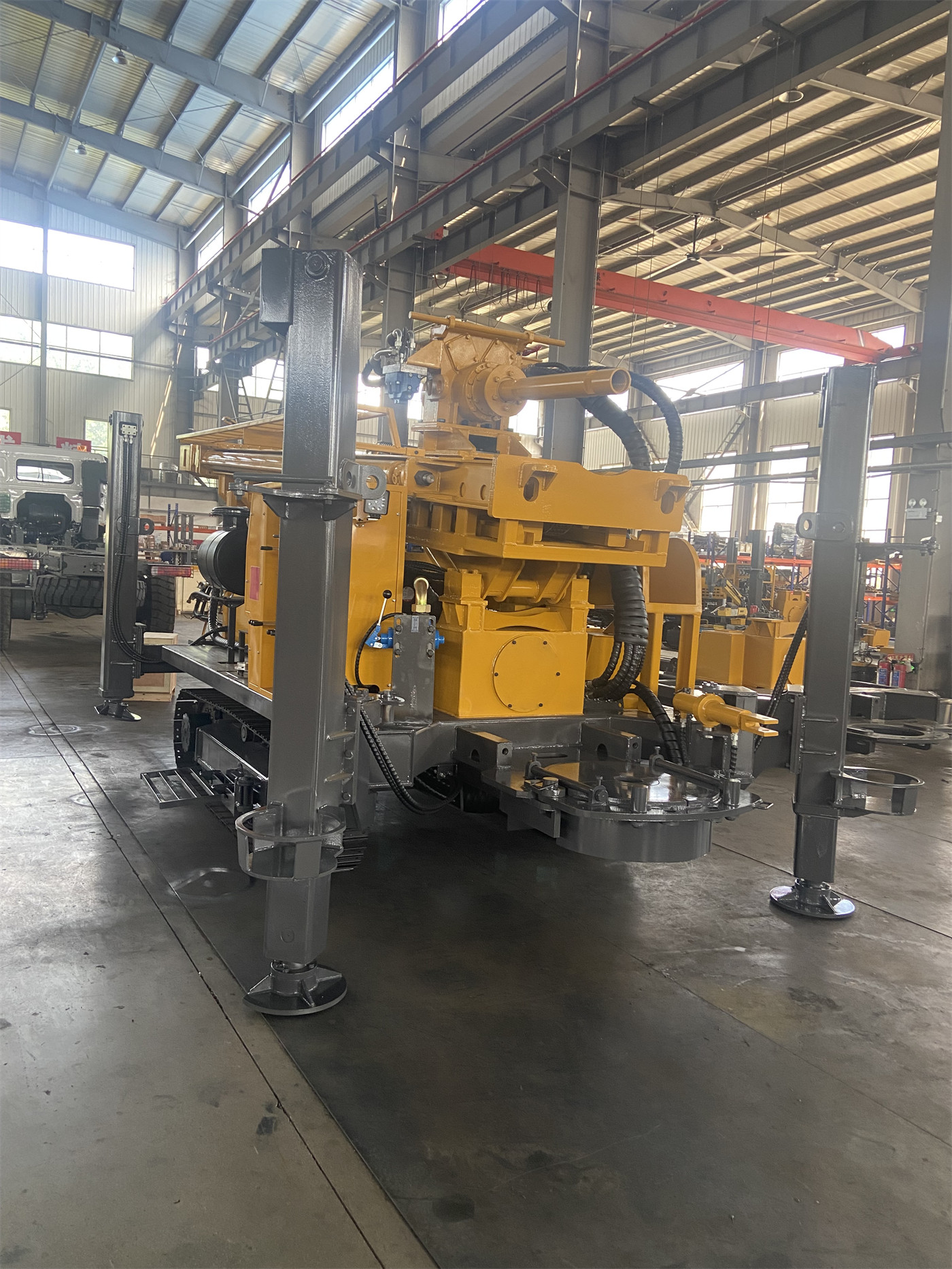

La función de patas de altura variable del PV390H consiste básicamente en hacer que la altura de las orugas sea una estructura extensible, con una dimensión de extensión de 1200 mm, para gestionar desniveles izquierdo-derecho y irregularidades de la pendiente. Puede mejorar en cierta medida la postura de trabajo del equipo en terrenos irregulares y reducir la necesidad de nivelar el suelo con frecuencia, algo típico de equipos con orugas de altura fija. Sin embargo, no es un valor garantizado de capacidad de tránsito en pendientes ni sustituye una plataforma de trabajo segura ni la evaluación de capacidad portante del terreno. Si vale la pena comprar por esta función depende de la frecuencia de cambios de pendiente en el proyecto, la magnitud de los desniveles entre pilotes, las condiciones de los caminos de acceso y la geología.
Primero, aclarar qué expresa la extensión de altura de oruga de 1200 mm
Según la información de producto de este sitio, la dimensión de extensión de altura de oruga del PV390H es de 1200 mm, correspondiente a una estructura de ajuste hidráulico de patas de altura variable. La información no indica el ángulo máximo de subida, el ángulo máximo de pendiente transversal ni el recorrido de ajuste unilateral permitido asociados a esta dimensión, por lo que 1200 mm no debe interpretarse como un valor de pendiente transitable.
Lo verificable es que la altura de la oruga puede ajustarse según el desnivel de la pendiente, permitiendo al equipo adoptar una mejor postura de trabajo en terrenos irregulares, más adecuada para proyectos fotovoltaicos en laderas, colinas y zonas con relieve pronunciado. En la comunicación con el fabricante debe confirmarse: cómo se distribuye el recorrido ajustable por lado, si el ajuste es sincronizado o puede realizarse por lado, y si el ajuste y el desplazamiento están interbloqueados, entre otros modos de control concretos. Estos aspectos no aparecen en la información original y deben verificarse con el fabricante.
Qué problemas resuelven las patas de altura variable en zonas fotovoltaicas de montaña y colinas
Cuando hay desniveles izquierdo-derecho evidentes entre pilotes
En zonas fotovoltaicas de montaña es común que existan desniveles izquierdo-derecho entre pilotes adyacentes; el terreno no presenta una pendiente uniforme, sino ondulaciones continuas. Los equipos de orugas de altura fija suelen requerir nivelación previa con excavadora o relleno manual para lograr una postura de trabajo relativamente horizontal. La estructura de patas de altura variable permite adaptarse a los desniveles ajustando la altura de ambas orugas, reduciendo este tipo de nivelación auxiliar.
En construcción con pilotes densos y continuos
El PV390H incorpora brazo oscilante izquierdo/derecho de doble cilindro y compensación telescópica de 450 mm, junto con inclinación de torre de 120°, lo que permite ajustes laterales y longitudinales finos para alinear la perforación una vez estabilizado el chasis. En plantas fotovoltaicas en matriz, estos ajustes reducen los desplazamientos frecuentes del chasis en un área pequeña. Patas de altura variable, brazo oscilante, inclinación y compensación telescópica funcionan de forma coordinada; ningún elemento por sí solo determina el ritmo de construcción.
Proyectos en colinas con terreno irregular pero pendientes no extremas
En zonas de colinas la pendiente local no es necesariamente grande; el problema principal suele ser la frecuencia de desniveles entre pilotes. El valor del ajuste de patas de altura variable en estas zonas se manifiesta en reducir la dependencia de nivelación en cada pilote, no en el tránsito por pendientes pronunciadas.
En qué condiciones resultan realmente útiles las patas de altura variable
- Existe un desnivel izquierdo-derecho compensable mediante la diferencia de altura de orugas, y no una pendiente longitudinal continua y pronunciada.
- Los pilotes están densamente distribuidos y requieren alineación frecuente; el brazo oscilante lateral y la compensación telescópica pueden utilizarse simultáneamente.
- Los caminos de acceso son normales, pero hay caminos de tierra, césped, grava u otras superficies no pavimentadas básicamente transitables. El PV390H tiene placas de oruga de 300 mm de ancho y, según la información, puede utilizarse en caminos de tierra, césped, grava y pendientes generales.
- El estrato corresponde a los enumerados en la información: capa de suelo, loess, arcilla, arena con guijarros, capa de cobertura mixta, capa de relleno de residuos, o roca fuertemente meteorizada y roca tras cambiar el útil de percusión. Las zonas con cambios geológicos frecuentes requieren aún más capacidad de ajuste de postura para adaptarse a diferentes útiles de perforación.
Por el contrario, si el proyecto es una gran planta fotovoltaica centralizada con pendientes suaves y terreno ya nivelado, el valor añadido de las patas de altura variable se refleja principalmente en la eficiencia de alineación de pilotes y el ritmo de construcción continua, más que en la adaptación topográfica en sí. En ese caso, la decisión de compra debe centrarse en la potencia, el par, el diámetro de perforación y la compatibilidad con el tipo de pilote.
Límites y restricciones a tener en cuenta
Falta de valores verificables sobre capacidad en pendientes
La información solo indica que la altura de oruga es ajustable y que, añadiendo un cabrestante, puede utilizarse en condiciones de pendiente más pronunciada; no proporciona ángulo máximo de subida, valor máximo de pendiente transversal ni recorrido de elevación unilateral permitido. Si el proyecto tiene indicadores de pendiente definidos, antes de comprar debe verificarse por escrito con el fabricante las condiciones correspondientes, sin deducirlas por cuenta propia.
Las patas de altura variable no sustituyen una plataforma segura ni la evaluación de capacidad portante
La información indica claramente: al usar la función de patas de altura variable debe evitarse un ajuste unilateral excesivo que desplace el centro de gravedad de la máquina; la construcción en pendiente transversal debe realizarse con mayor precaución; antes de ajustar la altura de oruga debe asegurarse que el equipo esté a baja velocidad o detenido, y observar personas y obstáculos alrededor. En pendientes húmedas, suelos blandos y zonas con pendiente transversal pronunciada debe reducirse la velocidad y prestar atención al riesgo de vuelco. El cabrestante no sustituye los caminos de construcción necesarios ni las plataformas de seguridad. Estos son los límites de uso indicados en la información; la operación concreta debe combinarse con el juicio de seguridad en el sitio.
La geología y la calidad de perforación siguen dependiendo del estrato
El loess en pendiente puede presentar reducción de adherencia y riesgo de deslizamiento del equipo tras la lluvia; la arcilla de alta plasticidad tiende a embotar la broca y dificultar la evacuación de detritos; la arena con guijarros, grava y capas de cobertura mixta pueden causar saltos de broca, desviación del orificio y bloqueos localizados; la capa de relleno de residuos puede contener ladrillos, bloques de hormigón, barras de acero, madera y huecos; ante impactos anómalos, bloqueo de rotación o pérdida súbita de presión debe detenerse la máquina y revisarse. Las patas de altura variable resuelven problemas de postura y posicionamiento, no los problemas de perforación propios del estrato.
Parámetros del PV390H a verificar antes de la compra
| Elemento | Parámetro según información |
|---|---|
| Modelo de producto | PV390H |
| Tipo de equipo | Hincadora solar hidráulica de orugas con patas de altura variable |
| Dimensiones totales | 5200 × 2300 × 2800 mm |
| Ancho de placa de oruga | 300 mm |
| Motor | Yuchai de seis cilindros turboalimentado, 130 kW |
| Bomba principal | Bomba triple 50 / 50 / 40 |
| Motor de traslación | TM09 |
| Diámetro de perforación | 80–600 mm |
| Profundidad de perforación | 0–6 m |
| Reductor | Reductor de estrella interior, par 13000 N·m |
| Velocidad de barra de perforación | 100 r/min |
| Método de empuje | Empuje por cadena |
| Inclinación de torre | 120° |
| Oscilación de torre | Brazo oscilante izquierdo/derecho de doble cilindro |
| Dimensión de extensión de altura de oruga | 1200 mm |
| Compensación telescópica | 450 mm |
Los parámetros anteriores se conservan según la información original. Los aspectos no indicados, como ángulo máximo de subida, distribución del recorrido de ajuste unilateral, modelo de martillo de percusión y energía de impacto, no se completan en este artículo.
Aspectos a confirmar por escrito con el fabricante al solicitar cotización
- Modo de control del ajuste de altura de oruga: si puede ajustarse por lado, si el ajuste y el desplazamiento están interbloqueados, y cómo se organizan la posición de operación y el campo de visión.
- Condiciones de trabajo según la pendiente del proyecto: solicitar al fabricante que explique las limitaciones según la pendiente y las condiciones del terreno concretas, no solo el valor de altura de oruga.
- Configuración del cabrestante: si es opcional, requisitos de anclaje y tracción, condiciones de pendiente aplicables y si está incluido en el alcance de entrega.
- Equipamiento de perforación: tipos de útil correspondientes a diferentes diámetros dentro del rango de 80–600 mm, y especificaciones del útil de percusión para roca fuertemente meteorizada y roca.
- Adaptación al estrato: correspondencia entre el estrato real del proyecto y los enumerados en la información, especialmente el tratamiento de capas de relleno y estratos con objetos extraños.
- Alcance de entrega y capacitación: accesorios incluidos, piezas de desgaste, limitaciones de dimensiones de transporte y contenido del servicio, detallados punto por punto en el contrato de compra.
Conclusión
La extensión de altura de oruga de 1200 mm del PV390H es una configuración bastante adecuada en zonas fotovoltaicas de montaña y colinas con desniveles evidentes entre pilotes, terreno continuamente ondulado, pilotes densos y necesidad de alineación frecuente; su valor radica en el ajuste de postura en pendiente y la reducción de nivelaciones y desplazamientos, no en ofrecer un ángulo de subida determinado. La decisión de compra debe partir de la pendiente real del proyecto y la forma de los desniveles entre pilotes, luego verificar potencia, par, diámetro de perforación y compatibilidad geológica, y finalmente confirmar por escrito con el fabricante las limitaciones de pendiente, los modos de control y las condiciones del cabrestante no cubiertas en la información. La eficiencia real de perforación, la calidad del orificio, la transitabilidad del equipo y el efecto de hincado deben basarse en las condiciones del sitio y el diseño de cimentación del proyecto.
