El ritmo de construcción durante la temporada de riego agrícola es diferente al de un proyecto de un solo pozo profundo: hay muchas ubicaciones de pozo, la profundidad suele ser inferior a 200 m y las formaciones no son necesariamente iguales en cada pozo, pero cada pozo debe recorrer todo el conjunto de operaciones desde el principio. La documentación del WR200SE indica "profundidad máxima de perforación 200 m, diámetro de perforación 140–254 mm, eficiencia de perforación de referencia 10–35 m/h"; estos valores corresponden a la etapa de perforación. Lo que realmente consume el plazo de obra son las otras operaciones antes y después de la perforación, así como su número de repeticiones entre varios pozos. A continuación se desarrolla en el orden de un pozo desde la entrada al sitio hasta la retirada, utilizando únicamente la documentación del producto publicada en este sitio; las partes no cubiertas por la documentación se indican por separado.
1、Entrada y posicionamiento

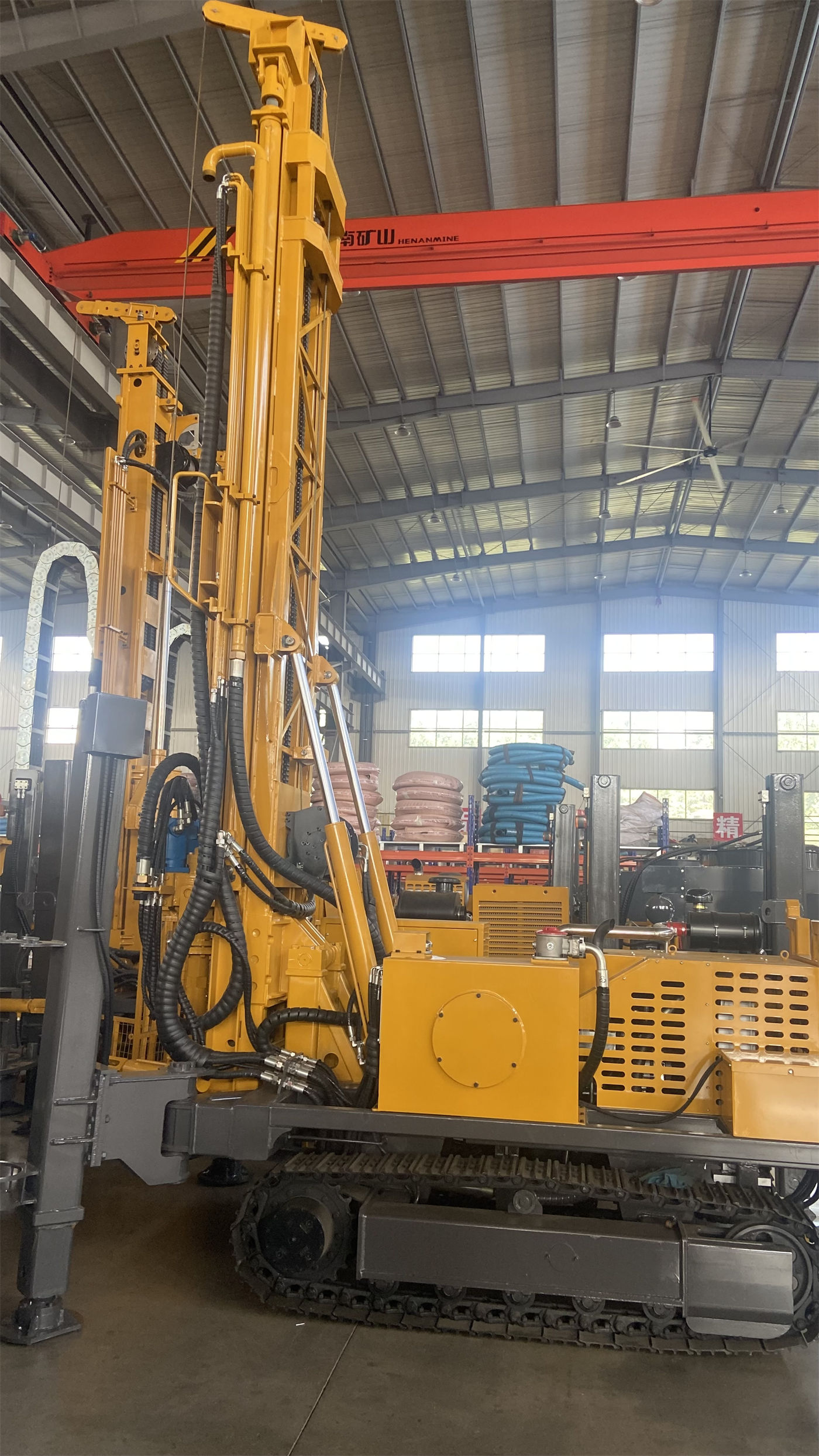

El WR200SE es de estructura sobre orugas, con un peso total de aproximadamente 4,7 T, dimensiones exteriores de aproximadamente 3950 × 1750 × 2250 mm y una velocidad de desplazamiento de aproximadamente 2,5 km/h. Estos números, en conjunto, corresponden a un proceso concreto de entrada al sitio: descarga desde el vehículo de transporte, desplazamiento por caminos rurales o de campo hasta la ubicación del pozo y, finalmente, alineación en la ubicación.
En este paso se consumen dos capacidades: la del chasis y la de los apoyos. El recorrido de 1,4 m de los apoyos sirve para sostener y nivelar en terrenos irregulares; la documentación no especifica los requisitos concretos de capacidad portante del suelo, solo menciona que se pueden añadir placas de apoyo si es necesario. Los terrenos agrícolas varían mucho en dureza antes y después de la temporada de riego; la estabilidad del punto de apoyo y la posible inclinación de la torre tras su izado deben evaluarse in situ, no basarse únicamente en el valor del recorrido de los apoyos.
2、Inicio de perforación y capas de cobertura superiores
La documentación describe las formaciones superiores de la siguiente manera: en capas de suelo, arcilla, arena o grava arenosa, el uso directo del martillo de fondo no es necesariamente la mejor solución; las capas sueltas de cobertura son propensas al colapso, al enterramiento de la broca y a la ampliación del diámetro, por lo que se debe tratar primero el tramo superior del pozo combinando entubación, lodos u otros métodos de estabilización.
Esta etapa corresponde a las operaciones de inicio de perforación y sostenimiento de paredes; las condiciones disponibles del equipo son el diámetro de perforación de 140–254 mm y las especificaciones de barra de perforación de 76 / 89 mm. La documentación proporciona un rango, no una conclusión, sobre qué diámetro elegir, y advierte que "para pozos agrícolas que requieren extracción de agua a largo plazo, se debe determinar el diámetro del pozo, el tubo filtrante y el tipo de bomba en función del caudal previsto antes de la construcción, en lugar de buscar simplemente un diámetro mayor". Esta etapa utiliza un proceso diferente al de la perforación en roca, por lo que su planificación debe determinarse con antelación.
3、Perforación y conexión de barras
Una vez en la roca, la rotación y el avance son operaciones continuas. Los valores de referencia son: par de rotación 3400–4700 N·m, velocidad de rotación 45–70 r/min, velocidad de elevación rápida 30 m/min, velocidad de avance rápido 60 m/min, fuerza de elevación 13 T.

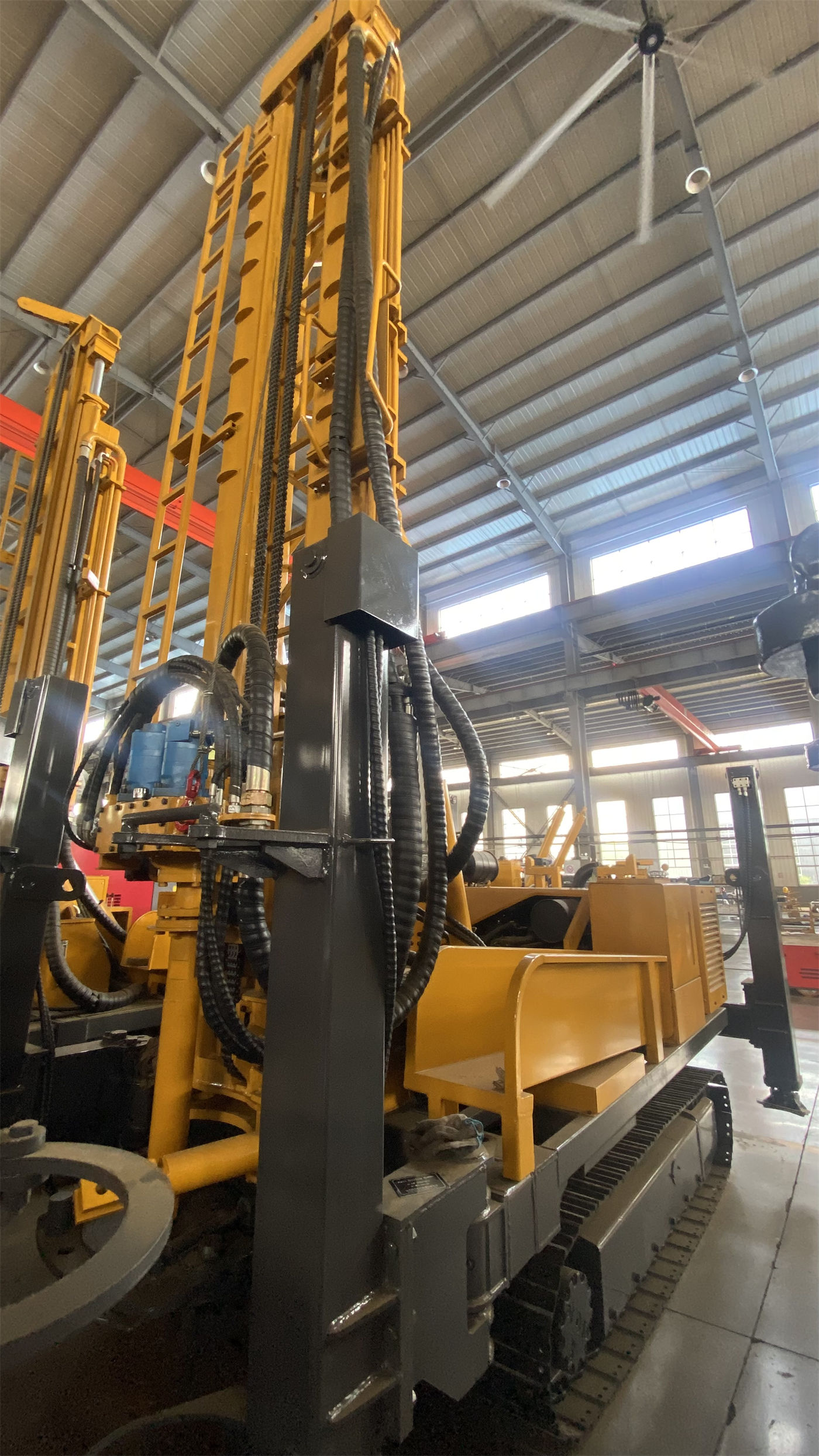

La operación de conexión de barras está condicionada por dos parámetros de longitud: la torre telescópica tiene un recorrido de avance de 3,3 m y admite barras de 1,5 m, 2,0 m y 3,0 m. La relación entre la barra de 3,0 m y el avance de 3,3 m determina la carrera que se puede avanzar por cada conexión; con barras de 1,5 m, el número de conexiones aumenta en consecuencia. La documentación no proporciona una relación cuantitativa entre las diferentes combinaciones de barras y los tiempos auxiliares, solo indica que la elevación rápida y el avance rápido se utilizan para el movimiento del cabezal de potencia y la manipulación de barras en estado no perforante, lo que puede reducir los tiempos auxiliares de carga y descarga de barras.
La eficiencia de perforación de referencia de 10–35 m/h figura en la documentación, pero el mismo documento también especifica que la velocidad real de avance en roca depende de la litología, el martillo de fondo, la broca y la capacidad del compresor de aire. Este valor es un intervalo de referencia y no puede convertirse directamente en el plazo de terminación de un solo pozo.
El papel del suministro de aire en esta etapa
Presión de trabajo de referencia 1,7–2,5 MPa, consumo de aire 17–31 m³/min. La documentación señala que, al aumentar el diámetro, endurecerse la roca o elevarse la altitud, normalmente se requiere un caudal más abundante; un compresor de aire insuficiente afecta directamente la frecuencia de impacto, la evacuación de detritos y la eficiencia de perforación. El compresor de aire no forma parte del equipo de perforación; al seleccionarlo, debe verificarse por separado según el diámetro objetivo, la profundidad y la formación rocosa.
4、Tratamiento tras entrar en el acuífero
La documentación describe esta etapa así: tras perforar el acuífero, el afloramiento de agua modifica el estado de evacuación de detritos en el pozo y las condiciones de trabajo del martillo de fondo; se debe ajustar el suministro de aire del compresor y el método de limpieza del pozo según el caudal real, y registrar oportunamente la profundidad del acuífero. Antes de la terminación del pozo, también se deben disponer razonablemente la tubería del pozo, el tubo filtrante y la estructura de sellado según las condiciones del acuífero.
Para un pozo de riego, esta etapa determina cómo se instalarán posteriormente la tubería del pozo y el tubo filtrante. Del lado del equipo se dispone de la profundidad de perforación y el margen de diámetro (200 m, 140–254 mm); la estructura de la tubería, la posición del filtro y el método de sellado pertenecen al diseño de terminación del pozo, y la documentación solo da orientación, no procedimientos concretos.
5、Terminación, entubación y lavado del pozo
En la etapa de terminación, la documentación menciona principalmente la fuerza de elevación de 13 T, utilizable para maniobras normales de extracción e introducción de barras, manipulación de barras y parte de las operaciones de entubación, así como la fuerza de elevación del cabrestante de 1,5 T (auxiliar). En el paso de entubación, la documentación no especifica el diámetro concreto ni la longitud unitaria de la tubería compatible, ni proporciona parámetros de proceso de terminación aplicables a pozos de riego; esta parte debe confirmarse por separado según el proyecto.
El lavado del pozo no tiene parámetros ni descripción de pasos correspondientes en la documentación proporcionada; este artículo no desarrolla su contenido operativo.
6、Desplazamiento y siguiente pozo
La temporada de riego se caracteriza por ubicaciones dispersas y una carga de trabajo relativamente fija por pozo. La etapa de desplazamiento depende de la capacidad del chasis de orugas: velocidad de desplazamiento de aproximadamente 2,5 km/h, capacidad máxima de ascenso en pendiente de referencia 30°. La documentación también indica que, al desplazarse en pendiente, se debe bajar el centro de gravedad, retraer la torre y confirmar las condiciones de adherencia del terreno; la capacidad real de ascenso segura debe evaluarse según las condiciones del sitio.
Hay una advertencia sobre la ubicación que merece incluirse en esta etapa: durante la construcción se debe determinar razonablemente la ubicación del pozo según los datos hidrogeológicos locales, evitando compensar errores de ubicación únicamente aumentando la profundidad de perforación. Cuanto más densas sean las ubicaciones y más variables las formaciones, mayor será la influencia de este punto en la secuencia de desplazamiento.
Las operaciones de una temporada de riego en una misma tabla
| Operación | Condiciones del equipo correspondientes | No cubierto por la documentación |
|---|---|---|
| Entrada y posicionamiento | 4,7 T, 3950 × 1750 × 2250 mm, 2,5 km/h, recorrido de apoyos 1,4 m | Requisitos concretos de capacidad portante del suelo, condiciones de las placas de apoyo |
| Inicio de perforación y capas de cobertura superiores | Diámetro 140–254 mm, barras 76 / 89 mm | Selección concreta y cantidad del método de sostenimiento |
| Perforación en roca y conexión de barras | Par 3400–4700 N·m, velocidad 45–70 r/min, avance de 3,3 m, barras 1,5 / 2,0 / 3,0 m | Tiempos auxiliares con diferentes combinaciones de barras |
| Suministro de aire | Presión de trabajo 1,7–2,5 MPa, consumo 17–31 m³/min | Cálculo del caudal para diámetros y profundidades específicos |
| Acuífero y terminación | Fuerza de elevación 13 T, cabrestante 1,5 T | Especificaciones de tubería compatible, disposición de tubería y filtro |
| Lavado del pozo | No tratado en la documentación | Todo el proceso |
| Desplazamiento | 2,5 km/h, capacidad de ascenso de referencia 30° | Límites en condiciones específicas de suelo blando, pendientes, etc. |
El uso de esta tabla no consiste en corresponder cada operación con un parámetro, sino en ver qué operaciones tienen parámetros de referencia y cuáles no tienen correspondencia en la documentación. Las partes con parámetros pueden verificarse numéricamente para comprobar si la configuración es suficiente; las partes sin parámetros deben confirmarse por separado en la etapa de selección y planificación de entrada al sitio.
Asuntos no respondidos por la documentación que requieren confirmación adicional
- El proceso concreto de lavado del pozo y el grado de participación del equipo no se mencionan en la documentación.
- El diámetro y la longitud unitaria de la tubería compatible no se proporcionan en la documentación.
- La forma de combinar el tubo filtrante y el tipo de bomba para los diámetros de pozo habituales en riego agrícola solo se indica que debe determinarse antes de la construcción.
- El tiempo real de terminación de un pozo bajo una combinación específica de formaciones: la documentación da una eficiencia de perforación de referencia de 10–35 m/h, que no puede convertirse directamente.
- El número de conexiones y los tiempos auxiliares correspondientes a diferentes combinaciones de longitud de barras no tienen relación cuantitativa en la documentación.
- Las comprobaciones diarias antes de iniciar la jornada se enumeran en la documentación como circuitos hidráulicos, cabezal rotatorio, cabrestante, orugas, torre y conexiones de barras; los criterios concretos de comprobación deben confirmarse por separado.
Cuando se realizan varios pozos seguidos en la temporada de riego, las operaciones en sí no son complejas; la dificultad radica en si las condiciones de cada operación se han resuelto antes de comenzar. Las partes cubiertas por parámetros se rigen por la tabla de parámetros; las partes no cubiertas por parámetros deben confirmarse claramente antes de la entrada al sitio.
