Perforadora para pozos de agua sobre orugas

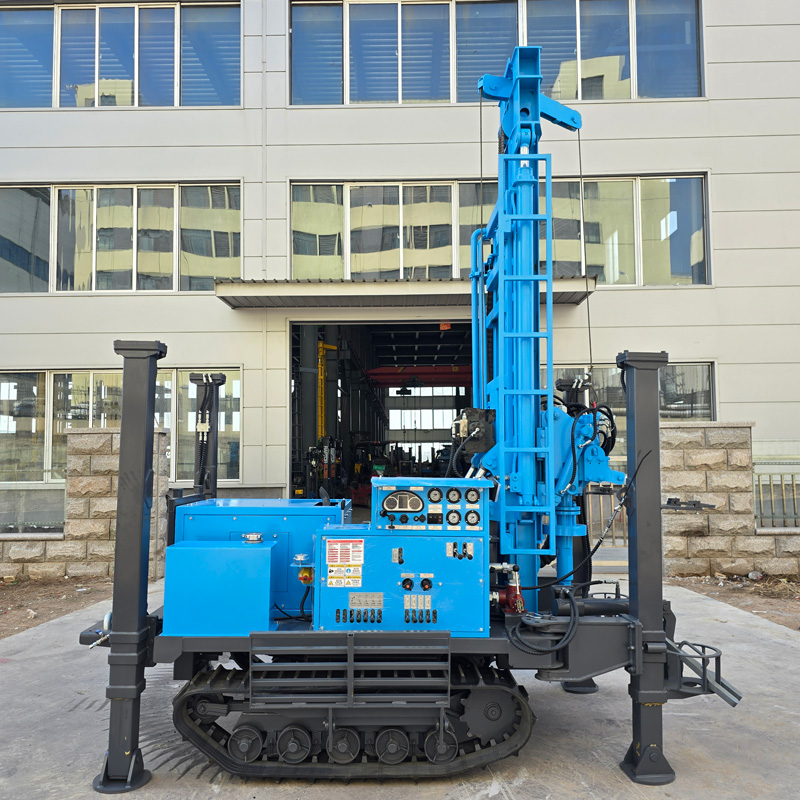

La WR200SE es una perforadora hidráulica integral sobre orugas de alta relación costo-beneficio diseñada para la construcción de pozos de agua convencionales de profundidad media y somera. En comparación con las máquinas pequeñas de 120 m, mejora aún más la profundidad de perforación, la capacidad de elevación, el par de rotación y el rango de adaptación del compresor de aire, con una profundidad máxima de 200 m y un diámetro de perforación de 140–254 mm. Es adecuada para proyectos de suministro de agua rural, riego agrícola, agua para ganadería, agua para construcción y pozos en pequeñas zonas mineras.
La E en WR200SE representa una configuración de alta relación costo-beneficio. El enfoque no es acumular funciones complejas, sino satisfacer la construcción de pozos de agua convencionales de nivel 200 m, considerando al mismo tiempo el precio del equipo, la dificultad de mantenimiento y el costo de uso diario. Para equipos regionales de perforación de pozos, cuadrillas de construcción hidráulica agrícola y clientes que recién ingresan al negocio de perforadoras de pozos de agua, este tipo de configuración facilita una relación insumo-producto estable.

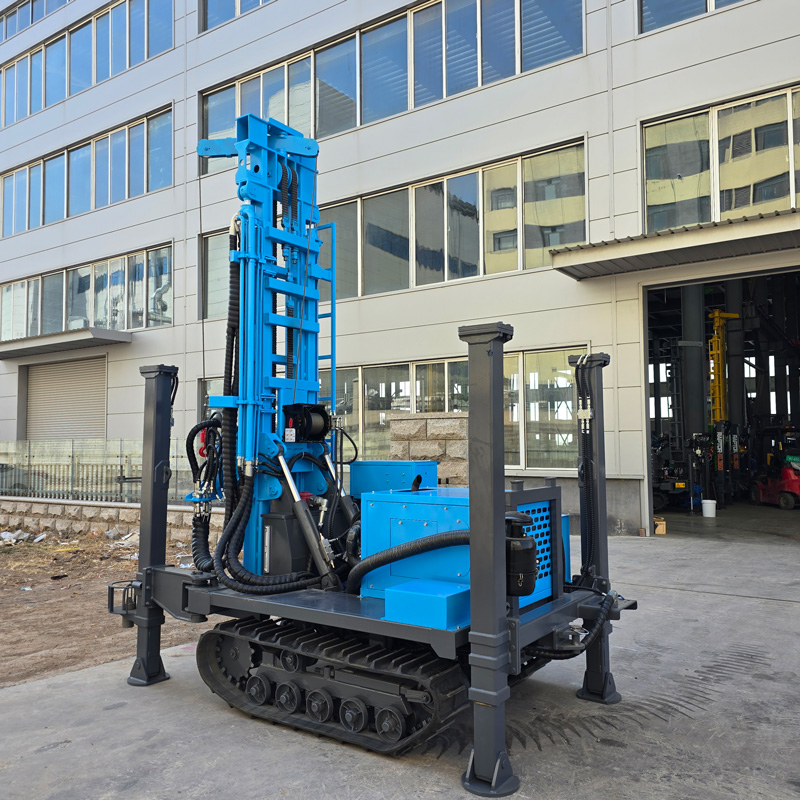

Este modelo adopta una torre telescópica con una longitud de avance de 3,3 m por pasada, y puede equiparse con tuberías de perforación de 1,5 m, 2,0 m y 3,0 m. En comparación con una torre fija larga, la estructura telescópica es más flexible en transporte y adaptación al sitio; en condiciones normales de operación, también ofrece un buen espacio de trabajo para el manejo de tuberías y la perforación continua.
La profundidad de nivel 200 m tiene un rango de aplicación mayor que los equipos pequeños para pozos someros, y es especialmente adecuada para zonas rurales con niveles freáticos relativamente profundos, áreas de riego agrícola y zonas montañosas. La profundidad real del pozo aún debe determinarse según la hidrogeología local, la ubicación del acuífero, el diámetro, las herramientas de perforación y el proceso de construcción.
La WR200SE puede utilizarse en proyectos de pozos para riego agrícola, pozos para huertos, suministro de agua para invernaderos y riego de viveros. El diámetro de perforación de 140–254 mm puede cubrir configuraciones comunes de tubería de pozo y bombas. Para pozos agrícolas que requieren extracción de agua a largo plazo, se debe determinar el diámetro del pozo, el filtro y el tipo de bomba según el caudal estimado antes de la construcción, en lugar de buscar únicamente un diámetro mayor.
En aldeas donde el suministro centralizado es inestable o están lejos de la red de suministro, la WR200SE puede utilizarse para construir pozos domésticos, pozos de agua para la vida comunitaria y pequeños pozos públicos de captación. La estructura sobre orugas es adecuada para caminos rurales y terrenos generales no pavimentados, y el motor diésel de 58 kW también reduce la dependencia de una fuente de energía fija en el sitio.
El agua para bebida del ganado, lavado de instalaciones y producción agrícola requiere una fuente estable. Para granjas y pastizales, el equipo de nivel 200 m puede ofrecer un mayor margen de profundidad de búsqueda de agua que el modelo de 120 m. Durante la construcción, la ubicación del pozo debe determinarse razonablemente según los datos de aguas subterráneas locales, evitando compensar errores de ubicación solo aumentando la profundidad de perforación.
La WR200SE también es adecuada para el suministro temporal de agua en pequeñas zonas mineras, campamentos de exploración geológica y proyectos de ingeniería, y puede utilizarse para agua de uso doméstico, limpieza de equipos y parte del agua para supresión de polvo. Para condiciones con mucha roca dura en zonas mineras, se deben combinar razonablemente martillos de fondo, brocas y compresores de aire, de modo que la capacidad de suministro de aire se adapte al diámetro, la formación rocosa y la profundidad objetivo.
El par de rotación es de 3400–4700 N·m y la velocidad de rotación de 45–70 r/min, y puede combinarse con martillos de fondo comunes para perforar roca meteorizada y formaciones rocosas intactas. Durante la perforación, la rotación y el avance deben ajustarse según la dureza de la roca y la evacuación de detritos; no se recomienda trabajar durante mucho tiempo con un solo parámetro de forma rígida.
La fuerza de elevación de 13 T puede utilizarse para maniobras normales de bajada y extracción, manejo de tuberías y parte de las operaciones de entubado. En caso de atascamiento, reducción del diámetro del pozo o retorno de agua anormal, primero debe evaluarse la formación y el estado del pozo, y luego resolver el problema mediante limpieza del pozo, inspección con extracción de tubería o manejo del entubado, evitando tirar de las herramientas solo con gran fuerza de elevación.
La velocidad de elevación rápida de 30 m/min y la velocidad de avance rápido de 60 m/min se utilizan principalmente para el movimiento del cabezal motriz y la manipulación de tuberías fuera de la perforación, y pueden reducir tiempos auxiliares como carga y descarga de tuberías y subida y bajada de herramientas. La velocidad real de avance en la roca depende de la litología, el martillo de fondo, la broca y la capacidad del compresor de aire.
La presión de trabajo de referencia es de 1,7–2,5 MPa y el consumo de aire de 17–31 m³/min. Los requisitos del compresor de aire varían bastante según el diámetro, el martillo de fondo y la formación rocosa; por ejemplo, al aumentar el diámetro, endurecerse la roca o elevarse la altitud, normalmente se necesita un caudal más suficiente. Una adaptación insuficiente del compresor de aire afecta directamente la frecuencia de impacto, la evacuación de detritos y la eficiencia de perforación.
Las formaciones de roca meteorizada suelen perforarse más rápido, pero la estabilidad de la pared del pozo puede ser peor; se debe decidir si se avanza con entubado según los desprendimientos y la reducción de diámetro. Al entrar en formaciones relativamente intactas como caliza, arenisca o granito, puede realizarse perforación neumática con martillos de fondo y brocas adecuadas, controlando especialmente la coordinación entre caudal de aire, rotación y avance.
En capas superiores de suelo, arcilla, arena o grava, el uso directo del martillo de fondo no es necesariamente la mejor solución. Las capas de cobertura suelta pueden provocar derrumbe, enterramiento de herramientas y agrandamiento del diámetro; se debe tratar primero el tramo superior del pozo con entubado, lodo u otros métodos de estabilización, y luego continuar perforando al entrar en roca estable.
Las rocas fracturadas y las formaciones con fisuras desarrolladas pueden causar fugas de aire, desprendimientos y atascamiento de herramientas. Durante la construcción se debe evitar un avance demasiado rápido, mantener la limpieza continua del pozo y observar los cambios de presión de aire y evacuación de detritos. Si la zona de fractura es gruesa, puede considerarse el entubado o revestimiento para reducir la probabilidad de accidentes en el pozo.
Después de perforar hasta el acuífero, la afluencia de agua cambia el estado de evacuación de detritos y las condiciones de trabajo del martillo de fondo. Debe ajustarse el suministro de aire del compresor y el método de limpieza del pozo según el caudal real, y registrar oportunamente la profundidad del acuífero. Antes de completar el pozo, también deben distribuirse razonablemente la tubería del pozo, el filtro y la estructura de sellado según las condiciones del acuífero.

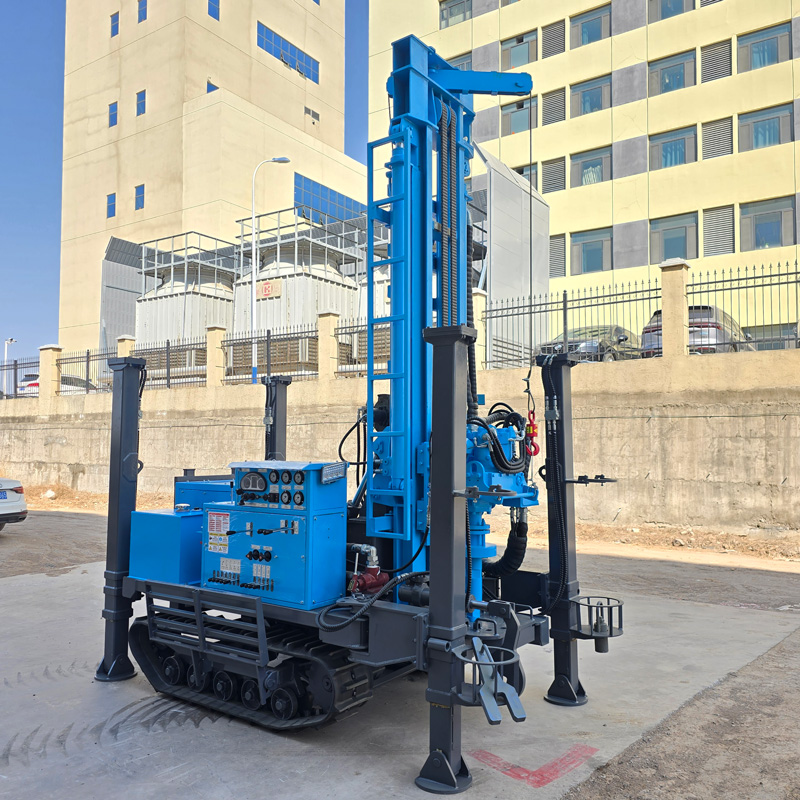

La velocidad de desplazamiento de la máquina completa es de aproximadamente 2,5 km/h y la capacidad máxima de ascenso de referencia es de 30°. El chasis sobre orugas es adecuado para caminos rurales, tierras de cultivo, terrenos con grava y superficies ligeramente irregulares. Al mover el equipo en pendiente, se debe bajar el centro de gravedad, retraer la torre y confirmar las condiciones de adherencia del suelo; la capacidad real de ascenso segura debe juzgarse según las condiciones del sitio.
La carrera de los apoyos de 1,4 m de altura puede utilizarse para soportar y nivelar el equipo en terrenos irregulares. Antes de iniciar la perforación, debe garantizarse que el chasis y los apoyos tengan una fuerza estable; si es necesario, añadir placas de apoyo para evitar que el hundimiento en suelo blando incline la torre y desplace la posición del pozo.
El peso total es de aproximadamente 4,7 T y las dimensiones exteriores de aproximadamente 3950 × 1750 × 2250 mm, dentro del rango de perforadoras de pozos de agua sobre orugas pequeñas y medianas. En comparación con perforadoras grandes de más de 500 m, es más fácil de transportar en camión y también adecuada para cuadrillas de pozos de agua con muchos puntos de perforación y traslados frecuentes.
Según el proyecto, pueden configurarse tuberías de perforación de 76 mm u 89 mm, martillos de fondo, brocas, herramientas de entubado, compresor de aire, mangueras de aire, lubricadores de niebla de aceite y equipos de espuma, entre otros. El equipo auxiliar debe combinarse según la profundidad objetivo, el diámetro, la formación rocosa y el método de construcción; no se recomienda configurar todos los elementos solo según los parámetros máximos.

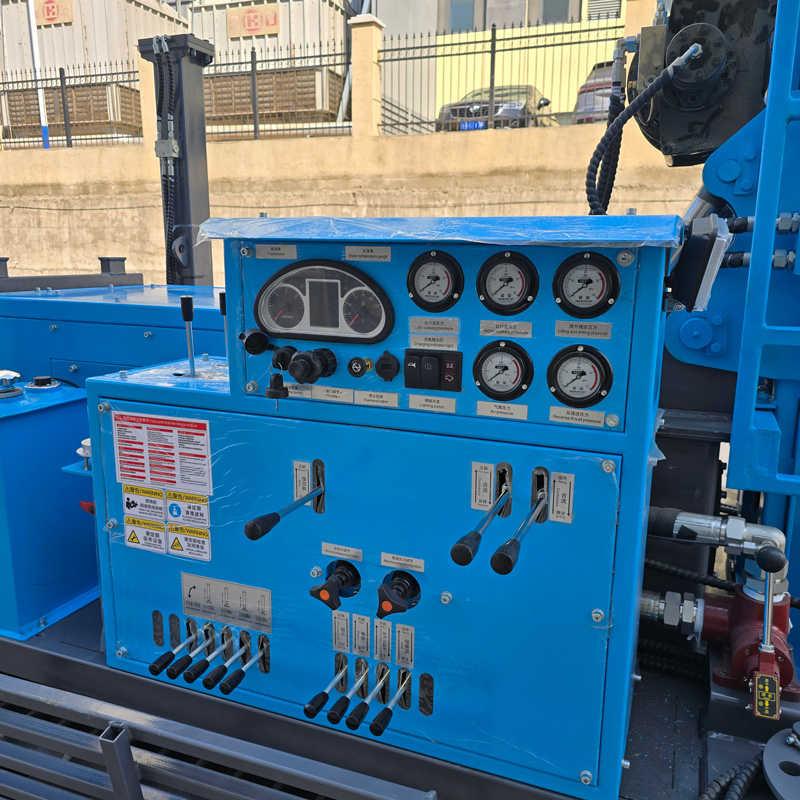

Antes de comenzar cada día, deben revisarse las tuberías hidráulicas, el cabezal rotatorio, el cabrestante, las orugas, la torre y las conexiones de las tuberías de perforación; en el compresor de aire y las mangueras de alta presión deben revisarse los conectores y dispositivos de seguridad; durante la construcción, observar continuamente la presión de aire, la evacuación de detritos, el retorno de agua y la temperatura del equipo; al finalizar, limpiar oportunamente el lodo y el polvo, y revisar las herramientas de perforación de desgaste.
Debido a las diferencias en las condiciones geológicas reales, las herramientas en el pozo, el ángulo de perforación y los métodos de operación, la eficiencia final de perforación, la profundidad y el resultado del pozo deben basarse en las condiciones del sitio.
| Parámetro | Valor |
|---|---|
| Parámetros básicos | |
| Modelo de producto | WR200SE |
| Tipo de equipo | Perforadora de pozos de agua sobre orugas con torre telescópica de alta relación costo-beneficio |
| Profundidad máxima de perforación | 200 m |
| Diámetro de perforación | 140–254 mm |
| Diámetro de tubería de perforación | 76 / 89 mm |
| Longitud de tubería de perforación | 1,5 / 2,0 / 3,0 m |
| Eficiencia de perforación de referencia | 10–35 m/h |
| Torre y sistema de avance | |
| Estructura de torre | Torre telescópica |
| Longitud de avance por pasada | 3,3 m |
| Fuerza de elevación | 13 T |
| Velocidad de elevación rápida | 30 m/min |
| Velocidad de avance rápido | 60 m/min |
| Carrera de apoyos altos | 1,4 m |
| Sistema de rotación | |
| Par de rotación | 3400–4700 N·m |
| Velocidad de rotación | 45–70 r/min |
| Sistema de potencia | |
| Marca del motor | Yuchai |
| Potencia del motor | 58 kW |
| Parámetros de adaptación del compresor de aire | |
| Presión de trabajo | 1,7–2,5 MPa |
| Consumo de aire | 17–31 m³/min |
| Nota de adaptación | El compresor de aire debe seleccionarse según el diámetro, las especificaciones del martillo de fondo, la profundidad objetivo, la altitud y la dureza de la formación rocosa |
| Sistema auxiliar | |
| Fuerza de elevación del cabrestante | 1,5 T |
| Chasis sobre orugas | |
| Velocidad de desplazamiento | 2,5 km/h |
| Capacidad máxima de ascenso | 30° |
| Ancho para carga | 2,6 m |
| Terreno adecuado | Caminos rurales, tierras de cultivo, terrenos con grava y superficies generalmente irregulares |
| Dimensiones y peso de la máquina completa | |
| Dimensiones exteriores | 3950 × 1750 × 2250 mm |
| Peso total | 4,7 T |
| Adaptabilidad típica a formaciones | |
| Roca dura intacta | Puede realizarse perforación DTH con martillo de fondo y compresor de aire adecuados |
| Roca meteorizada | Ajustar el avance según la estabilidad de la pared del pozo y avanzar oportunamente con entubado |
| Capa de cobertura suelta | Puede requerir entubado o medidas de estabilización en la parte superior |
| Formación fracturada | Controlar la velocidad de avance y reforzar la limpieza del pozo |
| Acuífero | Ajustar el suministro de aire, el entubado y el método de limpieza del pozo según el caudal de afluencia |
