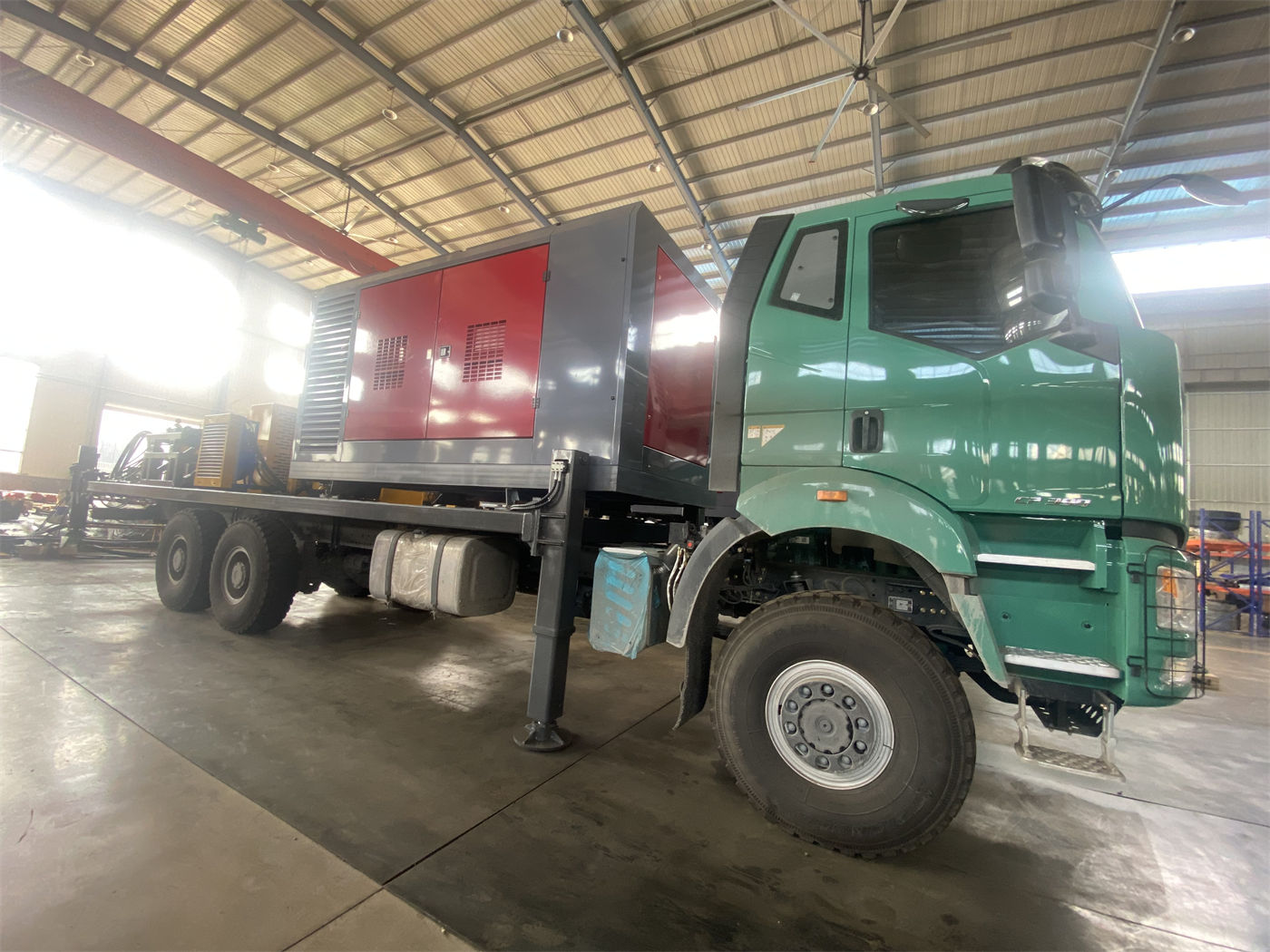

Si solo se observa la columna de profundidad máxima de perforación, la distancia entre una perforadora de pozos de agua de 750 m y una de 600 m es una sola cifra: 750 m frente a 600 m. Sin embargo, al comparar artículo por artículo la tabla de parámetros del WR750S, se descubre que esos 150 m no aparecen por separado en un campo, sino que se distribuyen en múltiples ubicaciones como la fuerza de elevación, las especificaciones de la tubería de perforación, la estructura de la torre, el par de rotación y el peso total de la máquina. Al seleccionar, fijarse solo en la profundidad de perforación puede hacer que se pasen por alto varias condiciones que realmente determinan si se puede completar el pozo.
Primero, el nivel más directo: el peso de la sarta de perforación y la fricción son absorbidos por la fuerza de elevación
Los datos del WR750S indican una fuerza de elevación de 40 T y una presión axial de 6 T. El orden de magnitud habitual de los equipos de 600 m en este campo suele ser inferior a 40 T; la parte de diferencia corresponde precisamente al incremento del peso propio de la sarta completa, la fricción de la pared del pozo y la resistencia de extracción e inserción en pozos profundos.
Cada vez que aumenta la profundidad del pozo, el peso propio de la sarta crece linealmente, mientras que la fricción está relacionada con el estado de la pared del pozo, el grado de desviación de la perforación y la calidad de la limpieza del pozo, y no necesariamente varía de forma uniforme con la profundidad. Esto significa que el margen de fuerza de elevación se destina en parte a hacer frente al peso propio y en parte a dejar espacio para tratar anomalías de fricción. Los datos también advierten que, si aparece una resistencia anormal al extraer la tubería, primero debe resolverse mediante limpieza del pozo, extracción lenta y evaluación del estado interno del pozo, en lugar de considerar la fuerza máxima de elevación como único recurso; esta frase en sí misma indica que la fuerza de elevación tiene condiciones de aplicación.
Especificaciones de la tubería: 102 mm y 6 m determinan el número de conexiones y la resistencia de la sarta
Los datos del WR750S recomiendan tubería de 102 mm y admiten operación directa con tubería de 6 m y revestimiento de 6 m. Para una profundidad de 750 m, el número de conexiones será muy elevado; el tiempo de cada conexión multiplicado por el número total de conexiones a lo largo del pozo incidirá directamente en el plazo de obra. La tubería de 6 m reduce la frecuencia de conexiones, mientras que la tubería de 102 mm corresponde a tres variables clave en pozos profundos: resistencia de la sarta, estado de las roscas y rectitud.
Hay una frase en los datos que merece destacarse por separado: durante la construcción debe establecerse un sistema de inspección y rotación de tuberías. No es una fórmula de cortesía; convierte la tubería de un consumible en parte de la gestión de la sarta en pozos profundos. A 750 m de profundidad, el estado de esfuerzo y las posiciones de desgaste de cada tubo difieren de los de pozos someros; usar toda la tubería como si estuviera en el mismo estado acumula riesgos dentro del pozo.
Forma de la torre: la telescopía no es para perforar más profundo, sino para poder transportar tubería de 6 m

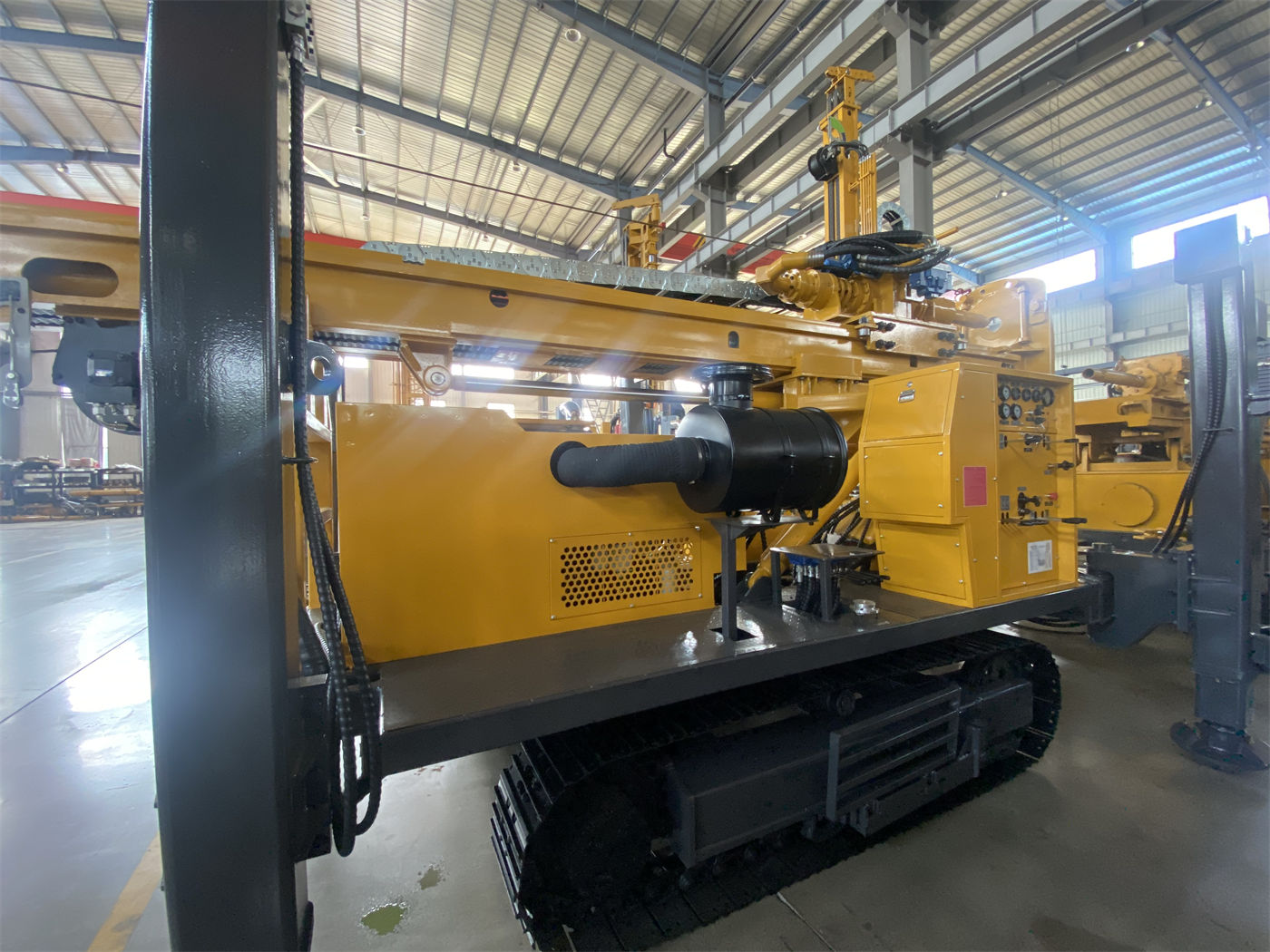

La S en el modelo WR750S representa torre telescópica. Los datos indican su función: en estado de transporte, la torre puede mejorar el perfil de transporte de la máquina y reducir la dificultad de traslado entre obras; en estado de operación, sigue admitiendo operación directa con tubería de 6 m y revestimiento de 6 m.
Leyendo ambas frases juntas, el valor de la torre telescópica queda claro: sirve para la compatibilidad entre tubería larga y perfil de transporte, y no equivale directamente a una mayor profundidad de perforación. Si el proyecto está fijo en unas pocas ubicaciones de pozo y la necesidad de traslado es baja, el peso de la forma de la torre disminuirá; por el contrario, en construcción continua en múltiples obras, esta estructura desempeñará un papel repetido. El peso total de aproximadamente 14 T y las dimensiones exteriores de aproximadamente 6,64 × 2,25 × 2,67 m indican que antes del traslado debe verificarse punto por punto la capacidad de carga del camión plataforma y los límites de ancho y altura de las carreteras; la torre telescópica debe estar en estado de bloqueo fiable y la tubería de 6 m y el revestimiento deben fijarse por separado.
Configuración de rotación: en qué tipo de tramo del pozo se aplica cada una de las dos opciones de par
El sistema de rotación del WR750S puede adoptar configuraciones de 13000 / 6500 N·m o 15000 / 7500 N·m, con una velocidad máxima de rotación de 95 / 190 r/min. Los datos orientan la mayor reserva de par hacia tramos de gran diámetro, roca dura y alta fricción, y la mayor velocidad hacia etapas de perforación con resistencia relativamente baja.
Aquí es fácil caer en una lectura: considerar los 15 000 N·m como una opción más completa y mejor que los 13 000 N·m. El criterio que dan los datos no es cuál es mayor, sino el diámetro del pozo, los útiles de perforación y la roca principal; es decir, un mismo proyecto puede tener necesidades de par distintas en diferentes tramos. La configuración final de rotación debe determinarse según estas tres condiciones, y no simplemente tomando el valor más alto.
| Elemento de comparación | Valor en los datos del WR750S | Influencia en la etapa de construcción |
|---|---|---|
| Profundidad máxima de perforación | 750 m | Determina el espacio de profundidad para el seccionamiento del pozo |
| Diámetro de perforación | 105–450 mm | Afecta la carga de rotación y las especificaciones del revestimiento |
| Fuerza de elevación / presión axial | 40 T / 6 T | Corresponde al manejo de la sarta y al margen de fricción en pozos profundos |
| Tubería de perforación | Recomendada de 102 mm, admite 6 m | Afecta el número de conexiones y la resistencia de la sarta |
| Configuración de rotación | 13000 / 6500 o 15000 / 7500 N·m | Se selecciona según diámetro, útiles y roca principal |
| Presión de trabajo / consumo de aire | 1,6–6 MPa / 16–75 m³/min | Determina las condiciones del compresor para el martillo de fondo |
| Peso total de la máquina | Aprox. 14 T | Condiciona el transporte y la capacidad de carga de la plataforma |
Condiciones del proceso: una vez ampliada la profundidad, ¿pueden seguir el ritmo los equipos auxiliares?
Los datos recomiendan una presión de trabajo de 1,6–6 MPa y un consumo de aire de 16–75 m³/min, compatibles con martillos DTH de media y alta presión, y señalan especialmente que, cuando se alcanza la presión requerida pero el caudal es insuficiente, aún pueden aparecer impacto insuficiente y dificultades de evacuación de detritos. Esta frase concreta mucho una restricción de los equipos de 750 m: la capacidad del compresor no puede evaluarse solo por el manómetro.
Otra expresión relacionada es: en pozos profundos de 750 m, una vez que la evacuación de detritos no es fluida, los sedimentos y la trituración repetida aumentan significativamente el par y el consumo energético, por lo que la limpieza continua del pozo es muy crítica. Reuniendo ambas, la exigencia del nivel de 750 m sobre el sistema de suministro de aire recae en el caudal y la continuidad de la limpieza del pozo, no en un valor puntual de presión. En condiciones de roca dura también debe prestarse atención a la lubricación del martillo de fondo y al desgaste de la broca.
Bajo qué condiciones es necesario pasar al nivel de 750 m
Los datos tienen una limitación clara respecto a la cifra de 750 m: 750 m no es la profundidad objetivo que todos los proyectos necesitan alcanzar, sino la capacidad máxima de referencia del equipo; antes de la construcción formal debe determinarse una capa objetivo más razonable según los datos hidrogeológicos de la región. Esta frase debe leerse como punto de partida para la selección.
Según la descripción de uso de los datos, el WR750S está orientado a escenarios en los que se amplía el alcance de la construcción de aguas subterráneas profundas: gran profundidad del nivel freático, acuíferos someros inestables o proyectos que requieren un mayor margen de profundidad de perforación. En proyectos concretos, también incluye riego agrícola profundo y pozos de agua en grandes explotaciones, suministro de agua para comunidades rurales y remotas con niveles freáticos profundos, suministro de agua a largo plazo para parques industriales e infraestructuras de gran escala, así como pozos profundos en zonas mineras y algunos sondeos de gran diámetro para drenaje.
Si la profundidad del acuífero objetivo aún no se ha confirmado mediante datos hidrogeológicos, o si el proyecto solo necesita cubrir capas más someras, el margen de profundidad de perforación no se traducirá automáticamente en beneficios, sino que traerá cargas adicionales en peso total, traslado y equipos auxiliares.
Puntos de entrada fácilmente subestimados en condiciones de pozo profundo
- Velocidad de desplazamiento sobre orugas de aproximadamente 3 km/h, ángulo máximo de ascenso de referencia 21°, máquina de aproximadamente 14 T; antes del traslado debe confirmarse la capacidad de carga de carreteras y plataformas, y controlarse estrictamente el riesgo de desplazamiento en suelos blandos, taludes y zonas húmedas resbaladizas.
- Carrera de los apoyos hidráulicos de 1,6 m, utilizada para nivelar y estabilizar el equipo; en construcción de 750 m el tiempo es prolongado, por lo que el estado horizontal del equipo y el control del asentamiento de los apoyos son más críticos; en suelos blandos deben usarse placas de apoyo de superficie suficiente.
- Fuerza de elevación del cabrestante auxiliar de 2,5 T, utilizable para manipular martillos de fondo, tuberías, herramientas de revestimiento y accesorios de obra, pero deben respetarse la carga nominal y los requisitos de seguridad de izaje.
- Velocidad de elevación rápida de 31 m/min y velocidad de avance rápido de 65 m/min, principalmente para maniobras de tubería y retorno del cabezal motriz; en proyectos de pozos profundos, el tiempo acumulado de estas maniobras auxiliares afecta notablemente el tiempo efectivo de operación.
- La bomba de lodos, la bomba centrífuga, el generador y la bomba de espuma son opcionales; el criterio de los datos es que una configuración razonable aporta más valor que acumular todos los accesorios: los proyectos con muchas capas sueltas dependen más del sistema de lodos, los pozos profundos en roca dura dependen más de un compresor de gran caudal y martillos de fondo, y las formaciones con graves fugas de aire pueden requerir asistencia de espuma.
Puntos no cubiertos por los datos que deben confirmarse con el fabricante
Los parámetros citados en este artículo provienen de los datos de producto publicados del WR750S. Los datos no proporcionan valores concretos de fuerza de elevación, diámetro de tubería y par para el modelo de la misma serie de 600 m; por lo tanto, este artículo no concluye sobre la diferencia específica entre ambos niveles, y solo describe el orden de magnitud del nivel de 750 m en estos campos y la etapa de construcción correspondiente.
- La ubicación de la capa acuífera objetivo y la profundidad de diseño del pozo en la región objetivo deben determinarse mediante datos hidrogeológicos; los parámetros del equipo no pueden sustituir este paso.
- Debe verificarse con el fabricante y el proveedor de equipos auxiliares si el caudal y la presión del compresor seleccionado y el modelo de martillo de fondo coinciden con el rango de 16–75 m³/min y 1,6–6 MPa.
- Si el sistema de rotación adopta finalmente 13 000 / 6 500 N·m o 15 000 / 7 500 N·m debe confirmarse combinando el diámetro del pozo, los útiles de perforación y la roca principal.
- La selección de filtros, tramos de sellado de agua y tipo de bomba en la etapa de terminación del pozo: los datos solo mencionan que es tan importante como la perforación en sí, sin dar una solución concreta.
- Las condiciones de uso de revestimiento, espuma u otros métodos auxiliares en zonas de fractura, fisuras y formaciones con fugas de aire: los datos solo indican que deben adoptarse según la situación, sin procedimientos operativos.
