En la documentación del PV390 se indica con claridad: profundidad de perforación de 0–6 m, diámetro de 80–600 mm, y su uso es la preperforación de cimentaciones para soportes fotovoltaicos. Al leer estos puntos en conjunto, la frontera entre esta máquina y un equipo de perforación de pozos de agua queda trazada. Lo que realmente suele generar problemas no es esa frontera en sí, sino varias interpretaciones que surgen a su alrededor: tomar la preperforación fotovoltaica como una pequeña obra de pozo de agua, considerar la profundidad máxima como la profundidad prevista de cada perforación, tomar el valor del par como un salvoconducto para cualquier formación, o tomar el ángulo de ascenso como base de seguridad para el desplazamiento. A continuación se explican uno por uno los puntos según el contenido de la documentación.
Primero, el uso: la preperforación de cimentaciones fotovoltaicas y la construcción de pozos de agua no son el mismo tipo de obra

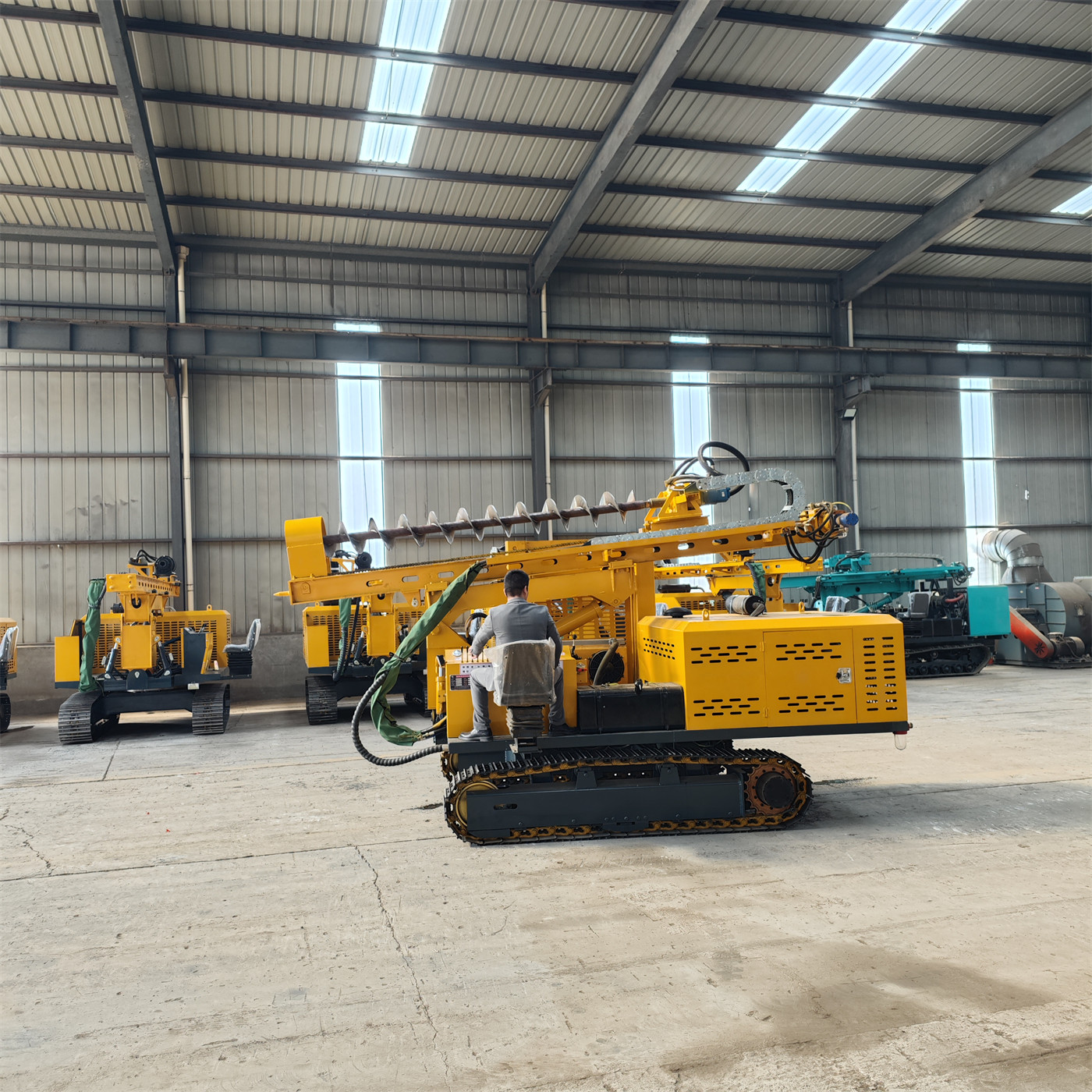

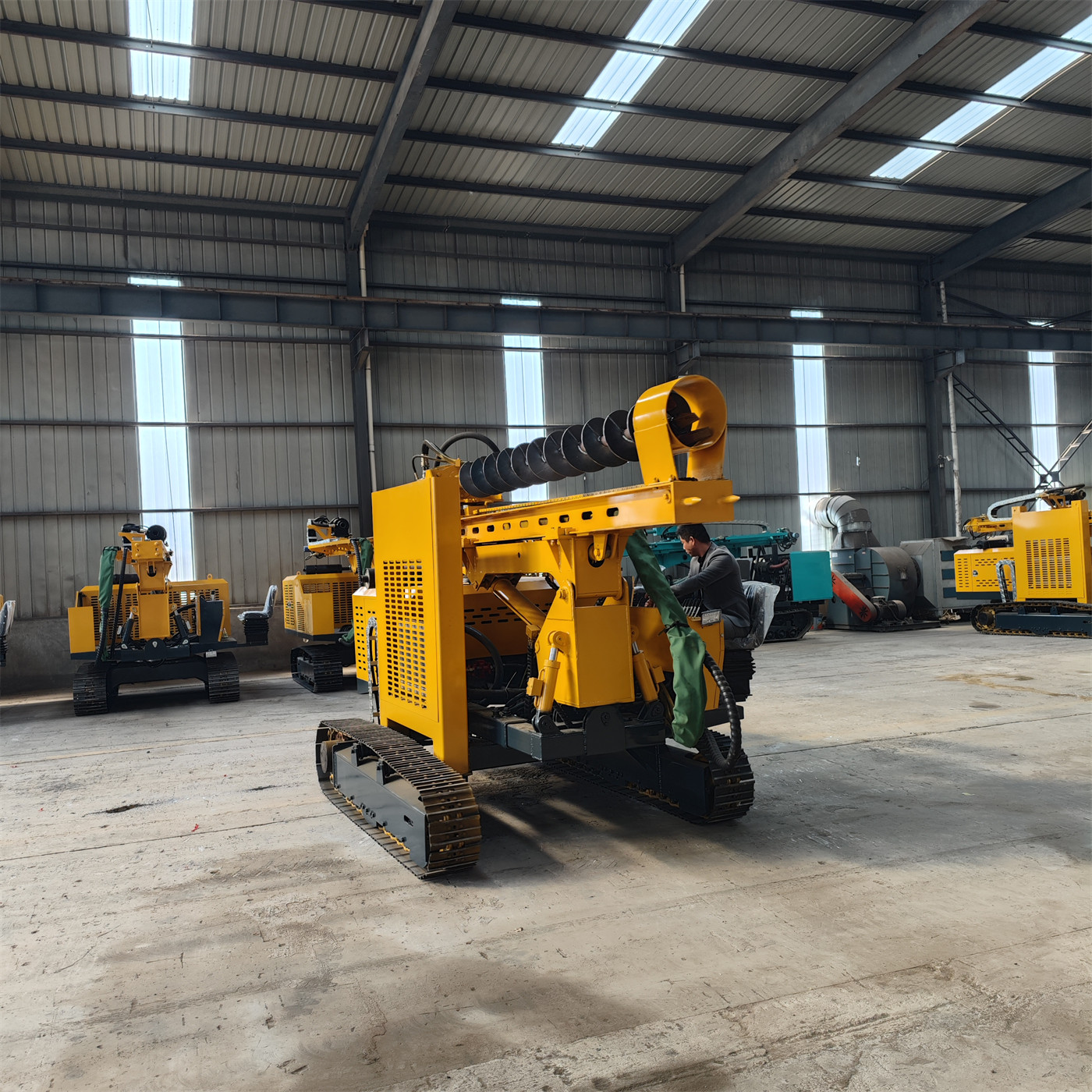

La documentación define el PV390 como un martillo pilote hidráulico sobre orugas para preperforación de cimentaciones en plantas fotovoltaicas en suelo, zonas fotovoltaicas en montaña y cimentaciones de obra; se utiliza principalmente para la preperforación y el perforado de cimentaciones de soportes fotovoltaicos, así como para la ejecución de pilotes con los accesorios correspondientes. No incluye en su ámbito de uso las operaciones de pozo de agua como la construcción del pozo, la instalación de entubado o el lavado del pozo.
No se trata de una diferencia de nombre, sino de una combinación de parámetros distinta. La profundidad de perforación del PV390 es de 0–6 m y el diámetro de 80–600 mm. Los proyectos de pozos de agua suelen centrarse en la ubicación del acuífero, la profundidad de construcción del pozo, el diámetro del pozo y el proceso de entubado; estas condiciones no tienen una explicación correspondiente en la documentación del PV390. Por lo tanto, utilizar el PV390 para tareas de pozos de agua carece de una base de parámetros verificable.
De los seis malentendidos, ¿cuáles son los más frecuentes?
Malentendido 1: que una profundidad de 0–6 m significa que cada perforación debe alcanzar los 6 metros
0–6 m es el rango de profundidad de perforación indicado por el equipo, no un valor objetivo de construcción. La profundidad real de las cimentaciones de soportes fotovoltaicos, postes de cercado y otros proyectos de cimentación superficial la determina el plano de diseño del proyecto; es posible que en proyectos habituales no se llegue a utilizar 6 m. El límite de capacidad del equipo y la profundidad de diseño del proyecto son dos cosas distintas.
Malentendido 2: que un diámetro de 80–600 mm es solo un rango opcional
La documentación especifica que 80–600 mm sirve para adaptarse a diferentes tipos de pilote, perforaciones guía y necesidades de agujeros de cimentación: los diámetros menores son adecuados para la preperforación de posiciones de pilote convencionales, y los mayores para construcciones que requieren agujeros de cimentación más grandes. Sin embargo, el diámetro final debe regirse por el plano de diseño del proyecto y la forma de la cimentación; no basta con que el equipo pueda cubrirlo para utilizarlo directamente.
Malentendido 3: que un par de 13000 N·m permite cubrir más formaciones
El PV390 tiene un par de reductor de 13000 N·m, una velocidad de rotación de la barra de perforación de 90 r/min y utiliza presión por cadena. La documentación describe el par de la siguiente manera: para diámetros grandes, capas de suelo densas y formaciones con grava intercalada, un par más alto favorece el mantenimiento de la rotación; pero el avance real sigue dependiendo del tipo de broca, la estructura de la formación y el control de empuje. Es decir, el par no es un factor determinante por sí solo; la velocidad de descenso de la presión por cadena también influye en el resultado.
Malentendido 4: que un ángulo de ascenso de 35° equivale a una pendiente segura para el desplazamiento
La documentación indica un ángulo de ascenso de 35° y, al mismo tiempo, advierte claramente: en la construcción real en pendiente deben considerarse de forma integral la pendiente transversal, el grado de humedad del suelo, la naturaleza del terreno y el centro de gravedad de la máquina; no debe tomarse el ángulo máximo de ascenso como única base para un desplazamiento seguro. En las zonas fotovoltaicas son comunes los caminos de tierra, el césped y el terreno con grava, y las condiciones reales de adherencia en estos sitios aún difieren de los valores nominales.
Malentendido 5: que tras cambiar el útil de percusión puede usarse en roca, lo que equivale a poder asumir la perforación de pozos en roca dura
El texto original de la documentación dice: tras cambiar el útil de percusión puede utilizarse en la construcción en roca fuertemente meteorizada y en estratos rocosos; además, indica que debe seleccionarse el útil adecuado según la dureza de la roca, su grado de integridad y el diámetro objetivo. La documentación no proporciona el modelo del martillo de percusión ni la energía de impacto, por lo que no se añaden promesas adicionales sobre la eficiencia concreta en roca dura. Esta capacidad solo puede entenderse según lo ya expresado en la documentación.
Malentendido 6: que el chasis de orugas y el ajuste de actitud resuelven todos los problemas del terreno
El PV390 dispone de inclinación del mástil de 120°, brazos oscilantes laterales de doble cilindro y compensación de extensión longitudinal de 50 cm; estas son capacidades de ajuste de la actitud de perforación y de la posición de alineación del agujero, no capacidades para construir caminos o nivelar el terreno. Que el equipo pueda llegar y detenerse de forma estable sigue dependiendo de los caminos de acceso y de las condiciones del terreno alrededor de la posición del pilote.
Consulta rápida de límites de parámetros
| Concepto | Valor en la documentación | Restricción de uso |
|---|---|---|
| Profundidad de perforación | 0–6 m | Diseñado para pilotes fotovoltaicos y cimentaciones superficiales, no para pozos de agua profundos |
| Diámetro de perforación | 80–600 mm | Sujeto al plano de diseño del proyecto y a la forma de la cimentación |
| Par del reductor | 13000 N·m | El avance también depende del tipo de broca, la estructura de la formación y el control de empuje |
| Velocidad de rotación de la barra | 90 r/min | Se utiliza junto con la presión por cadena |
| Inclinación del mástil | 120° | Para el ajuste de la actitud de perforación en pendiente |
| Compensación de extensión longitudinal | 50 cm | Ajuste fino longitudinal de la posición del pilote |
| Ángulo de ascenso | 35° | Debe considerarse junto con la pendiente transversal, la humedad, el terreno y el centro de gravedad; no es base para un desplazamiento seguro |
Leer la documentación según la formación: qué se puede hacer y qué hay que tener en cuenta
La documentación ofrece una descripción clasificada de la geología aplicable, pero las precauciones de cada categoría merecen más atención que la simple idoneidad:
- Suelo: adecuado para la preperforación convencional de cimentaciones fotovoltaicas y la ejecución de posiciones de pilote.
- Loess: ajustar los parámetros de perforación según la densidad y el contenido de humedad.
- Arcilla: prestar atención al embotamiento de la broca por barro y a la evacuación de detritos.
- Arena con cantos rodados: seleccionar el útil según el tamaño de partícula y el grado de densidad; el estado de la pared del agujero y la carga de rotación deben evaluarse en el sitio.
- Capa de relleno con residuos: prestar especial atención a objetos extraños, huecos y bloqueos localizados.
- Roca fuertemente meteorizada y estratos rocosos: tras cambiar el útil de percusión puede utilizarse en la construcción en las formaciones correspondientes.
La documentación incluye además una advertencia sobre el control de empuje: al encontrar cantos rodados, capas de relleno o roca fuertemente meteorizada, debe controlarse el empuje según la carga de rotación y el estado del útil, para evitar un descenso demasiado rápido que provoque desviación del agujero, atascamiento de la barra o un impacto excesivo del útil; si se produce un impacto anómalo o un aumento repentino de la carga de rotación, debe extraerse la barra a tiempo para inspeccionarla.
La sección de potencia y chasis solo conserva la información de la documentación
El PV390 está equipado con un motor Yuchai de cuatro cilindros de 85 kW, utiliza una bomba triple de 40 / 40 / 32, motor de traslación TM09, dimensiones totales de 5200 × 2300 × 2650 mm, ancho de placa de oruga de 400 mm y chasis de orugas. La documentación indica que la placa de oruga de 400 mm ayuda a distribuir la presión sobre el suelo y mejora la adherencia en caminos de tierra, césped, terreno con grava y pendientes; sobre la potencia diésel, señala que es más adecuada para la construcción autónoma en el campo y que, en trabajos continuos de alta carga, deben revisarse con especial atención el sistema de refrigeración, el filtro de aire y el sistema de combustible.
La documentación también menciona una aclaración sobre el modelo: el modelo de producto en la documentación original era SL390, confirmado como PV390; en este artículo se utiliza uniformemente PV390 y el resto de parámetros técnicos se ordenan según la documentación proporcionada.
Partes que deben confirmarse en el sitio o con los documentos de diseño
Los siguientes puntos no tienen conclusión en la documentación existente y solo pueden verificarse a nivel de proyecto: la eficiencia real de perforación y la calidad del agujero deben combinarse con las condiciones geológicas, la forma del útil, el tipo de pilote, el diámetro, el ángulo de construcción y el modo de operación; el valor de diámetro adecuado debe regirse por el plano de diseño de la cimentación; el modelo concreto y la energía de impacto del útil de percusión no se indican en la documentación; las condiciones de seguridad para el desplazamiento en pendiente deben juzgarse de forma integral según la pendiente transversal real, el grado de humedad del suelo, la naturaleza del terreno y el centro de gravedad de la máquina.
Una vez diferenciados estos puntos, los límites del PV390 no se dejarán llevar por un único valor: es un equipo hidráulico sobre orugas orientado a la preperforación de cimentaciones fotovoltaicas, y su profundidad de perforación, diámetro y adaptabilidad geológica están escritos dentro del alcance de su propia documentación; las tareas que excedan ese alcance necesitan otra base.
