Compra del CR1000P, perforadora de testigos portátil modular de 1000 m: ¿qué condiciones de carreter

El CR1000P está concebido para escenarios de exploración profunda que requieren capacidad de testificación de nivel 1000 m, pero donde una máquina completa de gran tamaño difícilmente puede llegar al punto de sondeo. Su diseño modular y desmontable permite transportar por separado la potencia, la hidráulica, los lodos y el sistema de control, y ensamblarlos in situ. Por lo tanto, antes de la entrada en obra lo que realmente debe verificarse no es si la máquina completa puede circular, sino si cada módulo y unidad de transporte puede pasar con seguridad por la carretera, si puede izarse hasta su posición y si el emplazamiento dispone de espacio suficiente para el montaje y la disposición.

A continuación se detallan los aspectos a confirmar en los cuatro eslabones de carretera, izaje, emplazamiento y montaje. Los pesos y parámetros de los módulos citados provienen de la documentación del producto CR1000P de este sitio; los datos no incluidos en la documentación deben confirmarse con el fabricante o verificarse in situ con el transportista.

Desglose previo de las unidades de transporte según el peso de los módulos

Para evaluar las condiciones de carretera e izaje, el primer paso es descomponer el equipo en unidades de transporte verificables, en lugar de considerar únicamente el peso total de 1640 kg. Los pesos de referencia de los módulos que figuran en la documentación de este sitio son los siguientes:

La documentación solo enumera el peso de algunos módulos; no se indica el peso individual de otros componentes (como el mástil, la cabeza motriz, el portabrocas, el cabrestante, las herramientas de perforación, etc.), por lo que es necesario solicitar al fabricante la tabla de pesos por componente o la lista de embarque y verificarlos uno por uno. Con solo el peso total de 1640 kg no es posible determinar si la pieza más pesada supera la capacidad de carga de un tramo de camino, de una grúa o de una plataforma de transbordo.

Qué verificar en las condiciones de paso por carretera

El diseño desmontable del CR1000P le permite acceder al emplazamiento por rutas relativamente estrechas, pero "poder pasar por rutas estrechas" no significa que cualquier camino de montaña sea transitable. Al verificar las condiciones de la carretera, se recomienda confirmar tramo por tramo los siguientes puntos:

• Modo de transporte: si cada tramo se realiza con vehículo, cable aéreo, cabrestante o transporte manual, y si es necesario cambiar de medio a mitad de camino.
• Peso y dimensiones de cada pieza: evaluar según el componente más pesado y de mayores dimensiones de la lista de embarque, no según el peso total.
• Condiciones de la calzada: capacidad portante de la base, pendiente, radio de giro, ancho de vía, límites de peso y altura de puentes y alcantarillas, que debe verificar in situ el transportista.
• Influencia climática y estacional: el efecto de las lluvias, la nieve y los ciclos de hielo-deshielo sobre la transitabilidad del camino debe confirmarse en función del calendario del proyecto.
• Último tramo de acceso: cuando el vehículo no puede llegar al punto de sondeo, distancia, desnivel y método de transporte desde el punto de descarga hasta la boca del sondeo.

La documentación de este sitio no proporciona las dimensiones exteriores de transporte de los componentes del CR1000P, ni los límites concretos de ancho, pendiente o capacidad portante de la carretera; por tanto, estos datos no pueden deducirse del peso total y deben confirmarse con el fabricante y luego verificarse con el transportista.

Definir con antelación el izaje y la descarga

El transporte desmontado implica múltiples operaciones de izaje y descarga en obra. La documentación menciona que "antes de la construcción aún debe preverse un plan de izaje manual, mecánico o con grúa según el peso de los módulos", pero no especifica las características del equipo de izaje ni la ubicación de los puntos de anclaje. En la fase de compra y preparación de la obra es necesario verificar:

• Si cada módulo y componente principal dispone de puntos de izaje o marcas de elevación claramente definidos, y si se requieren aparejos especiales.
• La capacidad nominal y el radio de trabajo del equipo de izaje disponible en el punto de descarga y cerca de la boca del sondeo, y si coinciden con el componente más pesado.
• Si la superficie de trabajo del izaje es plana, si hay espacio suficiente para los apoyos o la posición de la grúa, y si es necesario acondicionarla temporalmente.
• Quién es responsable del plan de izaje y cómo se organizan el personal y los equipos de izaje.

Estos aspectos afectan a la seguridad en obra y deben ser organizados por el cliente conforme a la normativa local y a los requisitos técnicos del fabricante; no conviene estimar la capacidad de izaje basándose únicamente en el peso del equipo.

Qué espacio y secuencia requiere el montaje in situ

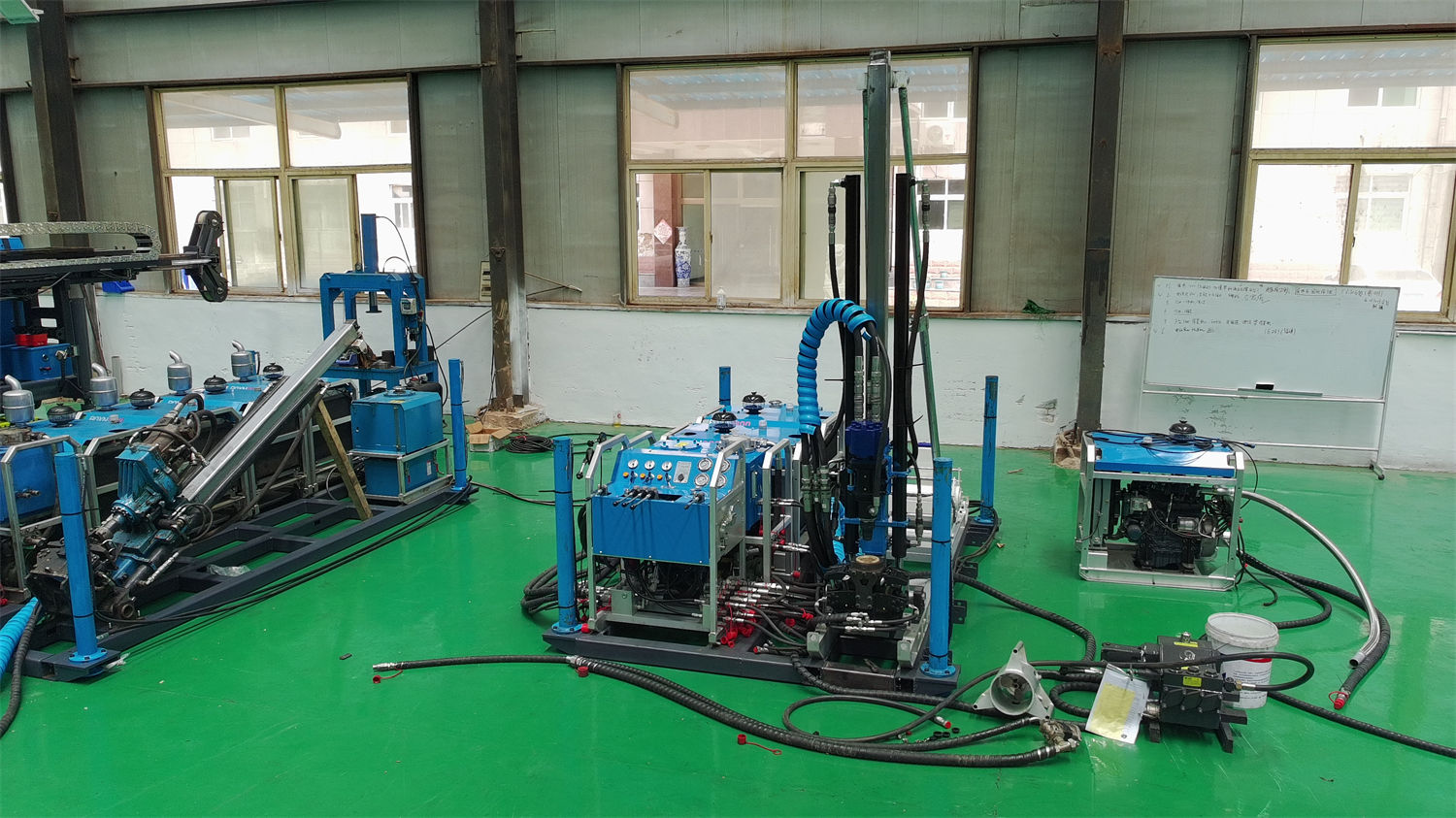

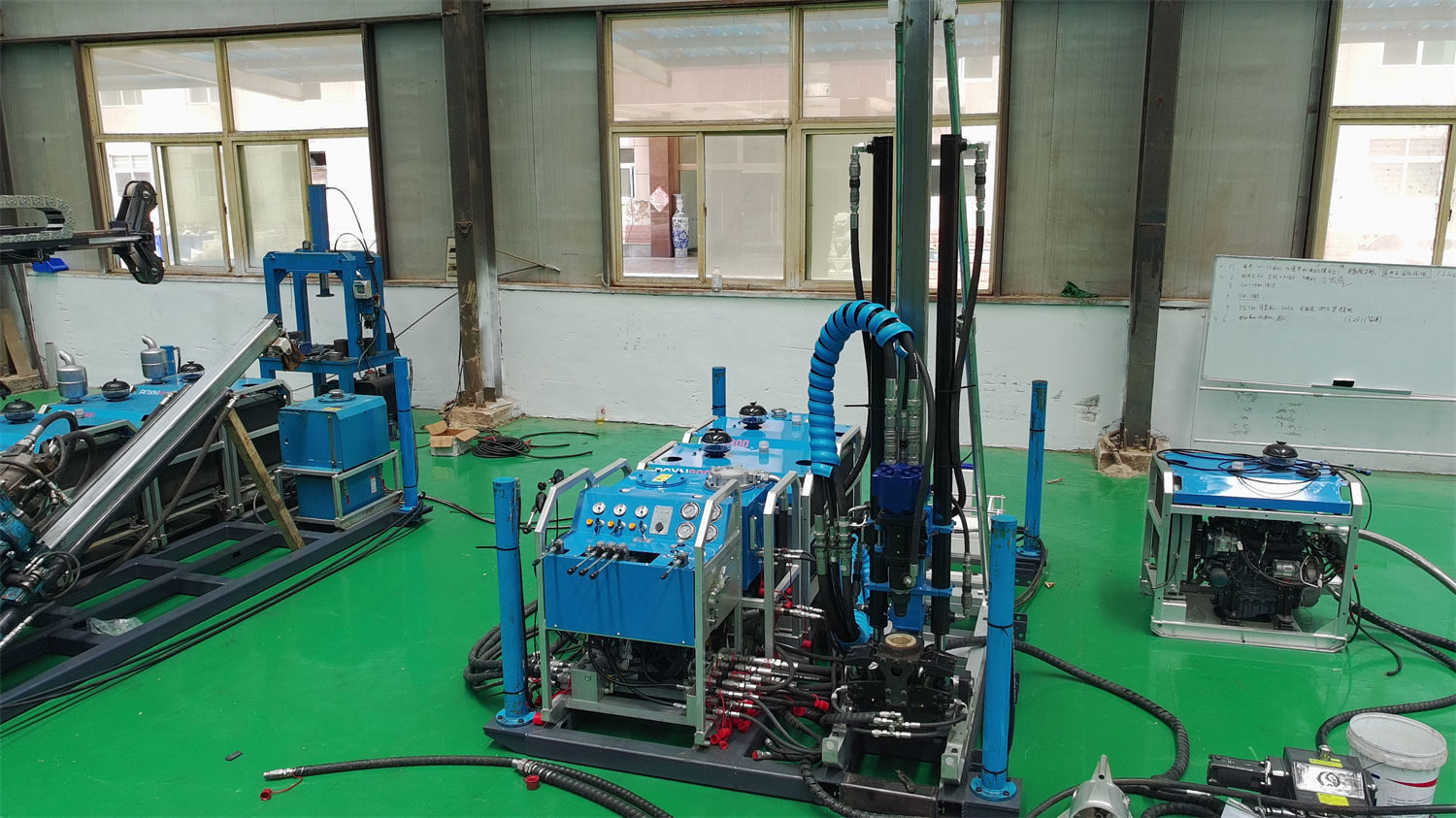

El CR1000P adopta una estructura modular: los sistemas principales se transportan desmontados y se ensamblan in situ. La documentación solo indica que "pueden transportarse por separado" y que se "ensamblan in situ", pero no especifica la superficie necesaria para el montaje, el tratamiento de la base ni el tiempo de montaje; por ello, antes de la entrada en obra deben confirmarse con el fabricante y el cliente los siguientes aspectos:

• Superficie de la plataforma de la boca del sondeo o del área de montaje, y si permite colocar simultáneamente la unidad de potencia, la unidad de control, la unidad de aceite hidráulico, la unidad de lodos y los componentes pendientes de montaje.
• Método de nivelación y tratamiento de la capacidad portante del terreno, y si se requiere endurecimiento local o colocación de placas de apoyo.
• Secuencia de montaje y conexiones hidráulicas, eléctricas y de lodos entre módulos, así como los puntos que deben verificarse uno por uno tras el montaje.
• Puntos de inspección del estado de las conexiones hidráulicas, el portabrocas y la cabeza motriz una vez finalizado el montaje; la documentación ya advierte que "tras el montaje del equipo deben verificarse uno por uno el estado de las conexiones hidráulicas, el portabrocas y la cabeza motriz".

El tiempo de montaje depende de las condiciones del emplazamiento, el número de operarios y el clima; la documentación de este sitio no ofrece una duración de montaje de referencia, por lo que el comprador no debe programar las operaciones posteriores con un tiempo fijo, sino dejar margen.

Los materiales auxiliares y las rutas de suministro también condicionan la entrada en obra

Además de la máquina principal, un proyecto de sondeos profundos requiere barras de perforación, tubos portatestigos, coronas, cables de acero y materiales de lodos. La documentación advierte expresamente que en zonas montañosas también deben planificarse el suministro de combustible, electricidad, agua y repuestos. Por ello, al verificar las condiciones de la carretera no debe considerarse solo el módulo principal, sino incluir también el volumen de transporte de los siguientes materiales:

• Barras de perforación: las longitudes aplicables son 1 m / 1,5 m; en proyectos de sondeos profundos el consumo es elevado, por lo que debe decidirse si se transportan por lotes o de forma concentrada.
• Materiales de lodos y agua: la bomba de lodos tiene un caudal de 100 L/min y una presión de 7 MPa; debe verificarse la viabilidad de la ruta de suministro de consumibles para una construcción prolongada.
• Combustible o electricidad: el motor diésel requiere una potencia ≥132 kW, o bien puede adoptarse una configuración de 30 kW × 3 motores eléctricos; los proyectos alejados de la red eléctrica deben planificar el suministro de combustible, y las plataformas con suministro estable deben confirmar la capacidad y las condiciones de conexión.
• Repuestos y consumibles: en proyectos remotos, el mantenimiento preventivo es más importante que esperar piezas tras una avería; debe confirmarse la reserva de repuestos y el ciclo de suministro.

Lista de verificación recomendada antes de la compra

Con base en lo anterior, antes de definir el plan de entrada del CR1000P se recomienda verificar con el fabricante, el transportista y la obra los siguientes aspectos:

• Tabla completa de pesos por componente y dimensiones exteriores de transporte, para la comprobación de carretera e izaje.
• Ubicación de los puntos de izaje y requisitos de elevación de cada módulo.
• Superficie necesaria para el montaje in situ, requisitos de capacidad portante y secuencia de montaje recomendada.
• Límites de peso y ancho en puentes, alcantarillas y tramos estrechos de la ruta de transporte, que debe confirmar in situ el transportista.
• Plan integral de suministro de barras de perforación, materiales de lodos, combustible o electricidad.
• Otras condiciones necesarias para el proyecto no contempladas en la documentación, como permisos de trabajo, comunicaciones y planes de emergencia, que debe gestionar el cliente por separado.

El CR1000P tiene una profundidad de referencia BQ de 1150 m, NQ de 1000 m y HQ de 550 m, con un par máximo de la cabeza motriz de 1100 N·m y una fuerza de extracción de 130 kN; estas capacidades solo pueden aprovecharse si el equipo accede con seguridad al emplazamiento y se ensambla de forma fiable. Dado que las carreteras reales, los recursos de izaje y las condiciones del emplazamiento varían, el plan final de entrada debe basarse en la documentación técnica del fabricante y en los resultados de la verificación in situ; los datos no incluidos en este artículo deben tratarse como aspectos pendientes de confirmación.
