La CR800I es una perforadora de núcleos hidráulica integral sobre orugas de nivel 800 m de HJH, con un rango de ángulo de perforación de 45°–90°, profundidad de referencia NTW 800 m, HTW 500 m y BTW 1000 m. Su capacidad de taladro inclinado sirve principalmente a dos escenarios: cuerpos mineralizados filonianos con extensión inclinada en oro, y zonas mineralizadas que requieren testificación continua de capas en cobre y polimetálicos. La clave para elegirla no está en "si puede perforar taladros inclinados", sino en si la actitud del cuerpo mineralizado del proyecto, la dirección de la línea de exploración y el rango de 45°–90° son compatibles.
Por qué el ángulo de taladro inclinado debe analizarse junto con la actitud del cuerpo mineralizado
El valor del taladro inclinado radica en permitir que la perforación atraviese el cuerpo mineralizado con un ángulo más cercano a la perpendicular. Si el cuerpo mineralizado tiene un buzamiento pronunciado, perforar con taladros casi verticales puede provocar que la perforación "siga la capa" a lo largo de la zona mineralizada, distorsionando la representación del espesor y los límites del cuerpo mineralizado en el testigo. La CR800I ofrece un rango de ángulo de perforación de 45°–90°; el comprador debe preparar antes de solicitar cotización tres tipos de datos: buzamiento del cuerpo mineralizado, dirección de buzamiento y azimut de la línea de exploración, para luego evaluar si el rango de ángulo del equipo cubre el ángulo de diseño del taladro objetivo.
Cabe señalar que 45°–90° es el rango de capacidad de ángulo de perforación del equipo, y no equivale a que en todos los ángulos se alcancen la misma profundidad y efecto de testigo. Los taladros inclinados y verticales difieren en fricción interna, componente de peso propio de la sarta y control de desviación; la profundidad alcanzable real y la recuperación de testigo deben basarse en las condiciones del sitio y en la documentación técnica confirmada del equipo.
Oro: selección de ángulo en la verificación de cuerpos filonianos y zonas estructurales
Los cuerpos mineralizados de oro tipo veta de cuarzo, tipo zona de cizalla y tipo alteración estructural suelen presentar extensión inclinada y acuñamiento con reaparición local. La necesidad típica de estos proyectos es: atravesar la mayor cantidad posible de zona mineralizada con la perforación dentro de un avance limitado, y obtener testigos que permitan juzgar el espesor, rumbo, buzamiento y continuidad en profundidad del cuerpo mineralizado.
- Cuando el buzamiento del cuerpo mineralizado es pronunciado, puede considerarse un taladro inclinado que mantenga un ángulo de intersección razonable con la dirección de buzamiento, reduciendo la proporción de perforación paralela a la capa.
- Cuando el cuerpo mineralizado presenta acuñamiento con reaparición, el ángulo de los taladros de densificación y de seguimiento debe diseñarse de forma unificada con las secciones de líneas de exploración existentes, no decidirse taladro por taladro.
- Una vez definido el ángulo del taladro, deben verificarse simultáneamente el apoyo en el suelo de la torre, la nivelación de la plataforma y las condiciones de fijación del cuerpo, ya que la perforación inclinada es más sensible al asentamiento de la plataforma.
Cobre y polimetálicos: requisitos de especificación y potencia para la testificación continua de capas
En la exploración de cobre, plomo-zinc y polimetálicos, un taladro suele atravesar de forma continua capa de cobertura, roca encajante, zona de alteración, zona fracturada y tramo mineralizado. Estos taladros prestan más atención a la continuidad de la testificación en toda la perforación y a la selección de especificaciones.
| Especificación de testigo | Profundidad de referencia | Aspectos a verificar en la compra |
|---|---|---|
| HTW | 500 m | Equipamiento de sarta y caudal de circulación de lodo con diámetro mayor |
| NTW | 800 m | Especificación habitual correspondiente al modelo, equipamiento de barras y herramientas de testigo |
| BTW | 1000 m | Si el tamaño del testigo en tramos profundos cumple los requisitos de muestreo para ensayo |
El rango de velocidad del cabezal motriz es de 0–1500 rpm, con dos opciones de transmisión: marcha alta y marcha de par; relación de transmisión en marcha alta 1:2.2, en marcha baja 1:3; rango de par en marcha alta aproximadamente 300–800 N·m, en marcha de par aproximadamente 300–1000 N·m. En roca dura masiva suele prestarse más atención a la velocidad estable y a la coincidencia con la broca; en tramos fracturados o con mayor resistencia se requiere reducir la velocidad y aumentar la proporción de trabajo en par. El cambio de parámetros entre distintas litologías debe plasmarse en un plan escrito de parámetros de perforación antes de iniciar el taladro, en lugar de depender por completo del juicio improvisado en el sitio.
Significado práctico de la fuerza de extracción de 152 kN en taladros inclinados profundos
La CR800I ofrece una fuerza de extracción de 152 kN y una fuerza de avance de 63 kN. A medida que aumenta la profundidad, el peso propio de la sarta, la fricción con la pared del taladro y los estrechamientos locales se acumulan gradualmente; además, en taladros inclinados el estado de contacto entre la sarta y la pared difiere del de los taladros verticales. La fuerza de extracción se utiliza, por un lado, para la extracción normal de la sarta y, por otro, deja un margen de capacidad para la manipulación de la sarta y la recuperación de herramientas en algunos tramos complejos.
En la operación real no debe recurrirse únicamente al aumento de la fuerza de extracción para resolver atascos por la fuerza, sino que debe juzgarse de forma integral considerando la resistencia interna del taladro, el estado de circulación del lodo y los cambios de formación. La capacidad del equipo es una condición límite, no un sustituto del método operativo.
Torre, chasis y traslado: condiciones del sitio antes de la perforación inclinada

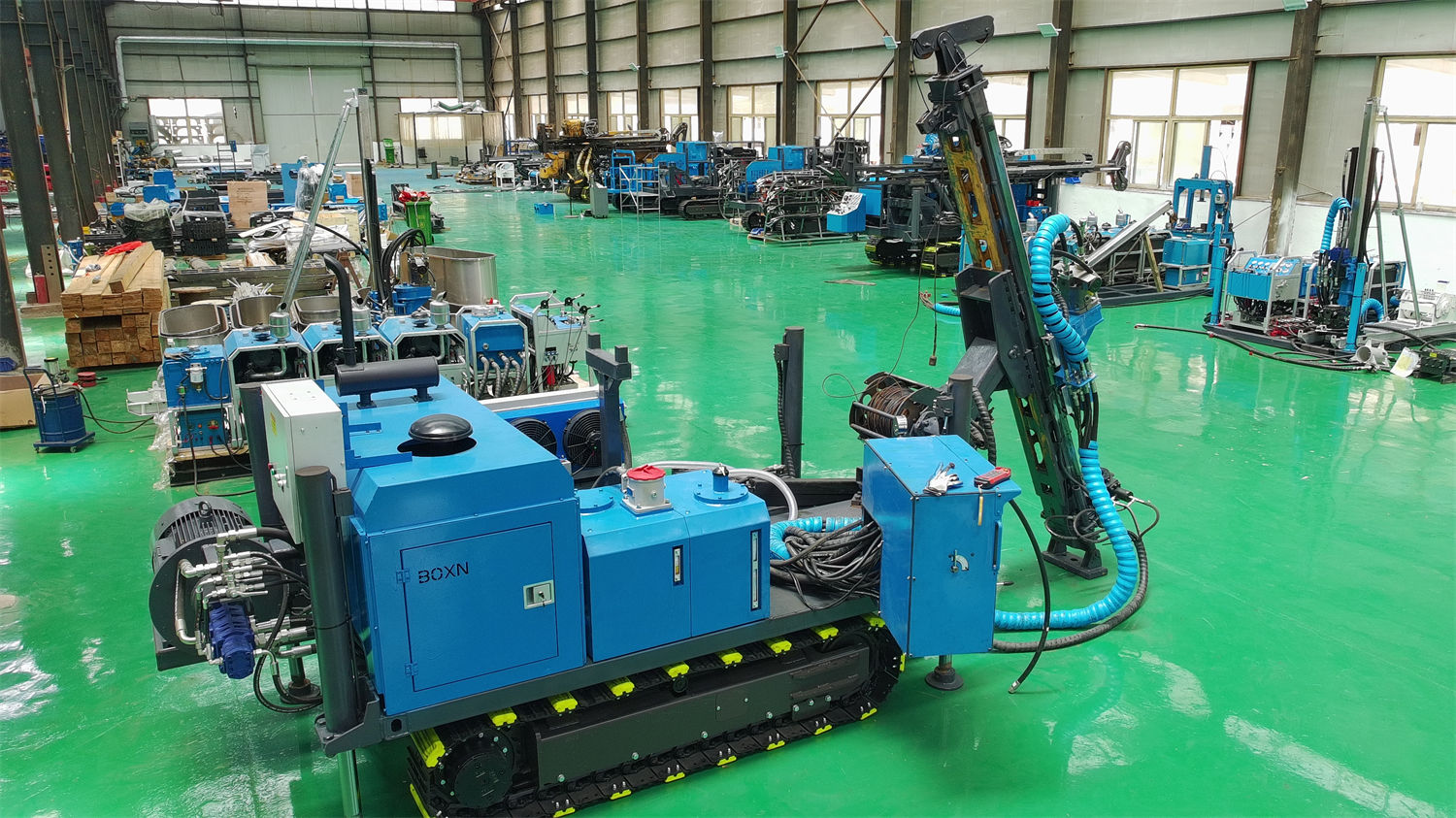

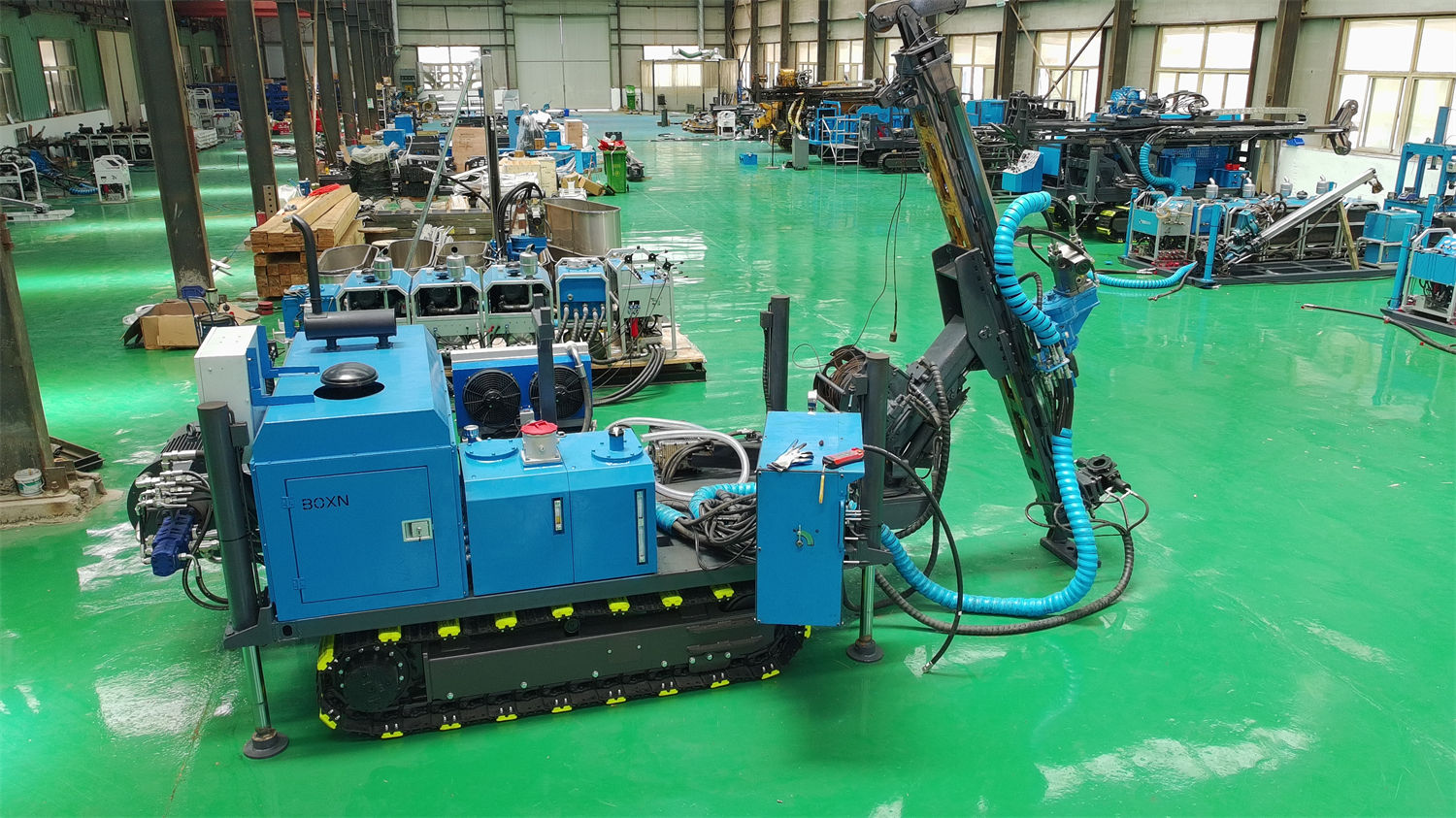

La máquina completa adopta una torre integral apoyada en el suelo, con carrera de avance de 2500 mm, velocidad de desplazamiento sobre orugas de aproximadamente 2.5 km/h, ángulo de ascenso de referencia 30°, dimensiones de transporte aproximadas de 5000 × 1800 × 2550 mm y peso aproximado de 5800 kg. La disposición integral concentra potencia, hidráulica, torre, cabezal motriz, cabrestante y circulación de lodo en una misma plataforma, adecuada para zonas mineras con puntos de perforación dispersos y traslados cortos repetidos.
- Antes de iniciar un taladro inclinado debe completarse la nivelación del terreno y la fijación del cuerpo, para evitar que el asentamiento de la plataforma afecte el control de desviación.
- Antes del ingreso deben verificarse las vías de transporte, las dimensiones de la plataforma, la capacidad portante del suelo y las condiciones de seguridad de taludes.
- El chasis sobre orugas facilita la reubicación en caminos de grava, plataformas de exploración en montaña y caminos provisionales, pero no implica que pueda omitirse la preparación de la plataforma.
Verificación del equipamiento hidráulico, refrigeración y testificación con cable
La bomba principal adopta una bomba de pistones de caudal variable de la serie A11, con presión máxima de 30 MPa; la bomba auxiliar adopta una bomba de pistones de caudal variable de la serie A10, con presión máxima de 20 MPa; la válvula principal, la válvula secundaria y la válvula de traslación siguen un criterio de control sensible a la carga. El cabrestante utiliza cable de acero de 6 mm, capacidad de cable de 1000 m, fuerza de elevación de 13 kN y velocidad de elevación de 120 m/min, adecuado para operaciones de testificación con cable. La bomba de lodo hidráulica tiene un caudal de referencia de 100 L/min y presión de 70 bar.
El sistema de potencia incluye de serie motor Cummins, y también puede optar por motor nacional según la configuración, con potencia nominal de 132 hp (97 kW), velocidad nominal de 2200 rpm, con turbocompresor y enfriador de aire a aire. El equipo adopta refrigeración integrada por aire y está equipado con un intercambiador de calor de agua de gran potencia. En temporada de altas temperaturas, zonas mineras con poco viento o trabajos de alta carga prolongados, la temperatura del aceite hidráulico, el refrigerante del motor y la limpieza del radiador deben incluirse en la inspección diaria.
Respecto a la expresión original de "200L" para la bomba principal, no se especifica la unidad de tiempo; en este artículo se ordena como 200 L/min según la expresión habitual en ingeniería, y la configuración final de producción debe basarse en la documentación técnica confirmada del equipo.
Aspectos que se recomienda confirmar con el fabricante antes de la compra
- Con la combinación de diámetro objetivo y especificación de testigo, si existe diferencia en la profundidad alcanzable de referencia entre taladro inclinado de 45° y taladro vertical, y cuál es el rango de diferencia.
- Lista de equipamiento correspondiente de cabrestante, roscas de barras y herramientas de elevación para la fuerza de extracción de 152 kN.
- Documentación de cálculo de esfuerzos de la torre en condiciones de taladro inclinado, requisitos de fijación de plataforma y medidas de control de desviación.
- Especificaciones oficiales sobre limpieza del aceite hidráulico, ciclo de cambio de filtros y requisitos de mantenimiento del radiador.
- Impacto de la opción de marca de motor (Cummins o nacional) en el precio de la máquina, plazo de entrega y suministro de repuestos.
- Recomendaciones de corrección de potencia para zonas de gran altitud o altas temperaturas; no debe juzgarse la salida real solo por condiciones de llanura.
Debido a las diferencias en condiciones geológicas reales, herramientas internas del taladro, ángulo de perforación y métodos operativos, la eficiencia de perforación, la profundidad y el efecto de recuperación de testigo finales deben basarse en las condiciones del sitio; todos los parámetros enumerados en este artículo se limitan a la información de producto verificada en este sitio.
