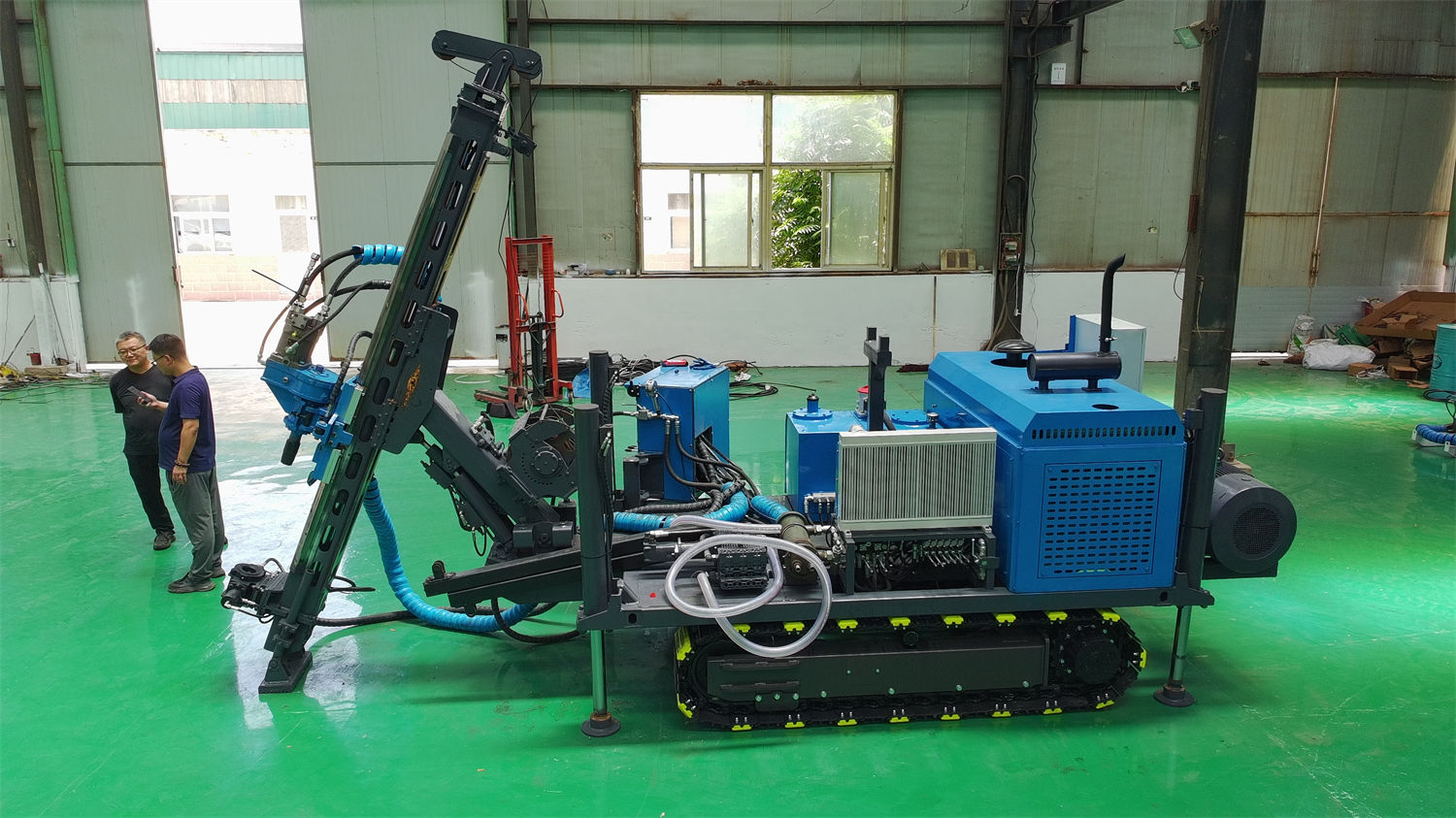

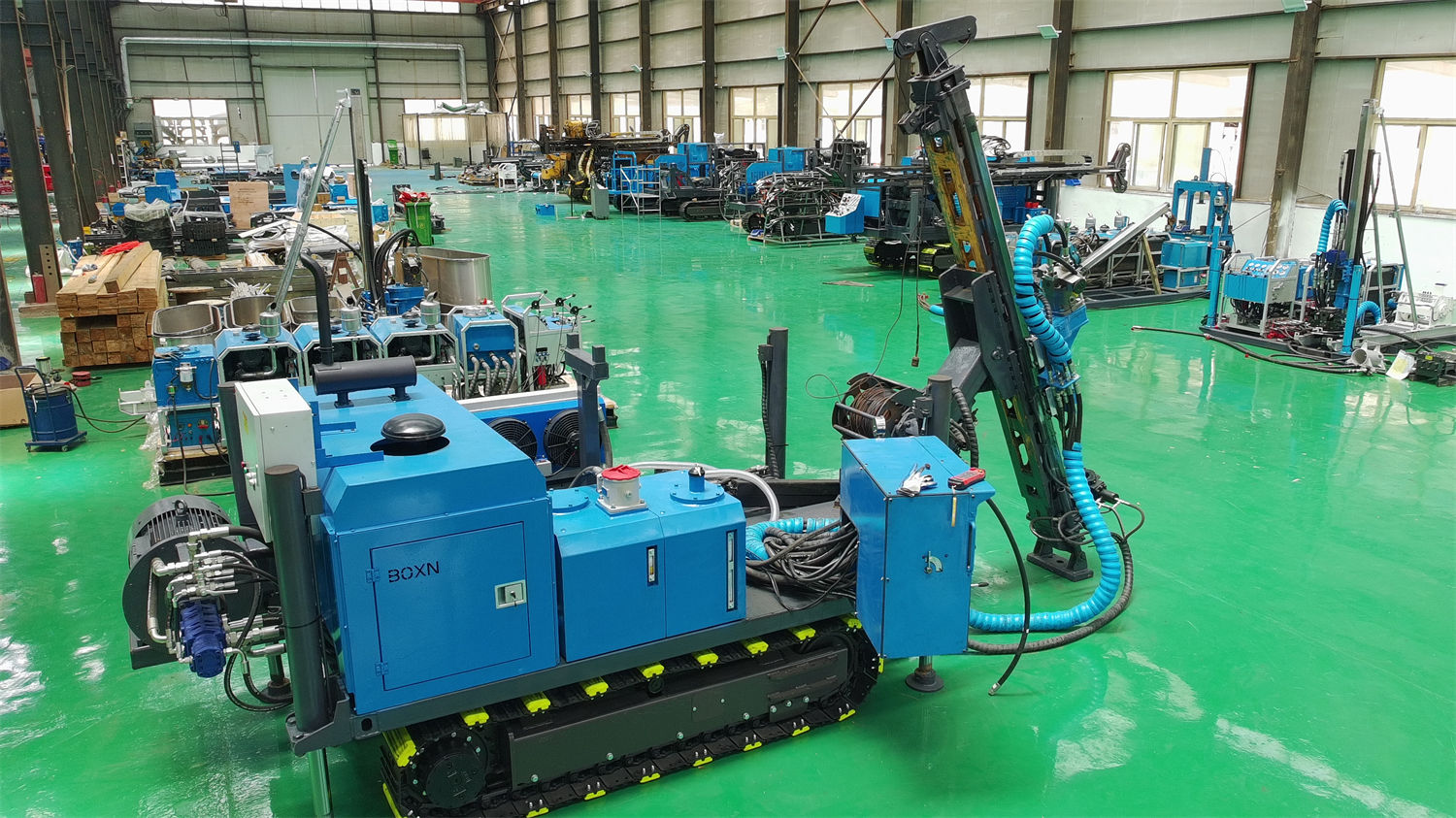

La CR600I es una perforadora de testigos integral hidráulica sobre orugas de la clase de 600 m. Según los datos de este sitio, las profundidades de referencia BQ/NQ/HQ son BQ 800 m, NQ 600 m y HQ 300 m, el ángulo de perforación es de 45° a 90°, el par máximo del cabezal de rotación es de 960 N·m, el mástil es plegable, la carrera de avance es de 1,9 m y la capacidad del cabrestante de cable es de 800 m. En torno a la pregunta de cómo calcular la eficiencia del mástil plegable y el traslado sobre orugas en proyectos de múltiples sondeos en zonas montañosas, no basta con fijarse en una sola cifra de profundidad de perforación, sino que deben compararse bajo el mismo criterio el tiempo de traslado, el tiempo auxiliar y el tiempo de operación dentro del sondeo. El contenido siguiente se basa en la información de producto verificada de este sitio y no incluye casos de clientes ni datos de mediciones de campo no confirmados.
I. Delimitar primero los límites de configuración de la CR600I
En la designación del modelo CR600I, CR significa perforadora de testigos, 600 representa la profundidad de referencia de 600 m en calibre N e I representa la estructura integral. Este sitio también enumera las profundidades de referencia BQ 800 m y HQ 300 m, lo que indica que la capacidad del mismo equipo no es la misma con diferentes calibres de varilla y sistemas de extracción de testigos. La profundidad realmente alcanzable también se verá afectada por el ángulo de perforación, la integridad de la roca, el peso de las varillas, las herramientas de fondo, las propiedades del lodo, la estabilidad de las paredes del sondeo y el modo de operación; por lo tanto, en las conversaciones de compra debe evitarse tomar el valor de referencia de un calibre como valor garantizado para todas las condiciones de trabajo.
Desde el punto de vista estructural, la CR600I integra en una misma plataforma el sistema de potencia, el sistema hidráulico, el cabezal de rotación, el mástil y el mecanismo de avance, el sujetador, el cabrestante de cable, el sistema de circulación de lodo y el mecanismo de desplazamiento sobre orugas. Esta orientación estructural es la misma que la de la CR800I de la serie I que se vende en este sitio, pero no son el mismo modelo y sus parámetros no son intercambiables. Para proyectos de múltiples sondeos en zonas montañosas, el principal valor de discusión de la estructura integral radica en reducir el trabajo de montaje en sitio y de conexión repetida de equipos separados, no en sustituir el juicio sobre las condiciones de caminos, plataformas y estratos.
II. Cambios cuantificables que aporta el mástil plegable
El mástil de la CR600I es de estructura plegable, con carrera de avance de 1,9 m, puede manejar varillas de 1,5 m, la velocidad de avance admite ajuste rápido y lento, la fuerza de avance es de 42 kN y la fuerza de extracción es de 130 kN. En las discusiones de compra, el mástil plegable suele asociarse a una reducción de la altura en estado de transporte y a una disminución de la dificultad de traslado, pero este sitio no proporciona las dimensiones exteriores específicas de transporte antes y después del plegado, por lo que no puede convertirse directamente en "por qué camino tan estrecho puede pasar" o "cuántas horas puede ahorrar".
Lo que sí puede calcularse es el tiempo relacionado con la longitud de las varillas: con una carrera de avance de 1,9 m y varillas de 1,5 m, existe una relación fija entre una carrera de avance y la longitud de una varilla. En un sondeo con profundidad de referencia de 600 m en calibre N, estimando con varillas de 1,5 m, el número teórico de añadidos de varilla está directamente relacionado con la profundidad del sondeo; cuanto más sondeos haya, mayor será la proporción acumulada de tiempo auxiliar de conexión y desconexión de varillas, añadido de varillas, extracción de testigos y operaciones en boca de sondeo. Que el mástil plegable mejore realmente la eficiencia depende de si el proyecto puede organizar la distancia entre sondeos, el número de plataformas y la ruta de traslado en una operación continua.
Aspectos del mástil que se recomienda verificar con el fabricante antes de la compra
- Cuál es la altura total de la máquina en estado plegado y en estado de trabajo, y si es necesario desmontar componentes parciales durante el transporte.
- Qué acciones realizan el plegado y el despliegue del mástil, y si están incluidas en el alcance operativo del control remoto inalámbrico.
- El orden entre el ajuste de ángulo de 45° a 90° y las acciones de plegado, el espacio libre requerido y las condiciones de soporte auxiliar.
- La longitud de varilla compatible con la carrera de avance de 1,9 m, el método de añadido de varillas y el espacio de operación en sitio.
III. Qué partidas debe incluir el cálculo de eficiencia del traslado sobre orugas
La CR600I utiliza chasis de orugas. La descripción de este sitio sobre sus escenarios de aplicación incluye caminos de mina, zonas montañosas, colinas, caminos de grava, suelos de tierra y escenarios de exploración que requieren cambios frecuentes de posición de sondeo. Al calcular la eficiencia de proyectos de múltiples sondeos en zonas montañosas, el comprador puede dividir el ciclo de un sondeo en varios períodos de tiempo verificables uno por uno:
| Partida de cálculo | Base relacionada con la configuración de la CR600I | Contenido no cubierto por los datos y que debe confirmarse en sitio |
|---|---|---|
| Traslado entre sondeos | Chasis de orugas y estructura integral que reduce el izaje de componentes separados | Velocidad real de desplazamiento, límite de pendiente, ancho y capacidad de carga del camino |
| Despliegue del mástil y ajuste de ángulo | Mástil plegable, compatible con 45° a 90° | Tiempo de despliegue, espacio libre y requisitos de nivelación del terreno |
| Perforación y avance | Carrera de avance de 1,9 m, fuerza de avance de 42 kN, fuerza de extracción de 130 kN | Presión de perforación, velocidad de rotación y selección de broca según las condiciones de la roca |
| Extracción de testigos y gestión de varillas | Extracción de testigos con cable, cable de acero de 6 mm, capacidad de 800 m, fuerza de elevación de 11 kN, velocidad de elevación de 98 m/min | Influencia real de la profundidad, la desviación y las condiciones de la pared del sondeo en la extracción de testigos |
| Lodo y circulación | Caudal de referencia del sistema de lodo de 100 L/min, presión de 7 MPa | Ajuste del lodo y medidas de sostenimiento en zonas fracturadas y capas con pérdida |
El uso de esta tabla no es sumar cada partida para obtener un plazo fijo, sino comprobar en qué eslabones faltan datos verificables. Por ejemplo, este sitio no enumera la velocidad de desplazamiento ni la pendiente superable del chasis de orugas, por lo que no debe calcularse por cuenta propia el tiempo de traslado en zonas montañosas; lo correcto es solicitar al fabricante información verificable sobre transporte y desplazamiento de la máquina completa durante la comunicación de compra, y evaluarla junto con las condiciones reales medidas de los caminos del proyecto.
IV. Significado del cabezal de rotación y el cabrestante de cable para los "múltiples sondeos"
El cabezal de rotación de la CR600I tiene un par máximo de 960 N·m, una velocidad máxima de 1150 rpm, conversión de engranajes a accionamiento directo/1:2,4 y admite desplazamiento lateral hidráulico. Las velocidades más altas son adecuadas para la perforación con extracción de testigos con diamante; el efecto real depende de la combinación de broca, velocidad de rotación, fuerza de avance y parámetros del lodo. El desplazamiento lateral del cabezal de rotación puede dejar espacio de trabajo para el montaje y desmontaje de varillas, las operaciones en boca de sondeo, el manejo de herramientas de extracción de testigos y el mantenimiento, lo que influye repetidamente en el ritmo de las operaciones en boca de sondeo durante la construcción continua de múltiples sondeos.
El sistema de cabrestante de cable utiliza cable de acero de 6 mm, con capacidad de 800 m, fuerza de elevación de 11 kN y velocidad de elevación de 98 m/min. La extracción de testigos con cable permite recuperar el tubo interior y los testigos sin levantar con frecuencia todo el conjunto de varillas, lo que reduce el tiempo auxiliar. Para sondeos de 600 m en calibre N, la capacidad de 800 m deja un margen respecto a la profundidad de referencia; sin embargo, en sondeos inclinados, con paredes inestables o con gran resistencia en el fondo, el rendimiento real debe evaluarse según las condiciones del sitio.
El sujetador tiene un diámetro interior de 127 mm y puede adaptarse a sistemas comunes de varillas como NQ, HQ, PQ, NTW y HTW; utiliza sujeción hidráulica combinada con una estructura de cuña y peso propio contra desprendimiento. En la compra puede verificarse partida por partida la compatibilidad entre el sujetador y las varillas, y entre el cabezal de rotación y el cabrestante de cable, según los calibres de varilla previstos para el proyecto, en lugar de fijarse solo en un único parámetro de profundidad de perforación.
V. Lista de verificación antes de la compra para proyectos de múltiples sondeos en zonas montañosas
Condiciones del terreno y de acceso
- Ancho del camino de transporte, pendiente, radio de curva, capacidad de carga de puentes y alcantarillas y condiciones de la superficie de entrada.
- Dimensiones de la plataforma de cada sondeo, distancia entre plataformas, capacidad de carga del suelo y condiciones de drenaje en pendiente.
- Si los caminos forestales o de mina requieren limpieza adicional y si los tramos de desplazamiento sobre orugas requieren refuerzo temporal.
Organización de la perforación y condiciones del estrato
- Calibre de perforación previsto y profundidad correspondiente: cuál o cuáles combinaciones de BQ 800 m, NQ 600 m y HQ 300 m.
- Si la necesidad de inclinación del sondeo está dentro del rango de 45° a 90°, y si se requiere una disposición combinada de sondeos verticales e inclinados.
- Si se atraviesan zonas de falla fracturada, zonas de fuerte fisuración o capas con pérdida, y el plan de lodo correspondiente.
Equipamiento y garantía en sitio
- El motor es un diésel de 3,9 L, cuatro cilindros, turboalimentado e inyección directa, modelo 4BTA3.9, con potencia nominal de 97 kW, velocidad nominal de 2200 rpm, refrigeración por agua y sistema eléctrico de 24 V; deben confirmarse al mismo tiempo las condiciones de suministro de combustible y mantenimiento en campo.
- Caudal de referencia de la bomba principal de 220 L/min y presión de la bomba principal de 20 MPa; caudal de referencia de la bomba auxiliar de 60 L/min y presión de la bomba auxiliar de 17 MPa; refrigeración por aire. Las condiciones de disipación del sistema de refrigeración por aire en entornos de alta temperatura o polvo deben confirmarse con el fabricante.
- El sistema hidráulico incorpora filtración de alta presión para reducir el desgaste de bombas hidráulicas, válvulas de control y actuadores por contaminantes; el intervalo de cambio de filtros y la disponibilidad de repuestos son aspectos de servicio que deben verificarse antes de la compra.
- La máquina completa puede equiparse con control remoto inalámbrico para separar al operador de algunas acciones; el control remoto no sustituye la gestión de seguridad en sitio, por lo que en la compra deben definirse el alcance de cobertura, las acciones aplicables y los requisitos de vigilancia y mando unificado en sitio.
VI. Formas de juicio que deben evitarse en la selección de configuración habitual
Primero, no equiparar directamente la profundidad de referencia de 600 m en calibre N con la profundidad real de perforación en cualquier estrato. Este sitio ya enumera los tres valores de referencia BQ 800 m, NQ 600 m y HQ 300 m, y aclara que la profundidad real está afectada por múltiples factores.
Segundo, no convertir simplemente el mástil plegable y el chasis de orugas en un ahorro fijo de tiempo. Estas dos configuraciones influyen en el estado de transporte, el montaje en sitio y el modo de traslado entre sondeos; el beneficio concreto depende de los caminos, las plataformas y la disposición de los sondeos, y este sitio no proporciona valores de eficiencia directamente citables.
Tercero, no extender la configuración de un modelo a toda la serie. La CR600I y la CR800I pertenecen ambas a la categoría de perforadoras de testigos integrales, pero sus modelos, posicionamiento de profundidad y parámetros son independientes; en los documentos de compra deben detallarse partida por partida según el modelo concreto.
VII. Aspectos que requieren confirmación adicional
Hasta la fecha, según la información disponible en este sitio, no se enumeran en los datos de producto las dimensiones exteriores de transporte de la CR600I, la capacidad de ascenso, la velocidad de desplazamiento, el peso total de la máquina, el consumo de combustible, la calibración específica entre la bomba de lodo y el motor, ni los límites de altitud y temperatura de operación. Estos contenidos no deben completarse por experiencia; debe solicitarse al fabricante documentación por escrito antes de la compra y contrastarla partida por partida con los caminos, plataformas y condiciones del estrato medidas en el proyecto.
Para proyectos de perforación de testigos con múltiples sondeos en zonas montañosas, los hechos confirmados que pueden discutirse sobre la CR600I se concentran en la estructura integral sobre orugas, el mástil plegable, la carrera de avance de 1,9 m, el cabezal de rotación de 960 N·m, el cabrestante de cable con capacidad de 800 m, el sujetador de 127 mm, el ángulo de perforación de 45° a 90° y las tres profundidades de referencia BQ/NQ/HQ. El cálculo de eficiencia debe desarrollarse en torno a estas configuraciones verificables, marcando claramente como pendientes de confirmación los eslabones sin base suficiente, en lugar de ofrecer conclusiones de plazo o costo aparentemente precisas.
