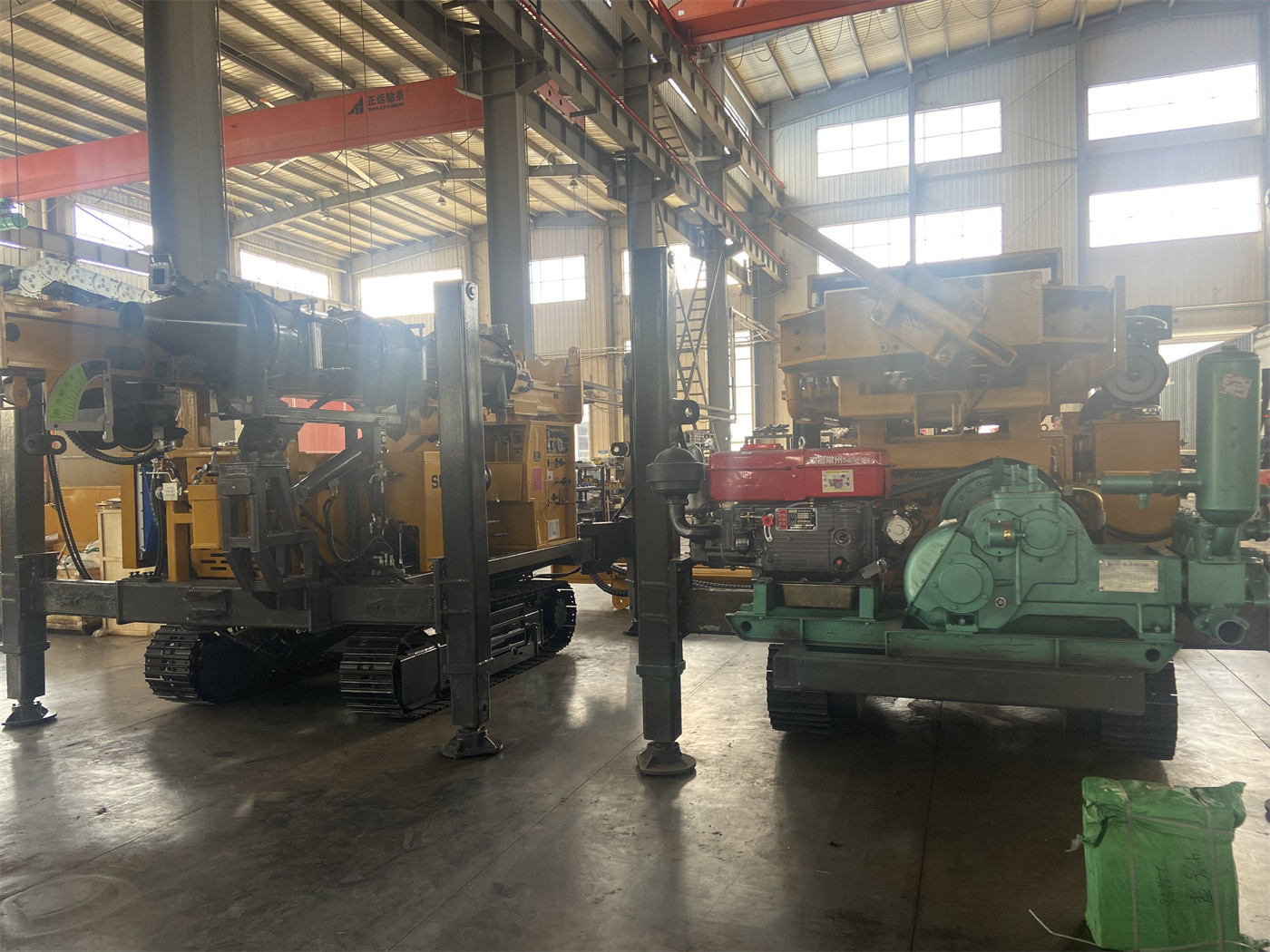

Al revisar la información del producto WR500RC-CS3, la perforación de circulación inversa se presenta como dos cosas diferentes: una es el retorno de detritos a la superficie a través del tubo interior de la sarta RC de doble pared, y otra es que los detritos en la broca del fondo deben desprenderse del fondo e ingresar al canal de retorno de muestra. Ambas comparten un mismo conducto, pero transportan cosas distintas: el canal de retorno de muestra determina cómo llega la muestra a la superficie, y la limpieza del fondo determina si los detritos pueden abandonar oportunamente la cara de perforación. Fusionar estas dos cosas en una sola acción de "circulación inversa" fácilmente hace que se pasen por alto sus respectivas condiciones restrictivas.
Este artículo se desarrolla según esta distinción, explicando qué valores corresponden a la etapa de retorno de muestra, qué condiciones afectan la limpieza del fondo, y qué partes están explícitamente escritas y cuáles no en la información del WR500RC-CS3.
Qué gestionan respectivamente el retorno de muestra por tubo interior y la limpieza del fondo
La perforación de circulación inversa se basa en la sarta de doble pared para establecer un canal de retorno de muestra independiente; los detritos retornan principalmente por el interior de la sarta, no ascienden por el espacio anular exterior de la sarta. Esta estructura describe un tramo de canal; la dirección, velocidad y estado del flujo de detritos dentro del canal están determinados por las condiciones de suministro de aire.
La limpieza del fondo describe otra cosa: los detritos generados por el corte de la broca o el impacto del martillo de fondo deben primero ser arrastrados desde el fondo por el flujo de aire o el medio de lavado para poder ingresar al canal de retorno de muestra del tubo interior. Los detritos residuales en el fondo no ingresan al canal y, por lo tanto, no retornan a la superficie. Por consiguiente, si la limpieza del fondo es suficiente determina directamente si la muestra retornada puede corresponder al intervalo de profundidad perforado.
Dónde está el límite del canal de retorno de muestra
El tubo interior de la sarta RC de doble pared es un límite claro: los detritos ascienden principalmente por el tubo interior, aislados del espacio anular. La información denomina a este canal "canal de retorno de muestra independiente", cuya finalidad es acortar la trayectoria de contacto de la muestra con otras formaciones de la pared del barreno, lo que ayuda a reducir la probabilidad de mezcla de detritos de diferentes profundidades. Este "ayuda a" es condicional; la información también especifica que "la representatividad final de la muestra sigue estando relacionada con la limpieza del barreno, la conexión de tuberías, la estabilidad del retorno de muestra y la gestión del muestreo en sitio".
Qué afecta la limpieza del fondo
La información indica una presión de trabajo recomendada de 1,6–6 MPa y un consumo de aire recomendado de 16–55 m³/min. Para perforación RC de nivel 500 metros, el compresor de aire no solo debe accionar el martillo de fondo, sino también asumir la tarea de que los detritos retornen a alta velocidad desde el tubo interior hasta la superficie. En otras palabras, el mismo sistema de suministro de aire sirve simultáneamente a dos etapas: una parte hace trabajo para el martillo de fondo, y la otra mantiene el flujo ascendente en el canal de retorno de muestra. Cuando la presión y el caudal son ajustados, ambas etapas compiten entre sí.
| Etapa | Valor o condición correspondiente en la información | Objeto de restricción |
|---|---|---|
| Retorno de muestra por tubo interior | Tubo interior de sarta RC de doble pared, estabilidad del retorno de muestra | Si la muestra puede llegar a la superficie según la profundidad |
| Limpieza del fondo | Presión recomendada 1,6–6 MPa, consumo de aire 16–55 m³/min | Si los detritos pueden abandonar la cara de perforación |
| Condición común a ambas | Limpieza del barreno, conexión de tuberías, gestión del muestreo en sitio | Representatividad de la muestra |
Por qué un volumen de retorno normal no significa limpieza suficiente del fondo
Al observar el retorno de muestra en sitio, generalmente se mira primero el volumen de muestra retornado por unidad de tiempo y el estado de las partículas. Pero un volumen de retorno normal solo indica que el canal del tubo interior está funcionando; no se puede deducir directamente que cada cara de perforación en el fondo esté limpia. En zonas fracturadas, brechas y formaciones con fisuras desarrolladas, los desprendimientos de la pared del barreno pueden quedar retenidos temporalmente en el pozo y luego retornar de forma concentrada. En este caso, la cantidad de sólidos retornados no equivale a la cantidad de detritos generados por la perforación en ese período, y se altera la correspondencia entre muestra y profundidad.
La orientación que da la información al respecto es: el personal de construcción controla la velocidad de avance y mantiene un suministro de aire estable; el personal geológico incrementa el registro en sitio en los intervalos anómalos y, si es necesario, marca por separado la calidad de la muestra. Esto es registro y marcado, no "corregir" la muestra mezclada a la profundidad correcta.
Por qué las capas de cobertura suelta no pasan primero por RC
La información indica claramente que los estratos superiores de suelo, arcilla, arena y grava no necesariamente son adecuados para la perforación neumática RC directa. El mismo equipo también admite perforación rotativa con lodo, por lo que primero se pueden estabilizar los tramos superiores del barreno con lodo, entubado, etc., y luego cambiar a circulación inversa o proceso DTH al ingresar a la roca. Este paso aborda precisamente las condiciones de limpieza del fondo: en formaciones donde es difícil establecer un retorno de muestra con flujo de aire estable, primero se estabiliza la pared del barreno y luego se ingresa al tramo adecuado para RC.
Requisitos asociados del retorno de muestra por tubo interior en la gestión de muestras
El sistema de muestreo ciclónico triple CS3 integra la separación ciclónica, el fraccionamiento representativo de muestra y la recolección de muestras en un mismo dispositivo. Los detritos generados por la perforación, tras retornar a la superficie por el tubo interior, ingresan directamente al sistema ciclónico, que separa el flujo de aire de las partículas sólidas y luego, mediante el mecanismo de fraccionamiento, forma muestras utilizables para registro geológico y análisis. El adelanto del proceso reduce las etapas de transporte en superficie y fraccionamiento manual, pero no elimina la gestión de muestras en sí.
La información dice: cada bolsa de muestra puede marcarse con número de perforación, profundidad inicial y final, fecha y número de muestra, para facilitar el envío posterior a análisis, archivo y trazabilidad; cada bolsa de muestra debe indicar claramente número de perforación, número de muestra, profundidad inicial y final y fecha; el registro en sitio debe corresponder uno a uno con las bolsas de muestra; las muestras de mineral que requieran análisis de laboratorio también deben incluir muestras duplicadas, muestras en blanco y muestras estándar según los requisitos de control de calidad del proyecto.
Estos puntos forman una relación de cooperación con el canal de retorno de muestra: el tubo interior reduce la probabilidad de mezcla de detritos de diferentes intervalos, pero si la muestra puede rastrearse hasta una profundidad específica aún depende del sistema de tratamiento en sitio de las muestras de transición tras la conexión de tuberías, la limpieza del barreno y la reanudación después de detener la perforación.
Tramo de transición durante la conexión de tuberías y la reanudación de la perforación
La información advierte específicamente: si se reanuda la perforación después de conectar tuberías, limpiar el barreno o detener la perforación, se deben tratar las muestras de transición según el sistema de muestreo en sitio, para evitar mezclar detritos residuales del intervalo anterior en la muestra de la siguiente profundidad. Estos residuos pueden quedar tanto en el canal del tubo interior como cerca del fondo, y pertenecen a la intersección de las dos etapas: retorno de muestra y limpieza.
Valores relacionados con estas dos etapas en la información del WR500RC-CS3
Al clasificar los parámetros del equipo por etapa, se puede ver qué valores participan directamente en el retorno de muestra y la limpieza, y cuáles pertenecen a las condiciones de carga de la máquina completa.
- Profundidad máxima de perforación 500 m, diámetro de perforación 105–400 mm: determina el rango de profundidad y diámetro que debe cubrir el canal de retorno de muestra.
- Presión de trabajo recomendada 1,6–6 MPa, consumo de aire recomendado 16–55 m³/min: sirve simultáneamente al martillo de fondo y al retorno de muestra por tubo interior; la selección debe combinarse con el diámetro del barreno, las especificaciones del martillo RC, la altitud y la dureza de la roca.
- Torque máximo de rotación 10000 / 5000 N·m, correspondiente a velocidad máxima de rotación 75 / 150 r/min: pertenece a las condiciones de rotación, no a las condiciones de retorno de muestra; en perforación RC se debe prestar atención simultánea a la carga de rotación, el impacto del martillo de fondo y el estado del retorno de muestra.
- Fuerza de elevación 25 T, presión axial 7 T: a profundidades de nivel 500 metros, el peso propio de la sarta y la fricción de la pared del barreno son mayores que en modelos de 400 metros; ante una resistencia anómala al extraer la sarta, la información recomienda abordarla primero mediante limpieza del barreno y criterios de proceso, y no se recomienda depender directamente de la fuerza máxima de elevación para forzar la sarta.
- Ángulo de trabajo 45°/90°: para cuerpos minerales inclinados, vetas y zonas de falla se pueden usar barrenos inclinados a 45°; para pozos de agua generales, investigación de capas de cobertura y exploración vertical convencional se usa 90°; la condición de ángulo afecta el estado ascendente de los detritos en el canal de retorno de muestra, pero la información no proporciona la relación entre ángulo y volumen de retorno de muestra.
Partes que deben confirmarse con el fabricante o el responsable del proyecto
Los siguientes contenidos no se proporcionan en esta información y no pueden inferirse de los parámetros existentes: velocidad de retorno de muestra y consumo de aire correspondiente para diferentes diámetros de barreno, método de ajuste del suministro de aire para diferentes intervalos de profundidad, criterios de tratamiento de muestras de transición durante la conexión de tuberías, e indicadores de observación específicos para determinar mezcla de muestras en zonas fracturadas. Estos pertenecen al ámbito del proceso en sitio y del sistema de muestreo del proyecto, y deben confirmarse por separado en combinación con el diseño geológico y las instrucciones del fabricante.
Además, la precisión de fraccionamiento del sistema triple y los detalles de gestión contra la contaminación tampoco tienen valores verificables en la información, y deben verificarse por separado con el fabricante.
No mezclar dos registros en uno
Ver por separado el retorno de muestra y la limpieza se traduce en sitio en dos registros: uno es el registro del lado del equipo sobre suministro de aire, limpieza del barreno, conexión de tuberías y estado del retorno de muestra; el otro es el registro del lado geológico sobre numeración de bolsas de muestra, profundidad inicial y final y marcado de intervalos anómalos. Ambos corresponden al mismo barreno, pero responden a preguntas diferentes. Expresiones como "ayuda a reducir la probabilidad de mezcla" en la información son conclusiones condicionales sobre el papel, no una garantía de la representatividad de la muestra.
