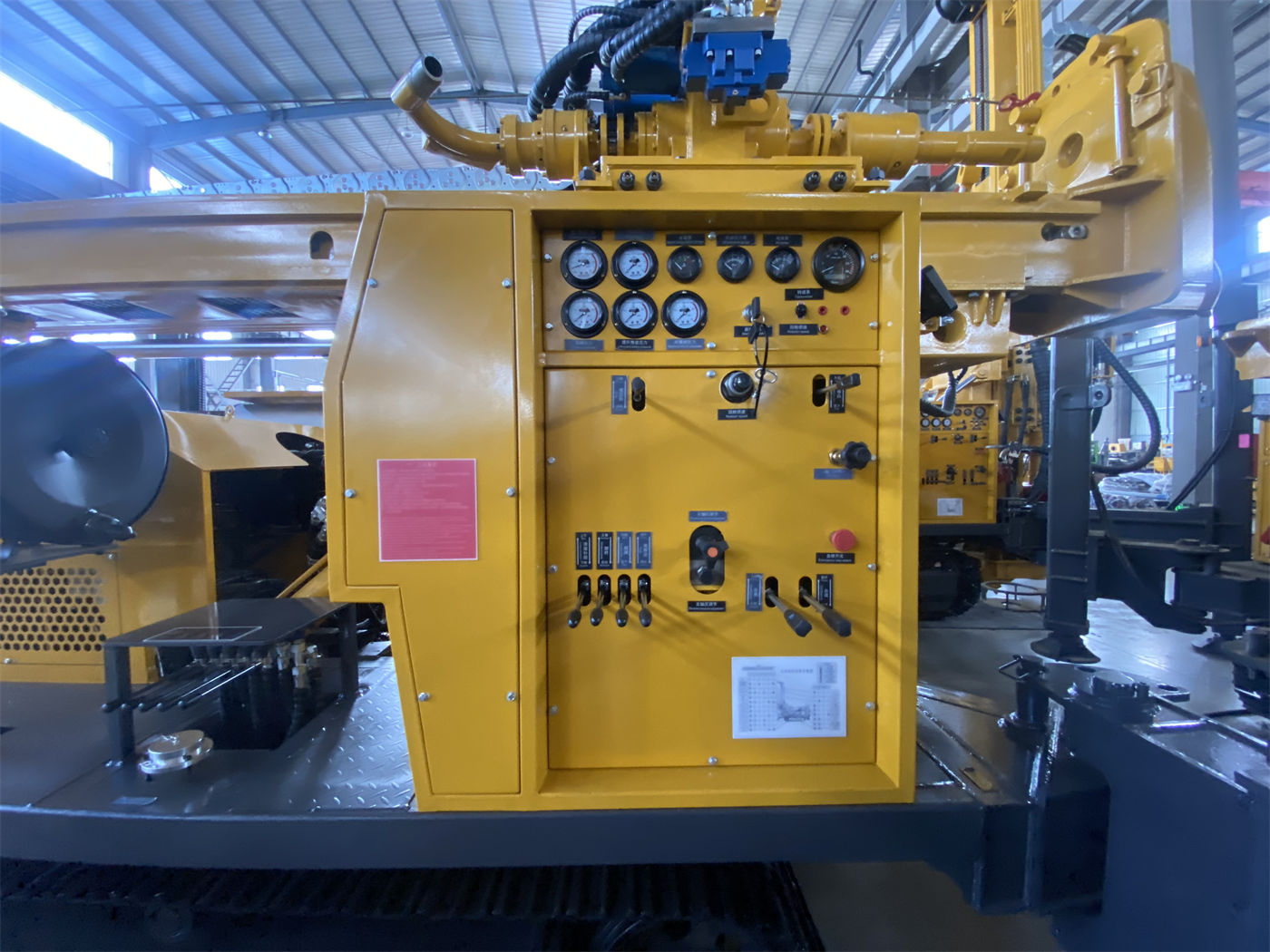

En la tabla de parámetros de la WRTR1000 hay varios valores que suelen analizarse por separado: profundidad máxima de perforación 1000 m, par máximo de mesa giratoria 25 kN·m, diámetro máximo de paso de mesa giratoria 660 mm, carga máxima de torre 60 T y caudal de bomba de lodo 1200 L/min. Solo al considerarlos en conjunto se puede ver en qué segmento se sitúan los límites de los tipos de pozo que asume esta perforadora de mesa giratoria remolcable: para qué pozos está diseñada y para cuáles se requiere una confirmación adicional.
A continuación se desglosan cuatro líneas: diámetro, profundidad, inclinación y estructura de pozo, utilizando únicamente los valores que aparecen en la documentación pública de este sitio.
El paso de 660 mm se refiere al canal de paso de la sarta, no al diámetro final del pozo
La documentación describe el valor de 660 mm como el diámetro máximo de paso de la mesa giratoria, cuya función es proporcionar espacio para operar con barrenas cuadradas de gran tamaño, sartas de perforación y tuberías de revestimiento. Se trata de una dimensión de canal: por aquí deben pasar la barrena cuadrada, los conectores de tubería de perforación y la sarta de revestimiento.
La documentación también aclara explícitamente que el diámetro final del pozo debe diseñarse según el acuífero, la tubería de pozo, el tipo de bomba y la estabilidad de la formación, y que no debe interpretarse directamente el tamaño del paso como un diámetro de perforación fijo. Por lo tanto, "poder bajar una tubería de 660 mm" y "que este pozo tenga un diámetro final de 660 mm" son dos cosas distintas. Lo primero pertenece al espacio operativo que ofrece la estructura de la mesa giratoria; lo segundo es un problema de diseño del pozo final, que además depende de si las especificaciones de la broca, el proceso de escariado, la estabilidad de la formación y la estructura de la tubería de pozo pueden coordinarse.
Al asumir un tipo de pozo, el orden más prudente es: primero definir la tubería de pozo y el filtro según el acuífero y el caudal objetivo, luego determinar el diámetro de perforación y el número de etapas de escariado, y finalmente verificar si esta estructura puede completar la instalación de tubería a través del paso de 660 mm. A la inversa, partir de los 660 mm para deducir el diámetro de perforación tiende a producir una cifra que es coherente desde la estructura de la mesa giratoria pero insostenible desde el diseño del pozo final.
Los 1000 m corresponden a un conjunto de condiciones, no a un diámetro único
La expresión "profundidad máxima de perforación 1000 m" en la documentación lleva implícitas varias condiciones asociadas: diámetro, combinación de sarta de perforación, formación, método de circulación y diseño del pozo final. Es decir, 1000 m es el nivel de profundidad que este equipo puede cubrir en condiciones de diseño; para un pozo concreto, aún hay que ver qué tamaño tiene, qué formaciones atraviesa y qué circulación utiliza.
Esta relación de dependencia puede percibirse en tres direcciones. A mayor diámetro, mayores son el espacio anular y la resistencia a la rotación de la sarta, por lo que el tramo de pozo que puede soportar el mismo par es más somero. A mayor dureza de la formación, mayores son las exigencias de la perforación DTH o con tricono respecto al compresor de aire, el martillo de fondo y la capacidad de evacuación de detritos; una mala evacuación del detrito en el fondo del pozo frena directamente el avance. A mayor profundidad, mayores son la resistencia a la circulación y la distancia de transporte de detritos; el caudal de 1200 L/min de la BW1200/7 está precisamente dimensionado para dejar margen a la extracción de detritos en pozos profundos, la protección de las paredes y el control de la presión en el pozo.
| Parámetro indicado en la documentación | Valor | Qué restringe en la evaluación del tipo de pozo |
|---|---|---|
| Profundidad máxima de perforación | 1000 m | Nivel de profundidad, debe combinarse con diámetro, sarta y método de circulación |
| Par máximo de mesa giratoria | 25 kN·m | Sartas de gran tamaño, tuberías de revestimiento y tramos de alta resistencia |
| Velocidad de mesa giratoria | 37 / 52 / 84 / 145 r/min | Compromiso entre velocidad y par según formaciones blandas o duras |
| Paso de mesa giratoria | 660 mm | Capacidad de paso de barrena cuadrada, sarta y tubería de revestimiento |
| Carga máxima de torre | 60 T | Carga de sartas largas y operaciones con tubería de revestimiento |
| Caudal / presión de bomba de lodo | 1200 L/min / 7 MPa | Retorno de lodo y extracción de detritos en pozos profundos |
| Barrena cuadrada / tubería de perforación estándar | 108×108×12192 mm / 89×9400 mm | Frecuencia de conexión de tubería y espacio en la torre |
Las cuatro velocidades determinan un trabajo por tramos, no un estado único para todo el pozo
Las cuatro velocidades de 37 / 52 / 84 / 145 r/min y el par máximo de 25 kN·m guardan una relación de compromiso: las marchas bajas ofrecen gran par y son adecuadas para sartas de gran tamaño, operaciones con tubería de revestimiento y formaciones de alta resistencia; las marchas altas son adecuadas para rocas blandas relativamente estables, capas meteorizadas y parte de formaciones sedimentarias.
Un pozo de agua profundo normalmente no presenta la misma formación de arriba abajo. Las arcillas, limos y formaciones blandas son adecuadas para circulación directa de lodo, aunque hay que prestar atención al embotamiento de la broca y al retorno deficiente del lodo; las capas de arena suelta y grava son propensas al derrumbe, la pérdida de lodo y el ensanchamiento, y pueden requerir entubación temporal o entubación por etapas; al entrar en roca fuertemente meteorizada o descompuesta, se puede continuar la rotación según la resistencia en el fondo y el retorno del lodo, o usar espuma de aire; en roca dura más intacta se puede disponer de compresor de aire, martillo de fondo y broca para perforación DTH.
En otras palabras, el límite de tipos de pozo que enfrenta este equipo no es "un pozo de 0 a 1000 m con el mismo conjunto de parámetros", sino que un mismo pozo entra en distintos intervalos de tipo de pozo en la capa suelta superior, la capa de arena y grava intermedia y el tramo de roca base inferior. Las cuatro velocidades están precisamente previstas para este trabajo por tramos.
Inclinación y ángulo: lo que no figura en la documentación debe confirmarse por separado
En cuanto al ángulo de trabajo de la perforadora de mesa giratoria, la documentación de la WRTR1000 en este sitio no indica el rango de ángulos para perforación inclinada, el método de trabajo en pozos inclinados ni la descripción de sartas para pozos inclinados. A diferencia de algunos modelos que también especifican ángulos de trabajo de 45°/90°, en la documentación de la WRTR1000 no aparecen este tipo de valores angulares.
Por lo tanto, si el proyecto requiere asumir pozos inclinados o dirigidos, no debe inferirse su capacidad angular a partir del tipo estructural "mesa giratoria", sino que deben confirmarse por separado con el fabricante los siguientes puntos: si admite perforación inclinada, el principio de implementación del método de inicio de inclinación, la carga de torre y las fuerzas sobre la mesa giratoria en los ángulos correspondientes, y la organización del retorno de detritos por circulación en el tramo inclinado.

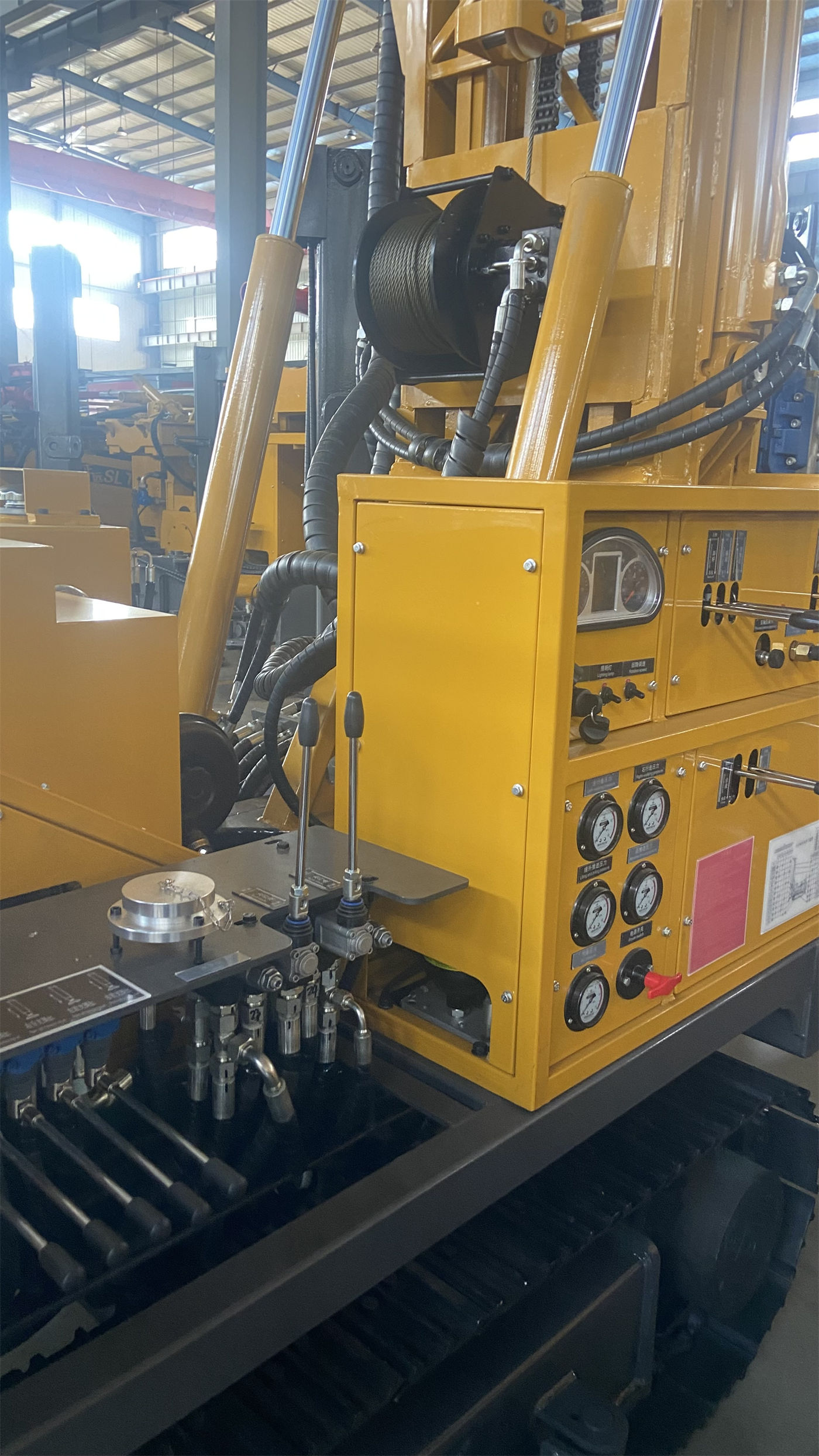

Del mismo modo, la documentación tampoco ofrece datos correspondientes a la eficiencia operativa en pozos someros de pequeño diámetro. Se trata de un equipo pesado de nivel 1000 m, con fuerza de elevación de cable simple del cabrestante principal de 90 kN, cabrestante auxiliar de 50 kN, capacidad de tambor de ambos de 160 m y carga nominal del gancho viajero y la cabeza de inyección de 60 T. Estos valores indican que su posicionamiento está en la perforación profunda y el manejo de sartas pesadas, no en la rotación de pozos someros de alta frecuencia.
La circulación inversa por aire comprimido opcional cambia el método de retorno de detritos, pero no la posición del tipo de pozo
La WRTR1000 admite circulación directa de lodo, espuma de aire, martillo DTH y, opcionalmente, circulación inversa por aire comprimido. La documentación es clara al respecto: se trata de un método de perforación opcional, no de una máquina especializada de exploración RC; si el proyecto exige claramente representatividad de muestras y calidad de submuestreo, debe equiparse además con tubería de doble pared, sistema de aire comprimido y equipo de muestreo compatibles.
La importancia de este punto para los límites del tipo de pozo radica en que el proceso puede cambiarse en el mismo equipo, pero "poder cambiar de proceso" no equivale a "poder sustituir equipos especializados de muestreo". Si el objetivo del pozo es obtener testigos continuos de alta calidad, debe elegirse una perforadora especializada en testigos; si el objetivo es el muestreo de detritos y la calidad del submuestreo, deben verificarse por separado las condiciones del sistema de muestreo por circulación inversa.
Rango de tipos de pozo que la documentación puede confirmar y límites que deben confirmarse
Con base en los parámetros existentes, el posicionamiento de la WRTR1000 respecto al tipo de pozo puede resumirse así: orientada a pozos de agua profundos de nivel 1000 m, geotermia, suministro de agua en zonas mineras, hidrogeología y perforación de grandes obras; el paso de mesa giratoria de 660 mm deja canal para operar con sartas y tuberías de revestimiento de gran tamaño; la carga de torre de 60 T y el cabrestante principal de 90 kN están orientados a sartas largas y cargas de tubería de revestimiento en pozos profundos; la bomba de lodo BW1200/7 está orientada al retorno de lodo en pozos profundos; y las cuatro velocidades cubren el trabajo por tramos desde capas sueltas hasta roca base.
Al mismo tiempo, los siguientes aspectos no figuran en la documentación de este sitio y deben confirmarse por separado con el fabricante o el diseñador del proyecto:
- La profundidad perforable correspondiente a distintos diámetros en distintas condiciones de formación; la documentación solo indica el orden de magnitud total de 1000 m.
- El rango de ángulos para pozos inclinados y las condiciones de trabajo en pozos inclinados.
- La relación concreta entre diámetro final del pozo, estructura de tubería de revestimiento y número de etapas de escariado.
- Las especificaciones concretas de tubería de doble pared, sistema de aire comprimido y equipo de muestreo al optar por circulación inversa por aire comprimido.
- La combinación concreta de método de circulación, programa de entubación y proceso de limpieza del pozo en acuíferos potentes y condiciones de alto caudal.
Cuando no existen parámetros correspondientes para estos puntos, el límite del tipo de pozo solo llega hasta el nivel de "nivel de profundidad, tamaño de paso, nivel de carga y método de circulación"; a partir de ahí, debe verificarse punto por punto según el tipo de pozo concreto.
