La preparación de un equipo de perforación de pozos de agua con torre telescópica no es exactamente igual que la de los modelos de torre fija. La torre puede reducir el perfil de transporte, pero debe desplegarse de nuevo para trabajar; la tubería de perforación de 6 m reduce el número de conexiones y desconexiones, pero antes de la entrada en obra ya hay que definir la longitud de tubería y las especificaciones del entubado. Este artículo toma como muestra la información pública del WR400S de este sitio y enumera, punto por punto, los aspectos que pueden determinarse a partir de la documentación antes de la entrada en obra de este equipo de perforación de pozos de agua sobre orugas con torre telescópica de la clase de 400 metros, según los pasos que deben resolverse primero; los aspectos no cubiertos por la documentación se señalan por separado.
Primero definir el pozo en sí: profundidad, diámetro y estructura final
En la documentación del WR400S se indica una profundidad máxima de perforación de 400 m y un diámetro de perforación de 105–325 mm. Estas dos cifras son el rango de capacidad del equipo; antes de la entrada en obra, lo que realmente debe plasmarse por escrito es la profundidad objetivo del pozo que va a perforar este equipo, el diámetro final y la estructura del entubado del pozo. La profundidad objetivo corresponde a las condiciones hidrogeológicas locales; la documentación por sí sola no puede determinar la posición del acuífero para el proyecto, ni inferir hasta qué profundidad se puede perforar con certeza en una zona determinada.
- Profundidad objetivo: 400 m es el límite del equipo; la profundidad final real se define según los datos hidrogeológicos locales
- Diámetro final: tomar un valor dentro del rango de 105–325 mm y definirlo junto con el diámetro del entubado y del filtro
- Diámetro de inicio: si se comienza con un diámetro mayor, la documentación no incluye un plan de estructura de inicio; debe confirmarse por separado según el diseño de terminación del pozo
Luego definir tubería de perforación y entubado: la especificación de 6 m influye no solo en el número de conexiones
El WR400S admite trabajo directo con tubería de perforación de 6 m y entubado de 6 m; se recomiendan diámetros de tubería de 89 / 102 mm. Antes de la entrada en obra debe confirmarse la longitud, el diámetro y las especificaciones del entubado realmente adquiridos para el proyecto, así como los puntos de izaje para almacenamiento, manipulación y montaje en obra.

- Tubería de perforación: longitud de 6 m y diámetros recomendados de 89 / 102 mm; el diámetro real utilizado se define según el proyecto
- Entubado: puede trabajarse directamente con entubado de 6 m; el diámetro, espesor de pared y tipo de conexión deben confirmarse según el diseño de terminación del pozo
- Cabrestante auxiliar: la documentación indica una fuerza de elevación de 1,5 T, utilizable para manipular martillos de fondo, tubería de perforación y herramientas de entubado; en obra debe coordinarse con puntos de izaje adecuados y guiado manual
Si en la práctica solo se utiliza tubería de 3 m, aumentará el número de conexiones y desconexiones y también variarán los tiempos auxiliares; este aspecto pertenece a la organización de la obra y la documentación no proporciona cifras de ahorro de tiempo, por lo que no se hacen estimaciones.
Definir con antelación la ruta tecnológica: qué necesita cada tramo, lodos y martillo de fondo
La documentación del WR400S indica que admite tanto perforación con lodos como perforación con martillo de fondo. Definir antes de la entrada en obra la sectorización de las formaciones y la tecnología correspondiente facilita la preparación de los equipos auxiliares más que cambiar de tecnología improvisadamente al llegar.
| Tramo del pozo | Tecnología posible | Equipamiento a asegurar antes de la entrada en obra |
|---|---|---|
| Capas sueltas: suelo, arcilla, arena, etc. | Perforación con lodos | Bomba de lodos, materiales para lodos, condiciones de circulación y almacenamiento de lodos (la documentación lo lista como configuración opcional) |
| Roca compacta | Martillo de fondo DTH | Compresor de aire, martillo de fondo, brocas, lubricación |
| Roca meteorizada, alternancia de dureza | Cambio según el tramo | Deben preverse los equipos auxiliares de ambas tecnologías; atención a desprendimientos y reducción de diámetro |
| Zonas fracturadas, fisuras, pérdida de aire | La documentación indica posible uso de espuma o entubado | Bomba de espuma (configuración opcional), entubado y limpieza del pozo correspondiente |
Cabe señalar que la documentación, para condiciones neumáticas, recomienda una presión de trabajo de 1,2–3,5 MPa y un consumo de aire de 16–55 m³/min; estas dos cifras deben considerarse juntas: seleccionar el compresor solo por presión y no por caudal puede causar problemas en roca dura o tramos de gran diámetro. La documentación no cubre cómo varía la capacidad del compresor en condiciones de gran altitud; esto debe verificarse por separado.

El suministro de agua y electricidad debe estar listo antes de la entrada en obra
La documentación no indica el consumo de agua ni los requisitos de suministro eléctrico en obra del WR400S, por lo que esta parte solo puede resolverse según la configuración real y las condiciones del sitio, sin poder deducirse de los parámetros de la máquina principal.
- Agua: la perforación con lodos y la terminación del pozo requieren fuente de agua y condiciones de almacenamiento en obra; el consumo específico se calcula según la tecnología y el diámetro
- Electricidad: si en obra se necesita iluminación, equipos eléctricos auxiliares o suministro para uso doméstico, debe preverse con antelación; la documentación no incluye parámetros de suministro eléctrico externo de la máquina completa
- Opcionales: bomba de lodos, bomba centrífuga, generador y bomba de espuma son configuraciones opcionales; deben confirmarse al hacer el pedido para evitar que falten equipos auxiliares a la llegada
Sitio y traslado: también deben confirmarse los límites del chasis de orugas

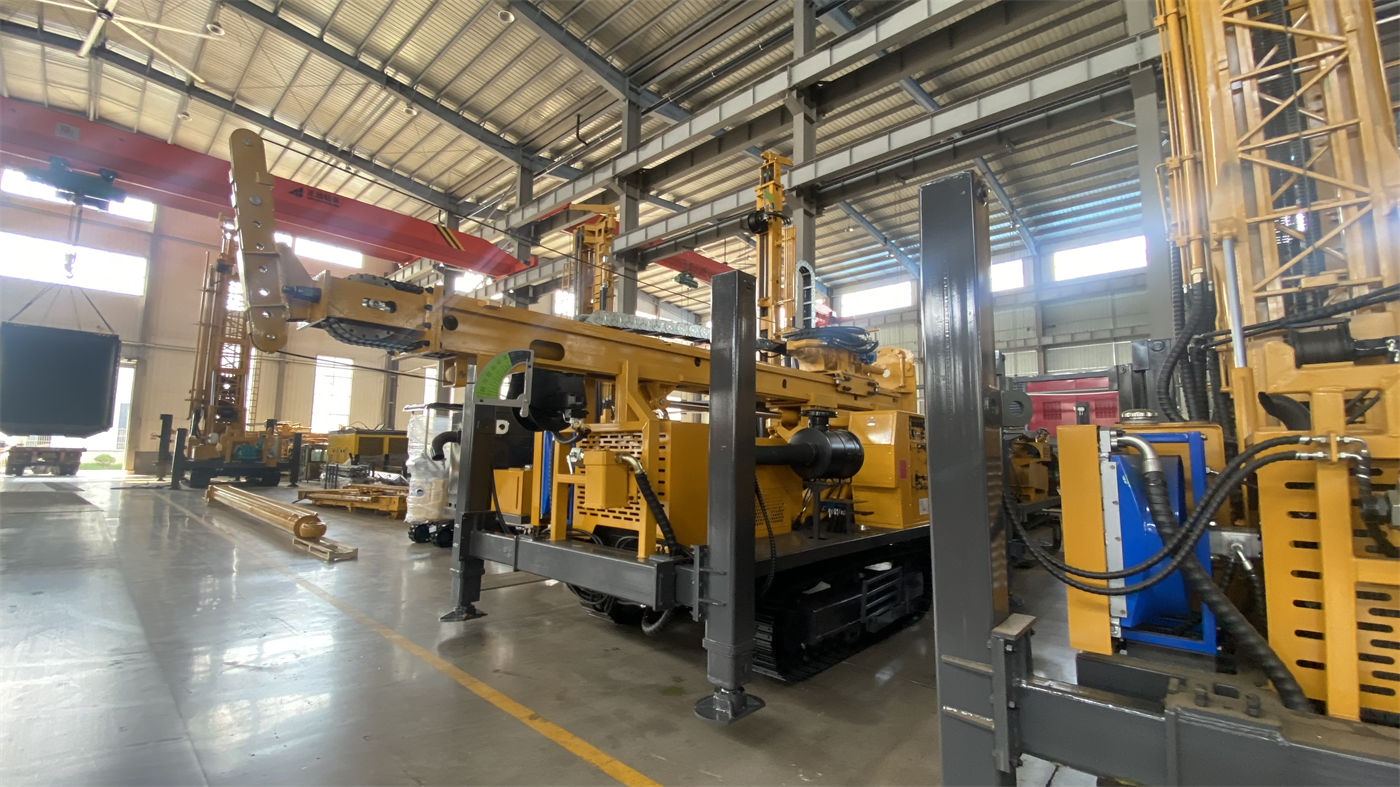

El WR400S tiene chasis de orugas; la documentación indica una velocidad de desplazamiento de aproximadamente 2,5 km/h y un ángulo máximo de ascenso de referencia de 21°. La torre telescópica puede reducir el perfil exterior de la máquina en estado de transporte, lo que supone una ventaja práctica para los equipos de obra que necesitan cargar y trasladar con frecuencia, pero no significa que desaparezcan los problemas de condiciones del sitio.
- Peso total aproximado de 9,8 T y dimensiones exteriores aproximadas de 6,26 × 1,85 × 2,43 m; antes del transporte, estimar el vehículo y el modo de carga según estos datos
- La capacidad portante del terreno, la pendiente y las condiciones de humedad en la ruta de desplazamiento deben verificarse en obra para evitar que el equipo pesado se hunda en suelos blandos
- Durante el traslado, la torre debe estar en estado de transporte seguro; deben revisarse la estructura de bloqueo y los puntos de fijación del equipo
- Se recomienda transportar la tubería de perforación atada por separado, no colocada de cualquier manera sobre la máquina
La documentación no incluye aprobaciones de transporte, límites de altura o anchura en carretera ni planes de izaje; estos contenidos deben organizarse por separado según los requisitos de la ubicación del proyecto y del transportista.

Al entrar en obra, revisar primero estos puntos
Además de las revisiones habituales de refrigeración del motor, filtro de aire, temperatura del aceite hidráulico, orugas, estabilizadores y herramientas de perforación, el WR400S, como modelo de torre telescópica, tiene varios puntos específicos de su estructura.
- Guías de la torre telescópica: revisar desgaste anormal, deformación o cuerpos extraños
- Cilindros hidráulicos telescópicos y pasadores: revisar conexiones, fijación y fugas
- Estructura de bloqueo: confirmar que el bloqueo en estado de transporte y en estado de trabajo esté correctamente posicionado
- Estabilizadores hidráulicos: carrera de 1,6 m; en suelos blandos deben usarse placas de apoyo y asegurar una distribución uniforme de la carga
- Motor: potencia Yuchai de 92 kW; en obras con mucho polvo debe aumentarse la frecuencia de limpieza del radiador y del filtro
Aspectos no cubiertos por la documentación que aún deben confirmarse antes de la entrada en obra
- Base para determinar la profundidad objetivo y el diámetro final del pozo en el proyecto concreto
- Diseño del entubado, filtro y tramo de sellado para la terminación del pozo
- Selección real del compresor en entornos de gran altitud o alta temperatura
- Condiciones de suministro de agua y electricidad en obra
- Aprobaciones de transporte, plan de izaje y procedimientos de seguridad en obra
- Lista de capacitación, repuestos de suministro y piezas de desgaste
Los puntos anteriores no tienen contenido correspondiente en la información pública del WR400S de este sitio; son aspectos que deben resolverse uno por uno con la parte del proyecto y el fabricante antes de la entrada en obra y no entran dentro del alcance de inferencia de la documentación.
