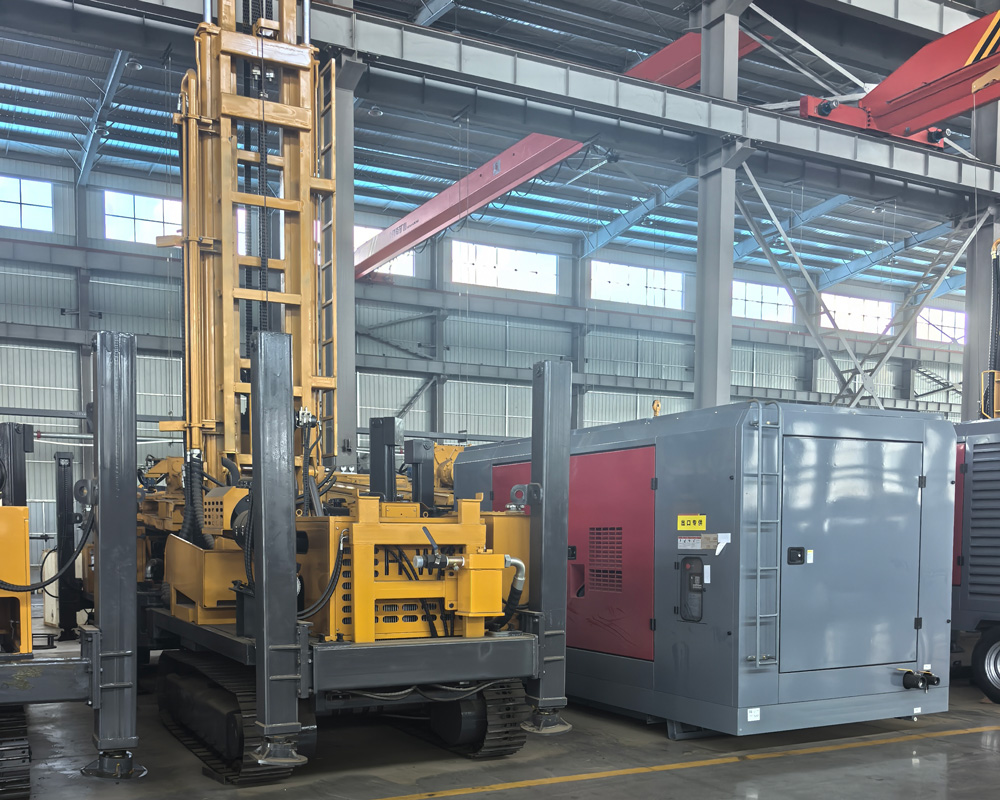

Al seleccionar un compresor para un martillo de fondo, dos cifras de la documentación del ZCS100 suelen citarse juntas: caudal de 33 m³/min y presión nominal de 2,5 MPa (25 bar). Pero citarlas juntas no significa que se cumplan simultáneamente. El arranque del martillo requiere una presión superior a un umbral determinado, mientras que la perforación continua necesita un caudal de aire suficiente para evacuar los detritos del fondo del barreno; ambos se condicionan mutuamente dentro del mismo sistema de suministro: a mayor presión, menor caudal real que puede entregar la misma máquina; y si parte del caudal se desvía para la limpieza de detritos, la presión que llega al martillo también varía. Este artículo gira en torno a una pregunta concreta: ¿en qué condiciones operativas es necesario considerar conjuntamente 33 m³/min y 2,5 MPa, y qué más debe verificarse al hacerlo?
¿A qué requisito del martillo corresponde cada valor nominal?
El estado de funcionamiento de un martillo de fondo está determinado por dos factores: la presión de aire que recibe el pistón determina la frecuencia de impacto y la energía por golpe, mientras que el caudal que pasa por el martillo y el espacio anular del fondo determina si los detritos pueden evacuarse continuamente por la boca del pozo. La documentación indica que la presión nominal del ZCS100 es de 2,5 MPa (25 bar) y señala que «para perforación de pozos profundos, roca dura o diámetros mayores, debe realizarse una adaptación integral considerando la presión recomendada y el consumo de aire del martillo». Esta frase proporciona en realidad dos datos de entrada: la presión de trabajo nominal del martillo y el caudal de aire que necesita a esa presión.
Los 33 m³/min corresponden al caudal de descarga, cuya unidad es el flujo volumétrico; los 2,5 MPa corresponden a la presión nominal. Ambos se indican por separado en la placa del compresor, pero que un compresor de tornillo pueda entregar simultáneamente el caudal nominal a la presión nominal depende de las condiciones de diseño de la máquina. La documentación no proporciona la curva de caudal del ZCS100 a diferentes presiones de descarga, por lo que no puede inferirse directamente que «a cualquier presión se obtengan 33 m³/min». Esto debe verificarse en la etapa de selección solicitando al fabricante los datos de suministro de aire para las condiciones correspondientes.
¿En qué condiciones es necesario cumplir ambos parámetros simultáneamente?
No en todas las perforaciones con martillo de fondo se lleva el compresor al punto nominal. La documentación enumera aplicaciones como perforación de pozos de agua, perforación minera, canteras e ingeniería civil, y menciona que en las tres condiciones de pozo profundo, roca dura y diámetro mayor debe reservarse margen de caudal y presión. A partir de ello pueden identificarse varias situaciones en las que ambos parámetros se acercan simultáneamente al límite superior:
- Diámetro mayor: el área de la sección anular del fondo es grande, el caudal necesario para mantener la velocidad ascensional aumenta, la proporción de caudal destinada a la limpieza de detritos crece y el caudal efectivo para el martillo se reduce.
- Mayor profundidad: las pérdidas por fricción en la tubería y a lo largo del pozo se acumulan, la presión que llega al martillo es inferior a la presión de salida del cabezal y se requiere una presión de salida mayor para compensar.
- Perforación en roca dura: el martillo necesita mantener una presión de trabajo elevada para conservar el ritmo de impacto, y además los detritos son más gruesos, lo que exige una velocidad ascensional de retorno considerable.
Solo cuando estas tres condiciones se presentan simultáneamente surge la necesidad de «presión cercana al valor nominal y caudal sin reducción». Si se trata de pozos poco profundos, diámetros pequeños o capas blandas, el punto de trabajo del martillo suele estar alejado del valor nominal, y en ese caso tomar los 2,5 MPa como umbral obligatorio podría generar inversiones innecesarias en la configuración.
¿Qué juicios permite sustentar la documentación del ZCS100?
Según la información verificada del producto, el ZCS100 es un compresor de tornillo industrial para escenarios de uso continuo de aire: potencia de 315 kW, caudal de 33 m³/min, presión nominal de 2,5 MPa, dimensiones totales de 3960×2000×2000 mm, fabricado por Zhejiang Zhigao Machinery Co., Ltd. La documentación indica que puede suministrar aire comprimido a martillos de fondo y herramientas neumáticas de perforación, y destaca que «un suministro de aire estable favorece el impacto del martillo, la limpieza de detritos en el fondo y la perforación continua».

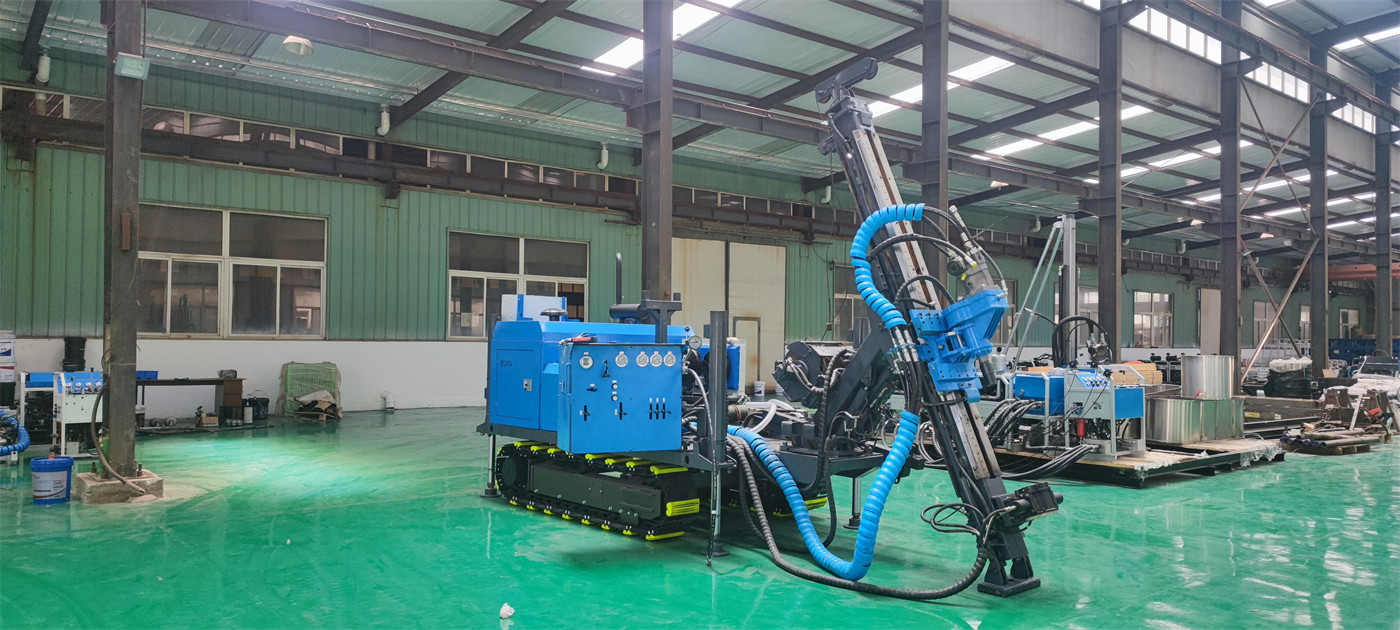

Estas afirmaciones corresponden a una lógica de selección, no a una conclusión: el caudal y la presión son dos condiciones de entrada para la configuración del martillo de fondo, y al seleccionar deben proporcionarse el modelo de perforadora, el diámetro de perforación, la profundidad objetivo, la formación principal, el modelo de martillo, así como la presión de trabajo y el consumo de aire requeridos. La documentación también menciona que el equipo utiliza una carcasa industrial cerrada y cuenta con sistemas de control, eléctrico, filtración de admisión, refrigeración, filtración de aceite y separación de aceite; la relación de esto con los límites de suministro radica en que, durante la operación continua a alta presión y gran caudal, la carga de refrigeración y separación de aceite aumenta en paralelo, lo que forma parte de las condiciones operativas de la configuración, pero la documentación no proporciona datos como la temperatura ambiente máxima ni la duración de operación continua, por lo que no puede inferirse el comportamiento en climas específicos.
Cuando ambos se cumplen simultáneamente, ¿qué otras restricciones existen en el lado de la configuración?
Al utilizar conjuntamente 33 m³/min y 2,5 MPa, el compresor es solo un eslabón de la cadena de suministro. Las siguientes condiciones no se detallan en la documentación, pero en la configuración real afectan directamente la llegada de ambos parámetros al martillo:
| Etapa de configuración | Aspectos a confirmar |
|---|---|
| Tuberías y conexiones | Diámetro interior, longitud y tipo de conexión de la manguera desde la salida del compresor hasta el circuito neumático de la perforadora; la caída de presión a lo largo del recorrido consume la presión del cabezal antes de llegar al martillo |
| Especificaciones del martillo | Presión de trabajo nominal y consumo de aire correspondiente de ese modelo de martillo, y si se encuentran dentro del rango de suministro del ZCS100 |
| Herramienta de perforación y diámetro | Área anular determinada por el diámetro de la broca y la proporción de caudal correspondiente a la velocidad ascensional necesaria para la limpieza de detritos |
| Emplazamiento y alimentación eléctrica | Condiciones de conexión eléctrica y espacio de instalación para el grupo de 315 kW; se han dado las dimensiones totales, pero la documentación no aborda el suministro eléctrico, la cimentación ni la distancia de disipación de calor |
De estos, la caída de presión en la tubería y el consumo de aire del martillo son los dos aspectos clave para convertir los parámetros nominales en el suministro real en el fondo del barreno. La documentación solo proporciona los valores nominales en el cabezal, sin método de conversión a presión y caudal efectivos en el fondo, por lo que este aspecto debe verificarse con los valores recomendados por el fabricante del martillo y la disposición real de la tubería en el sitio.
Límites de aplicación y aspectos no cubiertos por la documentación
Según la documentación disponible, la capacidad de suministro del ZCS100 puede describirse como «33 m³/min y 2,5 MPa calibrados en el mismo equipo», pero esta descripción solo sirve para determinar el límite superior de capacidad del equipo y no equivale directamente a «ambos se cumplen plenamente en un pozo determinado». La propia documentación advierte que diferentes condiciones geológicas, profundidades de perforación, diámetros, especificaciones de herramientas y métodos operativos afectan el consumo real de aire y la eficiencia de perforación, y que en última instancia prevalecen las condiciones del sitio, la perforadora configurada y los requisitos técnicos del martillo.
Por lo tanto, si el proyecto se encuentra en el rango de pozos poco profundos, diámetros pequeños y capas blandas, debe calcularse primero según el punto de trabajo recomendado del martillo si es necesario seleccionar este nivel de presión y caudal; si el proyecto realmente se ubica en la combinación de pozo profundo, roca dura y diámetro grande, deben verificarse especialmente tres informaciones ajenas a la documentación: la curva real de caudal del ZCS100 a 2,5 MPa, la caída de presión en la tubería desde el cabezal hasta el martillo y el consumo de aire del martillo seleccionado a la profundidad objetivo. Ninguna de estas tres puede leerse directamente de la documentación del producto y deben confirmarse por separado en la etapa de selección.
