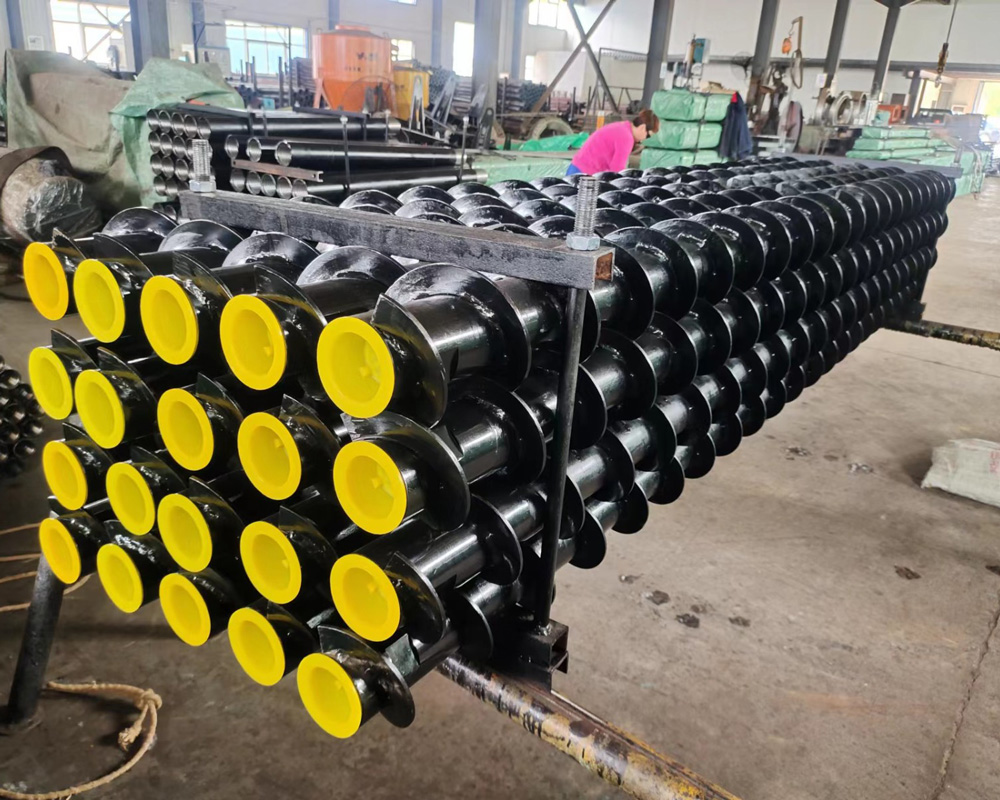

Al seleccionar una barrena helicoidal, a menudo surgen dos cifras que no coinciden: la profundidad de diseño del agujero disponible se acerca o supera la profundidad recomendada en la documentación de la barrena, y el diámetro de la broca se sitúa en los extremos del rango compatible. En ese momento, responder si «es suficiente» resulta difícil si se mira una sola cifra, porque la profundidad de perforación recomendada y el diámetro de broca compatible se refieren a dos aspectos distintos: la primera limita la longitud total de la sarta de perforación dentro del agujero y las condiciones de carga; el segundo limita la relación de ajuste entre la broca y el cuerpo helicoidal. Tomando como referencia los parámetros públicos de la barrena helicoidal geológica Φ42S, este artículo separa ambas condiciones y explica el orden de evaluación y los aspectos que aún deben confirmarse.
Primero, distinguir qué limita cada cifra
En la documentación de la Φ42S figuran una profundidad de perforación recomendada de 100 m y un diámetro de broca compatible de 65–146 mm. Estos dos valores no son límites de la misma dimensión: la profundidad de perforación recomendada apunta a la longitud total de la combinación de la sarta de perforación en perforación continua y a la carga transmitida que ello conlleva; el diámetro de broca compatible apunta a la relación geométrica y de evacuación de detritos entre la broca, el cuerpo helicoidal y el diámetro de la hélice. Para determinar si una barrena helicoidal es adecuada, deben contrastarse ambas condiciones por separado, en lugar de usar una cifra para cubrir la otra.
Evaluación según la profundidad del agujero: 100 m es un valor recomendado, no un límite máximo de capacidad
La documentación indica 100 m como profundidad de perforación recomendada y señala que es aplicable a voladuras en minería, perforación de agujeros profundos en minas de carbón y perforación geológica. El término «recomendada» implica un valor de referencia para las condiciones geológicas de dureza media descritas en la documentación y para el uso con una combinación convencional de equipo de perforación; no equivale a que pueda alcanzarse de forma estable en cualquier formación o con cualquier ángulo de perforación, ni a que no pueda utilizarse si se superan los 100 m. Cuando la profundidad real del agujero se acerque o supere ese valor, deben verificarse conjuntamente la dureza de la formación, el ángulo de perforación, las condiciones de evacuación de detritos y la capacidad de salida de la perforadora. La documentación no proporciona correcciones de profundidad para distintas formaciones o inclinaciones; este aspecto solo puede confirmarse con el fabricante o con el personal técnico en obra.
Evaluación según el diámetro de broca: 65–146 mm es el intervalo de ajuste
El diámetro de broca compatible de 65–146 mm corresponde a la relación geométrica de un cuerpo de barrena de 42 mm de diámetro y un diámetro de hélice de 50–100 mm. Que el diámetro de broca esté dentro del intervalo indica que el ajuste entre la broca y la parte helicoidal se encuentra dentro del rango indicado en la documentación; sin embargo, los extremos del intervalo no corresponden a las mismas necesidades de espacio de evacuación de detritos ni de par. Cuanto mayor es el diámetro de la broca, mayor es el volumen de detritos por unidad de avance y más pesada es la carga de evacuación de la hélice. La documentación indica que el cuerpo helicoidal favorece la extracción de detritos y fragmentos y reduce la acumulación de residuos en el agujero, pero no proporciona datos de eficiencia de evacuación para distintos diámetros de broca. Por ello, al utilizar el extremo superior del intervalo, deben incluirse como aspectos a confirmar las condiciones de aire comprimido o de lavado, y la coincidencia entre la velocidad de rotación y el empuje de la perforadora.
Par y especificaciones del cuerpo de barrena: determinan si el proceso de perforación puede mantenerse estable
Este modelo tiene un par máximo de 3000 N·m, un diámetro de cuerpo de barrena de 42 mm, acero de grado DZ50 y una dureza de junta HPC28-32. El valor de par corresponde a la capacidad de transmitir carga de rotación en formaciones de dureza media; no es un indicador independiente de la profundidad del agujero y del diámetro de broca: cuanto más profundo es el agujero, más larga es la sarta de perforación y mayor es la diferencia que debe considerarse entre el par efectivo transmitido a la broca y la salida en boca de pozo; cuanto mayor es el diámetro de la broca, normalmente mayor es la resistencia a la rotación necesaria para romper la roca. La documentación indica que este modelo es adecuado para perforación continua y evacuación de detritos en condiciones geológicas de dureza media, pero no ofrece una comparación de requisitos de par para distintas litologías; si la combinación real es adecuada debe calcularse aparte junto con la capacidad de la perforadora.
La combinación de longitudes afecta al número de conexiones y al control de la longitud total
Se ofrecen longitudes habituales de 1 m, 2 m y 3 m. La elección de longitud influye tanto en si la profundidad objetivo puede aproximarse mediante combinaciones de segmentos enteros como en el número de conexiones y el espacio de maniobra en boca de pozo. La documentación no impone el uso de una combinación de longitudes determinada; la combinación real debe determinarse junto con la estructura de la perforadora, el espacio de obra y la profundidad objetivo del agujero.
Reunir las condiciones en una misma tabla de verificación
| Aspecto a verificar | Contenido indicado en la documentación | Aspectos a considerar en la evaluación |
|---|---|---|
| Profundidad objetivo del agujero | Profundidad de perforación recomendada de 100 m | Es un valor recomendado; profundidades mayores o formaciones complejas requieren confirmación adicional |
| Diámetro de broca | Compatible con 65–146 mm | Los extremos del intervalo tienen distintas necesidades de evacuación de detritos y de par |
| Cuerpo de barrena y hélice | Cuerpo Φ42 mm, diámetro de hélice 50–100 mm | Constituye el ajuste geométrico con el diámetro de broca |
| Par | Máximo 3000 N·m | Debe calcularse junto con la salida de la perforadora y las condiciones de la formación |
| Longitud | 1 m / 2 m / 3 m | Combinar según la profundidad del agujero y el espacio de obra |
Aspectos no cubiertos por la documentación que requieren confirmación adicional
- Modelo de perforadora e interfaz del extremo de salida del cabezal motriz: la documentación no indica el sistema de conexión concreto; antes de realizar el pedido deben confirmarse las dimensiones de la interfaz y los requisitos de compatibilidad.
- Dureza de la formación y ángulo de perforación: la documentación señala que distintas condiciones geológicas, combinaciones de equipo de perforación, ángulos de perforación y modos de operación afectan al rendimiento real, la eficiencia de evacuación de detritos y la vida útil, pero no proporciona coeficientes de corrección ni datos por niveles.
- Comportamiento real al superar la profundidad recomendada: la documentación solo indica el valor recomendado y no ofrece información sobre la capacidad en condiciones de uso a mayor profundidad.
- Equipo complementario de evacuación de detritos con diámetros de broca cercanos a 146 mm: la documentación no proporciona recomendaciones de caudal de aire, caudal de agua o velocidad de rotación correspondientes.
En resumen, para determinar si una barrena helicoidal es adecuada puede seguirse este orden de verificación punto por punto: si la profundidad objetivo del agujero está cerca del valor recomendado; si el diámetro de broca está dentro del intervalo compatible y en cuál de sus extremos; si el par de salida y la interfaz de la perforadora son compatibles; y si la combinación de longitudes puede cubrir la profundidad del agujero. La documentación de la Φ42S puede responder sobre las especificaciones del cuerpo de barrena, el rango de compatibilidad y la profundidad recomendada, pero el tipo de interfaz, el comportamiento a mayor profundidad y el rendimiento real en distintas formaciones aún deben confirmarse con el fabricante antes de la compra.
