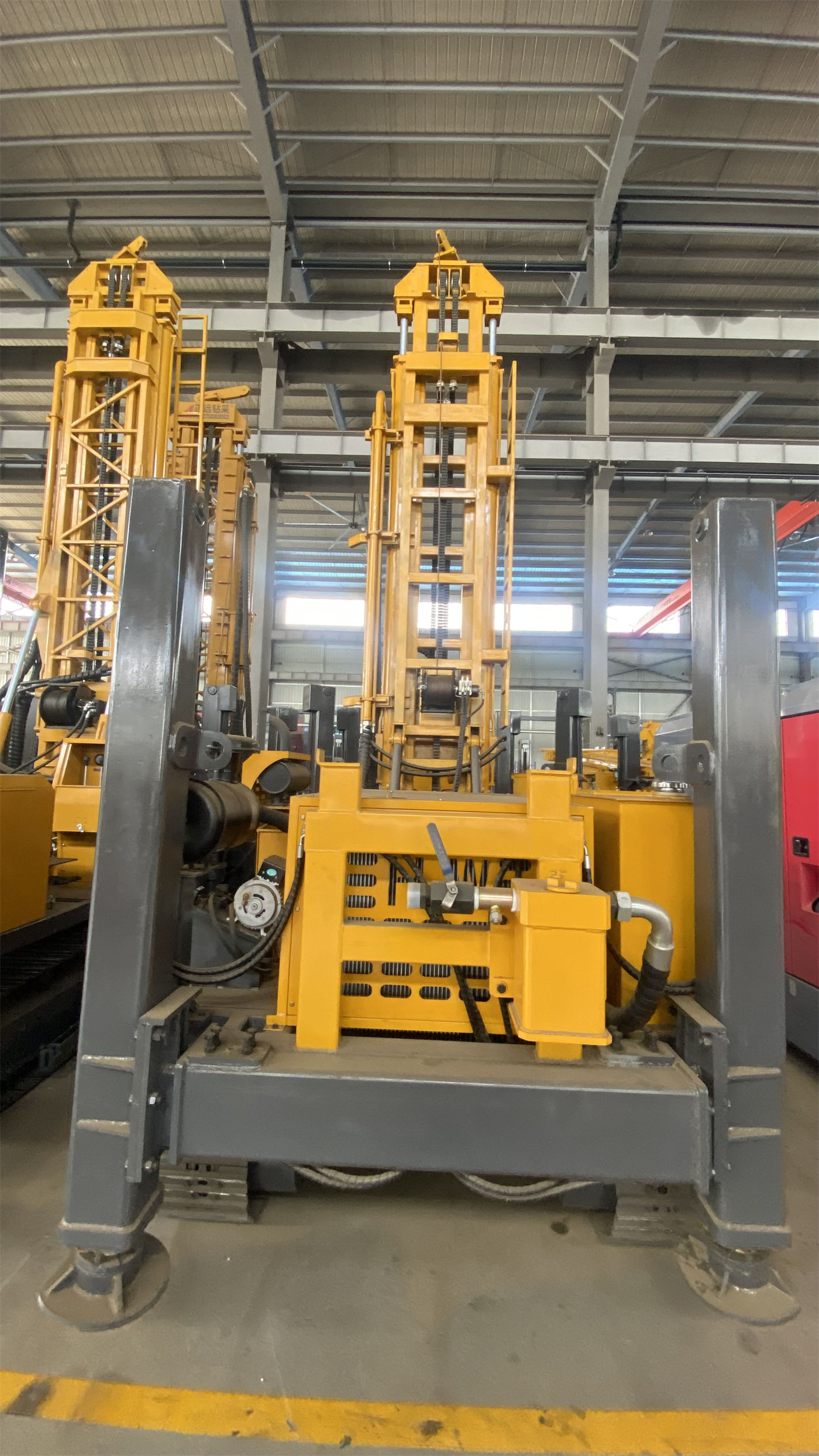

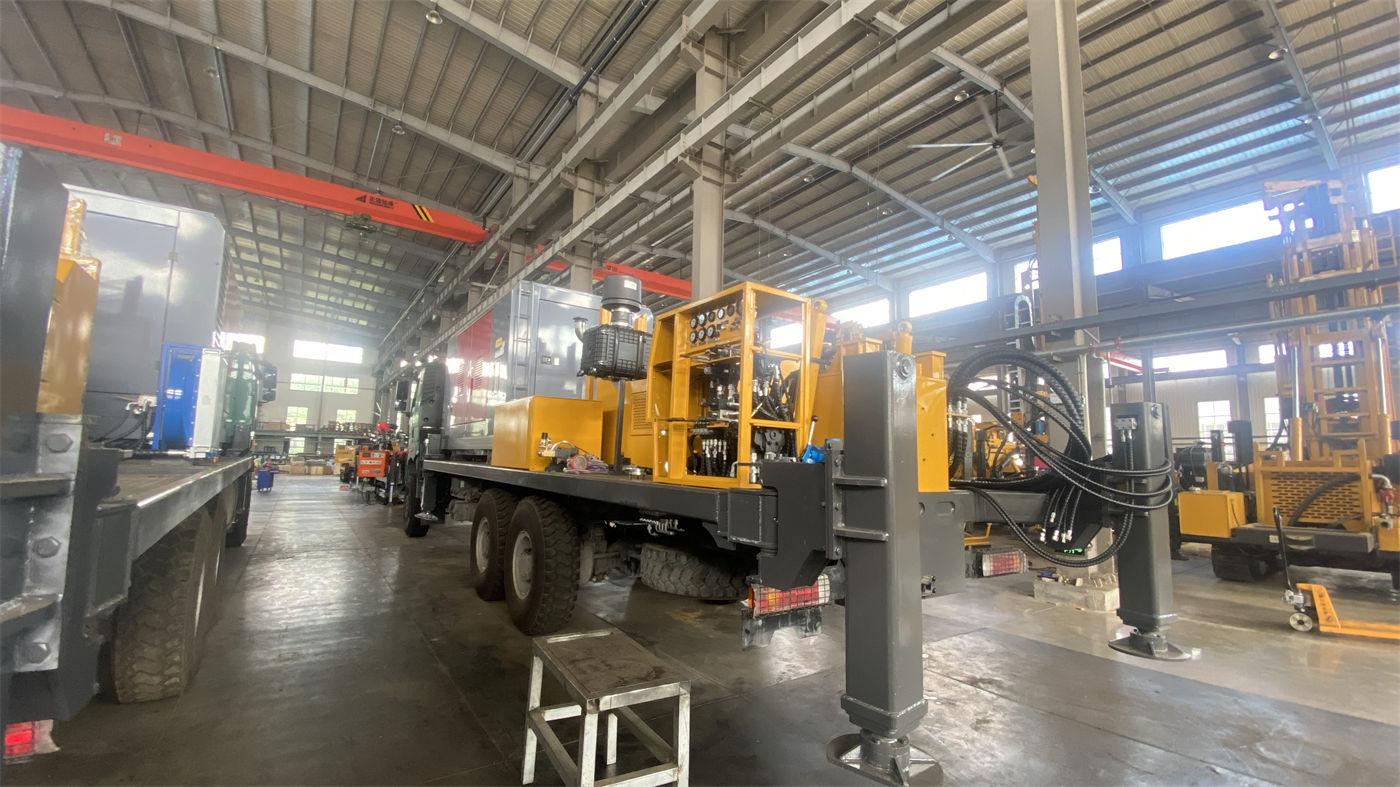

En la selección de perforadoras de pozos de agua, suele aparecer una forma de entender las cosas: si el proyecto tiene una necesidad de pozos profundos de nivel 600 m, se busca directamente el modelo con 600 m nominales; a la inversa, basta con comprar un equipo de nivel 600 m para pensar que se puede construir cada pozo a 600 m. Ninguna de estas dos cosas resiste un análisis riguroso. La profundidad máxima de perforación de 600 m en la información del WR600S de este sitio es una descripción del límite superior de capacidad del equipo, no un plan de construcción. La posibilidad de acercarse a esta profundidad en un proyecto real depende simultáneamente del diámetro de perforación, las condiciones de la formación, la ubicación del acuífero, la gestión de la sarta de perforación y la estructura de terminación del pozo.
La profundidad máxima de perforación describe el límite superior de capacidad del equipo
En la información del WR600S, la profundidad máxima de perforación de 600 m aparece junto al diámetro de perforación de 105–400 mm. Estos dos rangos no son parámetros independientes entre sí: cuanto mayor es el diámetro, aumentan el volumen de retorno de detritos en el pozo, la fricción de las herramientas de perforación y el caudal de aire o de bombeo requerido, y las condiciones para que se cumpla el límite de 600 m se vuelven más estrictas. Por lo tanto, 600 m se entiende mejor como el límite superior del rango de profundidad que se espera que cubra este equipo, y no como una profundidad final de construcción que deba alcanzarse por defecto.
El diseño hidrológico de un proyecto hidráulico o de abastecimiento de agua suele determinar la profundidad final del pozo a partir de la profundidad de enterramiento del acuífero, el requisito de caudal y el plan de tubería de pozo y tipo de bomba. Los parámetros del equipo solo sirven para confirmar si puede cubrir esa profundidad, y no pueden exigir a la inversa que «como el equipo es de nivel 600 m, cada pozo debe perforarse hasta 600 m».
El diámetro y la profundidad de perforación son un conjunto de restricciones que se cumplen simultáneamente
Los 105–400 mm que figuran en la información son un intervalo de diámetros bastante amplio, pero los dos extremos de un intervalo no sustentan en la misma medida el límite de 600 m, y también dependen de la formación. Avanzar en pozos profundos con diámetros pequeños en roca dura relativamente intacta no es lo mismo que hacerlo con diámetros grandes en capas de cobertura superiores más gruesas o en zonas de fractura y rotura, ya que la carga de rotación, la presión de retorno de detritos y los problemas de pared del pozo son completamente distintos.
- Diámetro pequeño, tramo de roca dura intacta: más adecuado para avanzar de forma continua con martillo de fondo (DTH), con una proporción de área de canal de retorno de detritos relativamente holgada.
- Diámetro grande, capa de cobertura o zona de fractura: destacan más la estabilidad de la pared del pozo y el volumen de retorno de detritos, por lo que hay que considerar primero el plan de entubación y limpieza del pozo.
- Profundidad de pozo sumada al diámetro amplificado: por cada tramo adicional perforado, se acumulan el peso de la sarta de perforación, la carga de las roscas y la fricción de la pared del pozo.
Por lo tanto, la misma cifra de 600 m, en condiciones de diámetro pequeño y roca dura y en condiciones de diámetro grande y capa de cobertura suelta, corresponde a formas de organización de la construcción muy diferentes.
La estructura de la formación determina la profundidad final real del pozo
La información clasifica las formaciones aplicables al WR600S en un grupo: roca dura relativamente intacta puede equiparse con martillo de fondo (DTH) de presión media y alta; las formaciones de roca meteorizada y de alternancia de dureza y blandura tienden a presentar avance rápido pero desprendimiento de bloques en la pared del pozo y reducción de diámetro; las capas de suelo, arcilla, arena y grava de cobertura admiten perforación rotativa con lodo; las zonas de fractura, rotura y fuga de aire propician desprendimiento de bloques, reducción de diámetro, fuga de aire e incluso agarrotamiento de la herramienta.
Estas clasificaciones implican que la posibilidad de que un pozo avance hasta una profundidad cercana al límite del equipo depende en gran medida de si el tramo superior del pozo se mantiene estable, de si el tramo medio presenta fugas de aire graves y de a qué profundidad aparece el acuífero principal. Si en la capa meteorizada superior ya se puede estabilizar el tramo del pozo con entubación, los problemas de pared en la fase profunda del pozo se reducirán en consecuencia; si en la zona de fractura se encuentra una fuga de aire evidente, debe evaluarse la situación de las fisuras y cavidades, en lugar de limitarse a aumentar la presión del compresor de aire.
La fuerza de elevación y la gestión de la sarta de perforación están directamente vinculadas a la profundidad del pozo
En la información del WR600S, la fuerza de elevación es de 35 T, la fuerza axial de 6 T, y se recomiendan diámetros de tubería de perforación de 89/102 mm y longitud de tubería de 6 m. La carga de extracción en operaciones de pozos profundos no es solo el peso propio de la tubería de perforación, sino que también incluye la fricción de la pared del pozo, el peso de la entubación y la resistencia adicional por reducción local de diámetro. Cuanto más profundo es el pozo, más evidente es la acumulación de estas cargas, y ahí radica el significado del margen que ofrecen las 35 T.
La información también menciona que, si la resistencia de extracción se vuelve anormal de repente, primero debe limpiarse el pozo y evaluarse la situación de la pared, evitando depender directamente de la fuerza máxima de elevación para forzar la solución. Esto no debe leerse como un truco operativo, sino como una restricción: la fuerza de elevación es el límite superior de capacidad del equipo, no una carga normal que cada pozo profundo pueda alcanzar sin problemas.
El diseño del diámetro está determinado por el caudal y la estructura del pozo
Al completar el pozo, el diámetro y la estructura del pozo deben determinarse según la superficie de riego, el caudal previsto, las dimensiones de la tubería de pozo y el tipo de bomba; para proyectos de extracción prolongada, también deben diseñarse razonablemente la tubería de pozo, la tubería filtrante y el tipo de bomba según el acuífero y el caudal. Todo esto figura en la información de este sitio y apunta a lo mismo: la profundidad final y el diámetro final del pozo son el resultado del diseño de terminación del pozo, no una simple aplicación de los parámetros del equipo.
Por lo tanto, cuando un proyecto utiliza un equipo de nivel 600 m, lo más razonable es determinar primero la ubicación del acuífero, el caudal previsto y la estructura del pozo, y luego usar los parámetros del equipo para verificar si puede cubrirlos, en lugar de suponer primero que 600 m es la profundidad objetivo y después ajustar los demás parámetros.
Juicios que la información puede sustentar y aspectos que deben confirmarse
| Información del proyecto | Juicio que la información puede sustentar | Aún debe confirmarse con el fabricante o el diseñador |
|---|---|---|
| Profundidad final del pozo | Profundidad máxima de perforación del equipo de 600 m, como límite superior del rango de cobertura | Profundidad real de enterramiento del acuífero y diseño de la profundidad final del pozo |
| Diámetro de perforación | El intervalo de diámetros admitido por la información es de 105–400 mm | Combinación de herramientas de perforación y equipamiento de retorno de detritos para el diámetro de pozo concreto |
| Segmentación de la formación | Roca dura, roca meteorizada, capa de cobertura, zona de fractura y acuífero tienen cada uno su dirección de tratamiento correspondiente | Columna estratigráfica real del proyecto y plan de estabilidad de la pared del pozo |
| Carga de extracción | Fuerza de elevación de 35 T, fuerza axial de 6 T | Estimación de la carga de la sarta de perforación para la profundidad y el diámetro reales del pozo |
| Cambio de proceso | Tanto la rotación con lodo como el martillo de fondo (DTH) tienen su ámbito de aplicación correspondiente | Profundidad de cambio y coincidencia con el caudal y la presión del compresor de aire correspondiente |
Lo que esta tabla quiere explicar es que la expresión «nivel 600 m» solo se sostiene en el plano de la capacidad del equipo. Para determinar si un pozo concreto debe y puede perforarse hasta cerca de 600 m, se necesitan datos hidrogeológicos y un diseño de terminación del pozo, no una simple comparación de parámetros de equipos.
Al seleccionar, la pregunta no es «¿puede llegar a 600 m?»
Las preguntas más cercanas a la realidad son dos: primera, si la profundidad final prevista del pozo cae dentro del rango de cobertura del equipo y qué diámetro se piensa utilizar a esa profundidad; segunda, si la segmentación de la formación y la ubicación del acuífero a esa profundidad requieren disposiciones específicas de entubación, revestimiento o cambio de proceso. Los 600 m, 105–400 mm, 35 T de fuerza de elevación, par dual de 12000/6000 N·m, presión de trabajo de 1.2–3.5 MPa y consumo de aire de 16–55 m³/min del WR600S son parámetros que se limitan mutuamente en el mismo equipo y no deben fragmentarse en comparaciones puntuales.
Si el proyecto solo necesita pozos de profundidad media de 300–400 m, usar un equipo de nivel 600 m no es necesariamente una elección errónea, pero tampoco significa que cada pozo deba organizarse para una construcción de 600 m. Ver por separado la profundidad máxima de perforación y la profundidad final real es la premisa para leer correctamente la información de selección.
