Los problemas que surgen durante la llegada de la tubería de perforación de muestreo de circulación inversa generalmente no están en el cuerpo del tubo, sino en interfaces que no coinciden: la rosca no es del mismo sistema que la herramienta de perforación existente, el extremo de salida de la cabeza motriz no conecta, las especificaciones del martillo RC no coinciden con el canal del tubo interior de la tubería de perforación, o la combinación de longitudes de tubería no se alinea con la profundidad objetivo del pozo y la carrera de la torre. Si estos problemas se detectan antes del envío, solo implican modificar el pedido; si se detectan después de la llegada, se convierten en espera de piezas, devoluciones y tiempo de inactividad. A continuación, con el objetivo de "qué información de interfaz debe reunirse antes de la llegada", se desglosa elemento por elemento lo que debe verificarse, y se explica la correspondencia tomando como referencia la información pública de la tubería de doble pared de circulación inversa Φ114.
Primero, distinguir a qué segmentos se refiere "interfaz" en este sistema
La tubería de perforación de circulación inversa no es un tubo aislado; debe conectarse por arriba y por abajo con la cabeza motriz, el martillo RC o la herramienta de fondo, y además tiene un canal independiente de retorno de muestra en su interior. La llamada información de interfaz se ubica al menos en los siguientes cinco segmentos:
- El sistema de rosca entre tubería y tubería, y entre tubería y herramienta de fondo;
- La forma de conexión entre el extremo superior de la tubería y el extremo de salida de la cabeza motriz de la perforadora;
- Las especificaciones del martillo RC y su relación de compatibilidad con el canal del tubo interior de la tubería;
- La combinación entre la longitud unitaria, el número total de tubos y la profundidad objetivo del pozo y la carrera de la torre;
- Si el sistema de perforación existente en su conjunto tiene roscas, diámetros de tubo y accesorios unificados.
Si falta información en cualquiera de estos cinco segmentos, es difícil determinar antes de la llegada si el conjunto completo de herramientas de circulación inversa podrá conectarse y funcionar sin problemas. La documentación pública ofrece opciones claras para algunos de ellos, mientras que para otros exige confirmación adicional según la configuración en sitio.
Sistema de rosca: la documentación da opciones, pero las opciones no equivalen al conjunto en sitio

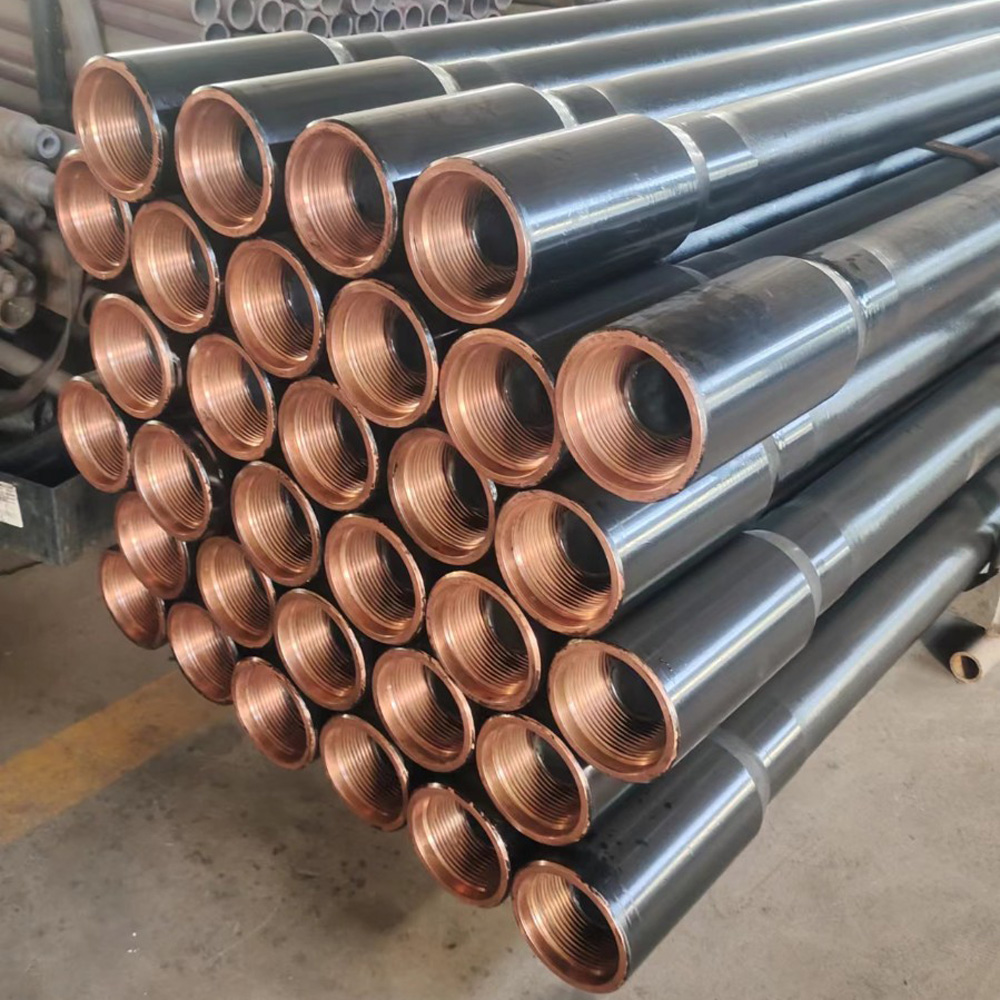

La documentación pública de la tubería de doble pared de circulación inversa Φ114 indica que la rosca de conexión puede ser Remet, Metzke, FH o IF. Estas cuatro son opciones disponibles en el momento de la compra, no interfaces universales que "cualquiera sirva". Al realizar el pedido real, la propia documentación también señala: debe confirmarse la especificación de rosca concreta según la perforadora, la cabeza motriz, el martillo RC y el sistema de perforación existente.
Lo que debe verificarse antes de la llegada no es "qué rosca elegimos", sino "qué rosca tiene el conjunto que ya se usa en sitio". En concreto:
- El sistema de rosca utilizado en las tuberías, acoplamientos y adaptadores existentes;
- El sistema de rosca de conexión entre el extremo superior del martillo RC y la tubería;
- Si el extremo de salida de la cabeza motriz requiere un adaptador, y la forma de rosca de dicho adaptador.
Si en sitio se mezclan herramientas de diferentes sistemas, es especialmente importante confirmar qué extremo se toma como referencia. La documentación no proporciona una lista de piezas de conversión entre diferentes sistemas de rosca; esta parte debe confirmarse por separado con el fabricante y con el responsable de gestión de herramientas en sitio, y no debe asumirse que las cuatro roscas son intercambiables en campo.

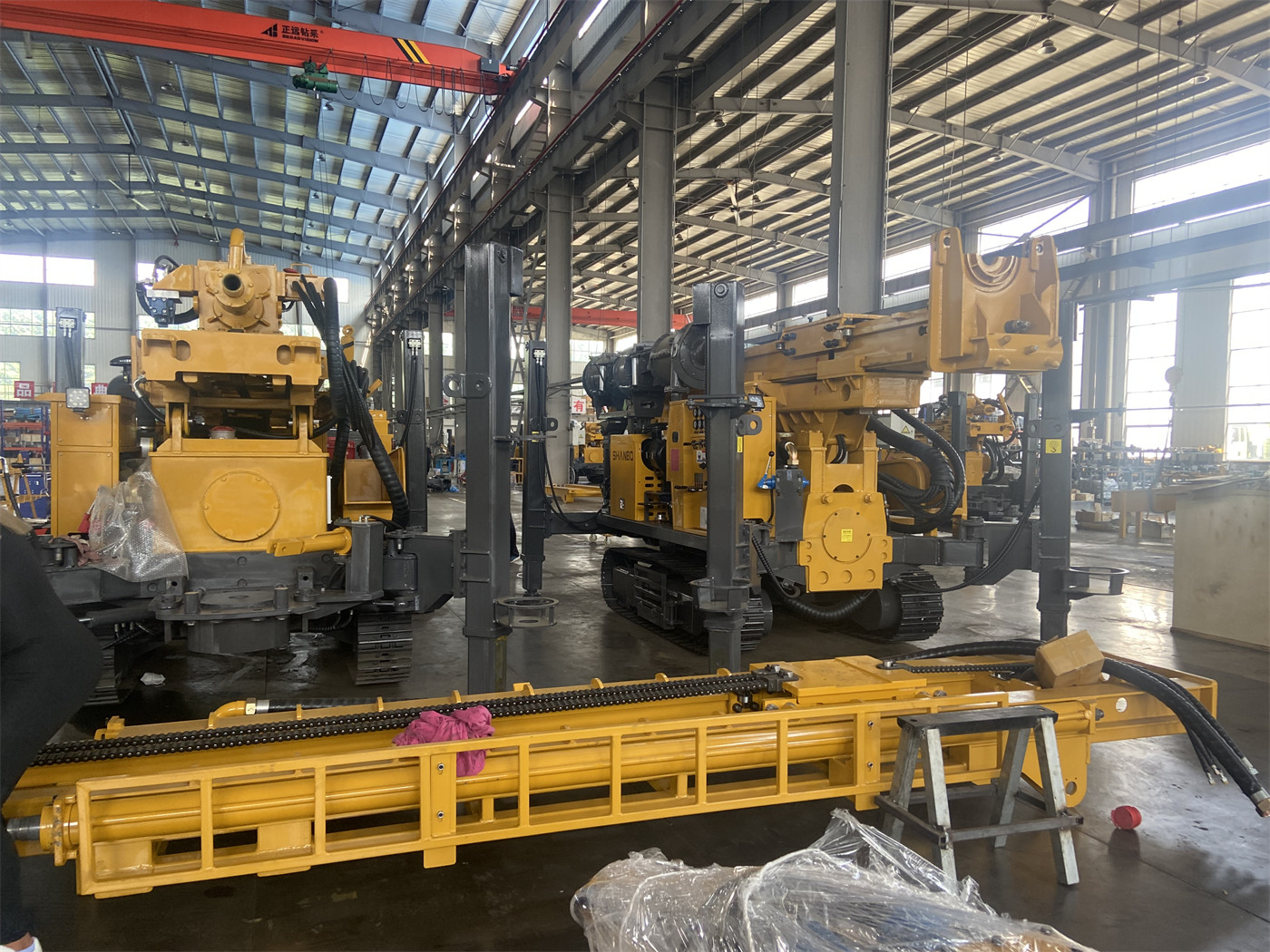

Perforadora y cabeza motriz: primero confirmar si el extremo de salida puede conectarse

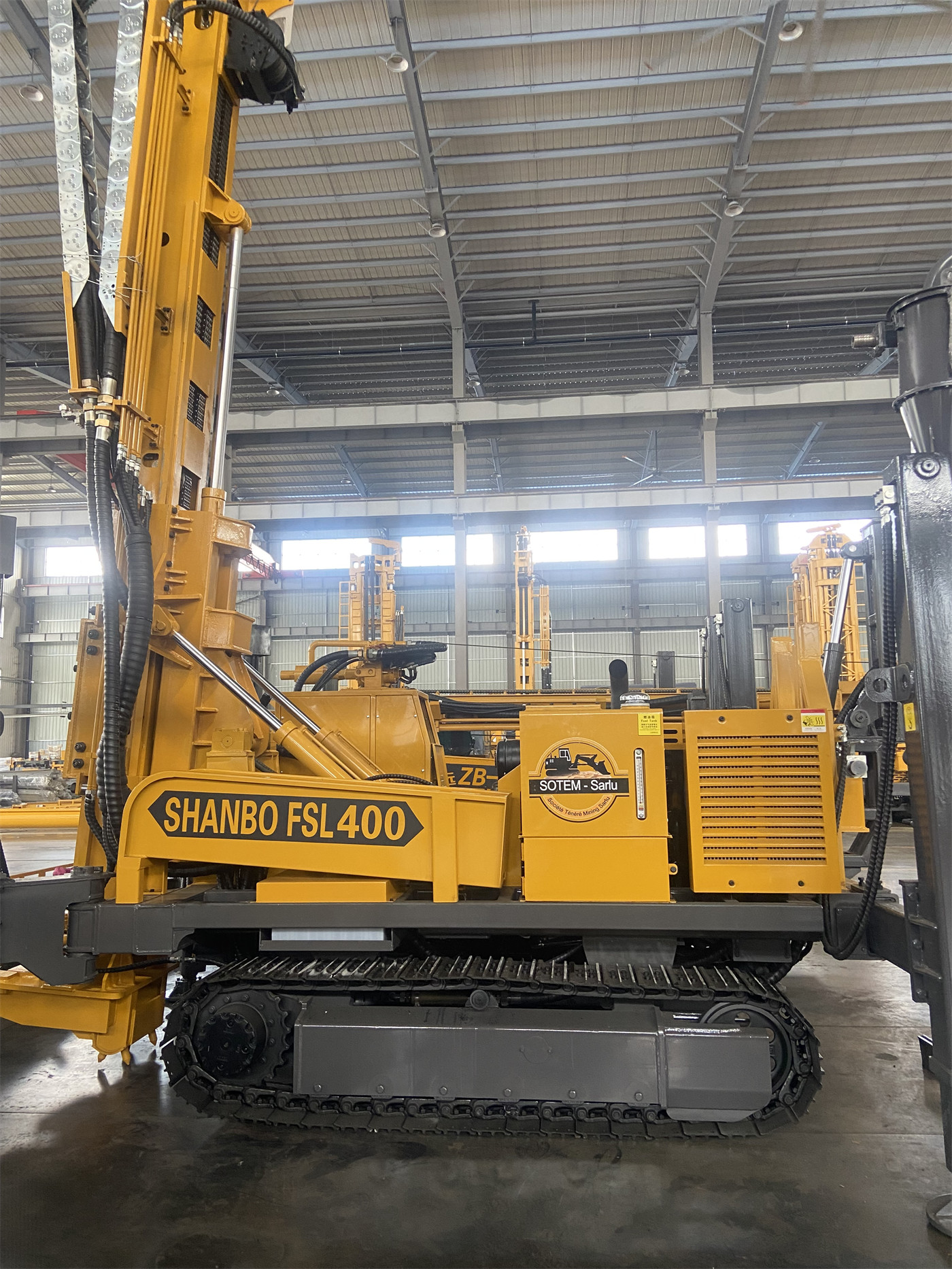

La interfaz entre la tubería y la perforadora se encuentra en el extremo de salida de la cabeza motriz. La documentación pública, en las instrucciones de selección, requiere proporcionar el modelo de la perforadora, uno de cuyos propósitos es confirmar este extremo. La información que debe resolverse de antemano incluye:
- El modelo de la perforadora y la forma de conexión del extremo de salida de la cabeza motriz;
- Si se necesita un adaptador entre la cabeza motriz y el extremo superior de la tubería;
- Si el orificio pasante o canal central de la cabeza motriz es compatible con el canal de retorno de muestra del tubo interior de la tubería de doble pared.
El último punto se pasa por alto con facilidad. La tubería de doble pared forma, mediante el tubo exterior y el tubo interior, un canal independiente de flujo de aire y recuperación de detritos; la muestra retorna a la superficie por el tubo interior. Si este extremo de la cabeza motriz no tiene el canal o la interfaz correspondiente, la ruta de retorno de muestra por el tubo interior no podrá conectarse en el lado de superficie. La documentación no detalla los requisitos específicos del canal central de la cabeza motriz; esta es una condición de interfaz que debe verificarse con el fabricante de la perforadora o el proveedor del equipo.
Especificaciones del martillo RC: una relación de compatibilidad con el canal del tubo interior
La documentación incluye las especificaciones del martillo RC como una de las informaciones que deben proporcionarse en la compra, y señala que la tubería de doble pared es adecuada para sistemas de perforación de circulación inversa RC. La relación entre el martillo RC y la tubería no se limita a si la rosca puede enroscarse, sino que también incluye la compatibilidad entre las especificaciones del cuerpo del martillo y el canal del tubo interior de la tubería. Debe confirmarse antes de la llegada:
- El modelo y las especificaciones del martillo RC, y su rosca de conexión superior;
- La relación de compatibilidad dimensional entre el martillo RC y el canal del tubo interior de la tubería;
- La relación espacial entre el diámetro del tubo exterior de la tubería, el diámetro exterior del martillo RC y el diámetro del pozo.
El diámetro del tubo exterior de la tubería Φ114 es de 114 mm, el espesor de pared de 8–10 mm, y el tubo interior es de material resistente al desgaste. La documentación no proporciona el valor específico del diámetro interior del tubo interior, ni una tabla de compatibilidad con martillos RC de diversas especificaciones. Por lo tanto, "si este martillo RC puede equiparse con la tubería Φ114" no puede inferirse solo por el diámetro exterior; debe confirmarse elemento por elemento con el fabricante según las especificaciones del martillo RC y la interfaz del tubo interior de la tubería.
Combinación de longitudes: las opciones de 1500–9500 mm deben aplicarse a la profundidad del pozo y la carrera de la torre
El rango de longitud de este modelo de tubería es de 1500–9500 mm. Este rango indica que la longitud unitaria puede seleccionarse según el proyecto, pero no indica que una combinación de longitudes determinada sea adecuada para una profundidad de pozo específica. Antes de la llegada, debe verificarse la longitud junto con las siguientes condiciones:
- La profundidad objetivo del pozo y el número total estimado de tuberías;
- La carrera de la torre de la perforadora o la longitud de avance por vez, y el espacio de operación para conectar y desconectar tuberías;
- Las restricciones sobre la longitud unitaria impuestas por el transporte y el almacenamiento en sitio;
- Si la altura entre la boca del pozo y la cabeza motriz permite conectar y desconectar sin problemas la longitud unitaria seleccionada.
La documentación solo proporciona el rango de longitud, no una relación recomendada entre longitud unitaria y profundidad del pozo, ni explica el impacto de diferentes combinaciones de longitud en la eficiencia de perforación. Esta parte debe calcularse por separado según la profundidad del pozo del proyecto y los parámetros de la torre de la perforadora. Interpretar directamente "rango amplio" como "adecuado para cualquier profundidad de pozo" ocultaría las restricciones reales entre la combinación de longitudes y la operación en sitio.
Sistema de perforación existente: la uniformidad merece verificarse antes que los parámetros individuales
En las instrucciones de selección, la documentación enumera "sistema de perforación existente" junto con el modelo de perforadora, las especificaciones del martillo RC, la longitud de tubería, el tipo de rosca, la profundidad objetivo del pozo y la información de las formaciones principales. La razón es que la tubería de circulación inversa debe ensamblarse con las herramientas existentes formando un conjunto: si las roscas y los diámetros de tubo de acoplamientos, adaptadores, estabilizadores u otras herramientas de fondo no son compatibles con la nueva tubería, por muy adecuados que sean los parámetros de una tubería individual, no podrá armarse una sarta de perforación completa.
Antes de la llegada, se recomienda organizar la información de las herramientas existentes en el siguiente orden:
- Enumerar cada herramienta conectada directamente a la tubería y su sistema de rosca;
- Marcar qué piezas son nuevas y cuáles se reutilizan;
- Confirmar si los adaptadores reutilizados pueden cubrir las diferencias de rosca entre los extremos nuevo y viejo;
- Verificar junto con las herramientas existentes el diámetro exterior del tubo y el espesor de pared, para evitar mezclar en una misma sarta tubos con diferencias excesivas.
La documentación no proporciona una lista de especificaciones de adaptadores o accesorios, ni explica las restricciones al mezclar diferentes cuerpos de tubo. Esta parte solo puede resolverse elemento por elemento entre el registro de herramientas y la confirmación del fabricante.
Lista de verificación de información de interfaz
Reuniendo lo anterior en una lista organizada por objeto, para facilitar marcar o anotar "pendiente de confirmar" elemento por elemento antes de la cotización y el envío.
| Objeto de verificación | Información que debe resolverse | Base o vacío en la documentación |
|---|---|---|
| Rosca de la tubería | Sistema de rosca realmente utilizado por las herramientas en sitio; a cuál de Remet, Metzke, FH o IF corresponde | La documentación ofrece cuatro opciones y requiere confirmación según la perforadora, la cabeza motriz, el martillo RC y las herramientas existentes |
| Perforadora/cabeza motriz | Forma de conexión del extremo de salida de la cabeza motriz; si se necesita adaptador; si el canal central puede conectarse al retorno de muestra del tubo interior | La documentación requiere el modelo de la perforadora; la interfaz específica del extremo de la cabeza motriz no se detalla |
| Martillo RC | Especificaciones del cuerpo del martillo y rosca superior; relación de compatibilidad con el canal del tubo interior | La documentación requiere las especificaciones del martillo RC; no proporciona tabla de compatibilidad ni el diámetro interior específico del tubo interior |
| Combinación de longitudes | Compatibilidad entre longitud unitaria, número total de tubos y profundidad del pozo, carrera de la torre y condiciones de transporte | La documentación proporciona el rango de 1500–9500 mm, pero no una combinación recomendada |
| Sistema de perforación existente | Uniformidad de roscas y diámetros de tubo de accesorios como adaptadores y acoplamientos | La documentación requiere información de las herramientas existentes; no proporciona lista de accesorios |
Qué información ya está clara en la documentación y qué debe confirmarse por separado
Las partes ya claras en la documentación pública incluyen: diámetro del tubo exterior de 114 mm, espesor de pared de 8–10 mm, rango de longitud de 1500–9500 mm, cuatro sistemas de rosca opcionales, estructura de doble pared (tubo exterior de acero aleado de alta resistencia más tubo interior resistente al desgaste), y su aplicabilidad al muestreo de circulación inversa RC en exploración minera, muestreo de mineral y perforación geológica. La documentación también indica que, al realizar el pedido real, debe confirmarse la especificación de rosca concreta según la perforadora, la cabeza motriz, el martillo RC y el sistema de perforación existente.
Las partes no incluidas en la documentación y que requieren confirmación adicional incluyen: el diámetro interior específico del tubo interior; la tabla de compatibilidad con martillos RC de diversas especificaciones; los requisitos de interfaz del canal central de la cabeza motriz; las especificaciones de piezas de conversión entre diferentes sistemas de rosca; la combinación recomendada de longitud unitaria y profundidad del pozo; y el impacto de diferentes configuraciones de perforadora, profundidades de pozo y condiciones de formación en el rendimiento real y la vida útil de la tubería. Estos vacíos no impiden tomar la información de interfaz como línea principal de verificación antes de la llegada, pero implican que no puede completarse el juicio de compatibilidad de todo el conjunto de herramientas solo con el modelo y la tabla de parámetros.
Si las condiciones en sitio aún no están completas, un enfoque operativo es: primero reunir en una página el modelo de la perforadora, la forma del extremo de salida de la cabeza motriz, las especificaciones del martillo RC, el sistema de rosca de las herramientas existentes y la profundidad objetivo del pozo, y luego contrastar con las roscas opcionales y el rango de longitud de la documentación, marcando elemento por elemento "confirmado" o "pendiente de confirmación por el fabricante". Antes de que los elementos "pendiente de confirmar" lleguen a cero, no conviene programar la llegada de la tubería demasiado cerca del inicio de la perforación.
