Los barrenos para voladura en bancos de cantera y los barrenos de excavación de galerías mineras, en su mayoría, se encuentran en roca de dureza media a dura. Este tipo de barrenos se perforan con un martillo de fondo combinado con una perforadora; el martillo en sí es solo un componente de ejecución: si el diámetro no coincide, la broca no entra; si el suministro de aire es insuficiente, el pistón no logra el ritmo; si la rotación y el empuje de la perforadora no coinciden, el martillo tampoco puede rendir al máximo. Este artículo toma como ejemplo la información pública del martillo de fondo 55A y desglosa una por una las cuatro condiciones de compatibilidad, explicando qué parámetro corresponde a qué requisito y qué condiciones no están escritas en la documentación y deben confirmarse por separado.
Primero el diámetro de perforación: 85–185 mm cubre la sección de la broca
El diámetro de perforación aplicable del 55A está indicado como 85–185 mm. Este rango restringe el diámetro exterior de la broca, no el diámetro exterior de la barra ni el modelo de la perforadora. Solo si los diámetros de los barrenos de banco comunes en canteras y los barrenos de voladura en minas caen dentro de este intervalo, se puede considerar el uso de este modelo; fuera del intervalo, la relación de holgura entre el martillo, la broca y la pared del barreno cambia y no se puede aplicar directamente.
En la configuración real también hay que considerar el diámetro junto con la profundidad del barreno. En la documentación, la profundidad de perforación está escrita como 200, pero no se especifica la unidad. Este valor no debe completarse por cuenta propia como metros o centímetros, ni usarse para juzgar para qué profundidad es adecuado. Es necesario confirmar con el fabricante la unidad y si este valor corresponde a la profundidad de avance de una sola barra, la profundidad de trabajo de una sola pasada del martillo u otro criterio.

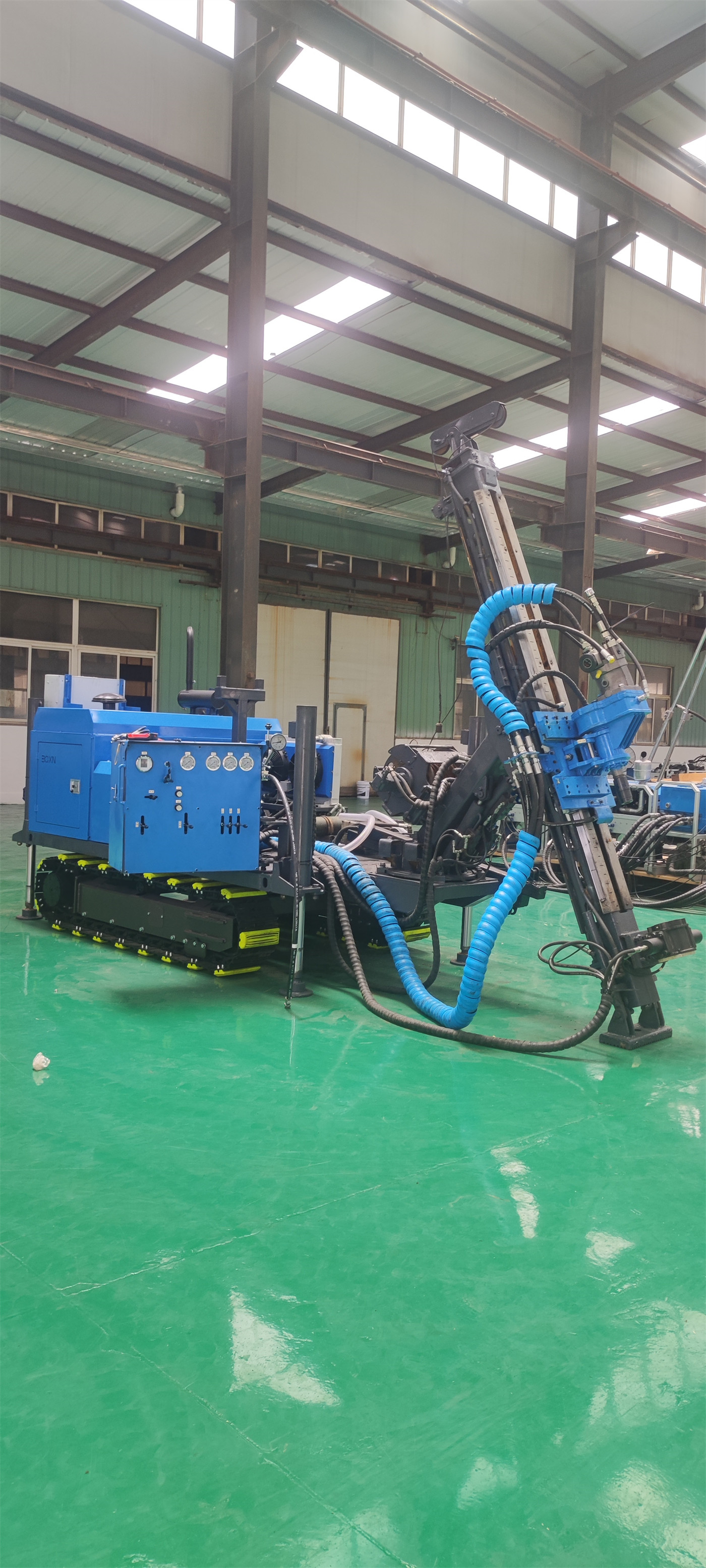

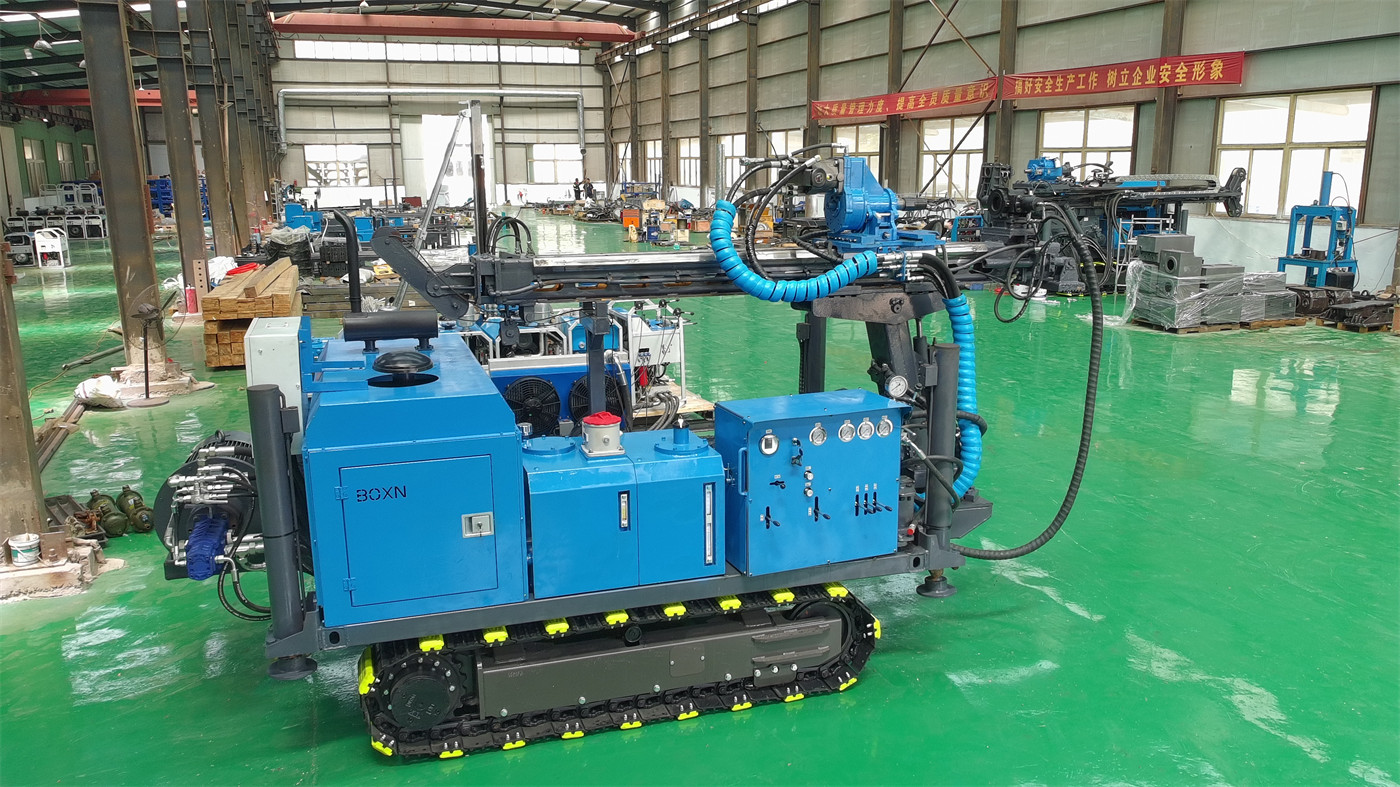

El lado de la perforadora: se puede combinar con perforadoras de fondo o de pozos de agua, pero hay que ver las interfaces
La documentación indica que el 55A puede usarse en combinación con perforadoras de fondo, perforadoras de pozos de agua y otros equipos. Esta frase se refiere a la categoría de equipos compatibles, no significa que cualquier perforadora de fondo o de pozos de agua pueda conectarse directamente. Hay que verificar si la velocidad de salida del cabezal rotatorio de la perforadora está dentro del rango que el martillo puede soportar, si la fuerza de empuje y de elevación son suficientes para manejar todo el conjunto de perforación, y si las especificaciones de la interfaz de la línea de aire en la perforadora coinciden con la entrada de aire del martillo. Estas son condiciones a nivel de interfaz que no se detallan en la documentación y deben confirmarse por separado durante la selección.
Compresor de aire: la presión y el caudal son la premisa para que el martillo logre el ritmo
El martillo de fondo se acciona mediante aire comprimido que impulsa el pistón interno en un movimiento alternativo de alta frecuencia contra la broca. En la documentación del 55A, la energía de impacto está escrita como 180–220 y la frecuencia de impacto como 18–22, sin unidades especificadas en ninguno de los dos casos. La documentación original no proporciona valores específicos de presión de trabajo y caudal requeridos, por lo que no se puede deducir la especificación del compresor a partir de estos dos números. Lo que se puede afirmar es que: si la presión de suministro de aire y el caudal son insuficientes, el ritmo de impacto del pistón se verá afectado; el manual de uso también menciona que se debe mantener un suministro de aire estable. En la etapa de selección, es necesario verificar uno por uno la presión de trabajo y el caudal del compresor con los requisitos de compatibilidad proporcionados por el fabricante del martillo, en lugar de mirar solo la perforadora.

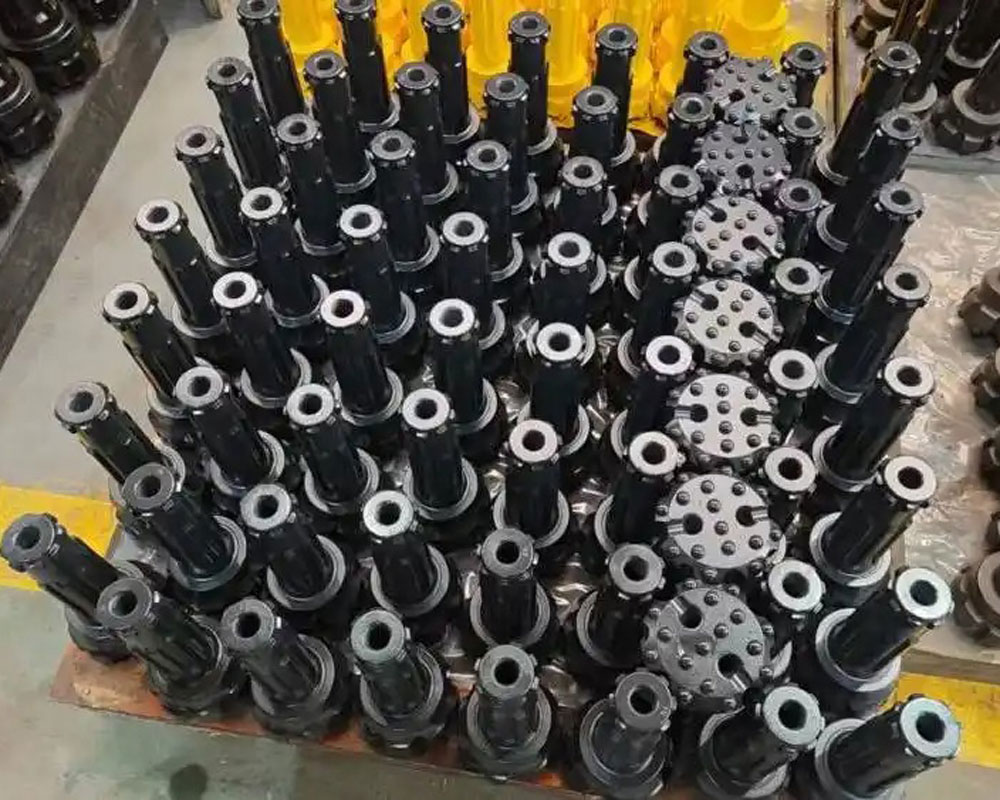

Broca y barra: las especificaciones deben definirse junto con el diámetro de perforación y la interfaz del martillo
La documentación enumera las especificaciones de broca y barra como elementos a confirmar durante la selección de compatibilidad. El diámetro de la broca debe estar dentro del rango de 85–185 mm y coincidir con el diámetro objetivo; la especificación de la barra debe coincidir con el sistema de rotación de la perforadora y el extremo de conexión del martillo. Estos dos elementos no tienen tablas de dimensiones específicas en la documentación y son parte de lo que debe confirmarse con el fabricante según la configuración real del proyecto.
Qué característica corresponde a qué requisito
- Estructura resistente al desgaste: la documentación enfatiza que es adecuada para entornos de perforación de alta frecuencia y alta carga en minas y canteras. Esto corresponde a la gestión del desgaste del cuerpo del martillo y las partes de conexión durante la construcción continua, lo que no equivale a libre de mantenimiento; el manual de uso requiere inspecciones periódicas del desgaste del martillo, la broca y las partes de conexión.
- Cobertura de diámetro de 85–185 mm: corresponde a diversas necesidades de perforación en minas, ingeniería y pozos de agua, pero cada proyecto específico aún debe confirmarse según su propio diámetro, profundidad y formación rocosa.
- Rotura de roca por impacto de alta frecuencia: corresponde a formaciones de roca de dureza media a dura. La documentación también indica que la eficiencia real de perforación se ve afectada por la dureza de la formación, el diámetro del barreno, la presión de suministro de aire, el caudal, el desgaste de la broca y el método de operación; estos factores no están incluidos en los parámetros individuales del martillo.
Límites de aplicación y vacíos en la documentación
Según la documentación verificada, el ámbito de aplicación del 55A está indicado para escenarios de perforación de ingeniería como minas, canteras, apertura de caminos y perforación de pozos de agua. Esto no significa que sea igualmente aplicable en todas las condiciones de roca dura, ni que solo porque el diámetro esté dentro del rango se pueda perforar directamente. Los cuatro valores originales de profundidad de perforación, velocidad de perforación, energía de impacto y frecuencia de impacto no tienen unidades especificadas y no pueden usarse como indicadores de ingeniería directamente convertibles. Durante la selección, se deben enumerar en una lista de verificación el modelo de perforadora, el diámetro objetivo, la profundidad del barreno, la dureza de la formación, la especificación de la barra, la especificación de la broca y la presión de trabajo y el caudal del compresor; si falta un elemento, se confirma con el fabricante o el responsable técnico en sitio.
Una lista de verificación de compatibilidad práctica
| Elemento de verificación | Base proporcionada por la documentación del 55A | Requiere confirmación adicional |
|---|---|---|
| Diámetro objetivo | Aplicable de 85–185 mm | Si la profundidad del barreno y la dureza de la formación coinciden con la broca seleccionada |
| Perforadora compatible | Compatible con perforadoras de fondo y de pozos de agua | Velocidad del cabezal rotatorio, fuerza de empuje y elevación, especificaciones de la interfaz de la línea de aire |
| Compresor de aire | Accionado por aire comprimido, requiere suministro estable | Requisitos específicos de presión de trabajo y caudal |
| Broca y barra | Enumeradas como elementos a confirmar en la selección de compatibilidad | Dimensiones específicas y método de conexión |
| Capacidad de profundidad | Profundidad de perforación escrita como 200, sin unidad | Unidad y criterio de aplicación |
La función de esta tabla no es dar conclusiones, sino trasladar la discusión de selección de "si el martillo en sí es adecuado" a "si el conjunto de condiciones de compatibilidad está completo". Si cualquiera de los cuatro elementos —diámetro de perforación, perforadora, compresor de aire, broca y barra— no coincide, por muy adecuados que sean los parámetros del martillo, no podrá trabajar de manera estable dentro del barreno. Las partes no cubiertas por la documentación deben confirmarse con el fabricante elemento por elemento según la tabla anterior antes de decidir.
