Los anclajes de talud, la preperforación de cimentaciones y los barrenos de banco en canteras son operaciones que, desde la perspectiva de un equipo de perforación de pozos de agua, también se llaman "perforar", pero sus requisitos de capacidad del equipo no están en la misma línea que la perforación de pozos de agua. El objetivo operativo de los pozos poco profundos en roca dura de ingeniería suele ser perforar un agujero de menos de unas decenas de metros a través de la roca según la posición, dirección y diámetro de diseño, y luego retirarse, mientras que el objetivo de la perforación de pozos de agua es llegar al acuífero, completar el pozo y garantizar el caudal. Con objetivos diferentes, las capacidades que el equipo debe priorizar también son diferentes. Este artículo toma como referencia la información pública del DTH30C de este sitio para explicar en qué puntos concretos se manifiestan las diferencias de enfoque entre ambos tipos de operaciones.
Primero, aclarar los criterios de éxito de cada tipo de operación
El criterio de éxito de la perforación de pozos de agua se puede desglosar en cuatro aspectos: alcanzar la profundidad prevista del acuífero, lograr el diámetro de pozo requerido para la completación, mantener el pozo estable para poder entubar y satisfacer el objetivo de suministro de agua. En torno a estos cuatro aspectos, las capacidades de un taladro para pozos de agua suelen evaluarse primero por la profundidad máxima de perforación, la fuerza de elevación, el par de rotación y la capacidad de la bomba de lodo o del compresor de aire.
El criterio de éxito de los pozos poco profundos en roca dura de ingeniería no es alcanzar una profundidad determinada, sino perforar el agujero según los parámetros de diseño, atravesar la roca, controlar la desviación de posición y dirección, y que el equipo pueda cambiar de agujero de forma continua. Tomando el DTH30C como ejemplo, los datos indican una profundidad máxima de perforación de 30 m, un diámetro de perforación de 76–280 mm, un par de rotación máximo de 3500 N·m y una dureza de roca aplicable de aproximadamente f = 8–24; este conjunto de valores describe un equipo de ingeniería orientado a pozos poco profundos y rocas de dureza media-alta. Su capacidad no radica en perforar más profundo, sino en realizar pozos poco profundos según diseño en roca dura.
En profundidad y diámetro, los enfoques de ambos equipos son diferentes
Las capacidades de un taladro para pozos de agua se desarrollan en torno a la profundidad de perforación como eje principal. Los valores clave de un equipo de 300 m o 500 m son la profundidad máxima de perforación, y la fuerza de elevación, la longitud de las barras, la altura de la torre, etc., se configuran para llevar la sarta de perforación a esa profundidad. El rango de diámetros suele ser amplio, pero los diámetros grandes suelen aparecer en el tramo superior, mientras que en profundidad tienden a reducirse.
El DTH30C está posicionado en el rango de 30 m, y el diámetro de 76–280 mm se mantiene aproximadamente disponible en toda la profundidad del pozo. La diferencia de enfoque radica en que su capacidad no se mide por "hasta qué profundidad puede llegar", sino por "qué tamaño de pozo poco profundo puede perforar en roca dura". Para operaciones como anclajes de talud, anclajes de cable o preperforación de cimentaciones, donde la profundidad suele ser de veinte o treinta metros pero se requiere atravesar roca dura, una profundidad de 30 m es suficiente; para pozos de agua de más de 200 m o 300 m, esa cifra de profundidad ya queda fuera de su alcance.
El par de rotación limita la perforación efectiva en tramos de roca dura
En la perforación de roca dura, el par de rotación debe superar la resistencia de corte del trépano en la roca y la carga adicional del martillo de fondo. El par de rotación máximo del DTH30C indicado en los datos es de 3500 N·m, correspondiente a los requisitos de perforación en rocas de dureza media-alta con diámetros de 76–280 mm. En obras con puntos de perforación dispersos y gran variación de dureza de roca, un par insuficiente se manifiesta como un aumento continuo de la resistencia a la rotación, saltos del trépano y estancamiento del avance en el fondo del barreno.
La lógica de configuración del par en los taladros para pozos de agua es diferente. En el rango de profundidad de 200–500 m, la rotación debe superar simultáneamente la fricción del peso de la sarta, la resistencia de la pared del pozo y la resistencia de corte de la roca; el valor del par se deduce más bien a partir de la profundidad y el diámetro del pozo, no de la dureza de una sola capa de roca. Cuando los valores de par de ambos parecen cercanos, no están gestionando lo mismo.
El método de evacuación de detritos determina condiciones auxiliares diferentes
El DTH30C utiliza perforación con martillo de fondo, donde el aire comprimido impulsa simultáneamente el martillo y evacua los detritos; el consumo de aire de referencia en los datos es de aproximadamente 8 m³/min (el material original indica 8 m²/min; este artículo lo interpreta como m³/min según la unidad habitual de caudal de aire comprimido, y debe confirmarse con la documentación técnica oficial). El equipo auxiliar principal de la perforación con martillo de fondo es el compresor de aire y el martillo, no el sistema de lodo.
Los taladros convencionales para pozos de agua suelen utilizar circulación directa o inversa de lodo en capas de cobertura y acuíferos; la estabilidad de la pared del pozo, el retorno de detritos y la presión en el pozo dependen del sistema de lodo, con bombas de lodo, piscinas de lodo y equipos de control de sólidos como auxiliares. Los materiales que deben transportar ambos tipos de equipos son diferentes, y la organización del sitio también. Un taladro para pozos de agua puede cambiar a martillo DTH en tramos de roca dura, pero la base de todo el proceso sigue siendo la circulación de lodo; una perforadora DTH de ingeniería como el DTH30C se organiza en torno al aire comprimido desde su entrada en obra, sin espacio para un sistema de lodo.
La organización del trabajo responde a eventos diferentes
El ritmo de la perforación de pozos de agua sigue todos los pasos de un pozo: inicio, entubado, cambio de capa, terminación, instalación de bomba y prueba de bombeo. Un equipo permanece en un emplazamiento durante días.

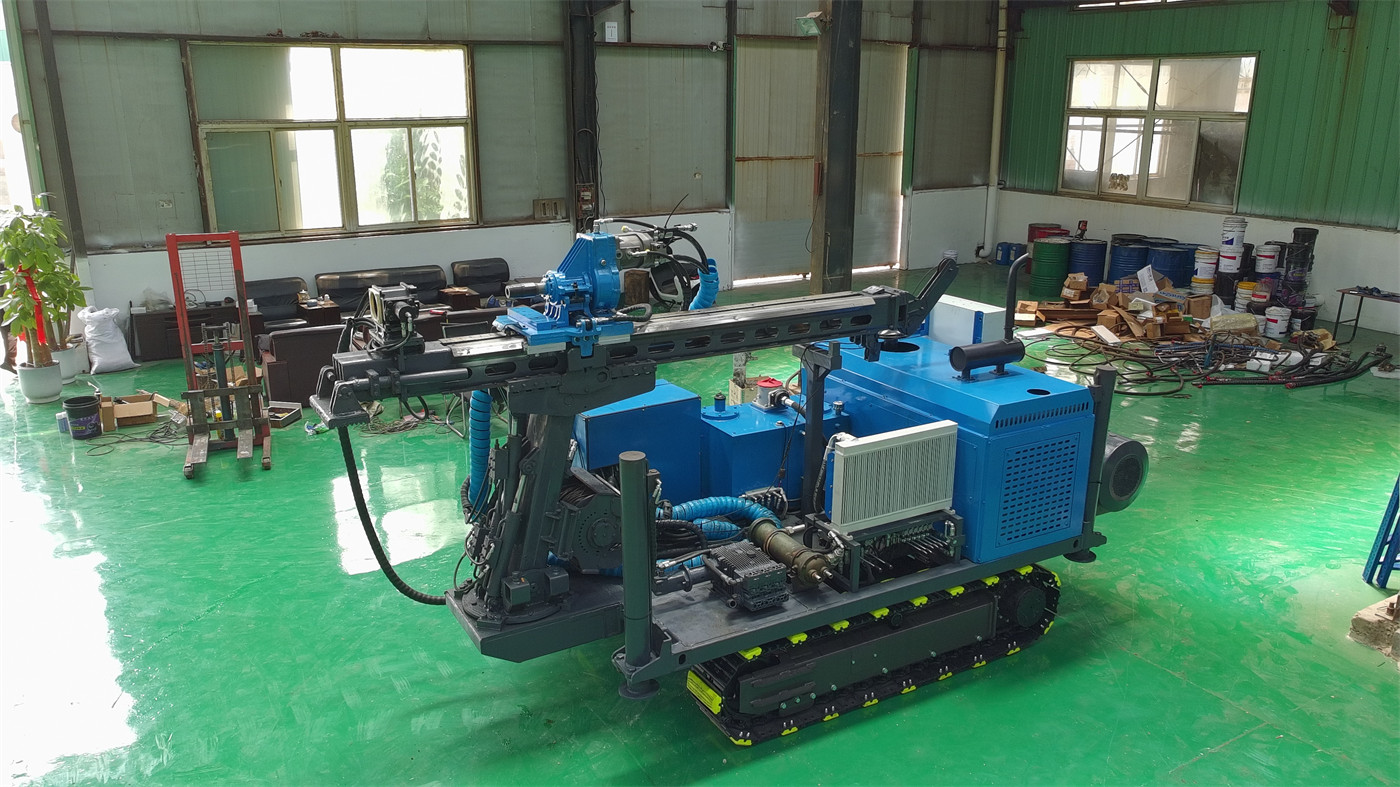

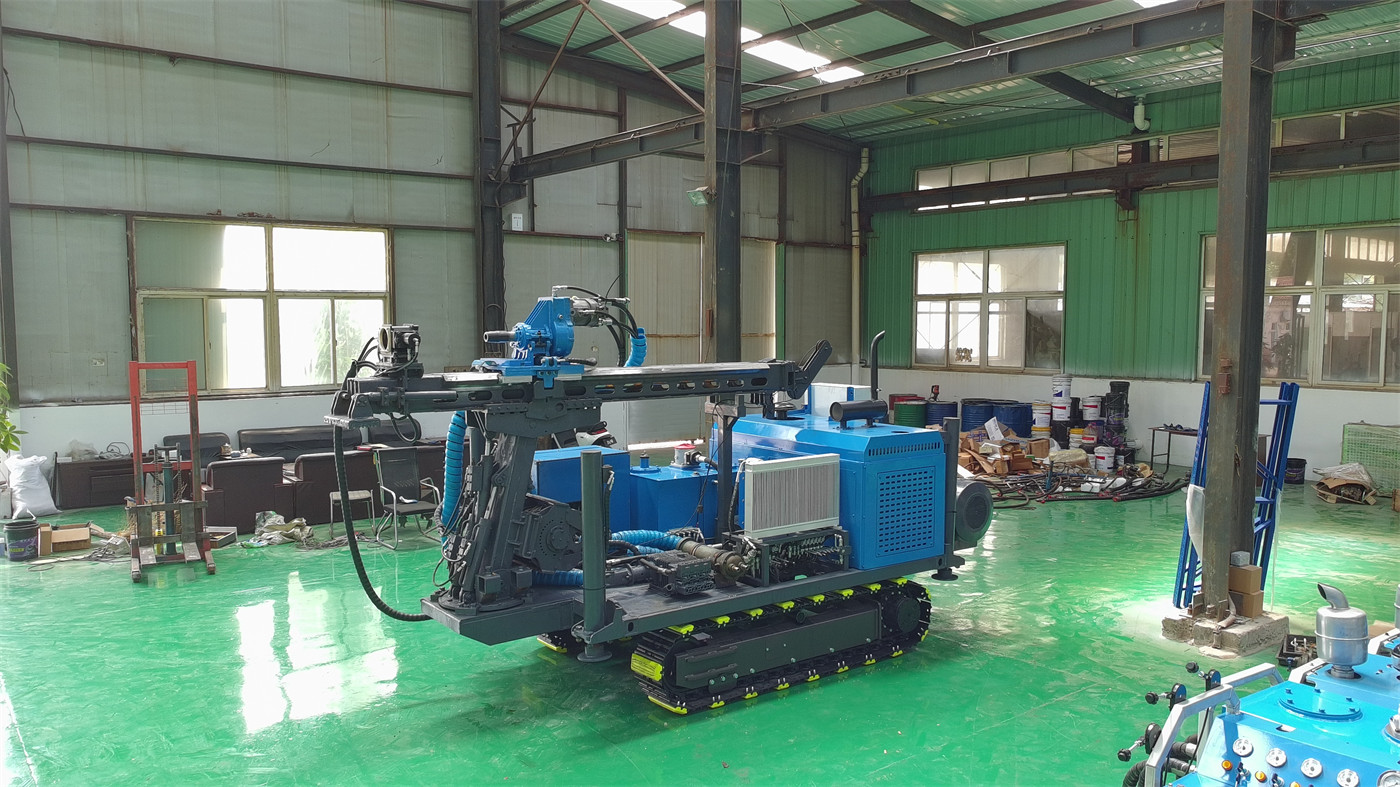

La organización del trabajo del DTH30C responde a escenarios con puntos de perforación densos y en cambio constante. Los datos indican un ángulo de giro de 18–180°, función de ajuste de inclinación, carrera de la corredera de 3.2 m, carrera efectiva de 2.2 m, chasis de orugas, dimensiones totales de aproximadamente 3200 × 1200 × 1850 mm y peso total de aproximadamente 2500 kg; estas configuraciones apuntan conjuntamente a una operación rápida de perforación pozo a pozo en lugar de una larga permanencia en un solo pozo. El ángulo de giro de 18–180° responde a la necesidad de múltiples orientaciones para anclajes de talud y anclajes de cable; las orugas de goma que protegen las superficies pavimentadas responden a la construcción en ciudades y recintos industriales; y el formato compacto responde a obras estrechas.
Verlos en una tabla
| Capacidad | Enfoque en pozos poco profundos en roca dura de ingeniería | Enfoque en perforación convencional de pozos de agua |
|---|---|---|
| Posicionamiento de profundidad | Dentro de unas decenas de metros, según diseño del tipo de pozo | Con eje en la profundidad del acuífero objetivo |
| Rango de diámetro | Aproximadamente disponible en toda la profundidad | Amplio arriba, reducido en profundidad, ajustado al diámetro de entubación |
| Evacuación de detritos | Aire comprimido impulsa el martillo de fondo y evacua detritos | Principalmente circulación directa e inversa de lodo; puede cambiar a DTH en roca dura |
| Organización del trabajo | Puntos densos, cambio frecuente de agujero | Larga permanencia en un pozo, procesos en torno a la completación |
| Auxiliares principales | Compresor de aire, martillo de fondo, trépano, herramientas de entubación | Bomba de lodo, piscina de lodo, barras de perforación, tubería de completación |
Puntos propensos a exceder límites al mezclar ambos tipos de equipos
- Usar una perforadora DTH de ingeniería de 30 m como equipo para pozos de agua profundos: según los datos, el DTH30C tiene una profundidad máxima de 30 m y no es adecuado para pozos de agua de más de 200 m o 300 m.
- Considerar que el ángulo de giro múltiple y la movilidad sobre orugas de una perforadora DTH le permiten sustituir a un taladro de pozos de agua en cualquier emplazamiento: su fortaleza está en la orientación de barrenos de ingeniería y el ritmo de cambio de agujero, no en el proceso de completación.
- Trasladar directamente la cifra de profundidad de un taladro de pozos de agua a escenarios de barrenos de ingeniería: la profundidad es solo un límite de capacidad del equipo de pozos de agua; el diámetro, la dirección, el control de orientación y la velocidad de cambio de agujero también son importantes para los barrenos de ingeniería.
- Interpretar la "velocidad de avance de 53 m/min" de la perforación DTH como velocidad de penetración en la roca: los datos aclaran que es la velocidad de desplazamiento rápido del mecanismo de avance, utilizada principalmente para el retorno de la cabeza motriz, la manipulación de barras y movimientos no de perforación; la penetración real está influida conjuntamente por la dureza de la roca, el diámetro, las especificaciones del martillo de fondo, la capacidad del compresor y el desgaste del trépano.
Si el objetivo se inclina hacia pozos poco profundos de ingeniería, aspectos a confirmar de antemano
Una vez determinada la dirección, la selección requiere verificar varios aspectos que la información de esta máquina no cubre por completo:
- Si la dureza de la roca está dentro del rango f = 8–24; con mayor dureza y abrasividad, deben recalcularse las especificaciones del martillo de fondo y del trépano.
- Si el suministro de aire comprimido puede alcanzar de forma estable los aproximadamente 8 m³/min de referencia, y si la unidad de consumo de aire debe confirmarse finalmente con la documentación técnica oficial.
- La función de ajuste de inclinación no especifica un rango de ángulos concreto; el diseño real del proyecto debe basarse en la configuración final de producción y los documentos de confirmación técnica.
- Si el espacio de giro del acceso, la capacidad portante del suelo, las tuberías subterráneas y los edificios cercanos son compatibles con las dimensiones totales de 3200 × 1200 × 1850 mm y el peso total de aproximadamente 2500 kg.
- Si se necesita un colector de polvo o un sistema de supresión de polvo por niebla de agua, así como los requisitos normativos locales sobre polvo y ruido en la construcción.
Si el objetivo se inclina hacia la perforación de pozos de agua, la profundidad y la ruta tecnológica del DTH30C quedan fuera de su ámbito de aplicación; debe volverse a los criterios de profundidad, fuerza de elevación, par, caudal de bomba y condiciones de completación de los taladros para pozos de agua. Ambos tipos de equipos pueden tener funciones diferenciadas, pero usar uno como si fuera el otro llevará directamente a los límites de capacidad en profundidad, completación o equipos auxiliares.
