En un mismo proyecto de exploración, el muestreo de ripios por circulación inversa y la perforación con extracción de testigo suelen discutirse conjuntamente, pero ambos proporcionan dos tipos de información diferentes. La información del RC400 de este sitio lo expresa con claridad: en comparación con una perforadora de testigos, el RC400 obtiene principalmente muestras de ripios devueltas por profundidad, no testigos continuos y completos. Esta afirmación no es un juicio de superioridad o inferioridad, sino que distingue el objeto de producción de ambos métodos. Las muestras de ripios son fragmentos; las muestras de testigo son cuerpos cilíndricos; las preguntas que pueden responder las primeras y las que pueden responder las segundas no coinciden.
Qué es cada tipo de muestra
Según la información del RC400, la perforación por circulación inversa suele establecer un canal de retorno independiente mediante barras de doble pared; tras accionar la herramienta de fondo con aire comprimido, los ripios retornan rápidamente a la superficie por el tubo interior. En comparación con el desescombro por el espacio anular exterior convencional, este método ayuda a acortar la trayectoria de mezcla de los ripios dentro del pozo y facilita la recolección de muestras por segmentos de profundidad. La información también menciona que la ventaja de la perforación RC no es obtener testigos completos, sino adquirir rápidamente muestras continuas de ripios.
La perforación con extracción de testigo produce testigos cilíndricos extraídos de forma continua desde el fondo del pozo. Su valor no radica en la cantidad, sino en que la secuencia estratigráfica se conserva relativamente completa en una misma pieza o segmento de muestra. Ambos tipos de muestra abordan cuestiones geológicas de distinto nivel.
División en tipos de información
| Aspecto de interés | Muestras de ripios (según información del RC400) | Muestras de testigo |
|---|---|---|
| Forma de la muestra | Fragmentos | Cuerpo cilíndrico continuo |
| Correspondencia de profundidad | Recolección por intervalos fijos de avance; requiere registrar la profundidad correspondiente | Registro por maniobras; secuencia relativamente continua |
| Uso principal | Registrar color, litología, alteración y cambios en la mineralización, y enviar al laboratorio para análisis de ley | Interpretar relaciones de contacto entre capas, espesores, estructuras y ángulos de buzamiento |
| Características de eficiencia | Facilita establecer rápidamente más puntos de control de sondeos | Alta densidad de información por sondeo; velocidad de avance relativamente lenta |
Las diferencias de la tabla pueden resumirse en una frase: las muestras de ripios responden a «dónde hay»; las muestras de testigo responden a «cómo es, cuánto espesor tiene y cómo se presenta». Los proyectos de exploración requieren preguntas distintas en diferentes etapas, y el orden de los métodos también varía.
Preguntas que el muestreo de ripios responde bien
Entre los escenarios de aplicación que ofrece la información del RC400, en oro puede utilizarse para verificación de anomalías superficiales, investigación de mineralización bajo cobertura, control de límites del cuerpo mineralizado y perforación de expansión periférica. En proyectos de cobre, hierro y litio, las muestras de circulación inversa permiten identificar litología, alteración y tendencias de mineralización. El punto común de estas tareas es que se necesita determinar si la mineralización aparece y si la tendencia continúa en un área amplia, en lugar de describir primero con precisión la estructura interna de un cuerpo mineralizado concreto.
La información también menciona que el muestreo RC es adecuado para establecer rápidamente más puntos de control de sondeos en áreas de exploración extensas y, a partir de los resultados, decidir qué zonas clave requieren posteriormente perforación con extracción de testigo. Esta frase ya señala la relación de orden entre ambos métodos en el flujo de trabajo.
Aspectos que las muestras de ripios no pueden sustituir
Una vez que los fragmentos abandonan su posición original, la información sobre interfaces de contacto entre capas, espesores de capas individuales y ángulos de buzamiento de superficies estructurales ya se ha dispersado. Al describir zonas de fractura y estratos con desarrollo de fisuras, la información del RC400 señala que las zonas de falla fracturada tienden a presentar desprendimientos de bloques y ensanchamiento local del pozo; los ripios pueden quedar retenidos en el pozo y retornar concentrados, lo que deteriora la correspondencia de profundidad de las muestras. Esta explicación apunta al problema de representatividad de la muestra: incluso si el retorno de muestra es continuo, la atribución de profundidad de los ripios sigue estando influida por las condiciones del pozo.
Por lo tanto, cuando el proyecto necesita confirmar la ubicación específica de los límites del cuerpo mineralizado, el espesor de intercalaciones o la actitud estructural, las muestras de ripios pueden dar pistas, pero difícilmente proporcionan información concluyente de forma directa.
Determinar qué tipo de información se necesita primero según la etapa de exploración
Según la lógica de orden que ofrece la información del RC400, puede organizarse una ruta de decisión:
- Cuando el objetivo de la etapa es «si existe mineralización en la zona anómala y hacia qué dirección continúa», se prioriza el método de muestreo de ripios que permite perforar rápidamente, usando más puntos de control de sondeos para delimitar el alcance.
- Cuando el objetivo de la etapa cambia a «dónde están los límites del cuerpo mineralizado, cuál es su espesor y su actitud», se requieren testigos continuos para interpretar la secuencia y la estructura; la correspondencia de las muestras de ripios no basta para sustentar este tipo de juicio.
- En zonas con cobertura gruesa o afloramientos superficiales poco evidentes, la información del RC400 recomienda obtener ripios a diferentes profundidades mediante sondeos de nivel 400 m, para ayudar a comprender los cambios estratigráficos y las posibles ubicaciones de mineralización, y proporcionar una base para la disposición de sondeos en la siguiente etapa. El producto aquí es «cómo perforar en el siguiente paso», no «la forma del cuerpo mineralizado ya está determinada».
La clave de esta ruta es que ambos métodos no son versiones de distinta precisión de la misma información, sino que cada uno carece de la parte que el otro puede proporcionar.
Condiciones de capacidad relacionadas con el muestreo en la información del RC400

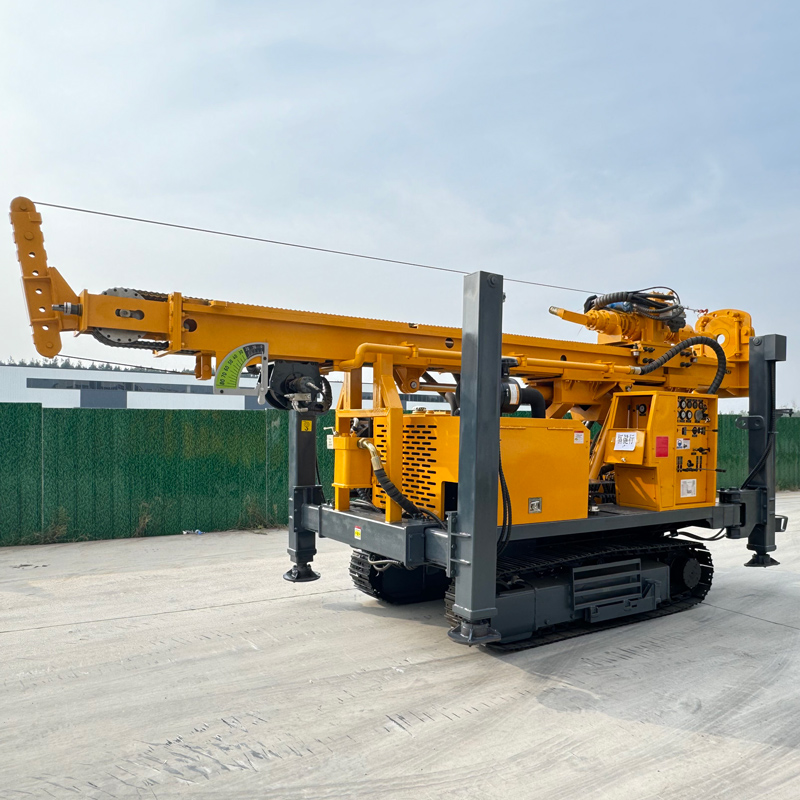

Las condiciones que el RC400 ofrece para el muestreo por circulación inversa incluyen: profundidad máxima de perforación de 400 m, diámetro de perforación de 105–305 mm, diámetro recomendado de barras RC de 89 / 102 mm, longitud de barra de 3 m, presión de trabajo de 1,2–3,5 MPa, consumo de aire de 16–55 m³/min, par máximo de 8000 / 4000 N·m, correspondiente a velocidad máxima de 75 / 150 r/min, fuerza de elevación de 22 T, fuerza de empuje de 6 T, velocidad de desplazamiento de aproximadamente 2,5 km/h, ángulo máximo de ascenso de referencia de 21°, peso total de la máquina de aproximadamente 11 T, dimensiones exteriores de aproximadamente 7 × 1,85 × 2,86 m, recorrido de los apoyos hidráulicos de 1,6 m, fuerza de elevación del cabrestante auxiliar de 1,5 T, motor Yuchai de 92 kW. La información indica que el ángulo de trabajo admite 45°/90°.
La información también señala que la profundidad real de perforación se verá afectada por el diámetro del pozo, las barras, la capacidad del compresor de aire, las condiciones del terreno, la desviación del pozo y el desgaste de las herramientas; por lo tanto, los 400 m deben entenderse como una capacidad de referencia en una configuración típica. El consumo de aire de 16–55 m³/min y la presión de trabajo de 1,2–3,5 MPa están directamente relacionados con la velocidad de retorno de los ripios: al aumentar la profundidad del pozo, aumentar el diámetro o encontrarse con rocas más duras, si el caudal de aire es insuficiente, puede verse afectada la continuidad del muestreo y la limpieza del fondo del pozo.
La gestión de muestras no es una extensión de la capacidad del equipo
En la sección de gestión de muestras, la información del RC400 especifica: cuando se utiliza para exploración minera, las muestras deben numerarse, pesarse y envasarse según intervalos fijos de profundidad, y registrarse el número de sondeo, la profundidad, el tiempo y las anomalías; el sistema de muestreo, el ciclón o el equipo de división de muestras también deben limpiarse periódicamente; el RC400 proporciona la plataforma de perforación, y la calidad final de la muestra depende del procedimiento de muestreo en sitio y de la operación del personal. La información también menciona que, cada vez que se reanuda el muestreo tras una conexión de barras, limpieza del pozo o parada de la perforación, debe tratarse el tramo de transición según el sistema de muestreo en sitio, para evitar la mezcla de muestras de diferentes profundidades.
Este párrafo indica que, desde el retorno de los ripios hasta obtener una muestra analizable, existen varios eslabones de gestión que no están controlados por los parámetros de la perforadora. El equipo se encarga de que la muestra llegue a la superficie; si la muestra puede representar una determinada profundidad depende de si el registro y la limpieza se sincronizan.
Asuntos que deben confirmarse por separado a nivel de proyecto
La información del RC400 también menciona que el modelo puede utilizarse en la construcción de pozos de agua profundos y también admite perforación con lodo; en coberturas sueltas puede seleccionarse circulación de lodo y entubado según las condiciones de la pared del pozo, y cambiar el proceso al entrar en roca estable. Estos contenidos pertenecen al ámbito de aplicación del equipo, no al problema del contenido informativo del muestreo.
En cuanto a cuántos sondeos RC deben disponerse primero en una mina concreta y cuántos sondeos de testigo deben utilizarse después para densificar, la información no ofrece relaciones cuantitativas ni umbrales de decisión; esto debe determinarse combinando el tipo de mineral, las normas de la etapa de exploración y el diseño geológico. Este artículo solo puede distinguir en el nivel de «qué preguntas puede responder cada tipo de muestra»; los planes de disposición más específicos quedan fuera del alcance de la información disponible.
