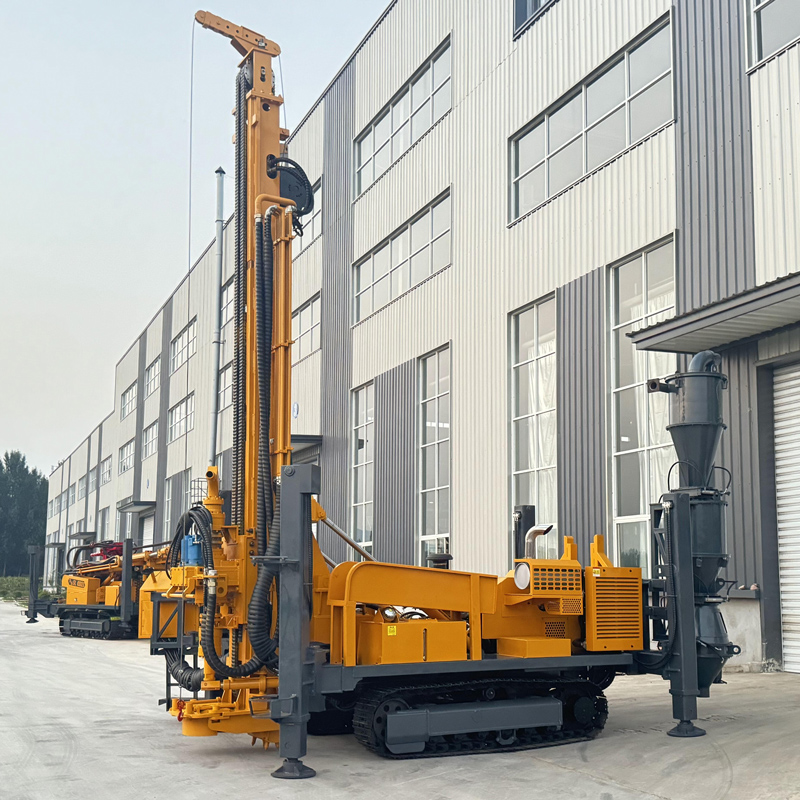

En la documentación del RC500-CS3, el sistema de muestreo por ciclón triple CS3 a veces se presenta como tres palabras juntas: ciclón, división y embolsado. Estas tres etapas no son tres funciones paralelas, sino tres procesos consecutivos por los que pasa el mismo flujo de retorno de muestra. Leídas por separado, es fácil interpretar la "división" como un dispositivo independiente y el "embolsado" como una simple frase de cierre del proceso; leídas en conjunto, se aprecia que este sistema modifica el tramo de la ruta de la muestra desde que sale del tubo interior de la tubería de perforación hasta que llega a superficie.
Este artículo discute únicamente la secuencia y el significado de estas tres etapas con base en la información publicada para este modelo, sin abordar configuraciones de muestreo de otros modelos.
Primero, establecer el orden de las tres etapas
Según la descripción de la documentación, los detritos generados por la perforación de circulación inversa retornan a superficie a través del tubo interior de la tubería RC de doble pared, luego ingresan al sistema de ciclón, donde se separa el flujo de aire de alta velocidad de las partículas sólidas; posteriormente, mediante el mecanismo de división se forma una muestra utilizable para registro geológico y análisis, y finalmente pasa a la etapa de recolección de muestras. Las tres acciones están encadenadas en el flujo del material: el ciclón se encarga de separar gas y sólidos, la división convierte un lote de material en una muestra utilizable, y el embolsado fija la muestra como un objeto etiquetable, enviable a laboratorio y archivable.
Si solo se lee "ciclón", se podría pensar que es un dispositivo de desempolvado o eliminación de residuos; si solo se lee "división", se podría pensar que la precisión depende únicamente del mecanismo; si solo se lee "embolsado", se podría pensar que esta etapa es solo trabajo manual. Al leer las tres etapas en conjunto, se ve que la salida de cada una es la entrada de la siguiente.
La etapa de ciclón: primero resolver la separación gas-sólido
La documentación describe la función del ciclón de manera directa: separación del flujo de aire de alta velocidad de las partículas sólidas. El material de retorno en el tubo interior es una mezcla gas-sólido, con velocidad y contenido de sólidos inestables; introducirlo directamente en la etapa de división no tendría sentido. La tarea de la etapa de ciclón es separar primero el flujo de aire de los detritos, de modo que las etapas posteriores enfrenten un material sólido relativamente controlable.
Esta etapa en sí no cumple una función de aislamiento profundo. El ciclón separa el gas y los sólidos que ingresan en el mismo instante; no registra ni distingue de qué intervalo del pozo proviene ese material. La información de profundidad se añade después, al etiquetar las bolsas.
La etapa de división: convertir el retorno en "muestra"
La documentación utiliza la expresión "el mecanismo de división forma una muestra utilizable para registro geológico y análisis". Hay dos puntos que merecen atención. Primero, "división" implica tomar una porción representativa del volumen total de retorno, no embolsar todos los detritos; segundo, el producto de este paso ya se define como muestra, es decir, un objeto que posteriormente se asociará a una profundidad específica y entrará en el registro y el proceso de envío a laboratorio.
La precisión de división, la proporción de reducción y el peso por porción de muestra no se proporcionan en la documentación pública. Si el proyecto tiene requisitos específicos sobre la proporción de división, este punto debe verificarse con el fabricante; no puede deducirse directamente de la expresión "división representativa".
La etapa de embolsado: fijar la muestra como objeto trazable
En esta parte, la documentación describe acciones de gestión más que acciones mecánicas: cada bolsa de muestra puede etiquetarse con el número de perforación, profundidad inicial y final, fecha y número de muestra, para facilitar el envío a laboratorio, el archivo y la trazabilidad. Es decir, el embolsado es la única de las tres etapas que incorpora la "profundidad" a la muestra.
Esto también explica por qué las tres etapas deben leerse en conjunto: el ciclón y la división procesan material; el embolsado procesa material más información. Por muy bien que funcionen las dos primeras etapas, si el etiquetado de la tercera no corresponde uno a uno, la muestra no podrá reconstruirse hasta la profundidad del pozo en la etapa de análisis.
Al leer las tres etapas en conjunto, qué conclusiones no pueden extraerse de ellas
- No puede concluirse que "las muestras no se mezclarán". La documentación describe el retorno por el tubo interior de circulación inversa como una forma de acortar el contacto de la muestra con otras formaciones de la pared del pozo, lo que ayuda a reducir la probabilidad de mezcla de detritos de diferentes profundidades; al mismo tiempo, aclara que la representatividad final de la muestra aún depende de la limpieza del pozo, la conexión de tuberías, la estabilidad del retorno y la gestión del muestreo en sitio.
- No puede concluirse que "la proporción de división es fija". La documentación no proporciona la proporción de reducción ni el peso por porción.
- No puede concluirse que "el embolsado se realiza automáticamente". La documentación solo indica qué información puede anotarse en la bolsa de muestra, sin especificar quién ni cómo realiza el etiquetado.
- No puede concluirse que "las tres etapas son aplicables a todas las formaciones". La documentación señala en otro apartado que, en zonas de falla fracturada, brechas y formaciones con fracturas desarrolladas, los desprendimientos de la pared del pozo pueden quedar retenidos brevemente en el pozo y luego retornar de forma concentrada, afectando la correspondencia entre muestra y profundidad.
Más allá de las tres etapas, los puntos de limpieza indicados en la documentación
En la sección de gestión de muestreo, la documentación menciona que, al reconectar tuberías, limpiar el pozo o reanudar la perforación tras una parada, debe procesarse la muestra de transición según el protocolo de muestreo en sitio, para evitar que los detritos residuales del intervalo anterior se mezclen con la muestra de la siguiente profundidad. Esta indicación apunta precisamente a los puntos de unión entre las tres etapas: el conducto entre el ciclón y la división, y el recipiente entre la división y el embolsado. El sistema triple reduce el trasvase manual y el transporte secundario, pero la limpieza de estos puntos de unión sigue siendo parte del protocolo de muestreo en sitio.
Otros valores relevantes del RC500-CS3, para referencia
| Ítem | Valor en documentación |
|---|---|
| Profundidad máxima de perforación | 500 m |
| Diámetro de perforación | 105–400 mm |
| Ángulo de trabajo | 45° / 90° |
| Fuerza de elevación | 25 T |
| Presión axial | 7 T |
| Torque máximo de rotación | 10000 / 5000 N·m |
| Velocidad máxima de rotación | 75 / 150 r/min |
| Presión de trabajo recomendada | 1.6–6 MPa |
| Consumo de aire recomendado | 16–55 m³/min |
| Motor | 132 kW Cummins |
| Fuerza de elevación del cabrestante auxiliar | 1.5 T |
| Carrera de los apoyos hidráulicos | 1.6 m |
| Peso total de la máquina | aprox. 12 T |
| Dimensiones exteriores | aprox. 7 × 2.1 × 2.9 m |
Lo que esta documentación no responde
La capacidad de procesamiento y el tamaño de partícula de separación del ciclón, la proporción de reducción y el peso por porción de muestra del mecanismo de división, las especificaciones de las bolsas de muestra, y el tiempo requerido para el cambio y la limpieza entre las tres etapas no aparecen en la documentación pública disponible. Si el proyecto realiza muestreo continuo por intervalos fijos de avance y tiene requisitos específicos sobre el peso de muestra y la proporción de división, debe confirmarse punto por punto con el fabricante durante la comunicación de compra, en lugar de inferirlo por la denominación "triple" del sistema.
