Cuando se escribe "proyecto de pozo de agua de nivel 500 metros" en la columna de equipo, normalmente solo queda una línea: profundidad máxima de perforación 500 m. Sin embargo, en la misma descripción de requisitos suelen aparecer también el rango de diámetro del pozo, las dimensiones de la tubería de revestimiento, las especificaciones de la bomba sumergible, la profundidad del acuífero, la forma de acceso al sitio y quién proporciona el compresor de aire. Estos contenidos no se convierten por sí solos en condiciones del equipo; es necesario desglosarlos uno por uno para poder asignarlos a parámetros concretos. A continuación, tomando como referencia los valores publicados del RC500E de este sitio, se desglosa la demanda de un proyecto de pozo de agua de nivel 500 metros en varias categorías de condiciones de capacidad verificables.
Primero desglosar la profundidad objetivo del pozo: qué tramo representan 500 m en este equipo

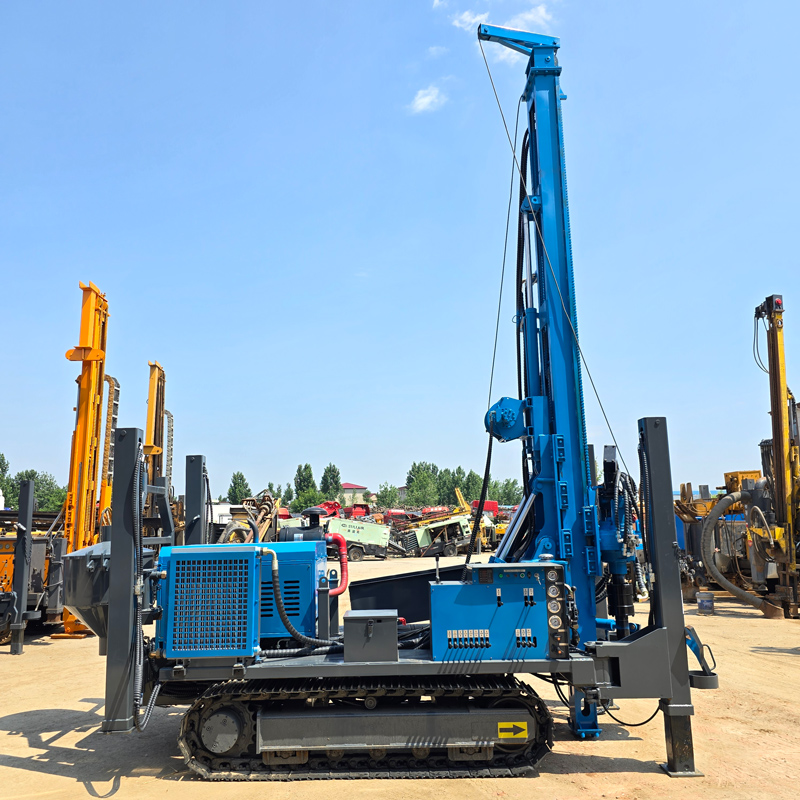

En los datos del RC500E, la profundidad máxima de perforación indicada es de 500 m y el rango de diámetro de perforación es de 140–400 mm. Estos dos valores son condiciones por rangos, no significa que cada pozo deba alcanzar ambos límites simultáneamente. En proyectos reales, la profundidad del pozo se determina según los datos hidrogeológicos y la posición de la capa productora de agua, mientras que el diámetro del pozo se determina según las dimensiones de la tubería de revestimiento, el filtro y la bomba sumergible. Tomar ambos límites superiores como valores objetivo al mismo tiempo sobreestima la carga del equipo y también desvía la configuración del compresor de aire y las herramientas de perforación.
Un enfoque más práctico es fijar primero dos cantidades conocidas: la profundidad de terminación del pozo y el diámetro de diseño. Una vez determinados estos dos valores, la longitud de tubería de perforación a manejar dentro del pozo, el peso de la sarta de perforación y el volumen de detritos a evacuar por el espacio anular tienen una base de comparación. Las condiciones restantes se desarrollan en torno a estos dos números.
Qué etapa del proceso restringe la fuerza de elevación
La fuerza de elevación del RC500E es de 300 kN y la fuerza de avance es de 150 kN. En una perforación de nivel 500 metros, el peso propio de la tubería de perforación, la fricción de la pared del pozo y el peso de la tubería de revestimiento se acumulan con la profundidad. La fuerza de elevación aquí restringe las operaciones de bajada y extracción de tubería, instalación de revestimiento y recuperación de herramientas dentro del pozo, pero no determina directamente la velocidad de perforación.
Es necesario distinguir: que la fuerza de elevación tenga margen numérico no significa que ante una resistencia anormal se pueda tirar directamente con la fuerza máxima. La orientación del material para tratar resistencias anormales dentro del pozo es primero limpiar el pozo, evaluar la situación de desprendimientos y sedimentos, y luego decidir el método de tratamiento. La fuerza de elevación en estos casos proporciona margen operativo, no es la solución al problema.
El par de rotación y la velocidad de rotación deben analizarse en conjunto
El par de rotación de este equipo es de 8000–12000 N·m, la velocidad de rotación es de 40–160 r/min y utiliza control de velocidad variable. La combinación de gran diámetro, roca dura y alta fricción es más adecuada para baja velocidad y alto par; los tramos estables con menor resistencia dentro del pozo pueden usar velocidades más altas. Ambos son dos direcciones del mismo sistema hidráulico de rotación; no se puede juzgar qué ajuste usar en una formación determinada solo por el valor del par.
Las formaciones rocosas aplicables enumeradas en el material incluyen granito, basalto, caliza y arenisca, y se indica que estas formaciones relativamente intactas utilizan perforación DTH con martillo de fondo. En la construcción en roca dura, el impacto del martillo de fondo, la velocidad de rotación, la fuerza de avance y el caudal de aire deben coordinarse. Si la evacuación de detritos en el fondo del pozo no es fluida, aumentar la propulsión puede agravar el desgaste de la broca y el riesgo de atascamiento.
La circulación inversa por aire cambia la ruta de evacuación de detritos y también impone una condición dura de equipamiento
El RC500E utiliza el proceso de circulación inversa por aire. El aire comprimido establece un flujo de retorno por el tubo interior, llevando los detritos y recortes del fondo del pozo a la superficie a través del interior de la tubería de perforación, en lugar de subir por el espacio anular a larga distancia. Para pozos de agua profundos en roca dura, esta ruta ayuda a mantener limpio el fondo del pozo, reducir la trituración repetida de detritos y los problemas de sedimentos. Pero el material también indica que el efecto real depende del caudal del compresor, el diámetro del pozo, el sellado de la tubería de perforación y las condiciones de la formación.
Por lo tanto, la circulación inversa por aire no solo se refleja en la perforadora, sino que transfiere una condición dura al sistema complementario: el compresor de aire. La presión de trabajo recomendada indicada en el material es de 1.7–3.5 MPa y el consumo de aire es de 17–42 m³/min. Cuando aumenta la profundidad del pozo, se agranda el diámetro, la roca se vuelve más dura o aumenta la altitud de construcción, el caudal requerido aumenta. Al seleccionar, se deben considerar simultáneamente las necesidades de aire del martillo de fondo y de la evacuación de detritos por circulación inversa.
| Condición de capacidad | Valores publicados del RC500E | Proceso restringido |
|---|---|---|
| Profundidad y diámetro de perforación | 500 m; 140–400 mm | Diseño de profundidad de terminación y diámetro del pozo |
| Fuerza de elevación y fuerza de avance | 300 kN; 150 kN | Bajada y extracción de tubería, instalación de revestimiento, recuperación de herramientas |
| Par de rotación y velocidad | 8000–12000 N·m; 40–160 r/min | Carga de rotación en roca dura y gran diámetro |
| Presión de trabajo y consumo de aire | 1.7–3.5 MPa; 17–42 m³/min | Evacuación de detritos por circulación inversa y suministro de aire al martillo de fondo |
| Potencia | 132 kW diésel, 2400 r/min | Operación independiente en sitios sin suministro eléctrico estable |
Las condiciones de la formación descomponen el mismo conjunto de parámetros en requisitos diferentes
El material explica las precauciones para varios tipos de formaciones: en fallas y zonas fracturadas son propensos los desprendimientos, la reducción de diámetro, las fugas de aire y el atascamiento; al entrar en estos tramos se debe reducir la velocidad de avance, mantener la limpieza continua del pozo y usar revestimiento o espuma según la estabilidad de la pared. La dificultad de la roca meteorizada y las capas superficiales sueltas es la inestabilidad de la pared; se puede usar primero revestimiento, lodo u otros métodos de estabilización para establecer un tramo estable, y luego entrar en roca más intacta para la circulación inversa neumática. Al entrar en el acuífero principal, el agua subterránea cambia el estado de evacuación de detritos y el funcionamiento del martillo de fondo; se debe registrar la profundidad de la capa productora principal y ajustar el suministro de aire, la limpieza del pozo y el método de revestimiento en consecuencia.
En fracturas abiertas, cavernas kársticas y formaciones de alta permeabilidad pueden producirse fugas graves de aire. El material indica que si solo se aumenta la presión pero el caudal es insuficiente, el fondo del pozo puede seguir sin recibir un flujo de aire efectivo; según la gravedad, se puede aumentar el caudal del compresor, usar espuma, revestimiento o ajustar el método de perforación. Estas situaciones apuntan conjuntamente a un punto: en las condiciones del equipo para un proyecto de nivel 500 metros, la relación entre el juicio de la formación y el caudal del compresor es más directa que la propia cifra de profundidad de perforación.
La carrera de avance y las especificaciones de la tubería de perforación afectan la organización de la construcción
El RC500E puede configurarse con una carrera de avance de 3.3 m o 6.6 m y admite tuberías de perforación de 1.5 / 2 / 3 / 6 m. La carrera larga de 6.6 m es adecuada para proyectos que buscan reducir el número de conexiones de tubería y mejorar la eficiencia de perforación continua; la configuración de 3.3 m es más favorable para controlar la altura de trabajo de la máquina y la adaptabilidad al sitio. Esta elección no solo afecta la eficiencia, sino también el plan de transporte y la disposición del espacio en la ubicación del pozo.
Las dimensiones de transporte son aproximadamente 6300 × 2100 × 2500 mm, las dimensiones de trabajo aproximadamente 4000 × 2900 × 6800 mm y el peso total de la máquina aproximadamente 12 T. Antes del traslado se debe confirmar la capacidad de carga del vehículo, los puntos de fijación para el cargue y las restricciones de altura de las vías; una vez en el sitio, también se debe reservar espacio para el izado de la torre y el área segura de operación. La velocidad de desplazamiento sobre orugas es de aproximadamente 2.5 km/h y la capacidad de ascenso de referencia es de 30°, más adecuada para caminos de grava en zonas mineras, caminos rurales y terrenos generalmente irregulares; en suelos blandos y zonas húmedas o resbaladizas se debe mover con precaución.
Más allá de estas condiciones, aspectos que deben confirmarse por separado en el proyecto
- La profundidad final del pozo y la posición de la capa productora de agua deben basarse en los datos hidrogeológicos y las condiciones reales de perforación; la profundidad de perforación del equipo no constituye garantía de producción de agua.
- Quién proporciona el compresor de aire y si el sitio cuenta con suministro eléctrico estable afectará directamente el plan de potencia y los costos complementarios.
- Para proyectos de pozos de drenaje, la ubicación de los pozos, el diámetro, el filtro, el caudal de la bomba y el espaciamiento deben determinarse mediante cálculos hidrogeológicos; el equipo solo realiza la perforación.
- El sistema completo de construcción puede configurarse según el proyecto con martillo DTH de circulación inversa, brocas, tuberías de perforación de diferentes especificaciones, herramientas de revestimiento, compresor de aire, mangueras de alta presión, lubricador de aceite, bomba de espuma y generador, entre otros; no es necesario configurar todo para cada formación.
Después de desglosar un proyecto de pozo de agua de nivel 500 metros en las categorías de condiciones anteriores, se puede ver con mayor claridad que la profundidad de perforación es solo el punto de entrada. La fuerza de elevación, el par de rotación, la ruta de evacuación de detritos por circulación inversa con aire y el caudal de aire complementario, la carrera de avance y las condiciones de traslado restringen cada uno procesos diferentes, y deben verificarse en conjunto para que los requisitos se correspondan con el equipo.
