Juntar las palabras 'orugas' y 'circulación inversa' fácilmente se lee como una capacidad universal: las orugas implican que puede desplazarse por terrenos irregulares, y la circulación inversa, que puede tomar muestras en pozos profundos. Sin embargo, los pozos en bosque denso y los pozos de nivel freático somero imponen restricciones a la misma máquina que en realidad recaen sobre distintos grupos de valores. Basándose en los parámetros publicados de la RC600 de este sitio, este artículo solo analiza qué debe verificarse en cada uno de estos dos tipos de tareas y por qué no pueden aplicarse directamente uno en lugar del otro.
Primero, reunamos los valores públicos de la RC600

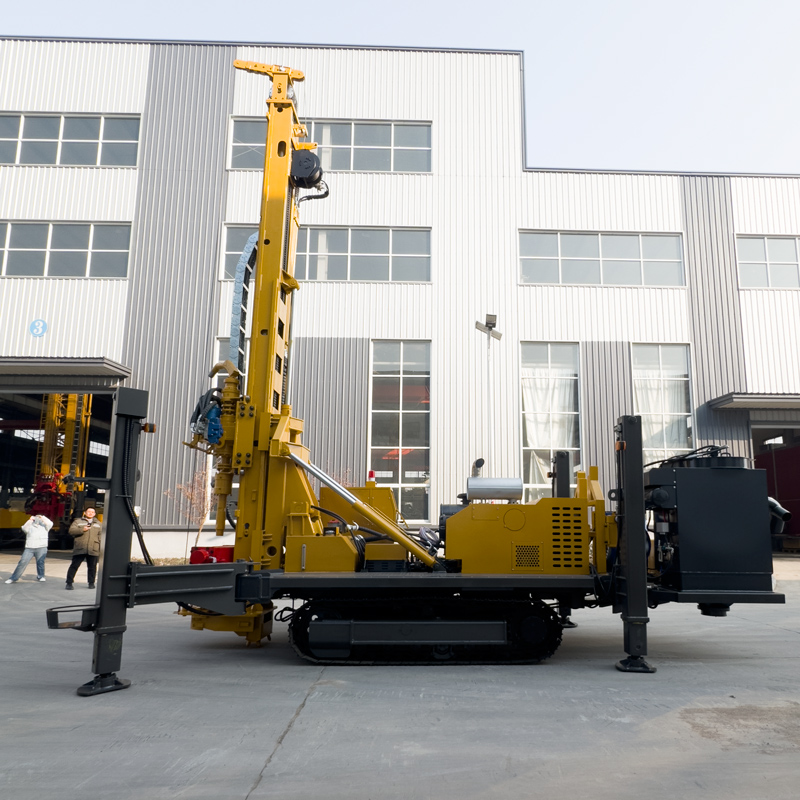

La documentación del producto RC600 indica: profundidad máxima de perforación 600 m, diámetro de perforación 105–450 mm, motor Cummins de 132 kW, fuerza de elevación 29 T, par de rotación 12000/6000 N·m, correspondiente a velocidad máxima de rotación 75/150 r/min, presión de trabajo 1.6–6 MPa, consumo de aire 16–75 m³/min, velocidad de desplazamiento aproximada 3.5 km/h, ángulo máximo de ascenso de referencia 21°, carrera de los estabilizadores 1.7 m, fuerza de elevación del cabrestante 2.5 T, peso total aproximado 12.5 T, dimensiones exteriores aproximadas 7 × 2.1 × 2.9 m.
Estos valores en sí son neutros; el problema radica en a qué tipo de tarea se asigna cada uno. A continuación se analizan por separado.
En las tareas de pozos en bosque denso, la restricción recae primero en el acceso
Los pozos en bosque denso se caracterizan por puntos de perforación dispersos, pasillos estrechos y terreno irregular. Las restricciones para el equipo en este tipo de tareas no están en la profundidad de perforación, sino en si el equipo puede llegar al punto y, una vez allí, si hay espacio en el suelo para desplegarse.
Las dimensiones exteriores totales son la primera restricción dura
Las dimensiones exteriores de la RC600 son aproximadamente 7 × 2.1 × 2.9 m, y el peso total aproximado es de 12.5 T. El ancho de 2.1 m determina si puede pasar por los pasillos del bosque; la altura de 2.9 m determina si hay ramas bajas, objetos temporales que crucen el camino y líneas aéreas a lo largo de la ruta. Estas dos limitaciones no tienen relación con los parámetros de profundidad de perforación; por mucha profundidad que tenga, una máquina de 2.1 m de ancho no puede atravesar un pasillo más estrecho.
La velocidad de desplazamiento y el ángulo de ascenso solo describen la capacidad de la máquina en sí
La documentación indica una velocidad de desplazamiento aproximada de 3.5 km/h y un ángulo máximo de ascenso de referencia de 21°. Son dos valores de referencia, no una promesa válida para cualquier terreno forestal. La capacidad real de desplazamiento también depende de la capacidad portante del suelo, de si la pendiente es continua y de si hay espacio suficiente para girar. El chasis de orugas es adecuado para caminos de grava en zonas mineras, plataformas de exploración en campo y terrenos generalmente irregulares; esta documentación no describe el comportamiento de tránsito en condiciones de bosque denso.
Los estabilizadores y la plataforma determinan si se puede empezar a perforar una vez en posición
La carrera de los estabilizadores es de 1.7 m, utilizada para nivelar y estabilizar el equipo. Los pozos en bosque denso a menudo no cuentan con una plataforma plana ya preparada, por lo que es necesario nivelar en un espacio limitado. Al realizar perforaciones inclinadas a 45° o con alto par, la dirección de las fuerzas sobre el equipo es más compleja; los estabilizadores, la capacidad portante del suelo y el estado de nivelación de la máquina influyen directamente en el control de la dirección del pozo. Esto significa que, además del tránsito, los pozos en bosque denso requieren reservar espacio adicional para las operaciones en plataforma.
En las tareas de pozos de nivel freático somero, la restricción recae en la terminación del pozo
La dificultad de los pozos de nivel freático somero no está en la profundidad, sino en el diámetro del pozo, la estabilidad de las paredes y la posición del acuífero. Aunque se trate del mismo equipo de circulación inversa, al perforar pozos de agua la atención se desplaza en conjunto hacia la estructura de terminación del pozo.
El rango de diámetros es el primer valor que debe verificarse
El diámetro de perforación de la RC600 es de 105–450 mm. En un proyecto de pozo de agua primero debe determinarse el diámetro de diseño del pozo y luego ver si el equipo puede cubrirlo. Si el valor superior de 450 mm puede utilizarse realmente depende también de la tubería de perforación, el compresor de aire, las condiciones del terreno y el control de la desviación; los 600 m de la documentación también deben tomarse como capacidad de referencia en una configuración típica, y la profundidad real de perforación se verá afectada por el diámetro, la tubería, el compresor, la roca, la desviación y el desgaste de las herramientas.
El método de perforación debe seleccionarse por tramos según el terreno
La documentación muestra que la RC600 admite perforación RC y perforación convencional con martillo DTH, y también el método de rotación con lodo. Las capas sueltas como suelo, arena y grava no necesariamente son adecuadas para usar directamente perforación RC de alta presión de aire; puede primero estabilizarse y abrirse el pozo con rotación con lodo y, tras entrar en roca estable, cambiar al proceso RC o DTH. En los proyectos de pozos de agua, el enfoque está en las paredes del pozo, el diámetro, el acuífero y la estructura de terminación, a diferencia de los proyectos de muestreo RC de minerales.
La lectura de parámetros para aplicación en pozos de agua y para muestreo no es la misma
Cuando el mismo equipo se usa en pozos de agua profundos, requisitos como la continuidad del retorno de muestra, la numeración de muestras y el registro de profundidad dejan de ser prioritarios; en aplicaciones como el drenaje de zonas mineras, deben diseñarse la ubicación, el espaciamiento, el diámetro y el caudal de bombeo según las condiciones hidrogeológicas, y la perforadora solo se encarga de la ejecución del pozo, sin poder sustituir el diseño de drenaje. La sección de la documentación sobre pozos de agua profundos describe la orientación de aplicación, pero no ofrece conclusiones de configuración de terminación para combinaciones específicas de diámetro y terreno.
Por qué los dos tipos de tareas no pueden aplicarse directamente uno en lugar del otro
Al colocar juntas las restricciones de ambos tipos de tareas, las diferencias quedan más claras.
| Ítem de verificación | Qué se observa en pozos en bosque denso | Qué se observa en pozos de nivel freático somero |
|---|---|---|
| Dimensiones exteriores totales | Ancho del pasillo y altura libre | Disposición del sitio del pozo y distancia entre equipos |
| Capacidad de desplazamiento | Capacidad portante del suelo forestal y continuidad de la pendiente | Traslado entre obras y entre puntos de pozo |
| Condiciones de plataforma | Si hay espacio suficiente para nivelar con estabilizadores | Frente de trabajo en boca de pozo y espacio para lodos |
| Diámetro y profundidad | Normalmente según diseño de pozo de exploración | Según diámetro de diseño y profundidad del acuífero |
| Método de perforación | Según si se requieren muestras de detritos | Según el terreno y la estructura de terminación |
Esta tabla quiere decir una cosa: para que una misma máquina comparta ambos tipos de tareas, es premisa que estos ítems de verificación se cumplan en el mismo proyecto. Si solo se cumple una columna, las condiciones de la otra no se cumplirán automáticamente.
Entre estos dos tipos de tareas todavía hay una intersección
El diámetro de perforación de 105–450 mm y la profundidad de 600 m de la RC600 hacen que aparezca tanto en escenarios de pozos de exploración mineral como en pozos de agua profundos de gran diámetro. Los ángulos de trabajo de 45° y 90° responden a la misma lógica: 90° se usa para exploración vertical convencional y construcción de pozos de agua; 45° es más adecuado para atravesar inclinadamente cuerpos minerales, vetas y zonas de falla. El uso compartido es un hecho, pero no significa que las condiciones de ambos tipos de tareas sean intercambiables.
Más importante aún, los equipos auxiliares fuera de la máquina no son los mismos. Los proyectos RC de minerales también requieren grandes compresores de aire, mangueras de retorno de muestra, dispositivos de muestreo y zona de muestras; las dimensiones de la plataforma de perforación deben planificarse con antelación para garantizar distancia de seguridad y pasillos de operación suficientes entre equipos. Los proyectos de pozos de agua deben organizar los auxiliares en torno a la estructura de terminación. La misma máquina, en ambos tipos de proyectos, ocupa recursos de sitio muy diferentes; no puede planificarse el terreno solo en función de la máquina principal.
Quedan varios puntos por confirmar con el fabricante o el responsable del proyecto
- El comportamiento real de tránsito en condiciones de bosque denso no está descrito en esta documentación; debe verificarse por separado según el ancho del pasillo, la pendiente y las condiciones del suelo.
- La viabilidad real de un diámetro de 450 mm a 600 m de profundidad: la documentación ofrece un rango de parámetros, no un resultado de perforación real para ninguna combinación.
- La estructura de terminación, la disposición de los filtros y la posición del acuífero en proyectos de pozos de nivel freático somero pertenecen al diseño hidrogeológico y quedan fuera del alcance de la documentación del equipo.
- La presión de trabajo de 1.6–6 MPa y el consumo de aire de 16–75 m³/min corresponden al intervalo de capacidad de perforación; la selección del compresor auxiliar debe confirmarse aparte según la profundidad, el diámetro, la altitud y la dureza de la roca.
Vistos en conjunto, la conclusión es sencilla: si una perforadora de circulación inversa sobre orugas puede asumir a la vez pozos en bosque denso y pozos de nivel freático somero no depende de cuán grande sea la cifra de profundidad de perforación, sino de si las condiciones de ambos tipos se cumplen en el mismo proyecto. Cuando ambas se cumplen por separado, el equipo puede compartirse; cuando una de ellas no se cumple, cambiar la configuración o cambiar de equipo son opciones normales.
