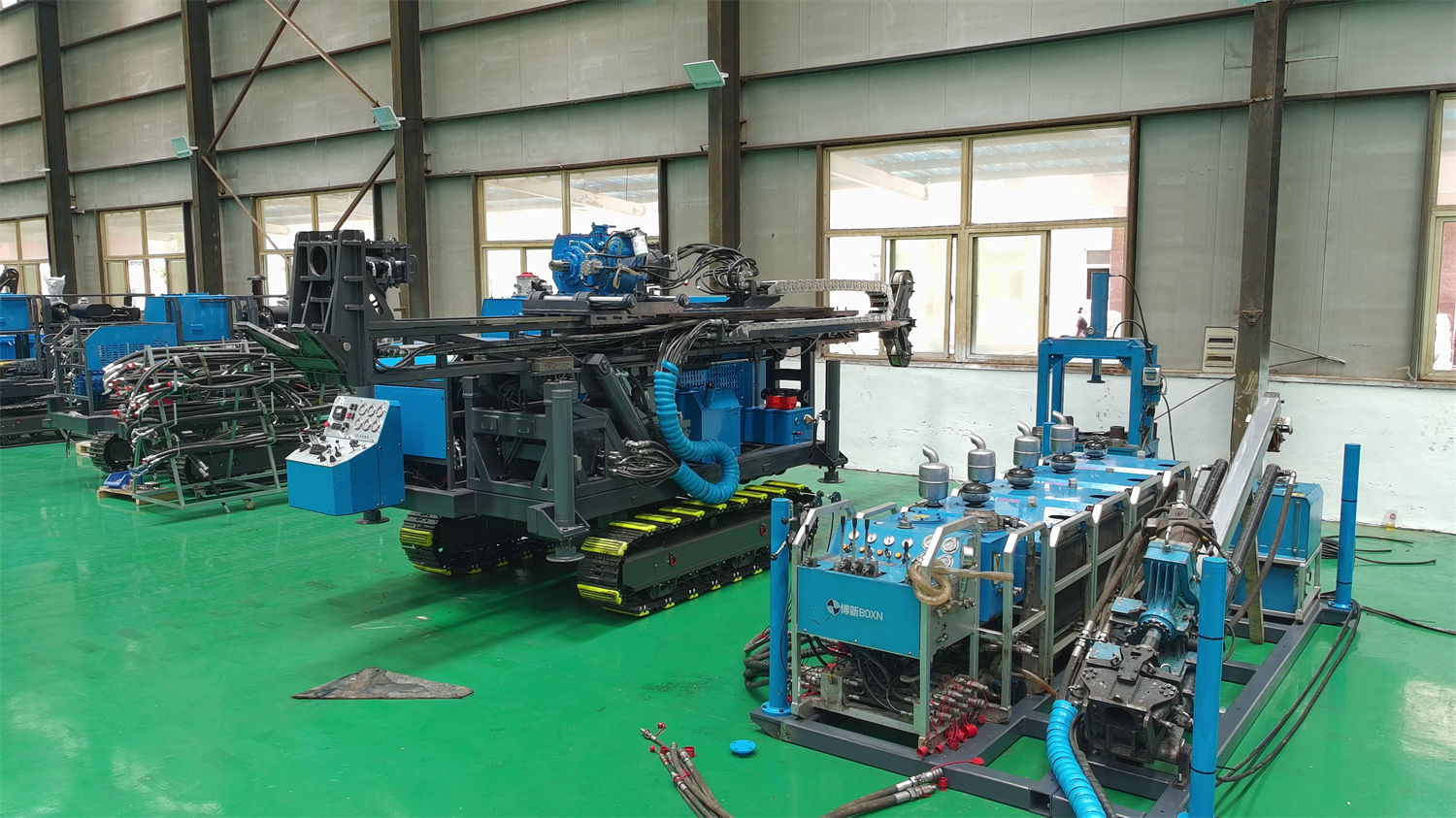

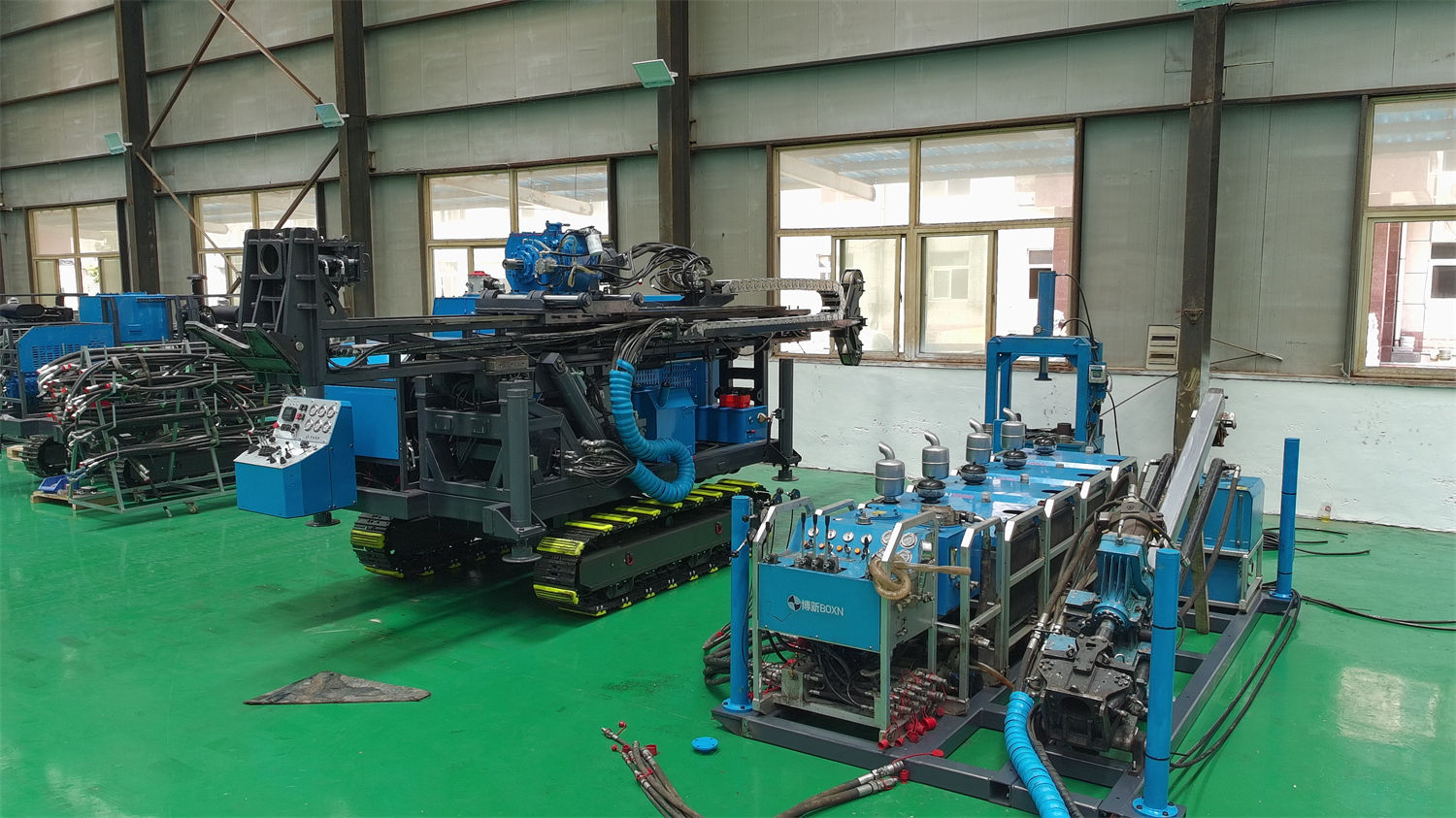

“Es modular, se puede desarmar para transportar, así que puede subir a cualquier montaña por empinada que sea.” Esta frase aparece con mucha frecuencia en la comunicación de proyectos de testigos en zonas montañosas. Combina dos cosas: primero, que el equipo se divide en varios módulos y el peso y las dimensiones de cada pieza se reducen; segundo, que esos módulos realmente puedan llegar al punto de perforación, ensamblarse y comenzar a perforar. Los datos publicados del CR800P sobre el peso de los módulos y los parámetros de perforación de esta sonda de testigos totalmente hidráulica modular portátil no apuntan al mismo problema.
Qué es lo que realmente aporta la modularidad
Los pesos de referencia de los módulos en la información del CR800P son: unidad motriz 180–260 kg, unidad de operación 140 kg, unidad de aceite hidráulico (con aceite) 160 kg, unidad de lodo 95 kg y peso total 1380 kg. Estos valores indican el orden de magnitud de cada pieza después del desarme, no son una prueba de que cualquier camino de montaña sea transitable.
Un equipo completo de 1380 kg que debe entrar al punto de perforación mediante construcción de caminos y izaje es ciertamente distinto, en organización, de cinco módulos transportados por etapas. Pero “poder desarmarse” solo reduce el problema de transporte de la escala de equipo completo a la escala de módulo; a partir de ahí, cada paso sigue sujeto a restricciones de ancho de camino, pendiente, radio de giro, capacidad portante de la superficie, capacidad de transporte de personal o de cable aéreo. Estas condiciones no tienen valores correspondientes en la información del CR800P y deben verificarse por separado antes de ingresar al sitio.
El peso de los módulos no puede extrapolarse como capacidad de tránsito
Una unidad motriz de 180–260 kg corresponde a soluciones de transporte completamente distintas según el proyecto: en caminos secundarios de zona forestal puede usarse un transportador de orugas pequeño para trasladar las piezas, en pendientes pronunciadas quizá solo sea posible con cabrestante o cable aéreo, y para cruzar quebradas primero hay que resolver el método de cruce. La unidad de aceite hidráulico de 160 kg con aceite también exige considerar el ángulo de inclinación y el sellado del aceite durante el transporte. Además de la unidad de lodo de 95 kg, los materiales de lodo, el suministro de agua y el área de mezcla también deben ubicarse cerca del punto de perforación.
- El peso del módulo determina si una pieza puede ser levantada o transportada de alguna manera, no determina si la ruta es viable;
- El peso total de 1380 kg es la suma de los módulos, no significa que pueda moverse como un todo una vez en el sitio;
- La superficie de ensamblaje requiere planitud y capacidad portante; las áreas de almacenamiento de barras de perforación, cajas de testigos y materiales de lodo deben calcularse aparte.
45°–90° se refiere al ángulo del pozo, no a la dificultad de acceso
El CR800P admite perforación en múltiples ángulos de 45°–90°. En vetas controladas por fallas y zonas de cizalla, los pozos inclinados pueden mejorar la efectividad de intersección del mineral; el rango ajustable de ángulos pertenece a la capacidad de diseño de pozos y es una línea distinta de si el equipo puede llegar al punto de perforación. Cuando el área de la plataforma en montaña es limitada, el ajuste del ángulo también afecta la orientación de la torre, la disposición de las barras de perforación y el espacio de operación en boca de pozo; esto debe verificarse según las condiciones específicas de la plataforma.
La capacidad para pozos de profundidad media se reparte entre varios parámetros
La profundidad de referencia del CR800P es de 920 m para BQ, 800 m para NQ y 380 m para HQ. Las tres especificaciones no pueden compararse horizontalmente por tamaño: a menor especificación, mayor profundidad alcanzable, lo que expresa la misma capacidad de perforación bajo distintos sistemas de herramientas. Al avanzar hacia abajo, la función de cada componente es aproximadamente la siguiente.
| Parámetro | Valor | Etapa restringida |
|---|---|---|
| Fuerza de empuje | 67 kN | Dirección de avance, en coordinación con el control de presión de perforación |
| Fuerza de extracción | 130 kN | Margen para extracción de barras y manejo de resistencia en el pozo |
| Torque del cabezal motriz | 980 N·m | Corte rotativo, requiere ajuste ante cambios litológicos |
| Velocidad del cabezal motriz | Máximo 1200 rpm | En coordinación con el tipo de broca y el grado de integridad de la roca |
| Capacidad de cable del cabrestante | 1000 m (cable de acero de 6 mm) | Elevación del tubo interior en testigos con cable de nivel 800 m |
| Caudal y presión de lodo | 100 L/min, 7 MPa | Estabilidad de circulación para evacuación de detritos y retorno de agua |
A medida que aumenta la profundidad del pozo, el peso propio de las barras y la fricción de la pared del pozo aumentan gradualmente; la fuerza de extracción de 130 kN deja margen para el manejo de herramientas en tramos más profundos. Ante resistencias anómalas debe revisarse primero la pared del pozo y el estado de circulación, en lugar de seguir tirando con fuerza.
La solución de potencia depende de las condiciones de suministro en la mina
El CR800P puede equiparse con motor diésel, con potencia requerida ≥99 kW; también puede adoptar una configuración de motores eléctricos de 22 kW×3. En zonas montañosas remotas es necesario incluir en la evaluación el transporte de combustible, las condiciones de generación y los recursos de mantenimiento; una plataforma fija con suministro eléctrico estable puede considerar la opción eléctrica, reduciendo el mantenimiento del motor y la presión de almacenamiento y transporte de combustible. Elegir una u otra no es una extensión de la portabilidad, sino el resultado de la correspondencia con las condiciones de suministro.
Accesibilidad y capacidad de construcción son dos cosas distintas
La estructura modular reduce el umbral de transporte de cada pieza, pero lo siguiente aún debe confirmarse por separado antes de iniciar los trabajos: transitabilidad en temporada de lluvias, estabilidad de taludes, ruta de transporte del personal, drenaje de la plataforma y capacidad portante de la superficie de ensamblaje, fuente de agua para lodo, ubicación de almacenamiento de barras de perforación y cajas de testigos, y vías de seguridad. Cuando los puntos de perforación están dispersos y las líneas de exploración cruzan varias crestas o quebradas, estas condiciones suelen determinar el ritmo del proyecto antes que el propio equipo.
Por lo tanto, “modular portátil” puede entenderse como una mejora de la accesibilidad del equipo, pero no conviene interpretarlo como un permiso de acceso para cualquier montaña. La eficiencia real de perforación, la profundidad y el efecto de recuperación de testigos aún deben basarse en las condiciones geológicas del sitio, las herramientas de fondo, el ángulo de perforación y el método de operación; los límites de pendiente y capacidad portante no tratados en este artículo deben confirmarse con el fabricante o con los datos de inspección del sitio.
