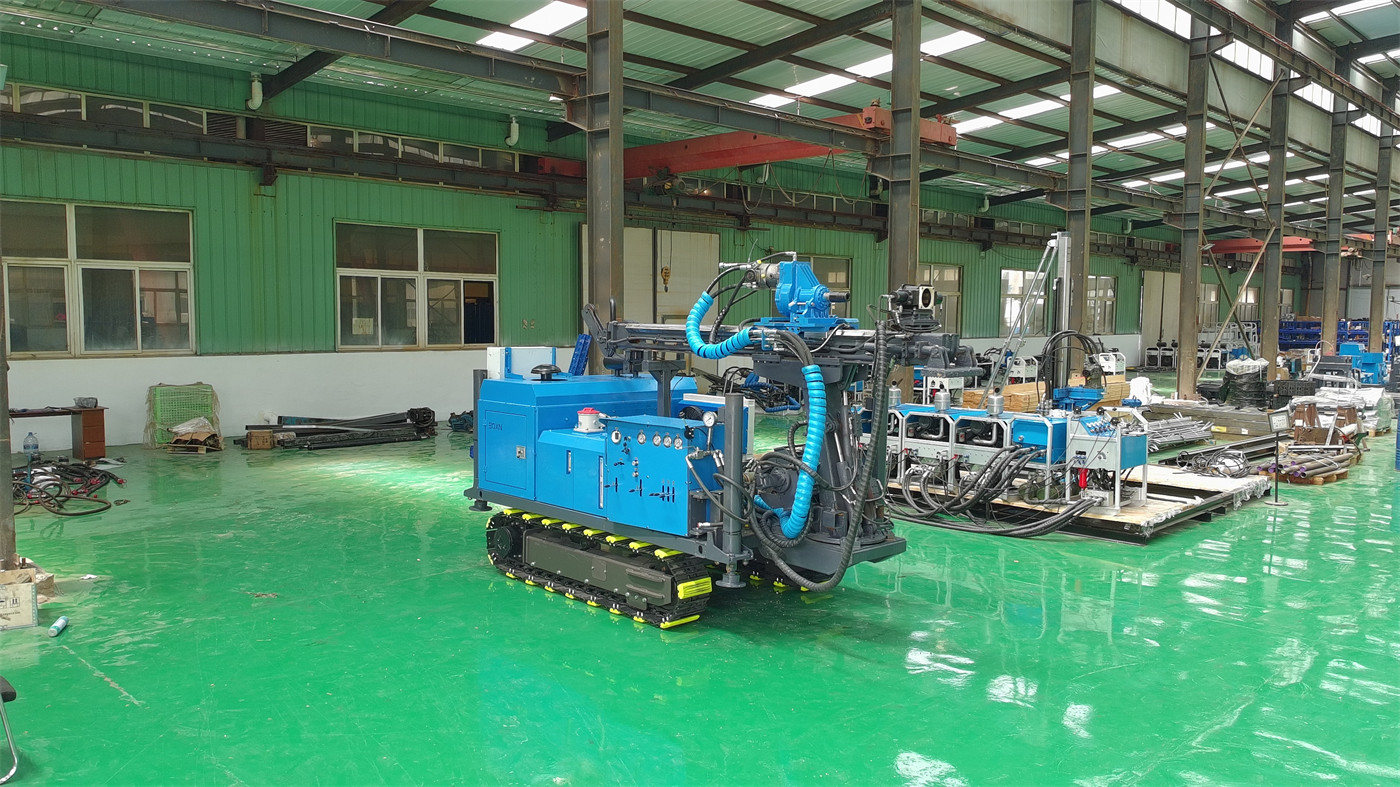

En el contexto de la ingeniería, la primera asociación con un taladro DTH suele ser el anclaje de taludes, lo que está relacionado con el orden de la documentación del producto DTH30C: los barrenos para anclajes y cables de anclaje aparecen en la primera línea de los usos típicos. Sin embargo, el mismo documento, después del anclaje, también enumera tres tipos de uso: preperforación de cimentaciones, canteras y obras viales. Al examinar estos tres por separado, se descubre que comparten el mismo equipo, pero cada uno plantea requisitos diferentes sobre los parámetros: la preperforación de cimentaciones se centra en la profundidad del barreno y la conexión con los procesos posteriores; las canteras, en la dureza de la roca y la frecuencia de ajuste de la posición de los barrenos; y las obras viales, en el traslado y las condiciones del sitio.
Este artículo no repite las descripciones ya existentes sobre anclaje de taludes, sino que aborda únicamente una cuestión de alcance: en estos tres tipos de uso del DTH30C, qué condiciones ya están dadas por la documentación y cuáles no están especificadas y deben confirmarse según el proyecto.
Primero, los valores de capacidad del equipo en sí
Antes de discutir el ámbito de aplicación, es necesario enumerar claramente las restricciones. A continuación, los valores de la documentación de este sitio directamente relacionados con los usos:
| Parámetro | Valor documentado |
|---|---|
| Profundidad máxima de perforación | 30 m |
| Diámetro de perforación | 76–280 mm |
| Dureza de roca aplicable | Media-alta, aprox. f=8–24 |
| Par máximo de rotación | 3500 N·m |
| Consumo de aire de referencia | Aprox. 8 m³/min (originalmente indicado como 8 m²/min) |
| Carrera de la corredera / carrera efectiva | 3.2 m / 2.2 m |
| Altura de hincado | 2.2 m |
| Ajuste de ángulo de giro / inclinación | 18–180°, con función de ajuste de inclinación, sin rango de ángulo especificado |
| Peso total / dimensiones | 2500 kg / 3200 × 1200 × 1850 mm |
Estos valores son el punto de partida para evaluar la aplicabilidad. Cabe señalar que la documentación también indica que la eficiencia real de perforación se ve afectada por la dureza de la roca, el diámetro del barreno, las especificaciones del martillo DTH, la capacidad del compresor de aire y el desgaste de la broca; por lo tanto, lo que se discute a continuación es si las condiciones se cumplen, no el nivel de eficiencia.
Preperforación de cimentaciones: las restricciones recaen sobre la profundidad del barreno y los procesos posteriores
La documentación describe la preperforación de cimentaciones como: en la construcción de cimentaciones de equipos, pilotes de barandilla, pilotes cortos y cimentaciones en roca dura, cuando se encuentra una capa de roca completa, se puede utilizar primero la perforación DTH para formar un barreno previo, reduciendo la resistencia al hincado o instalación posterior. La carrera de la corredera de 3.2 m y la carrera efectiva de 2.2 m son adecuadas para barras de perforación de longitud media-corta y construcciones de pilotes cortos.
Aquí hay dos niveles de restricción que deben examinarse por separado.
El primer nivel es la profundidad. La profundidad máxima de perforación de 30 m es el límite del equipo, pero la profundidad real del barreno en la preperforación de cimentaciones a menudo está determinada por el tipo de pilote o el diseño de la cimentación. La documentación no proporciona un rango de profundidad recomendado para la preperforación de cimentaciones, por lo que qué segmento de profundidad es más rentable debe calcularse según el tipo específico de pilote; no puede deducirse directamente del límite de 30 m.
El segundo nivel es la correspondencia entre el diámetro del barreno y el tipo de pilote. El rango de 76–280 mm dado en la documentación es el rango de diámetros perforables del equipo, pero el diámetro de preperforación debe servir al hincado o instalación posterior, lo cual es una entrada de diseño, no una entrada de selección de equipo. La altura de hincado en la documentación es de 2.2 m, valor que coincide con la carrera efectiva y puede servir como referencia para la conexión entre la preperforación y los procesos posteriores, pero no significa que sea aplicable a todos los tipos de pilotes.
Canteras: la dureza de la roca y la frecuencia de ajuste de la posición de los barrenos son las dos líneas principales
La documentación indica que el equipo puede utilizarse en canteras, canteras de piedra y obras a cielo abierto para barrenos de banqueo, barrenos auxiliares de fragmentación y barrenos de obra local, y menciona especialmente que es más adecuado para entornos de construcción con espacio reducido, profundidad de barreno somera y necesidad de ajustar frecuentemente la posición de los barrenos, especialmente para equipos de proyectos pequeños y medianos.
La condición de "dureza media-alta, aprox. f=8–24" es más crítica en el escenario de canteras que en el de anclaje de taludes. La caliza, el granito, la arenisca y el basalto enumerados en la documentación caen dentro de este rango, pero el grado de integridad y la abrasividad de un mismo tipo de roca varían mucho. La documentación afirma al respecto: en la construcción real, se debe seleccionar el martillo DTH y la broca según el grado de integridad de la roca, la abrasividad y el diámetro de perforación; en condiciones de roca dura, especialmente, se debe garantizar el suministro de aire comprimido y la lubricación del martillo DTH. Es decir, el valor f solo enmarca la categoría general; qué martillo y qué broca configurar específicamente no se proporciona en una tabla correspondiente en la documentación, y es parte de lo que debe confirmarse según el proyecto.

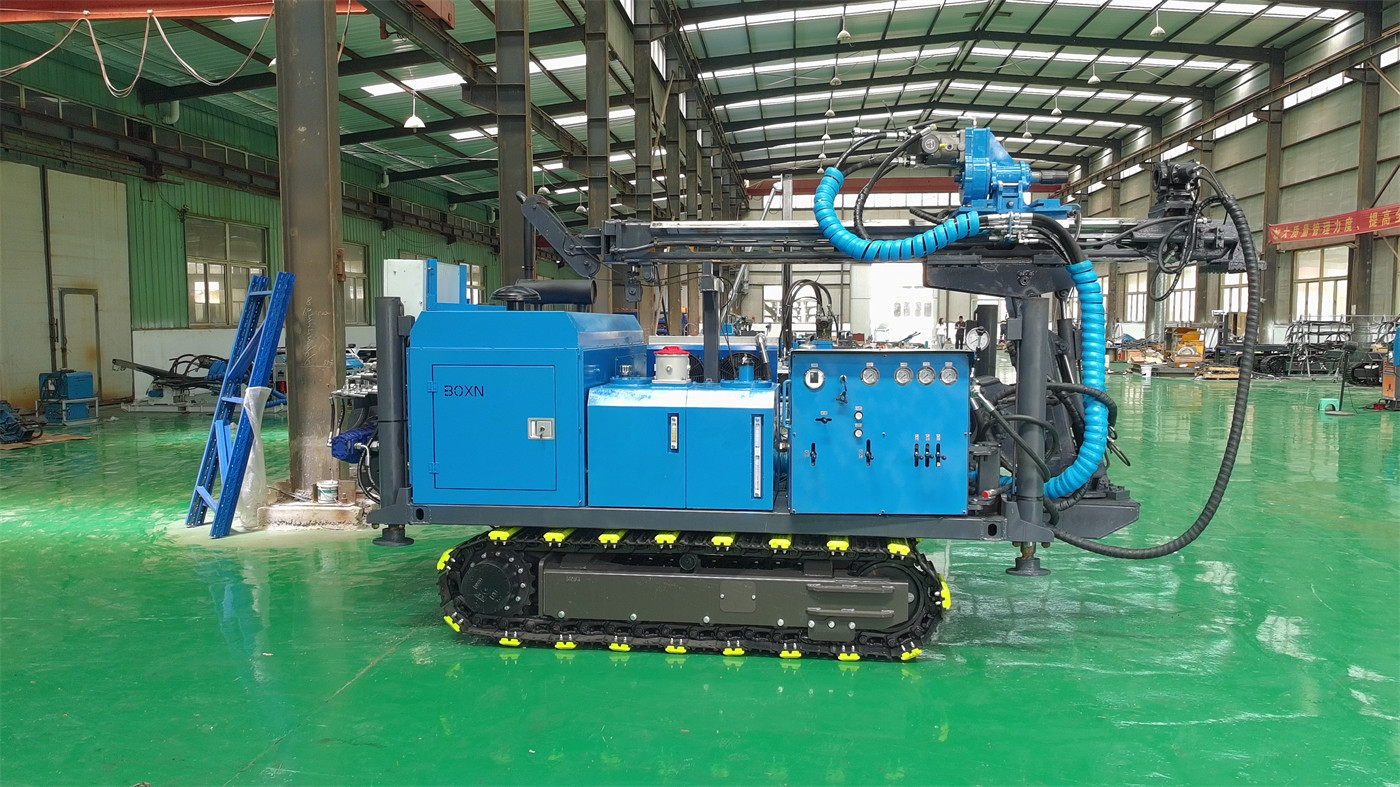

La capacidad correspondiente a "ajustar frecuentemente la posición de los barrenos" recae principalmente en el chasis de orugas y las dimensiones totales. Con un peso total de 2500 kg y un ancho de aproximadamente 1.2 m, la documentación afirma que es adecuado para algunas plantas industriales, obras dentro de cercados y pasillos de construcción estrechos, pero antes de ingresar al punto de construcción aún se debe confirmar el espacio de giro, la capacidad de carga del suelo, las tuberías subterráneas y los edificios circundantes. Estas son condiciones del sitio, no parámetros del equipo, y la documentación las enumera como asuntos a verificar antes del ingreso.
Obras viales: la movilidad sobre orugas se traduce en capacidad de desplazamiento a corta distancia
La descripción de obras viales en la documentación incluye refuerzo de taludes, barrenos de drenaje, preparación de excavación en roca y cimentaciones de barandillas. El chasis de orugas facilita el desplazamiento a corta distancia del equipo a lo largo de caminos de obra, y ofrece mejor adherencia que los equipos sobre ruedas en terrenos de grava, suelo compactado y ligeramente irregulares; las orugas de goma son más respetuosas con superficies pavimentadas y suelos de hormigón, adecuadas para construcción urbana y plantas industriales.
Aquí es necesario separar dos cosas. Las orugas de goma reducen el daño a la superficie pavimentada, pero no significan que se pueda circular directamente sobre cualquier superficie; la velocidad de desplazamiento indicada en la documentación es de 5–10 km/h, y los terrenos aplicables se especifican como suelo compactado, camino de grava, camino de obra y terrenos generalmente irregulares. En otras palabras, estos tipos de terreno son el límite de las condiciones de desplazamiento de este equipo; los terrenos fuera de esta descripción (por ejemplo, lodo blando, rocas sueltas de gran tamaño) no están contemplados en la documentación.
Una restricción común a los tres tipos de uso: diámetro de perforación y dureza de la roca
El rango de diámetro de 76–280 mm y el rango de dureza f=8–24 son los límites compartidos por estos tres tipos de uso. Al considerar ambos rangos juntos, surge una pregunta que la documentación no responde directamente: cuando el diámetro se acerca al límite superior y la dureza de la roca también se acerca al límite superior, ¿siguen siendo adecuados el par de rotación de 3500 N·m y el consumo de aire de referencia de aproximadamente 8 m³/min?
La documentación afirma sobre el par: puede satisfacer la mayoría de las necesidades de perforación DTH en barrenos de ingeniería de 76–280 mm; en la construcción real, la rotación, el avance y el impacto deben mantenerse coordinados; si la resistencia a la rotación aumenta continuamente, el retorno de detritos disminuye o la broca salta notablemente, se deben ajustar los parámetros a tiempo y realizar la limpieza del barreno. Este pasaje ofrece una dirección de juicio, no una tabla de correspondencia. Si son adecuados depende de las especificaciones del martillo DTH y la capacidad del compresor de aire, y estos dos elementos se consideran accesorios opcionales en la documentación, sin modelos específicos.
El apartado del compresor de aire: hay una indicación en la documentación que debe confirmarse
La perforación DTH depende del aire comprimido para accionar el martillo DTH y evacuar los detritos, por lo que el consumo de aire determina directamente si el martillo DTH puede funcionar correctamente. El consumo de aire de referencia en la documentación está escrito como aproximadamente 8 m³/min, pero la tabla original indica realmente 8 m²/min; este sitio lo interpreta como m³/min según la unidad común de caudal de aire comprimido, y aclara que debe confirmarse finalmente con la documentación técnica oficial.
Este es un punto que este artículo no puede resolver por el lector. Dado que este valor está directamente relacionado con la selección del compresor de aire, al cotizar o confirmar técnicamente un proyecto, se debe verificar por separado con el fabricante la unidad y el valor del consumo de aire, y no aplicar directamente el texto existente.
Condiciones de sitio y transporte: limitaciones reales correspondientes a 2500 kg
Con un peso total de aproximadamente 2500 kg, es más fácil de transportar y cargar/descargar que los equipos DTH grandes, y también es adecuado para traslados frecuentes dentro de la obra. La documentación también ofrece precauciones de transporte: se debe seleccionar un vehículo con capacidad de carga adecuada y puntos de fijación; las rampas de carga y descarga deben tener suficiente capacidad de carga y se debe evitar el deslizamiento lateral de las orugas durante el ascenso y descenso.
El ancho de aproximadamente 1.2 m dentro de las dimensiones de 3200 × 1200 × 1850 mm es la base directa para determinar si puede pasar por pasillos de planta y entradas cercadas. Sin embargo, la capacidad de paso no depende solo del ancho, sino también del radio de giro, la capacidad de carga del suelo y el gálibo superior; estos valores no se proporcionan en la documentación.
Límites ya especificados en la documentación relevantes para el alcance de este artículo
- La profundidad máxima de perforación de 30 m lo acerca más a un equipo para barrenos de ingeniería que a uno para pozos de agua profundos; la documentación especifica claramente que para pozos de agua de 200 m, 300 m o más se deben utilizar taladros especiales para pozos de agua.
- La función de ajuste de inclinación está indicada como disponible, pero la documentación no proporciona el rango de ángulo específico; en el diseño del proyecto se debe tomar como referencia la configuración final de producción y los documentos de confirmación técnica.
- La roca meteorizada, las capas mixtas de suelo y roca y las capas superiores sueltas pueden provocar inestabilidad de la pared del barreno; la documentación recomienda reducir la velocidad de avance y, según sea necesario, utilizar entubado, herramientas de perforación iniciales u otros métodos de estabilización superior.
- Las fisuras y zonas fracturadas pueden provocar desprendimientos, fugas de aire y atascos de la broca; la documentación recomienda reducir el avance excesivo, mantener la limpieza continua del barreno y, si la presión del circuito de aire de alta presión es anormal o el retorno de detritos se interrumpe repentinamente, detener la perforación y verificar primero.
- La velocidad de avance de 53 m/min corresponde a la velocidad de desplazamiento rápido del mecanismo de avance, utilizada para el retorno del cabezal motriz, la manipulación de barras y movimientos no relacionados con la perforación; no debe interpretarse directamente como velocidad de penetración en la roca.
Preguntas que este artículo no puede responder
La primera es el valor de eficiencia. La documentación no proporciona ninguna eficiencia de penetración bajo condiciones geológicas, ni datos comparativos para diferentes diámetros de barreno o especificaciones de martillo DTH; este artículo no especula.
La segunda son los modelos de accesorios. El martillo DTH, la broca, las barras de perforación, las herramientas de entubado, el compresor de aire, las mangueras de aire de alta presión, el lubricador de niebla de aceite, el colector de polvo o el dispositivo de supresión de polvo por niebla de agua se enumeran como accesorios opcionales en la documentación, sin especificaciones concretas, por lo que no es posible dar una combinación de accesorios determinada para una formación geológica específica.
La tercera es la unidad del consumo de aire. Como se mencionó anteriormente, este punto debe confirmarse con la documentación técnica oficial antes de utilizarse para la selección del compresor de aire.
Excluidos estos tres puntos, lo que puede determinarse es que la aplicabilidad del DTH30C en los tres tipos de uso más allá del anclaje de taludes está determinada conjuntamente por el diámetro de perforación, la dureza de la roca, la capacidad del compresor de aire y las condiciones del sitio, y no por el único número de 30 m.
