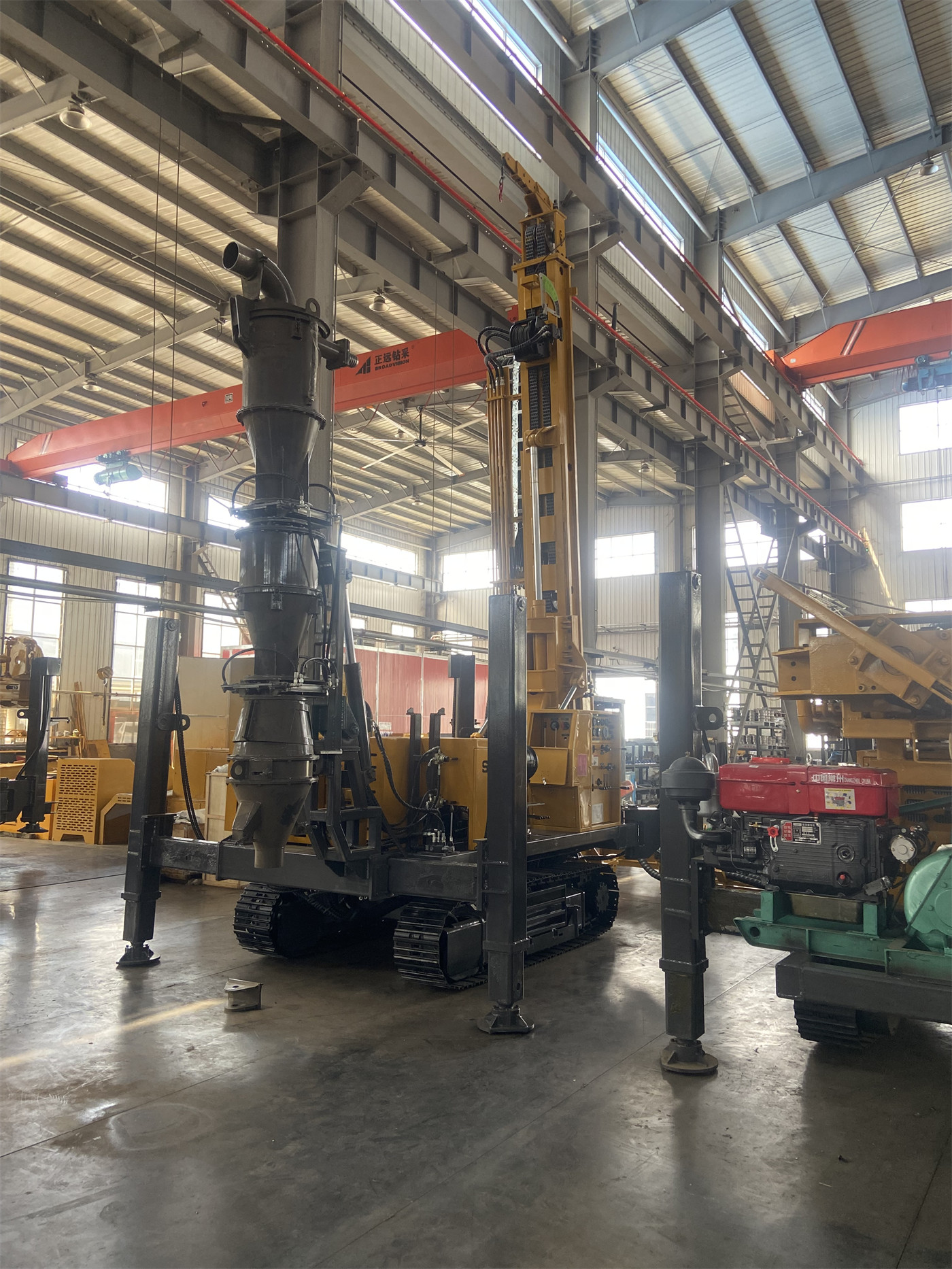

Si el objetivo de un proyecto de exploración es obtener testigos continuos e intactos para registro y ensayos, la WR400RC no es el equipo correspondiente; su función es obtener muestras de detritos que retornan según la profundidad del sondeo mediante circulación inversa. La WR400RC es una perforadora de circulación inversa sobre orugas de 400 metros, con una profundidad máxima de perforación de 400 m y un diámetro de perforación de 105–305 mm, adecuada para exploración minera, muestreo geológico y construcción de pozos de agua profundos. Antes de la compra, determinar si el proyecto requiere muestras de detritos o testigos continuos es la primera cuestión para evaluar si este equipo es el adecuado.
Primero, distinguir los dos objetivos de muestreo
Qué responde el muestreo de detritos
La perforación de circulación inversa establece un canal de retorno independiente a través de barras de doble pared; el aire comprimido acciona la herramienta de fondo y los detritos retornan rápidamente a la superficie por el tubo interior. En comparación con el retorno por el espacio anular exterior, esta trayectoria ayuda a acortar el recorrido de mezcla de los detritos en el pozo, lo que facilita la recolección de muestras por intervalos de profundidad. Es adecuado para recolectar muestras en intervalos fijos de avance, registrar cambios de color, litología, alteración y mineralización, y luego enviarlas al laboratorio para análisis de ley.
Qué responde el testigo continuo
La extracción de testigos continuos obtiene testigos intactos, lo que facilita la observación de estructuras, texturas y relaciones de contacto, así como la realización de ensayos sistemáticos según la longitud del testigo. La información de la WR400RC especifica claramente que obtiene muestras de detritos que retornan según la profundidad, no testigos continuos e intactos. Si el diseño del proyecto exige extracción de testigos durante todo el sondeo y la tasa de recuperación de testigos como indicador de aceptación, se debe optar por una perforadora de testigos en lugar de buscar una solución alternativa con este equipo.
Enfoques combinados comunes
En exploración minera, una práctica común es utilizar primero la circulación inversa para establecer rápidamente puntos de control de sondeos en un área amplia, con el fin de verificar anomalías y hacer una estimación preliminar de los límites del cuerpo mineralizado; luego, según los resultados, decidir qué áreas clave requieren posteriormente perforación con extracción de testigos. La información de la WR400RC incluye como aplicaciones la exploración de oro, cobre, hierro y litio; en el caso del oro, puede utilizarse para verificación de anomalías superficiales, investigación de mineralización bajo capas de cobertura, control de límites del cuerpo mineralizado y perforación de extensión periférica.
Parámetros técnicos y condiciones de aplicación de la WR400RC
| Elemento | Parámetro |
|---|---|
| Profundidad máxima de perforación | 400 m |
| Diámetro de perforación | 105–305 mm |
| Ángulo de trabajo | 45° / 90° |
| Motor | 92 kW Yuchai |
| Fuerza de elevación | 22 T |
| Presión axial | 6 T |
| Torque de rotación | 8000 / 4000 N·m |
| Velocidad máxima | 75 / 150 r/min |
| Presión de trabajo | 1.2–3.5 MPa |
| Consumo de aire | 16–55 m³/min |
| Barras RC recomendadas | 89 / 102 mm, longitud de barra 3 m |
| Velocidad de desplazamiento sobre orugas | aprox. 2.5 km/h |
| Ángulo máximo de pendiente de referencia | 21° |
| Carrera de los estabilizadores hidráulicos | 1.6 m |
| Fuerza de elevación del cabrestante auxiliar | 1.5 T |
| Peso total de la máquina | aprox. 11 T |
| Dimensiones exteriores | aprox. 7 × 1.85 × 2.86 m |
Cabe señalar que los 400 m corresponden a la profundidad máxima de perforación indicada en la información; la profundidad real estará influenciada por el diámetro, las barras, la capacidad del compresor de aire, las condiciones geológicas, la desviación del pozo y el desgaste de las herramientas. Debe entenderse como una capacidad de referencia en una configuración típica, no como un límite inferior garantizado en cualquier condición de trabajo.
Verificar tres aspectos según el tipo de proyecto
Exploración minera y muestreo geológico
- Si la profundidad y el diámetro del pozo están dentro del rango de 400 m y 105–305 mm; cuando el diámetro y la profundidad se acercan simultáneamente al límite superior, se requiere una verificación más cuidadosa.
- Si la dirección del pozo es vertical o inclinada a 45°. La información indica dos ángulos de trabajo, 45° y 90°, que pueden utilizarse para verificar cuerpos mineralizados inclinados, zonas estructurales o blancos específicos; antes de la construcción formal, se debe confirmar la dirección y el ángulo del pozo según el diseño geológico.
- Si se requiere extracción continua de testigos durante todo el sondeo. Si se requiere extracción de testigos, este modelo no cumple; si solo se necesitan muestras de detritos, se debe establecer simultáneamente un sistema de numeración, pesaje, embalaje y registro de anomalías de las muestras.
Construcción de pozos de agua de profundidad media a profunda
La información incluye los pozos de agua profundos como una de las principales aplicaciones; el suministro de agua rural, el riego agrícola, el agua industrial y el desarrollo de aguas subterráneas en zonas mineras pueden considerarse. Sin embargo, la construcción de pozos de agua no necesariamente requiere el uso del sistema de muestreo RC durante todo el proceso; según las condiciones geológicas y los requisitos de terminación del pozo, se puede optar por martillo de fondo, perforación con lodo u otros métodos adecuados. Los sondeos de exploración prestan más atención a la calidad de las muestras, mientras que los pozos de agua se centran en la estabilidad del pozo, el diámetro y los acuíferos; dentro de un mismo proyecto se puede considerar compartir la plataforma pero configurar equipos por separado.
Uso compartido para suministro de agua en zonas mineras e investigación minera
Los proyectos mineros pueden tener tanto necesidades de sondeos de exploración como de pozos de agua para uso doméstico, supresión de polvo y producción auxiliar. La WR400RC admite varios métodos de perforación y puede ajustar su configuración según los objetivos de diferentes pozos dentro de un mismo proyecto, lo que tiene un significado práctico para la utilización del equipo.
Evaluar la compatibilidad de procesos según la formación geológica
- Cobertura suelta: los estratos de suelo, arcilla, arena y grava son propensos al colapso y no necesariamente aptos para la perforación RC neumática directa. La información indica que este modelo admite perforación con lodo, por lo que en los estratos sueltos superiores se puede optar por circulación de lodo y entubado según las condiciones de la pared del pozo, y cambiar el proceso al entrar en roca estable.
- Roca meteorizada y roca dura relativamente intacta: se puede equipar con martillo de fondo de presión media o alta; se debe prestar atención al caudal del compresor, la lubricación del martillo, el desgaste de la broca y el estado del retorno de detritos.
- Zonas fracturadas y formaciones con fisuras desarrolladas: son propensas a desprendimientos y ensanchamientos locales; los detritos pueden quedar retenidos en el pozo y retornar de forma concentrada, lo que deteriora la correspondencia de profundidad de las muestras. Si se requiere alta precisión de muestreo, se debe especificar en el plan de compra y construcción la supervisión del personal geológico en sitio sobre los cambios en el retorno de muestras.
Requisitos de equipamiento complementario para el muestreo de circulación inversa
La perforación RC exige altos requisitos de presión y caudal del compresor de aire. La información indica una presión de trabajo de 1.2–3.5 MPa y un consumo de aire de 16–55 m³/min. Al aumentar la profundidad, el diámetro o la dureza de la roca, si el caudal de aire es insuficiente, la velocidad de retorno de los detritos disminuirá, lo que puede afectar la continuidad del muestreo y la limpieza del fondo del pozo. Las especificaciones del compresor deben verificarse punto por punto con el contratista según la profundidad y el diámetro reales; este sitio no proporciona una combinación fija, por lo que antes de la compra se debe confirmar con el fabricante el rango de caudal y presión requerido.
El estado de retorno de las muestras afecta directamente la calidad de los datos. Durante la construcción se debe observar el volumen de retorno, el tamaño de las partículas, los cambios de polvo y si existe una mezcla evidente entre muestras; cada vez que se añade una barra, se limpia el pozo o se reinicia el muestreo tras una parada, se debe tratar el intervalo de transición según el protocolo de muestreo en sitio para evitar la mezcla de muestras de diferentes profundidades. Las muestras RC deben numerarse, pesarse y embalarse según intervalos fijos de profundidad, y registrarse el número de sondeo, la profundidad, la hora y las anomalías; el sistema de muestreo, el ciclón o el equipo de división de muestras también deben limpiarse periódicamente.
En cuanto a las barras, se recomiendan barras RC de 89 / 102 mm de diámetro y 3 m de longitud. Las barras RC tienen una estructura diferente a las barras convencionales de pared simple; se debe garantizar el sellado y la conexión fiable de los canales interior y exterior. Durante la construcción se deben revisar periódicamente las conexiones de las barras de doble pared, los sellos y el desgaste del tubo interior para evitar fugas de aire y mezcla de muestras que afecten la calidad del muestreo.
Aspectos a confirmar antes de la compra
- Si el proyecto acepta muestras de detritos en lugar de testigos continuos y cómo se redactan los criterios de aceptación.
- La combinación de profundidad máxima y diámetro del pozo, y si se requieren pozos inclinados a 45°.
- El plan de configuración de presión y caudal del compresor de aire, y si el fabricante lo proporciona como parte del suministro.
- El proceso específico de recolección, división, numeración y embalaje de muestras, y la asignación de responsabilidades.
- Las condiciones de cambio entre perforación con lodo y proceso RC neumático, y la configuración del entubado.
- Las condiciones de disposición en sitio: peso total de la máquina aprox. 11 T, velocidad de desplazamiento sobre orugas aprox. 2.5 km/h, ángulo máximo de pendiente de referencia 21°; antes del traslado se debe confirmar la capacidad portante del terreno y la ruta de transporte.
- El plan de placas de apoyo para los estabilizadores en trabajos inclinados y de alto torque; en suelos blandos se debe evitar el hundimiento de los estabilizadores por cargas elevadas prolongadas.
La WR400RC ofrece una plataforma de perforación; la calidad final de las muestras también depende del proceso de muestreo en sitio y de la operación del personal. Los juicios anteriores se basan en la información disponible en este sitio y no involucran casos de clientes específicos, transacciones ni datos medidos; se recomienda confirmar por escrito con el fabricante, punto por punto durante la fase de cotización, los aspectos relacionados con la selección de equipos complementarios y las cláusulas contractuales.
