En la documentación del WR260 solo hay dos frases sobre el terreno: el chasis de orugas facilita el traslado por caminos rurales, caminos de campo y superficies de grava; las dimensiones del equipo son de aproximadamente 3900 × 1750 × 2250 mm, lo que facilita su entrada en plantas industriales y zonas de construcción con espacio limitado en comparación con grandes perforadoras de pozos profundos. Estas dos frases son el punto de partida de este artículo. Los caminos rurales y los linderos de los campos no están construidos para el paso de una perforadora; su anchura, sus curvas y su capacidad portante no se diseñan en función de las dimensiones del equipo, por lo que lo que realmente determina si el WR260 puede entrar según lo previsto son varias condiciones del sitio ajenas a la tabla de parámetros.
Primero las dimensiones: qué significan 3900 × 1750 × 2250 mm en un camino rural
Las dimensiones exteriores indicadas en la documentación son de aproximadamente 3900 mm de largo, 1750 mm de ancho y 2250 mm de alto. La anchura de 1750 mm determina si puede atravesar tramos estrechos continuos; la longitud de 3900 mm determina cuánto espacio de maniobra se necesita para girar y dar marcha atrás; y la altura de 2250 mm se relaciona con la presencia de ramas bajas, pórticos, líneas aéreas o cobertizos temporales a lo largo del recorrido.
Estas tres medidas corresponden al contorno general del equipo, no a una parte desmontable concreta. En la documentación hay además un parámetro de 2,73 m etiquetado como “ancho de carga / Width of loading”, cuya denominación no coincide con la anchura exterior de 1750 mm; en este artículo se conserva tal como está indicado en la documentación, sin interpretarlo como anchura real de transporte, y su definición final debe confirmarse con la documentación técnica de producción oficial. Los aspectos relacionados con el transporte también deben verificarse por separado.
Orugas de acero y velocidad de desplazamiento de 2,5 km/h: distancias de traslado correspondientes

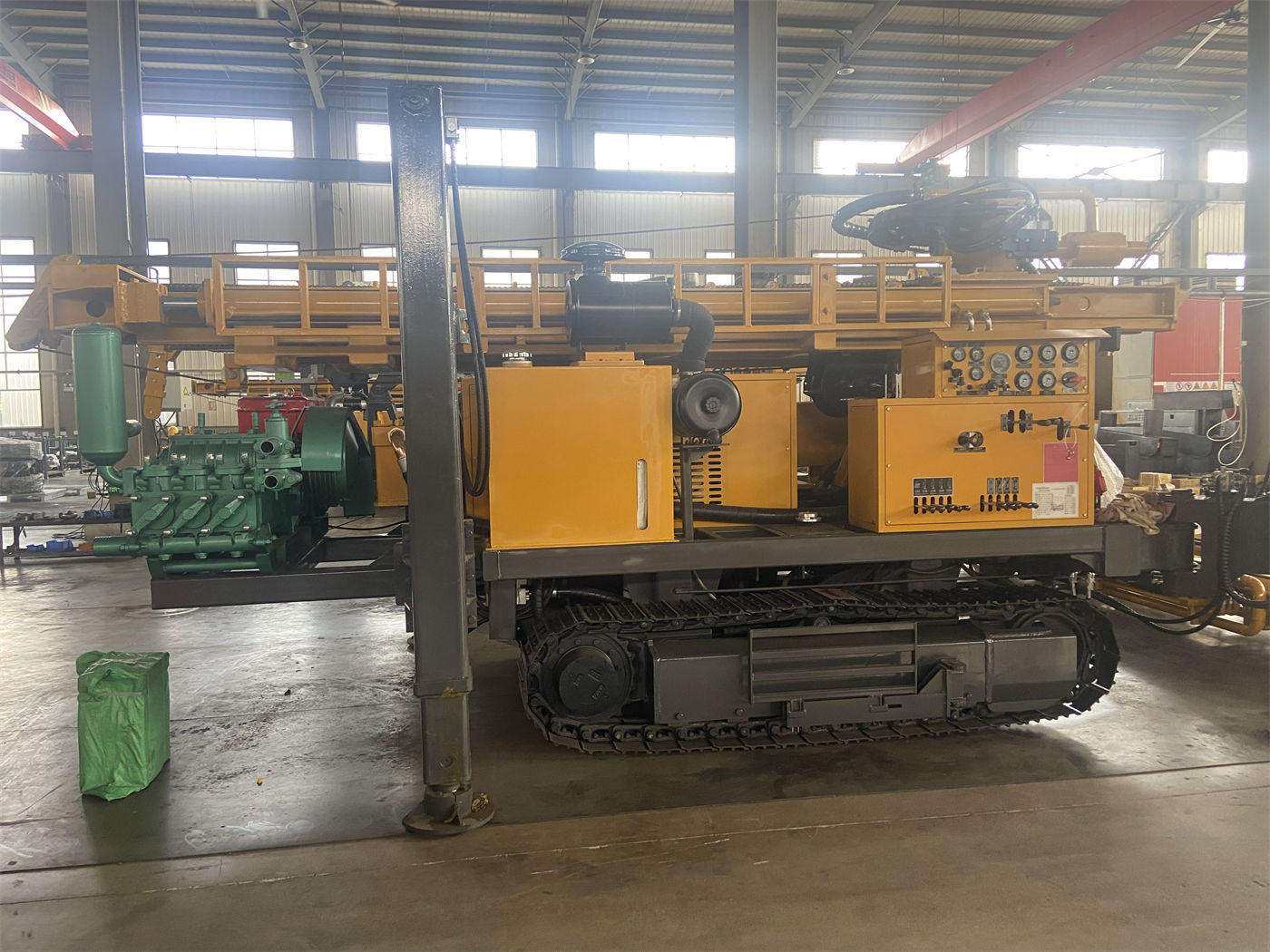

El WR260 utiliza un chasis de orugas de acero, con una velocidad de desplazamiento de aproximadamente 2,5 km/h y una capacidad máxima de ascenso referencial de 30°. Las orugas de acero ofrecen buena tracción y estabilidad en terrenos de grava, caminos rurales y zonas mineras, pero la velocidad en sí determina que es más adecuado para traslados cortos por sus propios medios que para sustituir a un vehículo de transporte en desplazamientos largos.
Estimando a 2,5 km/h, un tramo de dos o tres kilómetros de camino rural supone un tiempo de marcha pura de horas; si además hay que dar marcha atrás repetidamente, ceder el paso o rodear obstáculos, el tiempo real seguirá aumentando. La documentación recomienda replegar la torre durante el traslado del equipo y evaluar las condiciones de talud y capacidad portante del terreno; estos dos aspectos no son pasos meramente formales en caminos rurales: los firmes de suelo blando, los pasos provisionales sobre agua y los linderos de campo sueltos tras la lluvia son situaciones que deben observarse antes de decidir.
El recorrido de 1,4 m de los estabilizadores resuelve la nivelación, no el terreno en sí
El WR260 tiene un recorrido de estabilizadores de 1,4 m, que permite soportar y nivelar el equipo en terrenos ligeramente irregulares. La documentación también indica que en suelos blandos deben añadirse placas de apoyo para evitar que el hundimiento de los estabilizadores provoque la inclinación de la torre y el desplazamiento de la boca del pozo. Es decir, los estabilizadores ajustan la postura, no la capacidad portante del terreno.
Las superficies de trabajo en campos de cultivo y huertos suelen ser capas aradas, con compactación insuficiente; las zonas de estacionamiento temporal a los lados de los caminos rurales pueden ser de relleno o estar en pendiente. Este tipo de terrenos puede seguir asentándose después de desplegar los estabilizadores. Para garantizar la estabilidad del equipo antes de perforar, normalmente también es necesario colocar placas de apoyo bajo los estabilizadores y evaluar in situ si se requiere un tratamiento adicional del terreno.
Según el terreno, los puntos de atención para un mismo equipo también cambian
La documentación enumera los escenarios de aplicación del WR260: abastecimiento de agua rural, riego agrícola, granjas, fábricas, obras de construcción y abastecimiento de agua en pequeñas minas. Las condiciones del equipo son comunes a estos escenarios, pero los puntos de atención del terreno no son los mismos.
- Caminos rurales y comunidades: atención a la anchura de paso, obstáculos bajos a lo largo del recorrido, zonas de estacionamiento temporal y programación de los horarios de trabajo cerca de zonas residenciales.
- Campos de cultivo y huertos: atención a la capacidad portante de los linderos, la evitación de cultivos e instalaciones de riego y drenaje, y las rutas de desplazamiento entre bocas de pozo.
- Granjas y explotaciones ganaderas: atención a las condiciones de paso continuo por superficies pavimentadas o semipavimentadas y a la relación posicional con las instalaciones existentes de agua y electricidad.
- Pequeñas minas y campamentos de exploración: la documentación menciona que el chasis de orugas facilita el desplazamiento por caminos de grava de mina y terrenos generalmente irregulares, y señala que, cuando la proporción de roca dura es elevada, debe prestarse especial atención a la combinación de martillo de fondo y compresor de aire.
- Fábricas y obras de construcción: atención a la altura de los vanos de puerta, el radio de giro de los pasillos de la planta y la forma de estacionamiento en zonas de espacio limitado.
Estas son diferencias en las condiciones del terreno, no en la capacidad del equipo. Cuando un mismo WR260 entra en terrenos diferentes, los aspectos que deben resolverse primero son distintos.
Operaciones que se repiten al trasladarse entre varios pozos
Los equipos de construcción que necesitan varios pozos de riego repiten muchas veces las maniobras de traslado. La documentación menciona que un cuerpo compacto y una buena movilidad ayudan a reducir el tiempo de cambio de boca de pozo. De qué eslabones procede esa “reducción” puede deducirse de las condiciones del equipo: dimensiones relativamente compactas y una longitud de avance por pasada de 3,3 m compatible con tuberías de 1,5 m, 2 m y 3 m, lo que reduce el tiempo auxiliar de retorno del cabezal motriz y de conexión de tuberías.
Sin embargo, el tiempo de traslado también incluye el replegado de la torre, el izado y descenso de los estabilizadores, la elección de la ruta de las orugas, la realineación de la boca del pozo y la nivelación. La documentación no proporciona cifras de duración de estas operaciones y este artículo no las sustituye; en la práctica deben regirse por las condiciones del sitio y el modo de operación.
Aspectos del escenario de trabajo relacionados con las condiciones del terreno
El terreno determina si el equipo puede posicionarse; la formación geológica determina cómo perforar una vez posicionado. La documentación del WR260 establece varios límites según la formación, directamente relacionados con la evaluación del escenario:
- En rocas relativamente intactas como caliza, arenisca o granito, es posible perforar con el martillo de fondo, la broca y el compresor de aire adecuados; en roca dura debe prestarse atención al desgaste de la broca, la lubricación del martillo de fondo y el estado de evacuación de detritos.
- En roca meteorizada y formaciones con alternancia de dureza pueden producirse desprendimientos y reducción de diámetro; debe ajustarse oportunamente el avance y la rotación según la resistencia a la perforación y, si es necesario, usarse entubación para proteger los tramos superiores inestables.
- En capas de suelo, arcilla, arena y grava, el uso directo del martillo de fondo puede provocar derrumbes y enterramiento de la broca; deben elegirse técnicas de entubación, lodos u otras de estabilización del pozo.
- En zonas de fractura y formaciones con fisuras desarrolladas debe reducirse el avance excesivo, mantener la evacuación continua de detritos y la limpieza del pozo; en zonas de fractura más gruesas puede considerarse entubación o ayuda con espuma.
- En acuíferos y condiciones de fuerte surgencia debe ajustarse el suministro de aire y el método de limpieza del pozo según el caudal de surgencia, y registrarse la profundidad de los principales acuíferos.
- En cuevas kársticas, fisuras abiertas y formaciones con graves fugas de aire, la presión y el caudal pueden no transmitirse eficazmente al fondo del pozo; debe ajustarse el proceso según el grado de fuga o aumentarse el caudal de aire.
La documentación también indica que no debe sustituirse la evaluación previa de búsqueda de agua simplemente aumentando la profundidad del pozo. La profundidad, el diámetro, el filtro y los tramos de sellado deben determinarse combinando la posición del acuífero, el caudal previsto y los requisitos locales de calidad del agua.
Estos aspectos a menudo no los decide la perforadora en el sitio
Si se consideran juntos los grupos de condiciones anteriores, se observa que una parte está directamente relacionada con el WR260 y otra queda fuera del alcance de la perforadora.
| Condición | Grado de relación con el WR260 | Quién debe resolverlo antes de entrar en obra |
|---|---|---|
| Anchura y altura del paso | Limitado por el ancho de aproximadamente 1750 mm y la altura de 2250 mm del equipo | Inspección in situ por el contratista |
| Capacidad portante de la superficie y del estacionamiento | El recorrido de 1,4 m de los estabilizadores permite ajustar la postura; las placas de apoyo son una medida adicional | Evaluación del contratista según las condiciones del suelo |
| Distancia de traslado | Velocidad de desplazamiento de aproximadamente 2,5 km/h, ascenso máximo referencial de 30° | El contratista organiza el transporte o el desplazamiento por sus medios |
| Ubicación y profundidad del pozo | Profundidad máxima de perforación de 260 m, diámetro de 140–305 mm | Determinación combinando datos hidrogeológicos |
| Formación y proceso | Selección de martillo de fondo, entubación o lodos según la roca | Combinación de estudios y retroalimentación in situ |
La división de tareas en la tabla es solo una síntesis general. Los aspectos no cubiertos por la documentación, como la transitabilidad real de un camino rural concreto, no pueden deducirse de la tabla de parámetros y deben confirmarse in situ.
Aspectos que la documentación no responde y deben confirmarse con el fabricante o in situ
- El parámetro de 2,73 m etiquetado como “ancho de carga / Width of loading” no coincide con la anchura exterior real de 1750 mm; su definición debe confirmarse con la documentación técnica de producción oficial.
- La potencia final del motor, la tensión y el modo de control de la opción de motor eléctrico opcional no se especifican en la documentación.
- La eficiencia real de perforación, la profundidad y el resultado de terminación del pozo en distintas combinaciones de formaciones deben regirse por las condiciones del sitio, según indica expresamente la documentación; la eficiencia de perforación de referencia es de 10–35 m/h, un rango amplio que no puede tomarse como compromiso puntual.
- La presión de trabajo de referencia en perforación DTH de 1,7–2,5 MPa y el consumo de aire de 17–31 m³/min deben ajustarse al compresor según el diámetro del pozo, la dureza de la roca y la altitud; un caudal insuficiente del compresor provocará impacto insuficiente y dificultades de evacuación de detritos.

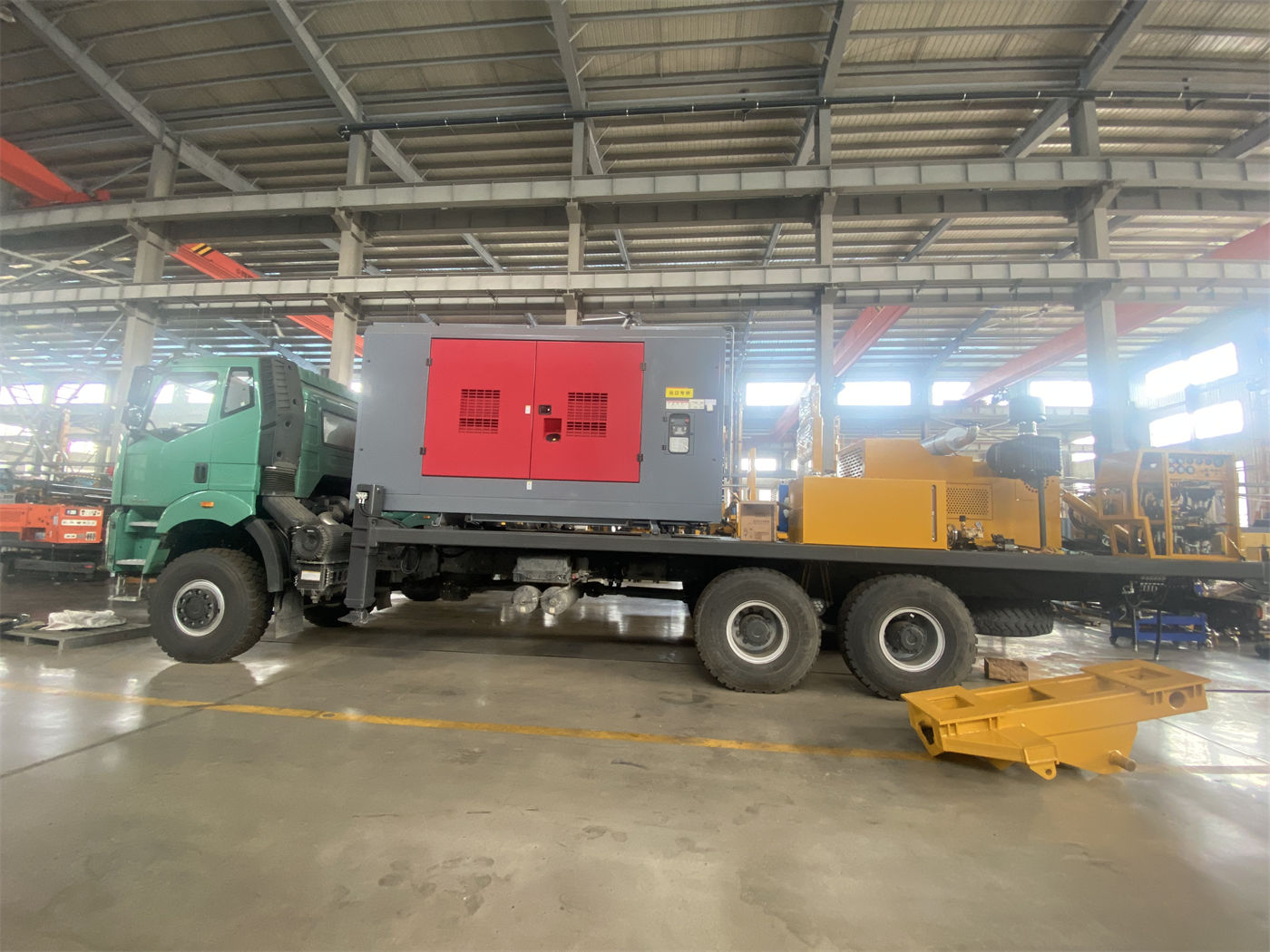

- Los planes concretos de transporte, izado y fijación para carga deben determinarse por separado según las condiciones locales de las carreteras y el estado real del equipo.
Antes de cada jornada de trabajo deben revisarse el motor, el sistema hidráulico, el cabezal rotatorio, la torre, el cabrestante y las mangueras de aire a alta presión; durante la operación deben observarse continuamente la presión de aire, la evacuación de detritos, el retorno de agua y la temperatura del equipo; al finalizar deben limpiarse los lodos y el polvo, y revisarse las roscas de las tuberías, la lubricación del martillo de fondo y los conectores hidráulicos; en traslados frecuentes deben revisarse también las orugas y los puntos de fijación para carga. El contenido anterior son los puntos de inspección enumerados en la documentación y no constituyen recomendación alguna de pasos operativos.
