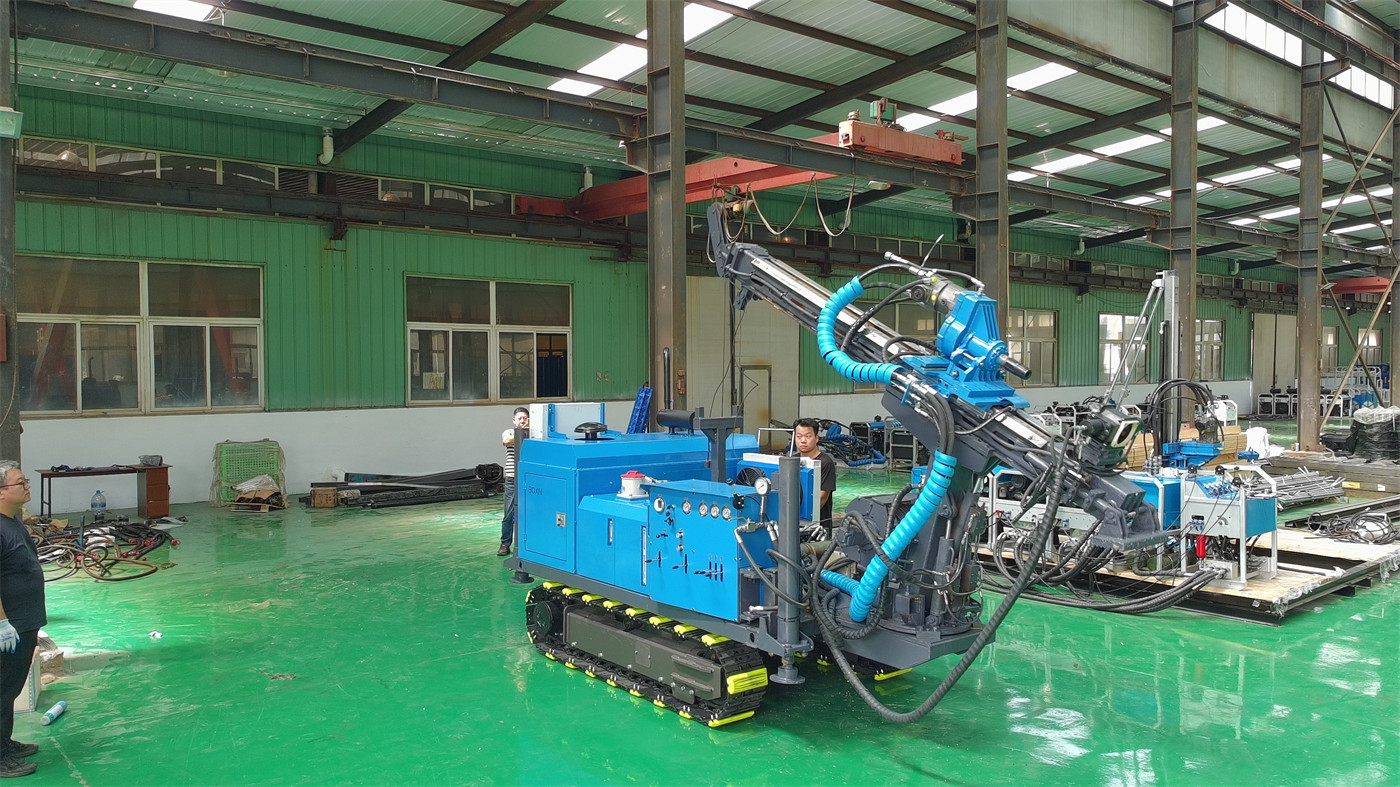

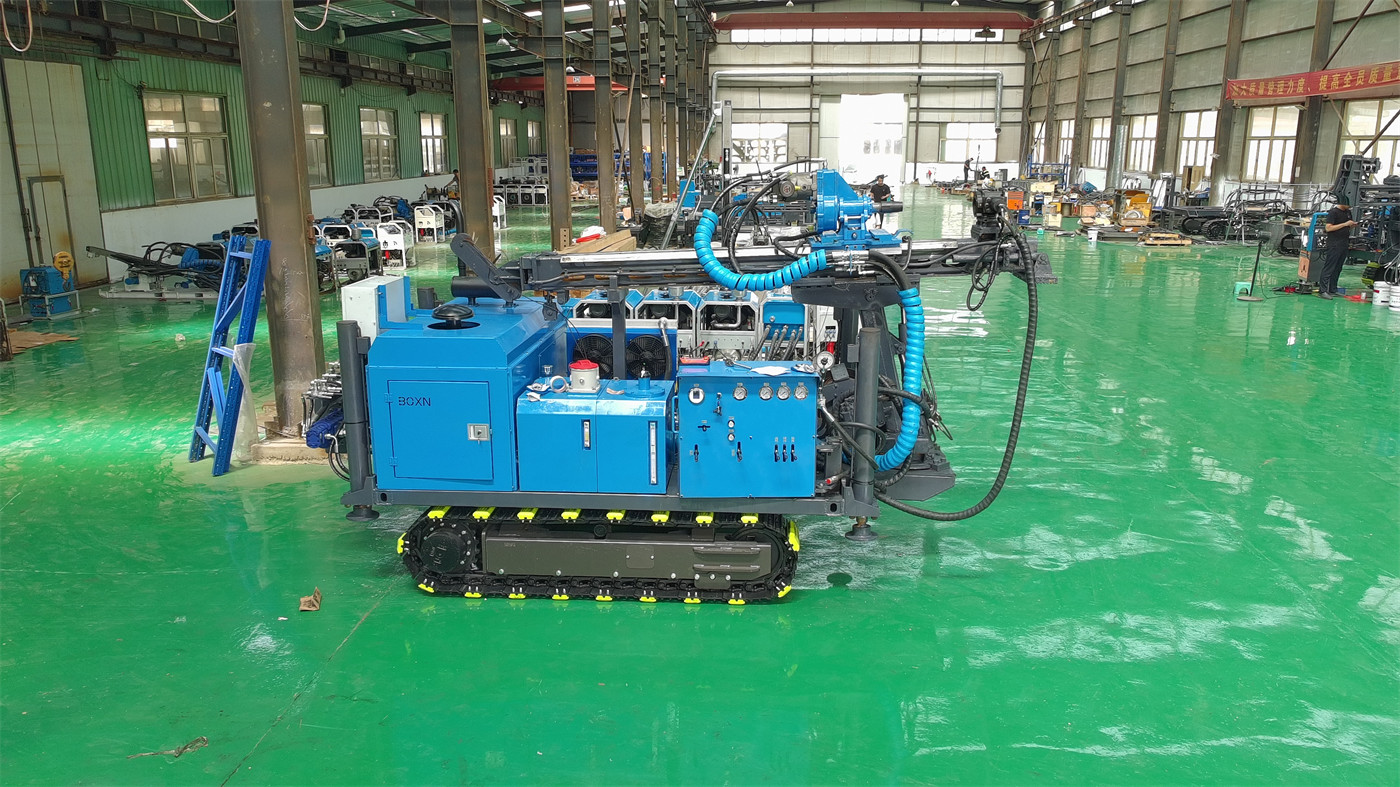

La DTH30C es una perforadora hidráulica de orugas DTH de clase 30 m. Los parámetros principales indicados en la documentación son: profundidad máxima de perforación de 30 m, diámetro de perforación de 76–280 mm, par de rotación máximo de 3500 N·m, dureza de roca aplicable de aproximadamente f = 8–24, y está destinada a la ejecución de taladros cortos y de profundidad media en rocas de dureza media-alta para anclaje de taludes, preperforación de cimentaciones, canteras y obras viales. Al comprar, primero hay que aceptar una premisa: su límite de capacidad está dentro de los 30 metros y está orientada a taladros de ingeniería, no a pozos de agua profundos.
Primero confirme que es un equipo para taladros de ingeniería, no una perforadora de pozos de agua profundos
La documentación indica que la DTH30C tiene una profundidad máxima de perforación de 30 m y es adecuada para taladros de anclaje de taludes, taladros de anclaje con cable, taladros de drenaje, taladros de preperforación de cimentaciones, taladros cortos en canteras y preperforación de pilotes cortos, entre otros taladros de ingeniería. Para la construcción de pozos de agua profundos de 200 m, 300 m o más, se debe seleccionar una perforadora especializada para pozos de agua, y no se debe utilizar esta perforadora DTH de ingeniería de clase 30 m como equipo para pozos de agua profundos. Esto determina la dirección de la evaluación de compra: si la necesidad principal del proyecto es la construcción de pozos y la gestión de sartas de perforación profunda, la selección debe orientarse directamente a la serie de perforadoras para pozos de agua, en lugar de añadir requisitos fuera de alcance a la DTH30C.
Relación de adaptación entre el par de 3500 N·m y el diámetro de 76–280 mm
El par de rotación máximo indicado en la documentación es de 3500 N·m, suficiente para satisfacer las necesidades de perforación DTH de la mayoría de los taladros de ingeniería de 76–280 mm. Cabe señalar que el diámetro de perforación y el par no tienen una correspondencia fija uno a uno; en la construcción real, la rotación, el avance y el impacto deben mantenerse coordinados. La documentación también advierte: si se produce un aumento continuo de la resistencia a la rotación, una disminución del volumen de retorno de detritos o un saltos evidentes de la broca, se deben ajustar los parámetros a tiempo y limpiar el taladro. En la etapa de compra, este punto puede tomarse como base para la selección: 3500 N·m es un valor límite superior, no un valor garantizado para cualquier diámetro; cuanto mayor sea el diámetro y más dura la roca, más necesario será el ajuste de parámetros en obra.
Además del par, el sistema de avance determina la eficiencia en la conexión de barras y en taladros cortos y medios
La DTH30C tiene una carrera de la corredera de 3.2 m, una carrera efectiva de 2.2 m y una altura de hincado de 2.2 m. La documentación indica que esta combinación es adecuada para barras de perforación cortas y medias y para la construcción de pilotes cortos, ya que mantiene la máquina compacta y satisface el ritmo habitual de las obras. En otras palabras, la carrera efectiva de 2.2 m corresponde a un ritmo de conexión de barras relativamente corto; al comprar, es necesario relacionarla con la profundidad de taladro individual y la configuración de longitud de barras del proyecto.
La velocidad de avance de 53 m/min no es la velocidad de penetración
La documentación aclara que 53 m/min es la velocidad de desplazamiento rápido del mecanismo de avance, utilizada principalmente para el retorno de la cabeza motriz, la manipulación de barras y movimientos no relacionados con la perforación, y no debe interpretarse directamente como la velocidad real de penetración en la roca. La eficiencia real de perforación depende de la dureza de la roca, el diámetro del taladro, las especificaciones del martillo DTH, la capacidad del compresor de aire y el desgaste de la broca. Si en los documentos de compra aparece una descripción que considera 53 m/min como velocidad de penetración en roca, debe corregirse según el significado original de la documentación.
Tipos de taladro y condiciones de actitud aplicables al anclaje de taludes
La documentación incluye el anclaje de taludes como uno de los usos principales, abarcando taladros de anclaje, taladros de anclaje con cable y taladros de drenaje en taludes de carreteras, ferrocarriles, excavaciones y estructuras de contención. El equipo dispone de un ángulo de giro de 18–180°, puede ajustar la actitud de perforación según la dirección de taladro diseñada y cuenta con función de ajuste de inclinación.
Hay dos aspectos que deben confirmarse antes de la compra:
- La documentación original solo indica que dispone de función de ajuste de inclinación, sin especificar el rango numérico concreto de inclinación. El diseño real del proyecto debe basarse en la configuración final de producción y en el documento de confirmación técnica del equipo.
- Antes de la construcción en taludes, se debe verificar la estabilidad de la plataforma, el riesgo de caída de rocas y las condiciones de sostenimiento, para evitar que el equipo trabaje directamente en superficies inestables. Esto pertenece a la verificación de las condiciones de construcción y no puede ser sustituido por los parámetros del equipo.
Ámbito de aplicación en preperforación de cimentaciones, canteras y obras viales
En la preperforación de cimentaciones, los escenarios de aplicación indicados en la documentación incluyen cimentaciones de equipos, pilotes de barandilla, pilotes cortos y cimentaciones en roca dura. Cuando se encuentre roca intacta, se puede utilizar primero la perforación DTH para formar un taladro previo y reducir la resistencia posterior al hincado o a la instalación. En canteras, la DTH30C puede utilizarse para taladros de banqueo, taladros auxiliares de fragmentación de roca y taladros de ingeniería localizados; en comparación con grandes perforadoras de taladros de voladura, es más adecuada para entornos de construcción con espacio reducido, profundidad de taladro relativamente somera y necesidad de ajustar frecuentemente la posición de los taladros. En obras viales, puede utilizarse para refuerzo de taludes, taladros de drenaje, preparación de excavación en roca y cimentaciones de barandillas, entre otros taladros de profundidad media y somera.
La característica común de estos usos es que la profundidad de taladro es limitada, la posición de los taladros se ajusta con frecuencia y el espacio no siempre es amplio, lo cual es coherente con la combinación de 30 m de profundidad de perforación y un chasis compacto.
Límites de compatibilidad entre consumo de aire, compresor y martillo DTH
La perforación DTH se basa en aire comprimido para accionar el martillo DTH y evacuar los detritos. El consumo de aire de referencia en la documentación es de aproximadamente 8 m³/min, pero la tabla original indica realmente 8 m²/min. La documentación existente lo interpreta como m³/min según la unidad habitual de caudal de aire comprimido y mantiene la aclaración en la tabla de parámetros. Este punto debe plantearse por separado al solicitar cotización, y debe confirmarse con la documentación técnica oficial, sin firmar contratos utilizando directamente el resultado de conversión.
La documentación también señala que, en condiciones de roca dura, es especialmente importante garantizar el suministro de aire comprimido y la lubricación del martillo DTH; en la construcción real, se debe seleccionar el martillo DTH y la broca según el grado de integridad de la roca, su abrasividad y el diámetro del taladro. Los accesorios opcionales incluyen martillo DTH, broca, barras de perforación, herramientas de entubado, compresor de aire, mangueras de alta presión, lubricador de niebla de aceite, colector de polvo o dispositivo de supresión de polvo por niebla de agua.
Restricciones de las dimensiones y el peso de la máquina para el acceso y el traslado
Las dimensiones exteriores de la DTH30C son de aproximadamente 3200 × 1200 × 1850 mm, el ancho es de aproximadamente 1.2 m y el peso total es de aproximadamente 2500 kg. La documentación indica que es adecuada para algunas zonas de fábrica, obras dentro de cerramientos y pasillos de construcción estrechos, y que también es relativamente fácil de transportar y cargar/descargar. Antes de la compra, aún se debe confirmar el espacio de giro, la capacidad portante del suelo, las tuberías subterráneas y los edificios circundantes. El equipo utiliza un chasis de orugas de goma para ingeniería; según la documentación, tiene mejor adherencia en grava, suelo compactado, caminos no completamente endurecidos y terrenos irregulares generales, y al mismo tiempo es más respetuoso con superficies pavimentadas y suelos de hormigón ya terminados. La velocidad de desplazamiento es de 5–10 km/h, y los terrenos aplicables son suelo compactado, caminos de grava, caminos de obra y terrenos irregulares generales.
Parámetros técnicos principales
| Parámetro | Valor |
|---|---|
| Modelo de producto | DTH30C |
| Tipo de equipo | Perforadora hidráulica de orugas DTH multifunción |
| Forma del chasis | Chasis de orugas de goma para ingeniería |
| Modo de desplazamiento | Accionamiento hidráulico de orugas |
| Potencia | Motor diésel de 36.8 kW (opcional) |
| Profundidad máxima de perforación | 30 m |
| Diámetro de perforación | 76–280 mm |
| Dureza de roca aplicable | Media-alta, aproximadamente f = 8–24 |
| Par de rotación máximo | 3500 N·m |
| Consumo de aire de referencia | Aproximadamente 8 m³/min (la tabla original indica 8 m²/min; prevalece la documentación técnica oficial) |
| Carrera de la corredera | 3.2 m |
| Carrera efectiva | 2.2 m |
| Velocidad de avance | 53 m/min (velocidad de desplazamiento rápido) |
| Altura de hincado | 2.2 m |
| Ajuste de inclinación | Disponible; la documentación original no especifica el rango de ángulos |
| Ángulo de giro | 18–180° |
| Velocidad de desplazamiento | 5–10 km/h |
| Dimensiones exteriores | 3200 × 1200 × 1850 mm |
| Peso total | 2500 kg |
Aspectos que requieren confirmación adicional en estratos fracturados y roca meteorizada
La documentación señala que la roca meteorizada, las capas mixtas de suelo y roca y las capas de cobertura suelta superior pueden provocar inestabilidad de las paredes del taladro; en estos estratos se debe reducir la velocidad de avance y, según sea necesario, utilizar entubado, herramientas de perforación inicial u otros métodos de estabilización superior del taladro. En fracturas y zonas de falla es fácil que se produzcan desprendimientos de bloques, fugas de aire y atascos de la broca; se debe evitar un avance demasiado rápido, mantener la limpieza continua del taladro y utilizar entubado según las condiciones de la pared. Si la presión del circuito de aire de alta presión es anormal o el retorno de detritos se interrumpe repentinamente, se debe detener la perforación y verificar primero, sin insistir en un avance forzado. Estas son las advertencias de construcción indicadas en la documentación; los parámetros tecnológicos concretos aún deben determinarse según las condiciones del sitio.
Información que debe verificarse con el fabricante antes de la compra
- La unidad y el valor exactos del consumo de aire de referencia; la tabla original indica 8 m²/min, y debe confirmarse con la documentación técnica oficial.
- El rango de ángulos concreto del ajuste de inclinación; la documentación existente no proporciona valores.
- El motor diésel de 36.8 kW es un elemento opcional; debe confirmarse la configuración final de suministro.
- La lista de equipamiento complementario necesaria para proyectos de anclaje de taludes y preperforación de cimentaciones: martillo DTH, broca, barras de perforación, herramientas de entubado y compresor de aire.
- La capacidad de carga y el modo de sujeción del vehículo de transporte; el peso total es de aproximadamente 2500 kg y las rampas de carga/descarga deben tener capacidad portante suficiente.
La documentación no proporciona precios, registros de transacciones, datos de pruebas ni información de certificación; este artículo no complementa dichos contenidos. La dureza real de la roca, el diámetro de perforación, las especificaciones del martillo DTH, la capacidad del compresor y el modo de operación pueden variar; la eficiencia final de perforación y el efecto de construcción deben basarse en las condiciones del sitio.
