El punto de partida de una tarea de verificación de anomalías profundas suele ser un hallazgo mineralizado o una anomalía en zonas someras. Una vez identificada la mineralización, alteración o estructura en superficie, el proyecto necesita continuar su seguimiento en profundidad para determinar si la anomalía se extiende, se adelgaza o se acuña. La profundidad objetivo de este tipo de sondeos suele partir de varios cientos de metros y la distribución de los puntos de perforación es relativamente dispersa, por lo que a menudo se encomienda al proceso de circulación inversa (RC): mediante el retorno continuo de ripios se establecen rápidamente puntos de control en profundidad y luego se decide si se densifica con sondeos de testigo en ubicaciones clave.
Considerar "perforar hasta 600 metros" como única condición dejaría fuera los factores que realmente condicionan la ejecución. Tomando como muestra los parámetros publicados de la WR600RC, este artículo desglosa las tareas de verificación de anomalías profundas en cinco grupos de condiciones de equipo que pueden verificarse una por una. Todos los valores provienen de la información de este modelo; los aspectos no cubiertos se enumeran por separado y no constituyen una conclusión de selección.
Condición 1: una sarta de perforación de 600 metros debe ser sostenida por alguien
La profundidad máxima de perforación de la WR600RC es de 600 m. A medida que aumenta la profundidad del sondeo, el peso propio de la tubería RC de doble pared y la fricción con la pared del pozo aumentan simultáneamente; las maniobras de bajada y extracción, la recuperación de la sarta y parte del manejo de entubación recaen sobre el mismo sistema de elevación. La fuerza de elevación de este modelo es de 29 T.
Este aspecto no corresponde a un número estático, sino a varias etapas del proceso: si las maniobras normales de bajada y extracción son fluidas, si es posible recuperar la sarta de forma segura ante un atasco, y cuánto puede reducirse el tiempo auxiliar al cambiar la broca en tramos profundos. La información también advierte que, ante una resistencia de extracción persistentemente anómala, debe priorizarse el diagnóstico mediante limpieza del pozo y evaluación del estado interior, y no se recomienda tirar directamente con la fuerza máxima de elevación. Es decir, 29 T es el límite de capacidad, no un medio para resolver accidentes dentro del pozo.
La fuerza de elevación del cabrestante es de 2,5 T, utilizada para el manejo del martillo RC, tuberías, herramientas de entubación y otros accesorios de obra. En proyectos de sondeos profundos la sarta es más pesada; este aspecto influye en la intensidad de mano de obra y el ritmo de las operaciones auxiliares, con una función distinta a la del sistema principal de elevación.
Condición 2: el diámetro y la formación determinan qué régimen de torque usar
Este modelo tiene un diámetro de perforación de 105–450 mm y un torque de rotación de 12000 / 6000 N·m, correspondiente a una velocidad máxima de rotación de 75 / 150 r/min. La baja velocidad y alto torque son adecuados para grandes diámetros, roca dura y tramos de alta carga; el régimen de alta velocidad es adecuado para formaciones estables con menor resistencia.
En la verificación de anomalías profundas, la combinación habitual es: abrir el sondeo con un diámetro mayor en la capa de cobertura superior y, al entrar en roca estable, reducir el diámetro y continuar perforando. Al cambiar el diámetro, la carga de rotación cambia y la selección del régimen debe ajustarse en consecuencia. El criterio de la información es que en la perforación RC deben observarse simultáneamente la rotación, el impacto y el estado del retorno de muestra, manteniendo la coordinación de los tres; mirar solo el valor del torque no permite juzgar si un tramo es adecuado.
En cuanto al ángulo de perforación, el equipo admite 45° y 90°. Los 90° se utilizan para sondeos verticales convencionales; los 45° son más adecuados para el cruce inclinado de cuerpos mineralizados, vetas y zonas de falla. En la verificación de anomalías profundas, el ángulo de perforación suele estar directamente relacionado con la actitud del cuerpo mineralizado y debe determinarse según el diseño de exploración, no asumirse vertical por defecto.
Condición 3: además de la presión de aire, hay que ver la continuidad del retorno de muestra
La presión de trabajo recomendada para este modelo es de 1,6–6 MPa y el consumo de aire de 16–75 m³/min. La perforación RC de nivel 600 m no solo acciona la sarta en el fondo del pozo, sino que también debe transportar los ripios por la tubería interior hasta la superficie; al aumentar la profundidad, el diámetro, la altitud y la dureza de la roca, el caudal efectivo de aire requerido suele incrementarse. Por tanto, la presión y el caudal del compresor de aire son una condición independiente de la máquina principal.
Más fácil de pasar por alto que los parámetros es la continuidad del retorno de muestra. En obra debe observarse continuamente el volumen de retorno, el tamaño de partícula, el color y los cambios de humedad; si se produce una disminución repentina de la muestra, un retraso en el retorno o una contaminación cruzada evidente, deben revisarse la estanqueidad de la tubería, el canal de retorno, la salida del compresor y si hay fugas de aire en el pozo. El valor de la verificación de anomalías profundas proviene de muestras continuas de ripios segmentadas por profundidad; si se interrumpe el retorno, el juicio geológico de ese tramo pierde su base.
Vinculada al retorno de muestra está la gestión del muestreo. En obra deben recogerse muestras en intervalos fijos de avance y registrarse el número de sondeo, número de muestra, profundidad inicial y final, y las anomalías. Para las muestras minerales enviadas al laboratorio, también deben establecerse muestras duplicadas, estándar y en blanco conforme al sistema de control de calidad del proyecto. La perforadora se encarga de obtener las muestras; la calidad de los datos depende también del propio proceso de muestreo.
Condición 4: premisas de tratamiento para zonas fracturadas y capas de cobertura
Los sondeos de verificación de anomalías profundas suelen atravesar diversas formaciones. La información indica que la WR600RC admite perforación RC y perforación convencional con martillo DTH, así como el método de rotación con lodo.
- Roca dura masiva (granito, caliza, arenisca, etc.): puede decidirse entre RC o DTH convencional según se requieran muestras geológicas.
- Capas de cobertura sueltas como suelo, arena o grava: no necesariamente son adecuadas para perforación RC directa con alta presión de aire; puede estabilizarse primero el pozo con rotación por lodo y, tras entrar en roca estable, cambiar a RC o DTH.
- Zonas de falla fracturadas y formaciones con fisuras: propensas a desprendimientos de pared, fugas de aire y retorno anómalo de muestra; al entrar en estos tramos debe reducirse el avance excesivo, mantener la limpieza continua del pozo y observar los cambios de presión de aire; en caso de fugas graves de aire, deben combinarse espuma, entubación u otros métodos de tratamiento.
Estas tres categorías de formaciones no corresponden al mismo conjunto de parámetros; en la fase de diseño de la ubicación de los sondeos debe considerarse conjuntamente la columna estratigráfica y la ruta tecnológica, en lugar de cambiar de método sobre la marcha una vez en obra.

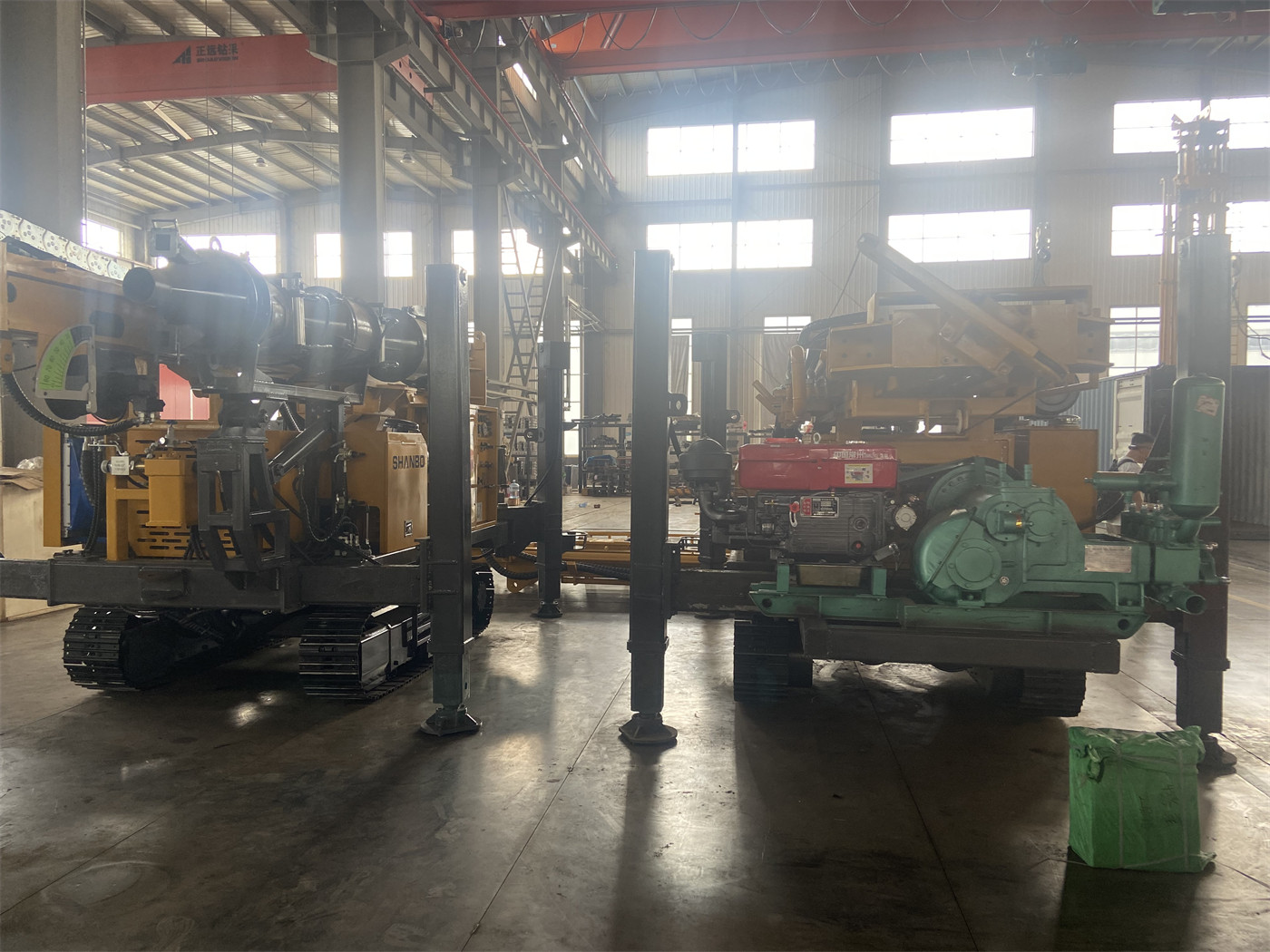

Condición 5: disposición del sitio para una máquina de aproximadamente 12,5 T y equipos auxiliares

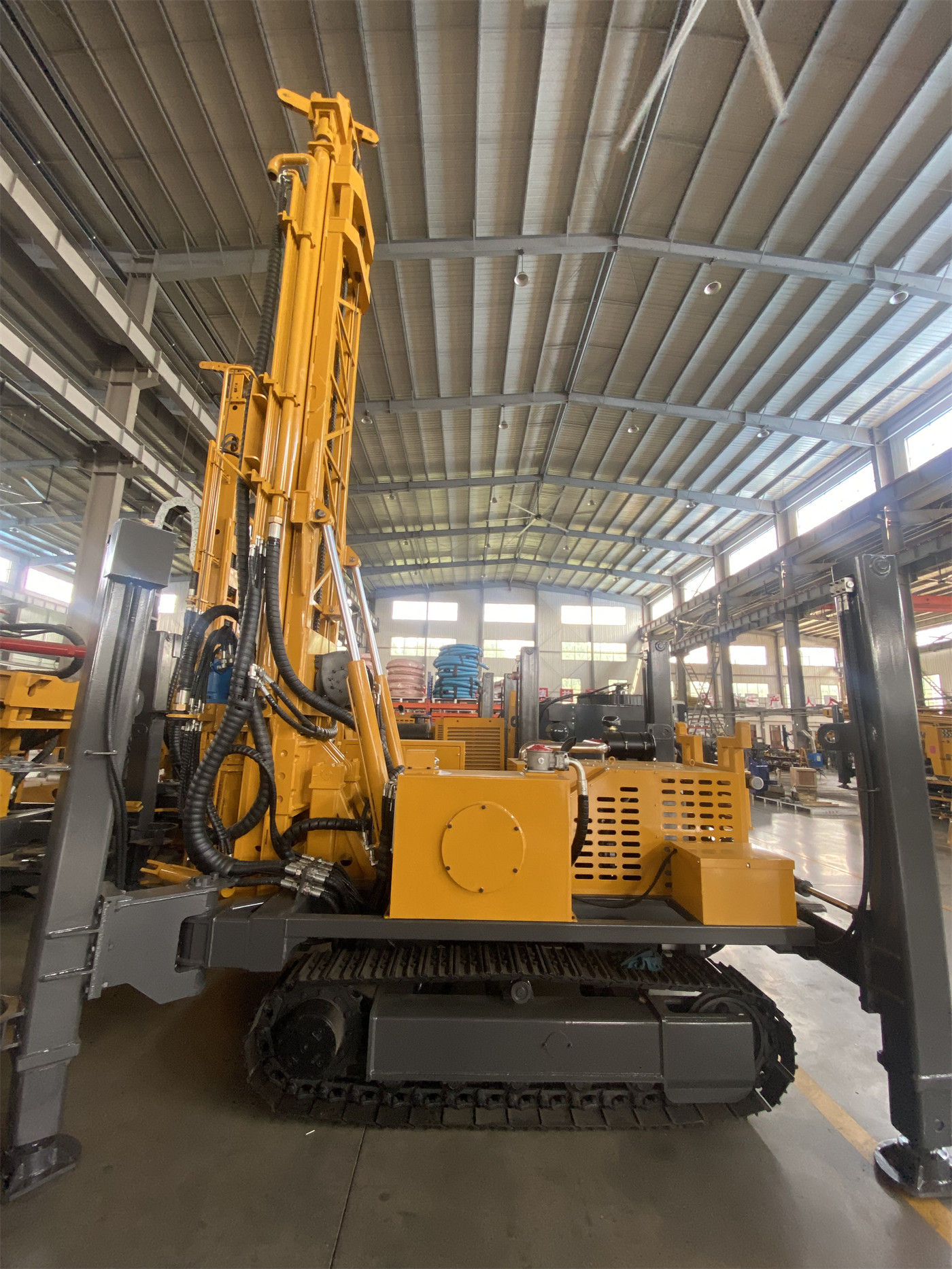

El peso total de la WR600RC es de aproximadamente 12,5 T, sus dimensiones exteriores de aproximadamente 7 × 2,1 × 2,9 m, la velocidad de desplazamiento de aproximadamente 3,5 km/h, el ángulo máximo de ascenso de referencia de 21° y la carrera de los estabilizadores de 1,7 m. La potencia proviene de un motor Cummins de 132 kW.
Para un proyecto de verificación de anomalías profundas, las restricciones del sitio no se limitan a la perforadora. Un proyecto RC también requiere compresor de aire, mangueras de retorno de muestra, dispositivos de muestreo y zona de muestras; las dimensiones de la plataforma de perforación deben planificarse con antelación para garantizar distancias de seguridad suficientes y pasillos de operación entre equipos. El chasis de orugas es adecuado para caminos de grava en zonas mineras, plataformas de exploración de campo y terrenos generalmente irregulares, pero antes de trasladarse debe confirmarse la capacidad portante del camino, la pendiente y la estabilidad del sitio; en perforación inclinada a 45° o con alto torque, los estabilizadores, la capacidad portante del suelo y el estado de nivelación de la máquina influyen directamente en el control de la dirección del sondeo.
Orden de verificación de los cinco grupos de condiciones
| Condición | Parámetros correspondientes | Qué controla en la verificación de anomalías profundas |
|---|---|---|
| Manejo de la sarta | Fuerza de elevación 29 T, cabrestante 2,5 T | Maniobras de bajada y extracción en sondeos profundos, recuperación de sarta y manejo de accesorios |
| Rotación y diámetro | 12000/6000 N·m, 105–450 mm, 45°/90° | Selección de régimen y ángulo según diámetro, dureza de roca y actitud del cuerpo mineralizado |
| Suministro de aire y retorno de muestra | 1,6–6 MPa, 16–75 m³/min | Accionar la sarta en profundidad y transportar los ripios a superficie |
| Formación y proceso | RC / DTH / rotación por lodo | Tratamiento por tramos de capa de cobertura, roca dura y zona fracturada |
| Sitio y transporte | Aprox. 12,5 T, 7×2,1×2,9 m | Dimensiones de plataforma, capacidad portante del camino y nivelación con estabilizadores |
Verificando en este orden, la frase "perforar 600 metros" puede concretarse en etapas específicas: quién se encarga de sostener una sarta de 600 metros, quién de accionar la sarta en roca dura, quién de devolver continuamente los ripios a superficie y si el sitio puede albergar simultáneamente la perforadora y sus equipos auxiliares.
Aspectos a verificar con el proveedor
Los siguientes aspectos no están cubiertos por la información disponible en este sitio y no pueden juzgarse a partir de ella; deben confirmarse por separado en la fase de selección o cotización: la eficiencia real de perforación bajo combinaciones específicas de profundidad, diámetro y formación; cómo se adaptan el modelo y el caudal del compresor de aire a esta máquina; los requisitos concretos de diseño sobre capacidad portante del sitio, ancho de caminos de acceso y dimensiones de plataforma; el esquema específico de precisión de división de muestras y medidas anticontaminación; y la corrección del suministro de aire en distintas condiciones de altitud. Los 600 m mencionados en la información deben tomarse como capacidad de referencia en una configuración típica; la profundidad real de perforación se verá afectada por el diámetro, la tubería, el compresor, la formación, la desviación del sondeo y el desgaste de la sarta.
