Primero, respondamos con claridad: en la documentación de este modelo WRTR1000, la torre se describe como «torre hidráulica telescópica tipo K de 60 T», es decir, es un componente fijo del propio producto de nivel 1000 metros; no existe una opción de «con o sin» para el mismo modelo. Lo que realmente merece preguntarse no es si debe incorporarla, sino por qué un equipo de perforación de mesa rotativa de nivel 1000 metros ha llegado al punto de que no puede prescindir de la telescopía. Si leemos juntos los parámetros de la torre, los útiles de perforación y el chasis, la respuesta es bastante concentrada.
Primero, dividamos esta pregunta en tres niveles
«¿Es obligatorio incorporar una torre telescópica?» contiene al menos tres preguntas diferentes: si este modelo ofrece una versión sin torre telescópica; si el nivel de profundidad de perforación de 1000 metros obliga a depender de una estructura telescópica; y si la torre telescópica resuelve un problema del proceso de construcción o un problema de transporte. Las respuestas a las tres preguntas son distintas, y mezclarlas fácilmente conduce a un vago «depende».
- Nivel de modelo: en la documentación del WRTR1000, la sección de torre solo tiene una descripción, es decir, torre hidráulica telescópica tipo K de 60 T; no se enumera una configuración alternativa no telescópica.
- Nivel de magnitud: lo que hay que contrastar es la altura de torre, la altura útil, la carga y la longitud de tubería de perforación utilizada.
- Nivel de uso: hay que distinguir si la acción telescópica ocurre durante la maniobra de tubería o durante el transporte y el izado/descenso.
Altura de torre de 19,5 m y cuadrante de 12,192 m
La altura total de la torre del WRTR1000 es de 19,5 m y la altura útil de 18,482 m. La diferencia de poco más de 1 metro entre ambos valores corresponde al espacio ocupado por la estructura superior de la torre y la conexión inferior; la altura realmente utilizable para la carrera de elevación es la altura útil.
Entre los útiles de perforación asociados, el cuadrante tiene una especificación de 108 × 108 × 12192 mm, la tubería de perforación estándar es de 89 × 9400 mm y hay tres diámetros opcionales: 89 / 114 / 127 mm. Si colocamos el cuadrante de 12,192 m dentro de la altura útil de 18,482 m, el margen queda para la altura combinada del gancho viajero, el cabezal de inyección, los grilletes y la unión de un tubo de perforación; esta parte no se detalla elemento por elemento en la documentación, por lo que no se puede deducir directamente de la altura de torre cuántos tubos de perforación se pueden manejar en cada maniobra; solo se puede confirmar que hay margen en la dirección longitudinal.
La altura útil no es la carrera de elevación disponible
La cifra de «altura útil de 18,482 m» se confunde fácilmente con la carrera neta que puede recorrer el sistema de poleas viajeras. La carrera realmente disponible debe descontar además la longitud del gancho viajero, el cabezal de inyección y el propio conjunto de herramientas. En la documentación se dan las dimensiones estructurales de la torre, pero no se indica el rango de carrera de trabajo del sistema de poleas viajeras dentro de la torre; por lo tanto, no se puede tomar 18,482 m directamente como la longitud de sarta de perforación que se puede elevar en una sola maniobra.
Sobre qué condiciones de trabajo recae la carga de 60 T
La carga máxima de la torre es de 60 T, y las cargas nominales del gancho viajero y del cabezal de inyección del mismo modelo también son de 60 T. La coincidencia de los tres valores indica que la restricción en el tramo de pozo profundo se sitúa de forma unificada en la misma línea: tras superponer el peso propio de la sarta de perforación, el peso de la tubería de revestimiento y la fricción de la pared del pozo, si se puede completar la maniobra dentro de las 60 T.
En una perforación de nivel 1000 metros, el peso de la sarta de perforación aumenta de forma monótona con la profundidad. La capacidad de carga de la torre en este nivel no es un elemento adicional, sino un elemento básico a la par del par de la mesa rotativa y la fuerza de elevación del cabrestante. Hay que tener en cuenta que 60 T es la carga nominal, no un margen para «seguir elevando tras encontrar una resistencia anormal»; la documentación tampoco ofrece valores de tratamiento para condiciones anormales como el agarrotamiento, lo que corresponde al ámbito de juicio en obra según las condiciones del pozo.
Las dos palabras «telescópica» se refieren al estado de transporte
La función de la estructura hidráulica telescópica tipo K puede analizarse desde dos estados.
- Estado de trabajo: la torre se iza y proporciona una altura útil de 18,482 m y una carga de 60 T, soportando las operaciones con sarta de perforación larga y tubería de revestimiento.
- Estado de transporte: la torre puede reducir parte de su altura de trabajo y trasladarse en conjunto con el chasis remolcado.
El texto original de la documentación dice «reducir parte de la altura de trabajo en estado de transporte», pero no proporciona la altura, la longitud ni el valor límite de altura tras el plegado. Esto significa que se puede confirmar que la telescopía produce un cambio en el estado de transporte, pero no se pueden inferir las dimensiones concretas para el transporte por carretera, ni si la torre queda completamente horizontal en estado de transporte. Cuando se necesiten estos valores, corresponde verificarlos por separado con el proveedor.
El chasis remolcado determina que esta torre deba poder cambiar de posición

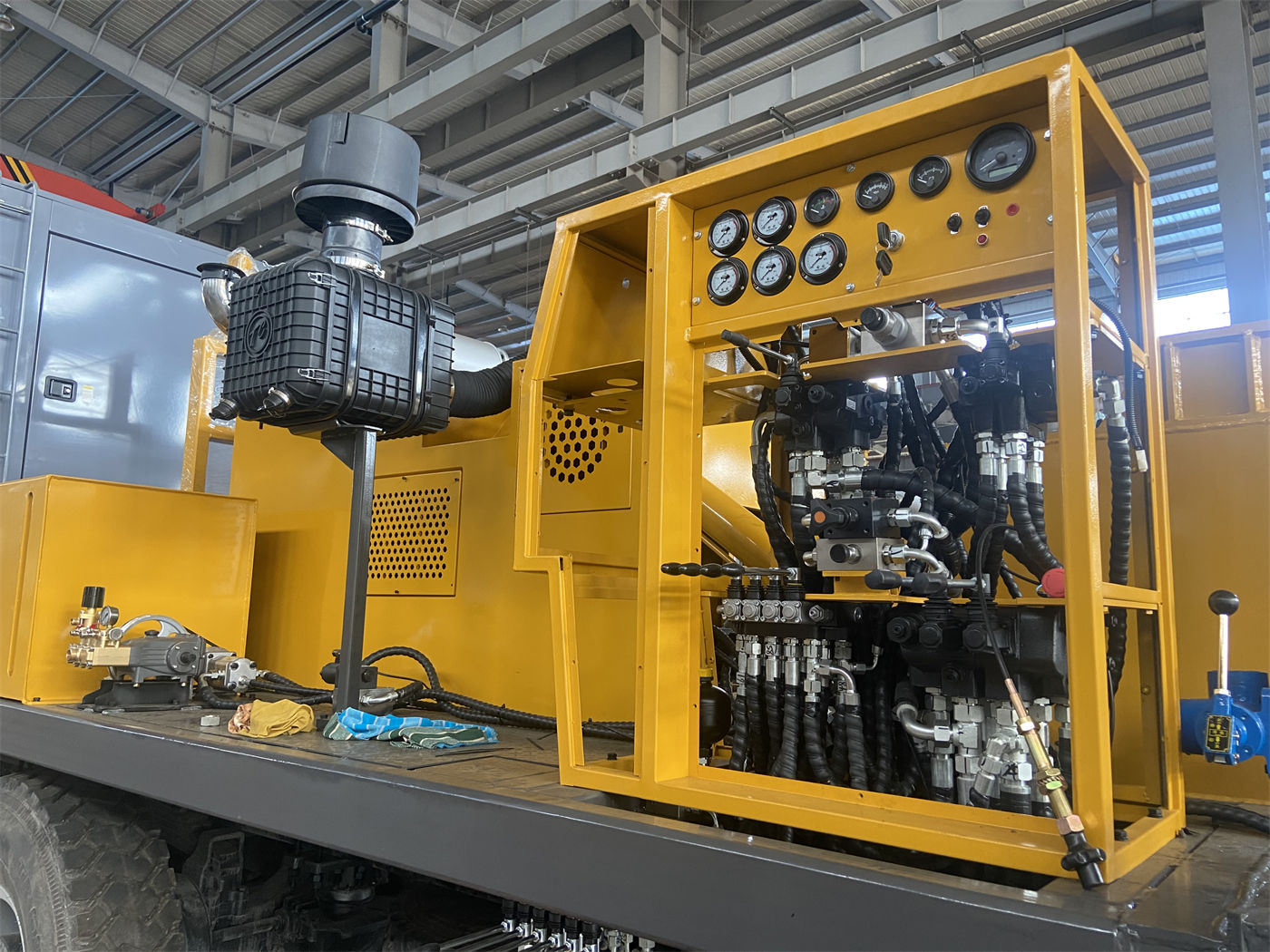

El WRTR1000 es una plataforma remolcada; la torre de perforación, la mesa rotativa, el doble cabrestante, la bomba de lodo BW1200/7, el motor diésel Cummins de 269 kW y el generador auxiliar de 50 kW están dispuestos sobre el mismo chasis. La máquina completa debe poder trasladarse entre zonas mineras, granjas, campos geotérmicos y proyectos de pozos de agua remotos, por lo que la torre debe poder replegarse durante el transporte y izarse al llegar al lugar. A la inversa, si se tratara de un equipo de perforación completamente fijo, el transporte ya no recaería sobre la máquina completa y la telescopía de la torre ya no estaría condicionada por la misma razón.
Si se sustituye por una torre fija, ¿dónde recae el coste?
Suponiendo que no se adopte una estructura telescópica, se pueden deducir tres puntos directamente afectados a partir de los parámetros existentes, pero hay que tener en cuenta que se trata de inferencias basadas en los parámetros disponibles, no de una evaluación de un equipo concreto.
| Etapa | Parámetros actuales | Lo que habría que afrontar de nuevo sin la telescopía |
|---|---|---|
| Traslado de la máquina completa | Chasis remolcado con todos los sistemas integrados | La altura de trabajo en estado de transporte no se puede reducir; aumenta la dificultad de verificar los límites de altura de carretera, la capacidad de puentes y el radio de giro |
| Izado y descenso de la torre | Torre hidráulica telescópica tipo K | Sin acción hidráulica, el izado y descenso de la torre requieren organizar grúas u otros medios |
| Manejo de sarta de perforación en pozo profundo | Altura útil de 18,482 m, con tubería de perforación estándar de 9,4 m | La altura de la torre en sí no cambia, pero las condiciones de transporte e izado afectan la organización en obra del mismo conjunto de sarta de perforación larga |
La tercera fila de la tabla se puede malinterpretar como «la telescopía afecta la eficiencia de perforación». Según la documentación, la telescopía cambia la posición de la torre, no la altura ni la carga de la torre una vez izada; la eficiencia de perforación y maniobra depende más de la altura útil, la fuerza de elevación del cabrestante y la longitud de la tubería de perforación.
En el mismo nivel, lo que realmente está restringido es la longitud de la sarta de perforación
Si desplazamos la atención de la forma de la torre a la longitud de la tubería de perforación, veremos una disyuntiva más clara: la tubería de perforación estándar de 9,4 m y el cuadrante de 12,192 m reducen el número de conexiones en un pozo profundo de 1000 metros, al tiempo que elevan los requisitos de espacio interior de la torre, organización del izado y longitud de transporte. La torre telescópica desempeña en este conjunto el papel de permitir la coexistencia de operaciones con sarta de perforación larga y el traslado integral, y no es solo una forma alternativa de decir «torre alta».
La documentación también indica que la fuerza de elevación de un solo cable del cabrestante principal es de 90 kN, la del cabrestante auxiliar es de 50 kN y la capacidad de enrollado de ambos tambores es de 160 m. Los cabrestantes principal y auxiliar se reparten el manejo de la sarta de perforación, el apoyo con tubería de revestimiento y el izado en obra. La carga de torre de 60 T, el gancho viajero de 60 T, el cabezal de inyección de 60 T y estos dos cabrestantes constituyen juntos la cadena completa de manejo de sarta de perforación en pozo profundo; ninguno de ellos por separado basta para juzgar la capacidad operativa.
Qué preguntas no responde la documentación
Los siguientes puntos no aparecen en la documentación de este sitio sobre el WRTR1000; si es necesario confirmarlos, se debe consultar con el proveedor:
- Altura, longitud y peso reales de la torre en estado de transporte;
- Equipos auxiliares y espacio libre en obra necesarios para el izado y descenso de la torre hidráulica telescópica;
- Carrera de trabajo real del sistema de poleas viajeras dentro de la torre;
- Si existe una versión del WRTR1000 sin torre telescópica;
- Requisitos de inspección diaria y mantenimiento del sistema hidráulico para la acción telescópica.
Antes de obtener esta información, sustituir directamente «¿es obligatorio incorporar una torre telescópica?» por «por lo tanto, hay que comprar una con telescopía» sigue dejando un paso pendiente. El juicio que se sostiene es: en esta plataforma remolcada de nivel 1000 metros WRTR1000, la torre telescópica tipo K, la carga de 60 T, la altura útil de 18,482 m y el cuadrante de 12,192 m aparecen como un conjunto, y la acción telescópica sirve principalmente al traslado integral y al izado/descenso de la torre; en cuanto a si un proyecto concreto necesita este nivel, debe deducirse de la profundidad del pozo, el diámetro del pozo, el programa de entubación y las condiciones de traslado, y no concluirse únicamente a partir de la forma de la torre.
